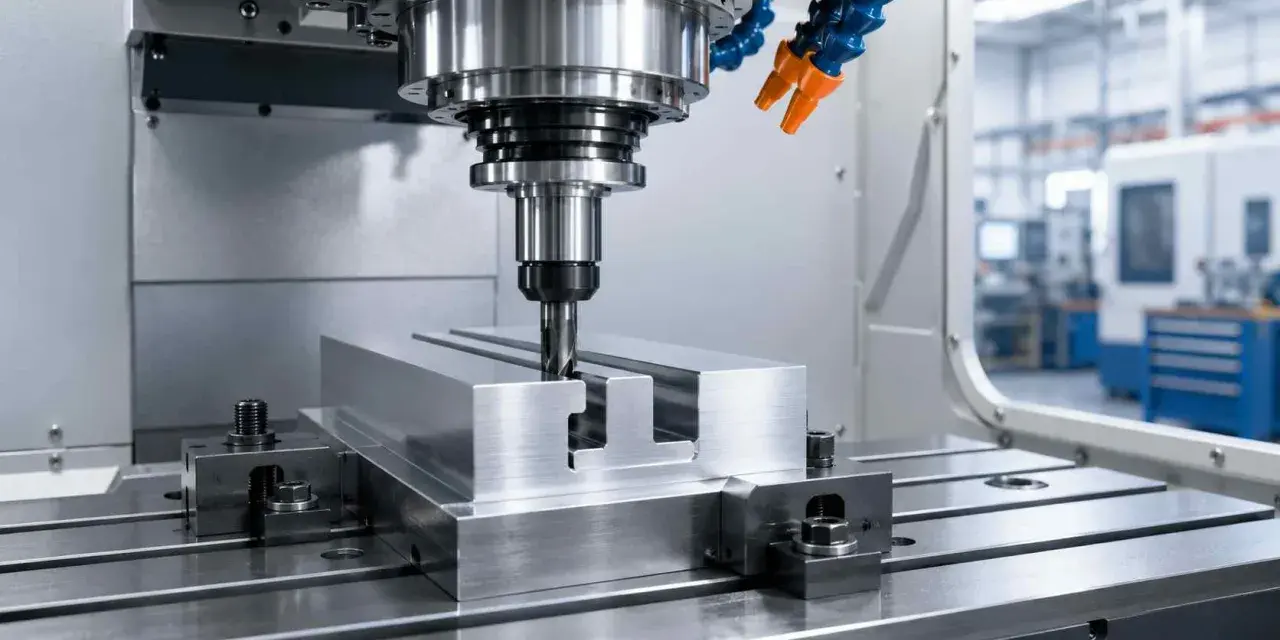

Gdy trzeba wykonać w stole obrabiarki, płycie montażowej albo przyrządzie pewne mocowanie śrubą teową, zwykły frez palcowy nie wystarczy. Frez teowy tworzy pod powierzchnią materiału poszerzenie, w którym pracuje łeb śruby lub nakrętka, dlatego liczy się nie tylko jego średnica, lecz także kolejność operacji, sztywność układu i dokładność wymiarów. Poniżej pokazuję, jak dobrać narzędzie, przygotować rowek, ustawić parametry CNC oraz uniknąć błędów prowadzących do drgań i złamania ostrzy.
Najważniejsze zasady wykonania dokładnego rowka teowego
- Dwa narzędzia są zwykle potrzebne: frez palcowy do kanału wstępnego i frez do podcięcia teowego.
- Wymiar rowka trzeba dobrać do konkretnej śruby lub nakrętki, a nie tylko do średnicy narzędzia.
- DIN 650 pomaga zachować zgodność z typowymi stołami maszyn i elementami mocującymi.
- Sztywne mocowanie oraz dobre odprowadzanie wiórów mają większe znaczenie niż samo zwiększanie obrotów.
- Parametry skrawania należy rozpoczynać od danych producenta, szczególnie przy frezach z wymiennymi płytkami.
Do czego służy narzędzie do rowków teowych
To specjalistyczne narzędzie ma część skrawającą przypominającą literę T. Wykonuje poszerzenie znajdujące się pod wąskim wejściem rowka, dzięki czemu śruba teowa może zostać wsunięta od końca i przesuwana wzdłuż całego kanału.
Takie rowki spotykam przede wszystkim w stołach frezarek, płytach bazowych, przyrządach obróbkowych, uchwytach i konstrukcjach montażowych. W CNC służą do mocowania detalu, oprzyrządowania, imadeł oraz elementów pozycjonujących. W aluminium podobna geometria pojawia się także w profilach konstrukcyjnych, choć do ich obróbki często stosuje się inne narzędzia i parametry niż do stali.
Najważniejsze ograniczenie jest proste: narzędzie pracuje jednocześnie bokiem i czołem, a jego trzpień znajduje się w już wykonanym kanale. Oznacza to większe obciążenie promieniowe niż przy zwykłym frezowaniu szczeliny. Z tego powodu nie traktuję go jako frezu do szybkiego wybierania dużej ilości materiału, tylko jako narzędzie do konkretnego profilu.
Jak dobrać geometrię, materiał i rozmiar
Pierwszym krokiem jest sprawdzenie elementu, który ma pracować w rowku. Dla standardowych stołów maszyn pomocne są wymiary według DIN 650, ale sama norma nie zastępuje pomiaru. Zużyty stół, naprawiana płyta albo konstrukcja wykonana według dokumentacji zakładowej może mieć inne tolerancje.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Szerokość wejścia | Wymiar szyjki rowka | Decyduje, czy trzpień przejdzie przez kanał bez ocierania. |
| Szerokość podcięcia | Wymiar pod łbem śruby | Zapewnia swobodne przesuwanie i prawidłowe oparcie elementu. |
| Głębokość | Położenie dna oraz wysokość podcięcia | Chroni przed zbyt cienką ścianką i kolizją z trzpieniem. |
| Średnica frezu | Średnica części roboczej | Powinna odpowiadać szerokości dolnej komory, z uwzględnieniem tolerancji. |
| Materiał narzędzia | HSS, HSS-Co, węglik lub płytki wymienne | Wpływa na trwałość, możliwą prędkość i odporność na drgania. |
HSS czy węglik spiekany
Frezy z HSS lub HSS-Co dobrze sprawdzają się przy pojedynczych rowkach, pracach narzędziowych i mniej sztywnych frezarkach. Są tańsze i zwykle lepiej znoszą niewielkie błędy ustawienia, ale wymagają mniejszych prędkości skrawania.
Węglik spiekany daje większą odporność na zużycie i pozwala efektywniej obrabiać seryjnie stal, żeliwo oraz aluminium. Ma jednak mniejszą tolerancję na bicie i uderzenia. Przy długim wysięgu albo słabym mocowaniu droższy frez węglikowy może złamać się szybciej niż solidny frez HSS.Frez pełny czy z płytkami
Wersja pełna jest wygodna do małych i średnich szerokości rowków. Modele z płytkami wymiennymi lepiej pasują do produkcji seryjnej, większych średnic i materiałów, w których zużycie ostrzy byłoby kosztowne. Ich zaletą jest możliwość wymiany krawędzi bez regeneracji całego korpusu, ale korpus i gniazda muszą być dokładnie oczyszczone z wiórów.
W katalogach można spotkać narzędzia o średnicach od około 12,5 do 32 mm w wersjach monolitycznych oraz większe głowice płytkowe, często przekraczające 40 mm. Te liczby są tylko orientacyjne. O wyborze decyduje dokumentacja rowka, a nie dostępność narzędzia o największej średnicy.
Jak wykonać rowek teowy krok po kroku
Najbezpieczniejsza technologia składa się z dwóch głównych operacji. Najpierw wykonuje się wąski kanał prosty, a dopiero później podcina jego dolną część narzędziem teowym. Próba wykonania całego profilu jednym przejściem zwykle kończy się przeciążeniem ostrzy.
- Ustal położenie rowka i zamocuj detal tak, aby nie mógł przesunąć się pod wpływem sił bocznych.
- Wykonaj kanał wstępny frezem palcowym lub tarczowym. Jego szerokość powinna odpowiadać szyjce rowka.
- Zostaw niewielki zapas materiału, jeśli wymagana jest wysoka dokładność. Nie powinien on jednak utrudniać wejścia części roboczej.
- Ustaw narzędzie teowe na osi wcześniej wykonanego kanału i sprawdź wysokość podcięcia.
- Wykonaj przejście wzdłużne przy kontrolowanym posuwie, najlepiej z chłodzeniem lub skutecznym nadmuchem.
- Zmierz rowek i sprawdź, czy śruba lub nakrętka przesuwa się bez zacięć, ale bez wyczuwalnego nadmiernego luzu.
Przy głębokich rowkach przygotowany kanał powinien zapewnić miejsce na trzpień. W praktycznych zaleceniach spotyka się wysunięcie kanału wstępnego około 1-3 mm w głąb strefy podcięcia, aby korpus narzędzia nie ocierał o materiał. Przy słabej maszynie albo materiale tworzącym długie wióry lepiej poszerzać komorę stopniowo niż próbować od razu osiągnąć pełny wymiar.
W programie CNC trzeba uwzględnić rzeczywistą średnicę narzędzia, jego długość oraz punkt pomiaru. Szczególnie łatwo pomylić wysokość szyjki z wysokością dolnej komory. Taki błąd może dać poprawną szerokość na górze, ale zablokować śrubę w dolnej części rowka.
Jak ustawić parametry skrawania i chłodzenie
Parametry zależą od materiału, średnicy, liczby ostrzy, sztywności obrabiarki i sposobu mocowania. Do obliczeń można użyć podstawowych wzorów:
- n = 1000 × Vc / (π × D), gdzie n oznacza obroty, Vc prędkość skrawania, a D średnicę narzędzia,
- Vf = fz × z × n, gdzie Vf to posuw, fz posuw na ostrze, a z liczba ostrzy.
Przykładowo dla narzędzia o średnicy 20 mm, prędkości skrawania 80 m/min, czterech ostrzy i posuwu na ostrze 0,03 mm otrzymamy około 1270 obr./min i 150 mm/min. To przykład obliczeniowy, a nie uniwersalna recepta. Właściwe wartości trzeba przyjąć z tabeli producenta i obniżyć, gdy pojawiają się drgania, duży wysięg albo niestabilne mocowanie.
Przy frezach płytkowych katalogi często podają posuw na obrót lub posuw na ostrze. Nie wolno mieszać tych wartości. Dla przykładu 0,10 mm na obrót nie oznacza tego samego co 0,10 mm na ostrze, zwłaszcza przy głowicy mającej kilka aktywnych krawędzi.Przeczytaj również: Frezowanie aluminium - Parametry, frezy, błędy. Poradnik CNC
Co zrobić z wiórami
Podcięcie zatrzymuje wióry wewnątrz rowka, dlatego samo chłodzenie z góry może nie wystarczyć. W stali przydaje się stabilny strumień emulsji, a w aluminium często skuteczny jest mocny nadmuch, który ogranicza ponowne cięcie długich wiórów.
Jeżeli wiór zaczyna się nawijać na narzędzie, słychać nierówną pracę albo powierzchnia dna robi się poszarpana, nie zwiększam od razu obrotów. Najpierw sprawdzam drożność strefy skrawania, bicie i zamocowanie detalu. W tej operacji problem z odprowadzaniem wióra szybko zamienia się w uszkodzenie ostrza.
Najczęstsze błędy i sposoby ich ograniczenia
Najczęstszy błąd polega na dobraniu narzędzia wyłącznie po średnicy. Dwa frezy o tej samej średnicy mogą mieć inną szerokość roboczą, wysokość części skrawającej i średnicę trzpienia. Przed zakupem porównuję cały profil z rysunkiem rowka, a nie tylko oznaczenie na opakowaniu.
- Brak kanału wstępnego zwiększa obciążenie i może wyłamać zęby.
- Zbyt duży wysięg powoduje drgania oraz stożkowatość ścianek.
- Nieodpowiednia głębokość sprawia, że śruba blokuje się albo ma zbyt duży luz.
- Stępione ostrze zwiększa siłę skrawania i pogarsza dokładność całego przyrządu.
- Brudne gniazdo płytki powoduje bicie, nawet gdy sama płytka jest nowa.
- Zbyt mały posuw może prowadzić do tarcia zamiast prawidłowego tworzenia wióra.
Nie lekceważę też kierunku frezowania. Przy klasycznej frezarce, w której występują luzy, frezowanie współbieżne może gwałtownie wciągnąć stół w materiał. W CNC z odpowiednio sztywnymi osiami współbieżność często poprawia powierzchnię, ale nadal trzeba ją dobrać do stanu maszyny i sposobu zamocowania.
Po wykonaniu pierwszego rowka kontroluję go nie tylko suwmiarką. Najlepszy jest sprawdzian funkcjonalny, czyli konkretna śruba teowa, nakrętka albo element, który będzie później używany. Pomiar wymiaru bez sprawdzenia współpracy może nie wykazać problemu z promieniem naroża lub lokalnym przewężeniem.
Jak podejść do zakupu i regeneracji narzędzia
Do kilku rowków w stali konstrukcyjnej wystarczy często frez HSS-Co o dobranej geometrii. Przy większej liczbie detali lepiej policzyć nie tylko cenę zakupu, lecz także czas przezbrojenia, trwałość ostrza i możliwość szybkiej wymiany. W produkcji seryjnej głowica z płytkami może być droższa na początku, ale ogranicza przestoje.
Regeneracja ma sens, gdy narzędzie ma standardowy profil i nie zostało przegrzane ani mechanicznie uszkodzone. Zmiana średnicy po ostrzeniu może jednak wyprowadzić rowek poza tolerancję. Dlatego po regeneracji trzeba ponownie zmierzyć część roboczą i skorygować średnicę w narzędziu CNC.
Przy zakupie sprawdzam również kierunek obrotów, rodzaj chwytu, maksymalną głębokość skrawania i dopuszczalny sposób pracy. Informacja, że narzędzie nadaje się do frezowania rowków, nie zawsze oznacza, że może pracować pełną szerokością w stali nierdzewnej lub hartowanym materiale.Dokładność zaczyna się od rysunku, nie od obrotów
Dobry efekt daje prosta kolejność decyzji. Najpierw określam element mocujący i wymagane wymiary, potem wybieram profil narzędzia, przygotowuję kanał wstępny, ustawiam ostrożne parametry i dopiero po próbie koryguję posuw lub głębokość.
Największą różnicę w praktyce robią sztywne mocowanie, minimalny wysięg, czyste gniazdo oraz sprawne usuwanie wiórów. Sam zakup droższego frezu nie naprawi źle zaprojektowanego rowka ani niestabilnej frezarki.
Jeżeli rowek ma współpracować ze standardową śrubą, warto trzymać się wymiarów DIN 650 i zweryfikować je z dokumentacją elementu. Dzięki temu gotowy stół lub przyrząd będzie nie tylko poprawnie obrobiony, lecz także praktyczny w codziennej pracy CNC.
