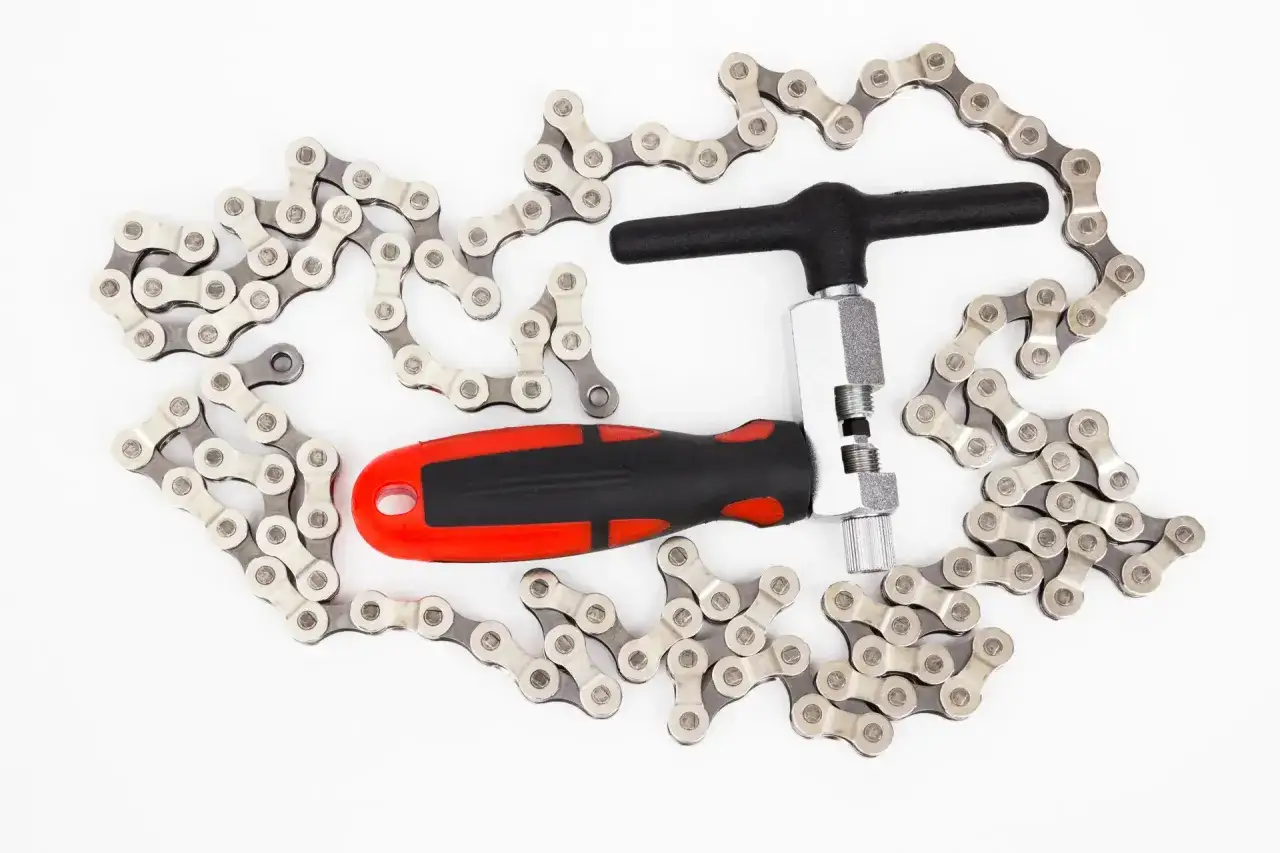

W napędach łańcuchowych jeden źle policzony segment potrafi zmienić cały dobór: łańcuch będzie za krótki, spinka nie domknie się poprawnie albo napęd zacznie pracować z niepotrzebnym luzem. W tym tekście pokazuję, jak liczyć ogniwa w łańcuchu napędowym tak, żeby od razu odróżnić liczbę podziałek od długości całego odcinka i sprawdzić, czy układ nadaje się jeszcze do pracy, czy już do wymiany.
Najważniejsze zasady liczenia łańcucha
- W łańcuchu rolkowym najbezpieczniej liczyć podziałki, czyli odległości między osiami kolejnych sworzni.
- Jeśli łańcuch jest zamontowany, oznacz punkt startowy i licz przejścia kolejnych ogniw przez ten sam punkt.
- Przy pomiarze długości zmierz odcinek na kilku podziałkach i dopiero potem przelicz wynik.
- Do doboru nowego łańcucha zawsze sprawdź też podziałkę, szerokość wewnętrzną i stan kół zębatych.
- Gdy wychodzi nieparzysta liczba ogniw, lepiej zaplanować układ od nowa niż ratować się przypadkową spinką.
Co tak naprawdę liczysz w łańcuchu rolkowym
W praktyce w łańcuchu napędowym nie liczę blaszek na oko, tylko podziałki. Jedna podziałka to odcinek między środkami dwóch kolejnych sworzni, a to właśnie ten wymiar decyduje o tym, czy łańcuch pasuje do koła zębatego i czy pracuje płynnie.
To ważne rozróżnienie, bo w potocznym języku „ogniwo” bywa używane różnie. Dla utrzymania ruchu liczy się jednak nie nazwa, tylko to, czy wynik pozwoli dobrać długość, zapiąć łańcuch i utrzymać właściwy naciąg. Ja zaczynam więc od pytania: czy mam policzyć elementy fizyczne, czy ustalić liczbę podziałek potrzebnych do napędu.
| Pojęcie | Znaczenie w praktyce |
|---|---|
| Ogniwo | Potoczne określenie powtarzalnego segmentu łańcucha; w katalogach bywa liczone jak podziałka. |
| Podziałka | Odległość między osiami kolejnych sworzni; najważniejszy parametr dopasowania. |
| Ogniwo łączące | Element do spięcia końców łańcucha po montażu lub skróceniu. |
| Ogniwo korekcyjne | Rozwiązanie awaryjne dla nieparzystej liczby podziałek, najlepiej stosowane tylko wtedy, gdy nie da się tego uniknąć. |
Sama podziałka nie wystarcza. Dwa łańcuchy o tej samej wartości 1/2 cala mogą różnić się szerokością i normą, więc przy wymianie zawsze sprawdzam pełne oznaczenie, a nie tylko jedną liczbę. To prowadzi wprost do praktycznego liczenia, które pokazuję poniżej.

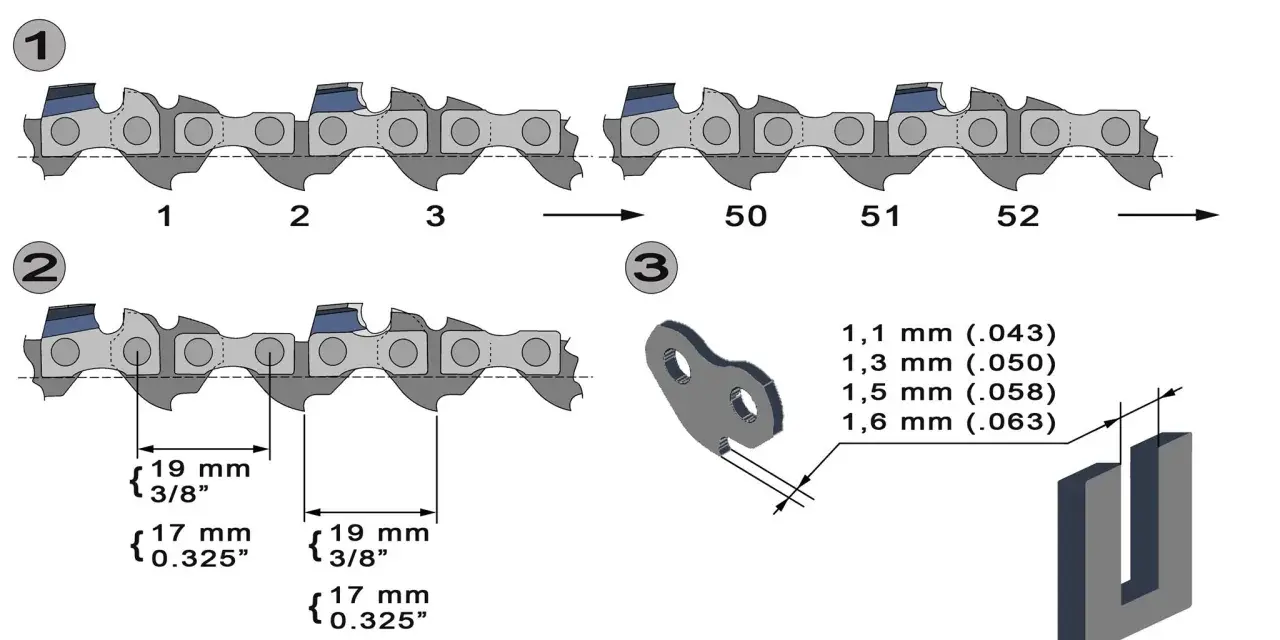

Jak policzyć ogniwa krok po kroku
Najprościej robię to na dwa sposoby: na zdjętym łańcuchu albo bez demontażu. Pierwszy wariant daje lepszą kontrolę, drugi oszczędza czas, ale wymaga większej uwagi przy oznaczaniu punktu startowego.
| Sytuacja | Jak liczyć | Ryzyko błędu |
|---|---|---|
| Łańcuch zdjęty z maszyny | Rozłóż go na płasko, lekko naciągnij i licz kolejne podziałki od zaznaczonego punktu. | Niskie, o ile łańcuch nie jest skręcony ani mocno zabrudzony. |
| Łańcuch na napędzie | Zaznacz jedno ogniwo, obróć napęd ręcznie i licz każde przejście przez ten sam punkt. | Średnie, bo łatwo zgubić miejsce startu. |
| Masz tylko odcinek do pomiaru | Zmierz długość na kilku podziałkach i przelicz wynik na pełne ogniwa. | Niższe niż przy liczeniu „na oko”, ale trzeba trzymać się osi sworzni. |
Jeśli łańcuch jest brudny, najpierw go oczyszczam. Olej, pył i osad potrafią ukryć sworznie tak skutecznie, że łatwo pomylić jeden segment z drugim. W napędach przemysłowych to drobiazg tylko z pozoru, bo jeden błąd potrafi rozjechać cały dobór długości.
Ja w praktyce zawsze zaznaczam punkt startowy markerem albo małą opaską i liczę tylko pełne podziałki, bez zgadywania przy zamku czy spince. To prostsze niż poprawianie zamówienia po montażu.
Bezpieczeństwo ma tu znaczenie. Liczenie robię wyłącznie przy unieruchomionej maszynie, bez możliwości przypadkowego rozruchu. Napęd łańcuchowy nie wybacza wsuwania palców w okolice koła zębatego. Kiedy wynik mam już zapisany, przechodzę do przeliczenia go na długość.
Jak przeliczyć liczbę ogniw na długość
Gdy znam już podziałkę, obliczenie długości jest proste: długość łańcucha = liczba podziałek × podziałka. Jeśli wynik ma część ułamkową, w doborze praktycznym zaokrąglam ją w górę do pełnej podziałki, bo łańcuch zbyt krótki jest gorszy niż minimalnie dłuższy.
Przykład: przy podziałce 12,7 mm i 74 podziałkach długość nominalna wynosi 939,8 mm. Jeśli z pomiaru wychodzi 73,4 podziałki, nie zamawiam „0,4 ogniwa”, tylko szukam układu, który pozwoli uzyskać pełną liczbę podziałek bez naprężania całego napędu.
| Podziałka | Częsty zapis | Typowe zastosowanie |
|---|---|---|
| 12,7 mm | 1/2" | Lżejsze napędy i małe przenośniki |
| 15,875 mm | 5/8" | Maszyny i przenośniki średniego obciążenia |
| 19,05 mm | 3/4" | Napędy o większym obciążeniu |
W obliczeniach serwisowych trzymam się jeszcze jednej zasady: długość mierzę na kilku podziałkach, a nie na jednej. Daje to znacznie pewniejszy wynik i od razu pokazuje, czy łańcuch nie zaczął się już wydłużać bardziej, niż powinien. Gdy wynik jest nietypowy, sprawdzam kolejny problem, czyli nieparzystą liczbę ogniw.
Co zrobić, gdy wychodzi nieparzysta liczba ogniw
To jeden z tych momentów, w których teoria i praktyka rozjeżdżają się najbardziej. W łańcuchach rolkowych najlepiej planować konstrukcję tak, by liczba podziałek była parzysta; jeśli nie da się tego uniknąć, trzeba świadomie dobrać ogniwo korekcyjne, a nie przypadkową spinkę.
W praktyce lepsze jest rozwiązanie z dwiema podziałkami, bo zachowuje pełną wytrzymałość bazowego łańcucha. Wariant jednopodziałkowy bywa wyraźnie słabszy, więc traktuję go jako opcję awaryjną, a nie standardowy wybór do mocno obciążonego napędu.
- Parzysta liczba podziałek daje najczystszy montaż.
- Ogniwo łączące stosuj zgodnie z typem łańcucha i zaleceniami producenta.
- Jeśli układ ma pracować pod dużym obciążeniem, nie oszczędzaj na korekcie długości.
Jeżeli po przeliczeniu wychodzi wartość graniczna, lepiej skorygować cały układ niż liczyć na to, że napinacz „załatwi sprawę”. Taki kompromis zwykle kończy się głośniejszą pracą, szybszym zużyciem i większym ryzykiem spadania łańcucha. Właśnie dlatego najczęstsze błędy warto mieć z tyłu głowy od razu.
Najczęstsze błędy, które psują wynik
W praktyce większość pomyłek nie wynika z matematyki, tylko z pośpiechu. Najczęściej ktoś liczy po zewnętrznej stronie rolek, mierzy luźny łańcuch bez naciągu albo porównuje dwa różne standardy tak, jakby były zamienne.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Liczenie blaszek zamiast podziałek | Zły wynik, zwłaszcza przy łańcuchach alternujących | Liczenie prowadzę po osiach sworzni |
| Pomiar na luźnym łańcuchu | Zawyżona długość i fałszywy luz | Układ lekko naciągam i układam na płasko |
| Pomiar tylko jednej podziałki | Duży błąd względny | Mierzę 4-6 podziałek, a przy ocenie zużycia nawet 6-10 |
| Mieszanie norm i serii | Łańcuch pasuje „na oko”, ale pracuje źle | Sprawdzam podziałkę, szerokość i serię A/B |
| Ignorowanie zużycia | Nowy łańcuch na zużytych kołach szybko się wydłuża | Oceniam też stan kół zębatych i wydłużenie łańcucha |
To właśnie tu wygrywa dokładność, nie siła. Przy łańcuchach napędowych jeden milimetr ma czasem większe znaczenie niż cały opis katalogowy, jeśli koło jest już wyraźnie zużyte. Dlatego po liczeniu zawsze sprawdzam jeszcze stan współpracujących elementów, bo samo zliczenie ogniw nie mówi wszystkiego.
Kiedy samo liczenie nie wystarcza
Jeśli łańcuch był długo eksploatowany, liczba ogniw może się zgadzać, ale ich rzeczywisty rozstaw już nie. Zużycie sworznia i tulejki wydłuża łańcuch, choć stal nie „rozciąga się” w klasycznym sensie.
Dlatego przy diagnostyce nie poprzestaję na samym policzeniu. Mierzę kilka podziałek, porównuję wynik z wartością nominalną i sprawdzam, czy łańcuch nie przekroczył granicy zużycia przewidzianej przez producenta. W wielu instrukcjach serwisowych sygnałem do wymiany jest około 1,5-2% wydłużenia, ale zawsze weryfikuję to w dokumentacji konkretnego modelu.
Jeżeli chcę to policzyć szybko, korzystam z prostego wzoru: wydłużenie % = (długość zmierzona - długość nominalna) / długość nominalna × 100.
- Mierzę 4-6 podziałek, żeby wyłapać błąd pomiaru.
- Przy ocenie zużycia biorę dłuższy odcinek, najlepiej 6-10 podziałek.
- Jeśli łańcuch przeskakuje na zębach, nie czekam na „lepszy moment”.
- Po dużym wydłużeniu wymiana samego łańcucha bez kół często daje tylko krótkotrwały efekt.
Gdy mam już ten obraz, łatwiej ocenić, czy problemem jest tylko zła długość, czy cały napęd wymaga odnowienia. Tę ocenę zamykam zawsze jednym praktycznym sprawdzeniem przed zamówieniem nowego kompletu.
Co sprawdzam przed zamówieniem nowego łańcucha
W napędzie przemysłowym samo policzenie ogniw to dopiero początek. Zanim zamówię nowy odcinek, sprawdzam jeszcze podziałkę, serię normy, liczbę rzędów, typ spinki i stan kół zębatych. To zwykle oszczędza więcej czasu niż szukanie „prawie pasującego” zamiennika.
- podziałkę w mm lub calach;
- liczbę rzędów łańcucha;
- szerokość wewnętrzną i średnicę rolki;
- rodzaj łącznika, jeśli trzeba zamknąć obwód;
- stan kół zębatych, bo zużyte koło szybko zniszczy nowy łańcuch;
- warunki pracy: smarowanie, zapylenie, obciążenia udarowe i przerwy w ruchu.
Jeżeli te elementy mam spisane, liczenie ogniw przestaje być zgadywanką, a staje się częścią normalnej procedury utrzymania ruchu. I właśnie tak ten temat warto traktować: nie jako drobiazg, tylko jako mały, ale bardzo opłacalny element kontroli napędu.
