Dokładny pomiar pasa klinowego oszczędza czas, pieniądze i nerwy, bo źle dobrany zamiennik potrafi wywołać poślizg, hałas albo szybkie zużycie całego napędu. Poniżej pokazuję, jak zmierzyć pasek klinowy, jak odczytać różne oznaczenia długości i na co patrzeć poza samym obwodem. To praktyczny przewodnik dla utrzymania ruchu, warsztatu i każdego, kto chce zamówić właściwy element bez zgadywania.
Najpierw sprawdź długość, profil i szerokość
- Sam obwód nie wystarczy, bo paski klinowe bywają oznaczane jako Li, Ld/Lw albo La.
- Do pomiaru najlepiej użyć miękkiej taśmy mierniczej, sznurka lub miernika do pasów, a nie stalowej miarki.
- Trzeba zapisać nie tylko długość, ale też profil przekroju i szerokość górną pasa.
- W napędach wielopasowych warto wymieniać cały komplet, a nie pojedynczy pasek.
- Jeśli oznaczenie jest starte, pomocne są też wymiary kół pasowych i model maszyny.
Co trzeba ustalić przed pomiarem pasa
Zanim sięgnę po miarkę, sprawdzam trzy rzeczy: profil, rodzaj długości i stan zużycia. To ważne, bo dwa paski o podobnym obwodzie mogą być zapisane w zupełnie innej konwencji, a na oko wyglądają niemal identycznie. W praktyce najczęściej spotykam oznaczenia dla pasków klasycznych, wąskich i zębatych od strony wewnętrznej, więc już na starcie trzeba wiedzieć, z jakim typem ma się do czynienia.
| Co sprawdzam | Po co to robię | Na co zwracam uwagę |
|---|---|---|
| Profil przekroju | Decyduje o tym, czy pas w ogóle pasuje do rowka koła. | A, B, C, D, SPZ, SPA, SPB, SPC i podobne oznaczenia. |
| Rodzaj długości | Pomaga uniknąć pomyłki między Li, Ld/Lw i La. | Ten sam pasek może mieć kilka poprawnych opisów długości. |
| Stan zużycia | Zużyty pasek bywa dłuższy niż nowy i daje zły wynik. | Pęknięcia, spłaszczenia boków, wyślizganie i wyciągnięcie materiału. |
| Kompletowanie zestawu | W napędach wielopasowych trzeba utrzymać równą pracę wszystkich pasów. | Nie kupuję jednego elementu, jeśli układ pracuje na kilku pasach równolegle. |
Ja w praktyce zaczynam od odczytu starego oznaczenia, bo to najszybsza droga do właściwego zamiennika. Jeśli numer jest nieczytelny, przechodzę do pomiaru, ale nie robię go „na oko” i nie zakładam, że sam obwód rozwiąże sprawę. Gdy te dane mam już zapisane, przechodzę do samego pomiaru, bo właśnie tu najłatwiej popełnić błąd.
Jak zmierzyć pas klinowy krok po kroku
Najpewniejszy pomiar robię na zdjętym pasku, rozłożonym na płaskiej powierzchni. Jeśli pasek jest zabrudzony olejem albo pyłem, najpierw go przecieram, bo brud potrafi zafałszować odczyt i utrudnia też ocenę zużycia. Przy częstych wymianach używam miernika do pasów, ale w warsztatowych realiach wystarczy miękka taśma miernicza i suwmiarka.
Gdy pasek jest zdjęty
- Rozkładam pas bez skręcania i bez mocnego naciągania.
- Mierzę długość zewnętrzną po grzbiecie pasa miękką taśmą albo sznurkiem bez rozciągania.
- Jeśli nie mam taśmy materiałowej, używam sznurka, a potem przykładam go do linijki lub miarki na płasko.
- Mierzę szerokość górną suwmiarką, bo to ona pomaga ustalić właściwy profil.
- Sprawdzam wysokość przekroju, jeśli pasek nie ma czytelnego oznaczenia.
- Odczytuję i zapisuję wszystko w tej samej konwencji, żeby nie pomylić Li z La albo Lw.
Przeczytaj również: Klej do gwintów - jaki wybrać? Niebieski, czerwony, zielony?
Gdy pasek pracuje jeszcze w napędzie

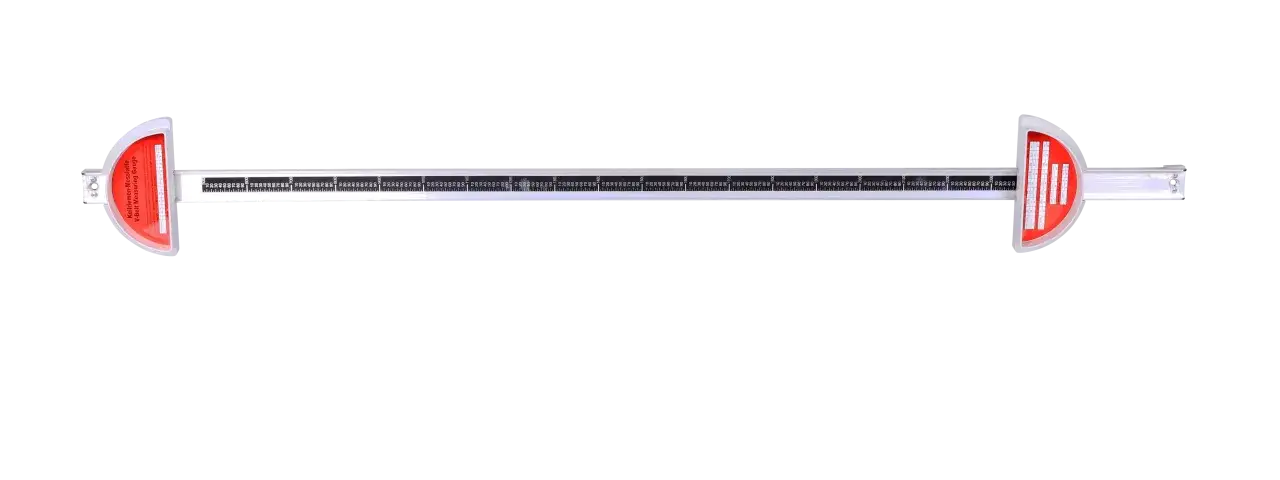

Nie próbuję wyciągać precyzyjnego wymiaru na napiętym, pracującym pasku. W takiej sytuacji lepiej odczytać oznaczenie, porównać model maszyny albo zdjąć pas i zmierzyć go po demontażu. Jeśli napęd jest rozbierany i zależy mi na powtarzalności, korzystam z miernika do pasów, bo daje lepszy wynik niż szybki pomiar w pośpiechu.
Warto pamiętać, że nie mierzy się tutaj „średnicy” jak w przypadku koła, tylko obwód albo długość roboczą zależnie od systemu oznaczeń. Sam wynik z miarki nadal nie mówi jednak wszystkiego, bo w pasach klinowych liczy się także sposób oznaczenia długości.
Dlaczego obwód to za mało
Tu najczęściej pojawia się pomyłka: ktoś zapisuje jeden wymiar, a potem zamawia pas według złej konwencji. W praktyce spotyka się trzy podstawowe zapisy. Li to długość wewnętrzna, Ld/Lw oznacza długość roboczą albo podziałową, a La to długość zewnętrzna, którą najłatwiej zmierzyć w warsztacie. To nie są zamienne etykiety, tylko różne punkty odniesienia dla tego samego elementu.
| Oznaczenie | Co oznacza | Jak je traktuję w praktyce |
|---|---|---|
| Li | Długość wewnętrzna paska. | Przydaje się, gdy mierzę po wewnętrznej stronie zdjętego pasa. |
| Ld / Lw | Długość robocza lub podziałowa. | Często występuje w oznaczeniach katalogowych i w normach producentów. |
| La | Długość zewnętrzna. | Najłatwiejsza do uzyskania w prostym pomiarze taśmą lub sznurkiem. |
Jak podaje Kramp, w klasycznych paskach VB długość robocza bywa o około 30 mm dłuższa od Li, a długość zewnętrzna o około 50 mm dłuższa; w wąskich profilach Li jest zwykle o około 45 mm krótsze od Lw, a La o około 18 mm dłuższe od Lw. To dobry przykład, dlaczego nie wolno zgadywać po samym obwodzie i dlaczego trzeba wiedzieć, do której bazy odnosi się oznaczenie.
W napędach przemysłowych liczy się też profil przekroju. Pasek z serii klasycznej nie jest automatycznie zamiennikiem wąskiego pasa klinowego, nawet jeśli liczba na nim wygląda podobnie. Kiedy już wiem, którą długość porównuję, mogę skupić się na błędach, które najczęściej psują zakup.
Najczęstsze błędy, które psują wynik
Przez lata widzę te same pomyłki wracające jak bumerang. Żadna nie wygląda groźnie, ale każda potrafi dać zły dobór i kolejną przerwę w pracy maszyny.
- Pomiar stalową miarką zamiast miękką taśmą lub sznurkiem. Sztywna miara słabo układa się na łuku i zawyża lub zaniża wynik.
- Naciąganie paska podczas pomiaru. Zużyty pas potrafi się wydłużyć, a zbyt mocne dociągnięcie tylko pogarsza dokładność.
- Mierzenie mocno zużytego egzemplarza. Jeśli boki są wyślizgane, a materiał wyciągnięty, wynik traktuję wyłącznie pomocniczo.
- Pomylenie profilu z długością. Numer nie mówi jeszcze wszystkiego, jeśli nie znam przekroju i konwencji oznaczenia.
- Ignorowanie wymiaru szerokości i wysokości. Pas może mieć dobrą długość, ale nadal nie wejść do właściwego rowka.
- Kupowanie pojedynczego pasa do zestawu wielopasowego. Jeśli napęd pracuje na kilku równoległych pasach, komplet powinien mieć zbliżoną pracę i długość.
- Zakładanie, że pasek z nacięciami po wewnętrznej stronie ma inne wymiary. W wielu przypadkach zmienia się oznaczenie, nie sam wymiar, więc trzeba patrzeć na pełny opis, a nie tylko na wygląd.
Do tego dorzuciłbym jeszcze jeden błąd, który w praktyce kosztuje najwięcej: pomijanie stanu kół pasowych. Zdarza się, że nowy pasek nie działa dobrze nie dlatego, że jest źle zmierzony, tylko dlatego, że rowek koła jest zużyty albo napęd jest źle ustawiony. Jeżeli oznaczenie zniknęło całkiem, zostaje dobór zamiennika po wymiarach i geometrii napędu.
Jak dobrać zamiennik, gdy oznaczenie zniknęło
Jeśli stary napis jest starty, nie zaczynam od losowego zamawiania „czegoś podobnego”. Najpierw zbieram komplet danych, bo to skraca cały proces i ogranicza liczbę pomyłek. W praktyce najlepszy wynik daje zestaw: profil, długość, szerokość, typ oznaczenia i model maszyny.
| Dane do zebrania | Dlaczego są ważne | Jak je zdobyć |
|---|---|---|
| Profil pasa | Wskazuje przekrój i zgodność z rowkiem koła. | Pomiar szerokości górnej i wysokości, zdjęcie starego pasa, tabliczka maszyny. |
| Rodzaj długości | Określa, czy masz Li, Ld/Lw czy La. | Odczyt z katalogu, porównanie z oznaczeniem producenta, pomiar zdjętego pasa. |
| Wymiary przekroju | Potwierdzają właściwą sekcję. | Suwmiarka i porównanie z kartą katalogową. |
| Model napędu | Ułatwia dopasowanie zamiennika, gdy oznaczenia są nieczytelne. | Tabliczka znamionowa maszyny, dokumentacja techniczna, zdjęcie napędu. |
- Zapisuję profil i wszystkie liczby z pasa, nawet jeśli nie są pewne na 100 procent.
- Mierzę długość zewnętrzną lub wewnętrzną, zależnie od typu pasa, i dopisuję, jakiego punktu pomiarowego użyłem.
- Sprawdzam, czy napęd pracuje na jednym pasku, czy na komplecie kilku pasów.
- Porównuję wynik z dokumentacją maszyny albo katalogiem producenta.
- Jeśli nadal mam wątpliwości, biorę zdjęcie starego pasa i zdjęcie koła pasowego z widocznym rowkiem.
Jeśli mam do wyboru, wolę poświęcić kilka minut na zebranie pełnych danych niż zamówić pas „na styk” i później poprawiać cały montaż. To szczególnie ważne w utrzymaniu ruchu, gdzie czas przestoju jest zwykle droższy niż sam element. Na końcu i tak zawsze sprawdzam jeszcze stan całego układu, bo sam pasek bywa tylko częścią problemu.
Co jeszcze sprawdzam przed zamówieniem nowego pasa
Sam pomiar to nie wszystko. Dobrze dobrany pasek nadal może pracować źle, jeśli napęd ma inny problem. Dlatego przed zamówieniem patrzę jeszcze na kilka rzeczy, które często decydują o trwałości całego układu.
- Napięcie pasa - zbyt luźny będzie się ślizgał, zbyt mocno napięty przyspieszy zużycie łożysk.
- Współosiowość kół - nawet niewielkie odchylenie powoduje nierówną pracę i grzanie się napędu.
- Stan rowków - wytarte lub zabrudzone koło pasowe potrafi zniszczyć nowy pas szybciej, niż się wydaje.
- Minimalną średnicę koła - nie każdy profil znosi małe koła pasowe równie dobrze.
- Ślady oleju, chemii i temperatury - środowisko pracy ma duży wpływ na trwałość materiału.
- Równą pracę kompletu - w napędach wielopasowych wymieniam komplet, bo różnice długości między starym i nowym pasem dają nierówny rozkład obciążenia.
Jeśli mam wybrać jedną zasadę, trzymam się tej: zapisuję nie tylko długość, ale też profil i sposób oznaczenia. To drobny nawyk, ale właśnie on najczęściej decyduje o tym, czy nowy pasek wchodzi od razu i pracuje poprawnie, czy wraca jako nietrafiony dobór.
