Łańcuch w napędzie, przenośniku albo układzie podnoszenia nie jest elementem „do wszystkiego”. Od jego konstrukcji zależą sprawność, hałas, trwałość, a w układach dźwignicowych także bezpieczeństwo pracy. Poniżej porządkuję temat tak, jak robię to w praktyce: od funkcji, przez najważniejsze warianty, aż po dobór i obsługę w utrzymaniu ruchu.
Najkrócej różne łańcuchy służą do innych zadań
- Łańcuchy napędowe przenoszą moment obrotowy bez poślizgu i najlepiej pracują na równoległych wałach.
- Łańcuchy do podnoszenia muszą mieć kontrolowaną geometrię, odpowiednią nośność i zgodność z osprzętem.
- Łańcuchy transportowe są projektowane bardziej pod przesuw materiału niż pod samą transmisję mocy.
- W praktyce o sukcesie decydują nie tylko sam łańcuch, ale też koła, prowadzenie, smarowanie i kontrola wydłużenia.
- W większości napędów wymianę planuje się przy 1,5-2% wydłużenia, a granicę alarmową często stawia się przy 3%; dla łańcuchów liściowych próg bywa zbliżony do 2-3%.
- Największy błąd to traktowanie wszystkich łańcuchów jak zamienników o podobnej wytrzymałości.
Jak odróżniam łańcuch napędowy od łańcucha do podnoszenia
Gdy porządkuję rodzaje łańcuchów w przemyśle, zaczynam od pytania: czy element ma przenosić moment, przesuwać materiał, czy dźwigać ładunek. To rozróżnienie wydaje się proste, ale właśnie ono decyduje o konstrukcji, klasie dokładności i wymaganiach eksploatacyjnych. Łańcuch napędowy musi współpracować z kołem łańcuchowym i utrzymywać sprawną transmisję energii, a łańcuch do podnoszenia potrzebuje jeszcze precyzyjnie kontrolowanej geometrii i przewidywalnej pracy pod obciążeniem.
| Zastosowanie | Co jest najważniejsze | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Napęd | Przeniesienie momentu bez poślizgu | Skok, liczba rzędów, smarowanie, zgodność z kołem łańcuchowym |
| Transport | Płynne i powtarzalne przesuwanie materiału | Osprzęt, geometria trasy, obciążenie i prędkość linii |
| Podnoszenie | Bezpieczeństwo i nośność | Kalibracja, klasa łańcucha, dopasowanie do wciągnika lub zawiesia |
To rozróżnienie brzmi technicznie, ale w praktyce oszczędza najwięcej błędów zakupowych. Jeśli część ma pracować w dźwignicy, nie wystarczy „mocniejszy łańcuch”. Musi to być odpowiednia konstrukcja do konkretnego zadania. Gdy ta granica jest jasna, można zejść poziom niżej i porównać same odmiany łańcuchów napędowych.
Łańcuchy napędowe i ich odmiany
W transmisji mocy najczęściej spotykam łańcuchy rolkowe. Są uniwersalne, dobrze przenoszą moment między równoległymi wałami i dają się łatwo dobrać do katalogowych kół łańcuchowych. Ich przewaga jest dość prosta: przy prawidłowym smarowaniu i ustawieniu pracują bez poślizgu, a to w wielu maszynach nadal daje lepszą kontrolę niż pasy.
| Typ | Gdzie się sprawdza | Mocna strona | Ograniczenie |
|---|---|---|---|
| Łańcuch rolkowy | Uniwersalne napędy przemysłowe, przeniesienie mocy między wałami | Dobra sprawność, łatwa dostępność, szeroki zakres wymiarów | Wymaga smarowania i kontroli zużycia |
| Łańcuch o podwójnym skoku | Niższe prędkości, dłuższe odległości osi, lżejsze warunki pracy | Mniejsza masa i często niższy koszt układu | Nie jest dobrym wyborem dla wysokich prędkości i dużych udarów |
| Łańcuch zębaty, czyli cichy | Napędy wrażliwe na hałas, rozrządy, precyzyjne układy | Płynniejsza i cichsza praca | Zwykle bardziej wymagający cenowo i montażowo |
| Łańcuch z osprzętem | Transport, pozycjonowanie, indeksowanie detali | Możliwość podpięcia zabieraków, uchwytów i innych elementów | To już rozwiązanie bardziej procesowe niż czysto napędowe |
Łańcuch rolkowy
To klasyka napędów przemysłowych. Występuje jako jedno-, dwu- albo trzyrzędowy, czyli simplex, duplex lub triplex. Im więcej rzędów, tym większa zdolność przenoszenia obciążenia, ale też większa masa i bardziej wymagające prowadzenie. W praktyce taki łańcuch najlepiej działa tam, gdzie liczy się prostota, powtarzalność i możliwość łatwej wymiany całego zestawu razem z kołami.Łańcuch o podwójnym skoku
Ten wariant jest konstrukcyjnie zbliżony do łańcucha rolkowego, ale pracuje przy dłuższym skoku. To rozsądny wybór wtedy, gdy napęd nie musi pracować szybko, a ważniejszy staje się dłuższy rozstaw osi i mniejsza masa układu. Nie wybierałbym go do mocno obciążonych, dynamicznych aplikacji, ale w lżejszych przeniesieniach działa bardzo sensownie.
Łańcuch zębaty
Jeśli napęd ma być cichy, równy i precyzyjny, łańcuch zębaty zaczyna mieć przewagę. W takich układach zęby łańcucha współpracują z kołem w sposób bardziej płynny niż klasyczne ogniwa rolkowe, co ogranicza hałas i drgania. To rozwiązanie szczególnie dobrze broni się tam, gdzie maszyna pracuje długo, a kultura pracy ma realne znaczenie dla całej linii.
W praktyce nie chodzi więc o to, który łańcuch jest „najlepszy”, tylko który jest najlepszy dla konkretnego napędu. I właśnie dlatego po stronie podnoszenia reguły zmieniają się jeszcze bardziej.
Łańcuchy do podnoszenia pracują w innych warunkach
Tu nie ma miejsca na skróty. Łańcuch do podnoszenia musi być dobrany do sprzętu, obciążenia, cyklu pracy i sposobu prowadzenia. Właśnie dlatego w układach dźwignicowych widzę najwięcej pomyłek: ktoś bierze „podobny” łańcuch, ale bez dopasowania do koła kieszeniowego, prowadnicy albo wymagań kalibracji. Efekt jest prosty do przewidzenia: szybsze zużycie, hałas, szarpanie, a w skrajnym przypadku ryzyko awarii.
Łańcuch liściowy
To jeden z najważniejszych wariantów w tej grupie. Łańcuch liściowy składa się z płytek i sworzni, bez klasycznych tulei i rolek. Dzięki temu dobrze znosi wysokie siły rozciągające i bywa stosowany w masztach wózków widłowych, w układach przeciwwagi oraz w niektórych wciągnikach. Pracuje na krążkach i w układach prowadzących, a nie w typowym napędzie z kołem zębatym. Gdy trzeba dźwigać, a nie tylko przenosić napęd, to właśnie on jest jednym z najczęstszych wyborów.
Kalibrowany łańcuch ogniwowy o krótkich ogniwach
To rozwiązanie częste w zawiesiach łańcuchowych i wciągnikach. „Kalibrowany” oznacza, że długość ogniw jest ściśle kontrolowana, dzięki czemu łańcuch dobrze układa się w urządzeniu i nie powoduje problemów z prowadzeniem. W praktyce spotyka się tu najczęściej klasy G80, G100 i G120, a o wyborze decydują nie tylko nośność, lecz także temperatura pracy, środowisko i oczekiwany zapas bezpieczeństwa. Tego łańcucha nie zastępuje się przypadkowym zamiennikiem z magazynu, bo różnica w detalach robi ogromną różnicę w eksploatacji.
Przeczytaj również: Oś w pojeździe - Co musisz wiedzieć? Rodzaje, dobór, serwis

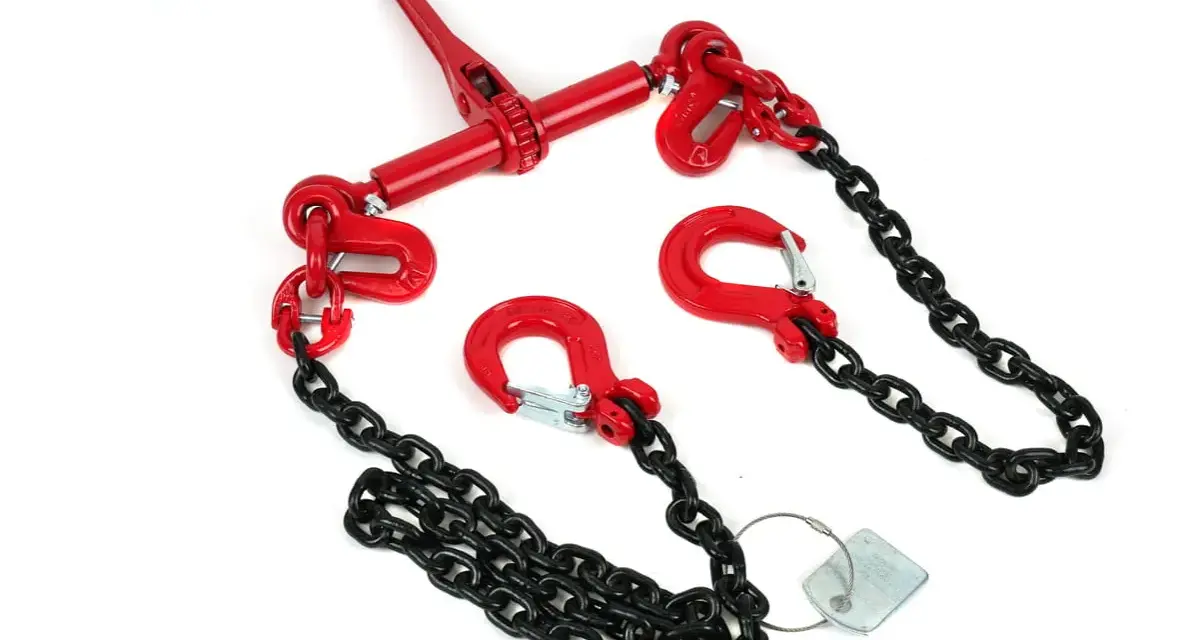

Łańcuch ogniwowy okrągły
Bywa stosowany w wciągarkach, rozwiązaniach kotwiących i zastosowaniach pomocniczych. Jest mocny, ale nie należy go traktować jak uniwersalnego odpowiednika łańcucha do wciągnika czy zawiesia. Właśnie tutaj najłatwiej o pomyłkę: dwa łańcuchy mogą wyglądać podobnie, a mimo to być przeznaczone do zupełnie innych obciążeń i sposobów współpracy z osprzętem.
Przy podnoszeniu patrzę więc najpierw na zgodność z urządzeniem, potem na klasę materiału i dopiero na cenę. To zwykle działa lepiej niż wybór „na oko”, a różnica w bezpieczeństwie jest nieporównywalna. Gdy ta część jest uporządkowana, łatwiej odróżnić rozwiązania transportowe, które często myli się z napędowymi.
Łańcuchy transportowe i specjalne nie służą tylko do przenoszenia mocy
W zakładach produkcyjnych bardzo często pojawiają się układy, które nie są już czystym napędem, ale jeszcze nie są klasycznym podnoszeniem. To obszar łańcuchów transportowych i specjalnych: z zabierakami, uchwytami, rolkami, pustymi sworzniami albo innymi dodatkami. Tu liczy się nie tylko wytrzymałość, ale też sposób przesuwu detalu, płynność transferu i odporność na zabrudzenia.
Najbardziej praktyczny podział wygląda tak:
- Łańcuchy z osprzętem sprawdzają się przy pozycjonowaniu i prostym transporcie detali.
- Łańcuchy jedno- i dwuskokowe z osprzętem przydają się wtedy, gdy liczy się rozstaw osi i niższa prędkość linii.
- Łańcuchy transportowe z rolkami, scraperami lub pustymi sworzniami są wybierane do przenośników, sortowania i specjalnych układów procesowych.
Jeśli potrzebny jest łagodny transfer małych lub lekkich elementów, single pitch attachment chain zwykle będzie lepszy niż bardziej masywne rozwiązania. Gdy rozstaw osi jest większy, a obciążenie mniejsze, wersja o podwójnym skoku potrafi dać prostszy i tańszy układ. Właśnie dlatego nie wrzucam wszystkich takich konstrukcji do jednego worka z napędami, bo ich rola w maszynie jest inna. To prowadzi do najważniejszego pytania: jak dobrać łańcuch, żeby nie kupić problemu zamiast części.
Jak dobrać właściwy łańcuch do maszyny
Ja zawsze patrzę na sześć rzeczy: obciążenie, prędkość, odległość między osiami, warunki środowiskowe, możliwość smarowania i zgodność z osprzętem. Dopiero później wchodzi cena. W praktyce najtańszy łańcuch rzadko bywa najtańszy w całym cyklu życia, bo szybciej zużywa koła, częściej wymaga postoju i zwykle generuje więcej kosztów pośrednich.
| Kryterium | Na co wpływa | Co zwykle robi różnicę |
|---|---|---|
| Obciążenie | Dobór przekroju, liczby rzędów i klasy materiału | Nie tylko masa, ale też udary i zmienność obciążenia |
| Prędkość | Hałas, zużycie i potrzeba smarowania | Przy wyższych prędkościach lepiej sprawdzają się precyzyjniejsze konstrukcje |
| Środowisko | Korozja, pył, temperatura, mycie, chemia | Stal nierdzewna, powłoki ochronne albo łańcuchy bezsmarowe mogą mieć sens |
| Geometria trasy | Promienie, ugięcia, odchyłki osi | Tu najczęściej wychodzą problemy z prowadzeniem i hałasem |
| Osprzęt | Kompatybilność z kołami, krążkami i prowadnicami | Łańcuch musi pasować do całego układu, nie tylko do katalogowego wymiaru |
| Obsługa | Częstotliwość smarowania i inspekcji | Jeśli dostęp do smaru jest słaby, lepiej od razu szukać rozwiązania lube-free |
W trudnych warunkach, takich jak pył, wysoka temperatura albo częste mycie, standardowy łańcuch stalowy bez modyfikacji zwykle szybko pokazuje swoje ograniczenia. Z kolei w aplikacjach, w których konserwacja jest utrudniona, sens mają wersje bezsmarowe lub o podwyższonej odporności na korozję. Tu nie ma jednej recepty, ale jest dobra kolejność decyzji: najpierw funkcja, potem środowisko, dopiero na końcu numer katalogowy. Po doborze zostaje jeszcze coś ważniejszego niż zakup, czyli utrzymanie stanu technicznego w czasie.
Utrzymanie ruchu, które naprawdę wydłuża życie łańcucha
Najwięcej awarii nie bierze się z „wadliwego” łańcucha, tylko z zaniedbanej eksploatacji. W praktyce powtarzają się te same błędy: brak smarowania, zła współosiowość, wymiana samego łańcucha bez oceny kół i czekanie z decyzją aż do momentu, w którym napęd zaczyna hałasować. To zła strategia, bo wtedy zużycie jest już zwykle wtórnie przeniesione na kolejne elementy układu.
- Sprawdzam wydłużenie w kilku miejscach, bo łańcuch nie zużywa się równomiernie.
- Przy wymianie oceniam też koła łańcuchowe lub krążki, zwłaszcza gdy zęby są „zahaczone”.
- Utrzymuję właściwe smarowanie, ale nie zalewam układu olejem, bo nadmiar zbiera zanieczyszczenia.
- Kontroluję ustawienie osi i naciąg, bo niewielka odchyłka potrafi skrócić życie całego zestawu.
- W krytycznych liniach stosuję harmonogram pomiarów i wpisuję wyniki do historii przeglądów.
Dla większości łańcuchów rolkowych planuję wymianę przy 1,5-2% wydłużenia, a przy 3% traktuję układ jako wymagający natychmiastowej reakcji. W łańcuchach liściowych bezpieczny margines jest również niewielki i zwykle nie powinno się czekać, aż zużycie stanie się widoczne gołym okiem. W układach o wysokiej odpowiedzialności najrozsądniej jest mieć prosty miernik zużycia albo system monitorowania stanu, bo przestój po awarii prawie zawsze kosztuje więcej niż sam pomiar. Kiedy te zasady są zapisane w praktyce zakładu, następny zakup przestaje być zgadywanką.
Co sprawdzić przed zamówieniem i po pierwszym montażu
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo prosta: zapisuj pełną specyfikację łańcucha razem z zastosowaniem. Numer typu, liczba rzędów, długość robocza, klasa materiału, sposób smarowania i model kół potrafią oszczędzić godzinę szukania przy kolejnej wymianie. W zakładach, które mają kilka podobnych maszyn, to często różnica między szybkim remontem a niepotrzebnym postojem.
Po pierwszym montażu sprawdzam jeszcze, czy łańcuch układa się równomiernie, nie „podskakuje” na kołach i nie pracuje pod kątem. Jeśli na starcie coś brzmi źle, nie czekam na samoregulację, bo łańcuch tego nie zrobi. Dobrze dobrany i poprawnie obsługiwany układ potrafi pracować długo, ale tylko wtedy, gdy funkcja, geometria i utrzymanie ruchu są potraktowane jako jeden system, a nie trzy osobne tematy.
