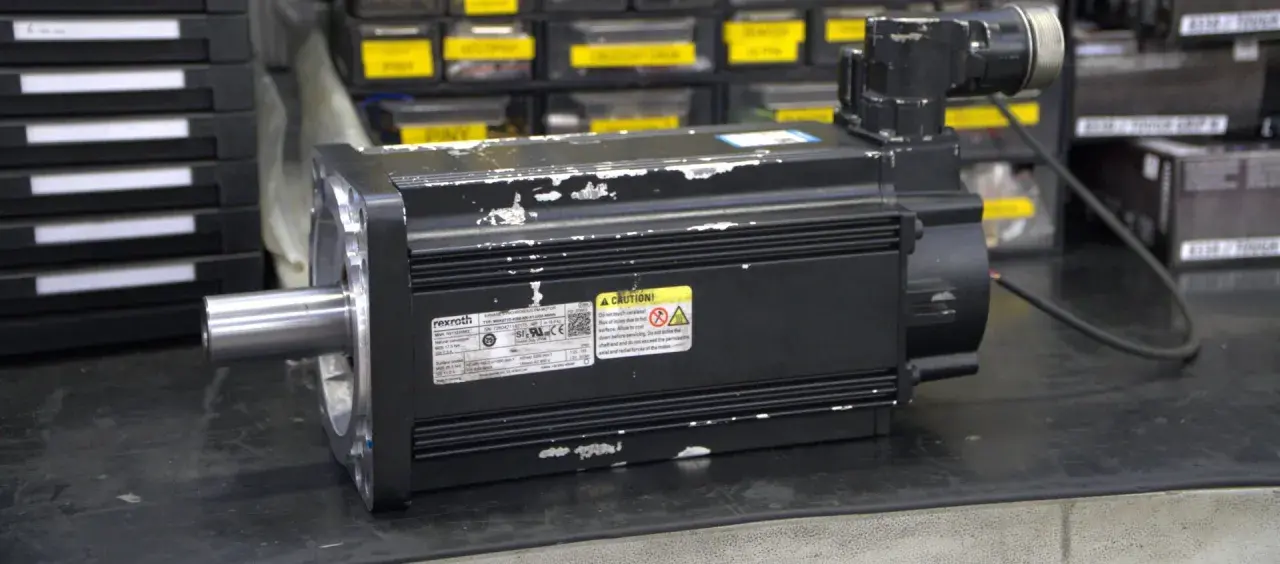

W napędach przemysłowych zatrzymanie ruchu jest tak samo ważne jak sam rozruch, bo od niego zależą bezpieczeństwo, jakość cyklu i zużycie mechaniki. Temat obejmuje zarówno elektroniczne sposoby wytracania energii, jak i hamulec silnika elektrycznego, który ma utrzymać wał po zatrzymaniu. W tym tekście rozbieram te rozwiązania na części, pokazuję, kiedy które działa najlepiej i gdzie najłatwiej o błąd przy doborze.
Najkrócej: dobór hamowania zależy od bezwładności, cyklu pracy i tego, czy wał ma zostać zablokowany po stopie
- Hamowanie elektryczne skraca czas zatrzymania, ale nie zawsze zastępuje hamulec trzymający.
- Hamowanie prądem stałym działa dobrze przy małej bezwładności i sporadycznych stopach, ale grzeje silnik.
- Hamowanie dynamiczne oddaje energię do rezystora i jest skuteczne przy większej energii hamowania.
- Hamowanie regeneracyjne odzyskuje energię do sieci lub obwodu DC, więc najlepiej znosi częste cykle.
- W osi pionowej i wszędzie tam, gdzie ładunek może opaść po zaniku zasilania, potrzebny jest hamulec sprężynowy.
Co dzieje się z energią podczas zatrzymania napędu
Kiedy silnik wytraca prędkość, energia kinetyczna nie znika. Trzeba ją albo rozproszyć w cieple, albo oddać z powrotem do układu zasilania, albo zablokować mechanicznie przez hamulec. To proste zdanie brzmi szkolnie, ale w praktyce decyduje o tym, czy maszyna zatrzyma się w przewidywalny sposób, czy zacznie gubić alarmy, grzać uzwojenia albo ślizgać się na osi.
Ja rozdzielam ten temat na dwa pytania. Pierwsze brzmi: jak szybko mam wyhamować ruch. Drugie: czy po zatrzymaniu wał ma zostać unieruchomiony. To nie jest to samo. Przenośnik może potrzebować tylko krótkiego, kontrolowanego stopu, a podnośnik już nie, bo ładunek nie może po prostu „dojechać” na bezwładności.
Właśnie dlatego w automatyce przemysłowej często mówi się potocznie o jednym „hamulcu”, choć w rzeczywistości chodzi o kilka różnych mechanizmów. Od tej różnicy zależy nie tylko komfort pracy, ale też trwałość silnika, falownika i całego układu napędowego. Kiedy to rozróżnienie jest jasne, dużo łatwiej dobrać właściwą metodę hamowania.
Jakie metody hamowania stosuje się w praktyce
| Metoda | Jak działa | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Hamowanie prądem stałym | Falownik podaje do uzwojeń prąd stały, który wytwarza moment hamujący. | Mała bezwładność, krótkie stopki, sporadyczne zatrzymania. | Grzeje silnik, zwykle sensowne głównie przy niskich prędkościach, często około 10-20% prędkości znamionowej. |
| Hamowanie dynamiczne | Energia z wyhamowywanego silnika trafia do obwodu DC i jest rozpraszana w rezystorze. | Większa energia hamowania, częste zatrzymania, napędy o wyższej dynamice. | Ogranicza je moc i temperatura rezystora hamującego. |
| Hamowanie regeneracyjne | Napęd oddaje energię z powrotem do sieci lub wspólnego obwodu DC. | Częste cykle start-stop, większe maszyny, instalacje z wieloma osiami. | Wymaga kompatybilnego napędu i zwykle wyższego budżetu inwestycyjnego. |
| Hamulec mechaniczny sprężynowy | Sprężyna dociska tarczę, a elektromagnes zwalnia hamulec po podaniu zasilania. | Podtrzymanie pozycji, osie pionowe, ochrona po zaniku zasilania. | Nie służy jako główna metoda wytracania dużej energii ruchu. |
Do tego dochodzi jeszcze hamowanie przeciwprądowe, czyli odwrócenie kierunku pola wirującego. Traktuję je jako rozwiązanie specjalne: bywa skuteczne, ale mocno obciąża układ mechaniczny i wymaga bardzo dobrej kontroli sterowania. W codziennej praktyce przemysłowej częściej wygrywa hamowanie dynamiczne albo regeneracyjne, bo są łagodniejsze dla napędu.
Ta tabela pokazuje też rzecz ważniejszą niż sam podział techniczny: każda metoda rozwiązuje inny problem. Jedna zatrzymuje szybciej, druga oszczędza energię, trzecia po prostu trzyma pozycję. I dopiero na tym tle ma sens pytanie, kiedy potrzebny jest hamulec mechaniczny.
Kiedy sam falownik wystarczy, a kiedy trzeba dołożyć hamulec
Jeśli napęd pracuje poziomo, ma niewielką bezwładność i nie musi utrzymywać pozycji po stopie, bardzo często wystarcza dobrze ustawione hamowanie elektryczne. Tak działa wiele przenośników, wentylatorów czy lekkich mechanizmów transportowych. W takich aplikacjach najważniejsze jest to, żeby stop był powtarzalny i nie przeciążał termicznie silnika ani rezystora.
Inaczej wygląda sytuacja przy osiach pionowych, suwnicach, podnośnikach, zwijarkach i wszędzie tam, gdzie ciężar sam chce ruszyć napęd po odcięciu momentu. Tu sam falownik nie daje pełnego bezpieczeństwa, bo wytracenie prędkości to tylko połowa zadania. Druga połowa to pewne utrzymanie ładunku w miejscu. I właśnie dlatego stosuje się hamulec sprężynowy, który po zaniku zasilania sam się zaciska.
Jeszcze inny przypadek to linie o dużej energii kinetycznej i częstych hamowaniach, na przykład stoły obrotowe, ciężkie bębny albo duże serwonapędy. Wtedy zwykłe hamowanie prądem stałym bywa za słabe albo za gorące, a rezystor hamujący zaczyna ograniczać cykl pracy szybciej niż oczekiwał projektant. W takich sytuacjach rozważam raczej hamowanie dynamiczne albo regeneracyjne, a hamulec mechaniczny zostawiam jako element podtrzymujący, nie jako główne narzędzie do zatrzymania ruchu.
W praktyce dobrą zasadą jest proste pytanie: czy po wyłączeniu napędu ładunek może bezpiecznie wytracić ruch sam, czy musi zostać natychmiast zablokowany. Odpowiedź na to pytanie zwykle od razu wskazuje, czy potrzebujesz tylko sterowania hamowaniem, czy pełnego układu z hamulcem trzymającym.
Na jakie parametry patrzę przy doborze i uruchomieniu
Najczęstszy błąd polega na tym, że ktoś patrzy tylko na moc silnika. To za mało. Dla hamowania ważniejsze bywają bezwładność, czas zatrzymania, liczba cykli na zmianę, pozycja osi i to, czy energia ma zostać oddana do sieci, czy zgaszona w rezystorze. Moc mówi dużo o pracy ciągłej, ale o stopie mówi zaskakująco mało.
- Bezwładność układu - im większa, tym więcej energii trzeba rozproszyć przy każdym zatrzymaniu.
- Wymagany czas stopu - jeśli ma być bardzo krótki, układ hamowania musi mieć odpowiedni zapas momentu i mocy.
- Liczba hamowań na godzinę - przy częstych stopach rośnie obciążenie cieplne silnika, rezystora i hamulca.
- Pozycja osi - w pionie hamulec trzymający jest zwykle obowiązkowy, nawet jeśli falownik potrafi zatrzymać wał.
- Warunki otoczenia - kurz, olej i temperatura skracają życie elementów ciernych oraz osprzętu elektrycznego.
- Wymagania bezpieczeństwa - funkcja STO odcina moment, ale nie zastępuje hamulca mechanicznego, jeśli ładunek może opaść.
Przy uruchomieniu patrzę też na objawy pośrednie. Jeśli pojawia się alarm nadnapięciowy na obwodzie DC, zwykle znak, że droga odprowadzenia energii jest za słaba. Jeśli silnik i rezystor szybko się nagrzewają, problemem bywa zbyt agresywne hamowanie albo za mały zapas cieplny. Jeśli stop wydłuża się z tygodnia na tydzień, nie zakładam od razu awarii falownika - częściej winne jest zużycie mechaniczne, luźne okablowanie albo źle dobrany parametr czasu hamowania.
To właśnie tutaj wychodzi różnica między projektem „na papierze” a układem, który ma pracować po osiem godzin dziennie. Gdy parametry są policzone tylko orientacyjnie, kłopoty zwykle pojawiają się dopiero po kilku tygodniach produkcji, a nie w dniu uruchomienia.
Jakie objawy mówią, że układ hamowania zaczyna się zużywać
Układ hamowania rzadko psuje się nagle bez ostrzeżenia. Zwykle wcześniej pojawiają się sygnały, które w utrzymaniu ruchu można wychwycić bardzo wcześnie, jeśli ktoś patrzy na nie świadomie.
- Wydłużony czas zatrzymania - najczęściej oznacza zużycie okładzin, spadek momentu hamującego albo zbyt duże obciążenie cyklu.
- Opóźnione zwolnienie hamulca - bywa skutkiem problemu z napięciem cewki, zabrudzenia albo błędnego ustawienia.
- Zapach przegrzania lub gorący rezystor - sygnał, że energia hamowania jest większa niż układ może bezpiecznie przyjąć.
- Alarma falownika związane z DC bus - zwykle wskazują, że droga hamowania dynamicznego jest niewystarczająca.
- Pełzanie osi po stopie - bardzo ważny objaw przy podnośnikach i aplikacjach pionowych, bo oznacza utratę skuteczności hamulca trzymającego.
- Nietypowy hałas, drgania lub szarpnięcie - często mówią więcej o zużyciu mechanicznym niż o problemie elektrycznym.
W serwisie wolę podejść do tego jak do trendu, a nie jednorazowego incydentu. Jeśli masz dłuższy stop, większy prąd, a potem już tylko rosnące temperatury, problem sam nie zniknie. W praktyce oznacza to przegląd okładzin, czystości, luzów, napięcia cewki i poprawności sekwencji zwalniania oraz zaciskania.
Największy błąd utrzymania ruchu widzę wtedy, gdy układ „jeszcze jakoś działa”, więc odkłada się kontrolę na później. W hamowaniu to ryzykowne podejście, bo niewielki spadek momentu potrafi przekształcić się w realny problem bezpieczeństwa przy następnym cyklu.
Co sprawdzić przed modernizacją starego napędu
Modernizacja starej maszyny to moment, w którym najłatwiej pomylić skróty. Wymiana silnika bez sprawdzenia układu hamowania potrafi dać napęd, który rusza poprawnie, ale zatrzymuje się gorzej niż wcześniej. Dlatego przed zmianą patrzę na trzy rzeczy: czy nowy układ ma gdzie odprowadzić energię, czy hamulec ma trzymać pozycję po zaniku zasilania i czy cykl pracy nie przeciąża termicznie silnika.
Jeśli masz napęd pionowy, nie opieraj się wyłącznie na elektronicznym odcięciu momentu. Jeśli masz dużo zatrzymań w ciągu godziny, nie zakładaj, że sam rezystor wszystko załatwi. A jeśli dobierasz nowy silnik z hamulcem, sprawdź nie tylko moment trzymania, lecz także napięcie zwolnienia, czas reakcji i warunki pracy cewki. To właśnie te szczegóły decydują, czy modernizacja naprawdę poprawi utrzymanie ruchu, czy tylko przeniesie problem w inne miejsce.
Najlepiej działa układ, który zatrzymuje maszynę w wymaganym czasie, nie grzeje nadmiernie silnika i nie polega wyłącznie na tarciu. Jeśli te trzy warunki są spełnione, napęd jest zwykle prostszy w serwisie i mniej zaskakuje na produkcji.
