Najważniejsze liczby i zasady, które od razu porządkują dobór geometrii
- 118° to najczęściej uniwersalny punkt wyjścia dla stali konstrukcyjnych i prac ogólnych.
- 130°-135° częściej sprawdza się w stali nierdzewnej, materiałach trudniej obrabialnych i tam, gdzie liczy się stabilniejszy czubek.
- W aluminium i innych materiałach nieżelaznych wybór zależy od stopu, grubości i warunków wiercenia, więc sama liczba nie wystarcza.
- Jeśli otwór ma startować na powierzchni pochyłej albo w cienkiej ściance, sama geometria czubka nie rozwiąże problemu, potrzebne jest punktowanie lub specjalne narzędzie.
- Przy ostrzeniu ręcznym najważniejsze są symetria i powtarzalność obu krawędzi, a nie tylko „ostry wygląd” końcówki.

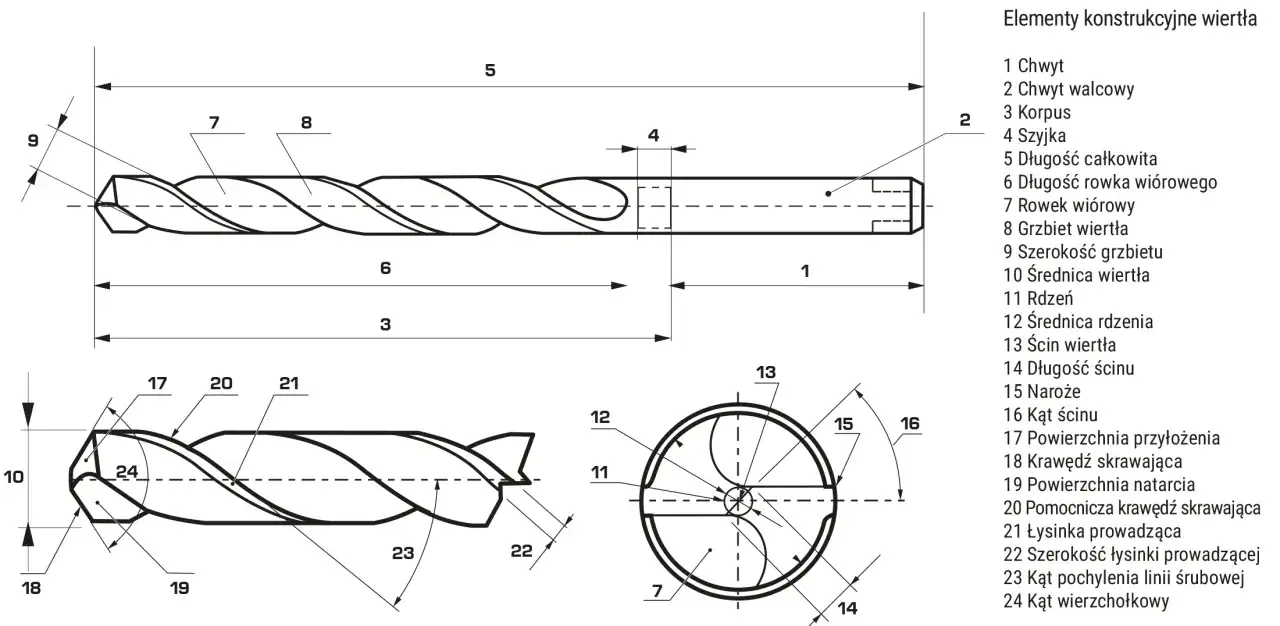

Co naprawdę zmienia kąt wierzchołkowy wiertła
Najprościej mówiąc, ten parametr decyduje o tym, jak wiertło rozkłada siły na początku skrawania. Mniejszy kąt daje bardziej „ostry” czubek, który łatwiej zaczyna pracę i zwykle lepiej centruje się w materiale, ale jest też delikatniejszy. Większy kąt wzmacnia końcówkę, przez co lepiej znosi twardsze i bardziej wymagające materiały, choć zwykle potrzebuje nieco większego nacisku i staranniejszego prowadzenia.
Ja traktuję to jako kompromis między łatwością wejścia w materiał a odpornością na wykruszenie. To właśnie dlatego dwa wiertła o tej samej średnicy mogą zachowywać się zupełnie inaczej, mimo że na pierwszy rzut oka wyglądają podobnie. W praktyce liczy się nie tylko sama liczba stopni, ale też przyłożenie, symetria ostrzy, kąt skrętu rowków i stan krawędzi skrawającej.
Warto też nie mylić kąta wierzchołkowego z kątem przyłożenia albo kątem skrętu. Pierwszy dotyczy samego czubka wiertła, drugi chroni tylną część ostrza przed tarciem, a trzeci odpowiada za odprowadzanie wióra. Jeśli te trzy elementy są ze sobą źle zgrane, problem nie polega już na samym wierceniu, tylko na całej geometrii narzędzia. Kiedy rozumiem tę różnicę, dużo łatwiej przejść do doboru konkretnej wartości pod materiał.
Jak dobrać geometrię do materiału i typu otworu
W praktyce zawsze zaczynam od materiału, a dopiero potem patrzę na średnicę i warunki pracy. To daje lepszy efekt niż trzymanie się jednej „uniwersalnej” wartości dla wszystkiego. W katalogach narzędziowych najczęściej przewijają się 118°, 130°, 135° oraz geometrie specjalne, ale sens doboru zależy od tego, czy wiercę w stali, w nierdzewce, w aluminium, czy w cienkiej blasze.
| Materiał lub sytuacja | Typowy zakres | Co to daje w praktyce | Na co uważać |
|---|---|---|---|
| Stal konstrukcyjna, zastosowania ogólne | 118° | Dobry kompromis między centrowaniem, trwałością i łatwością ostrzenia | Przy większych średnicach i gorszej sztywności układu może wymagać punktowania |
| Stal nierdzewna, stale trudniejobrabialne | 130°-135° | Stabilniejszy czubek, mniejsze ryzyko „wędrowania” i lepsza odporność krawędzi | Za mały nacisk lub zbyt mały posuw sprzyja tarciu i grzaniu |
| Aluminium i inne metale nieżelazne | 118°-135° | Dobór zależy od stopu, grubości i tego, czy otwór ma być przelotowy czy ślepy | W miękkich stopach zbyt „agresywna” geometria może pogorszyć wyjście wióra |
| Cienka blacha, otwór startowy, powierzchnia pochyła | 90°-120° albo narzędzie specjalne | Lepsze centrowanie i bezpieczniejszy start wiercenia | Czasem klasyczne wiertło to za mało, lepiej użyć nawiertaka lub spot drill |
| Głębokie otwory i produkcja seryjna | Geometria zależna od narzędzia | Lepsza kontrola sił, wióra i temperatury | Znaczenie ma też chłodziwo, sztywność oprawki i cykl wiercenia |
Jeśli miałbym uprościć temat do jednej reguły, powiedziałbym tak: im trudniejszy materiał i mniej stabilny start, tym częściej warto iść w mocniejszą, bardziej podpartą geometrię czubka. Gdy materiał jest miękki, a otwór ma być czysty i szybki, przydaje się bardziej „żywa” geometria, ale tylko wtedy, gdy odprowadzanie wióra nie będzie problemem. To prowadzi wprost do pytania, jak taką geometrię zachować podczas ostrzenia, a nie tylko wybrać z katalogu.

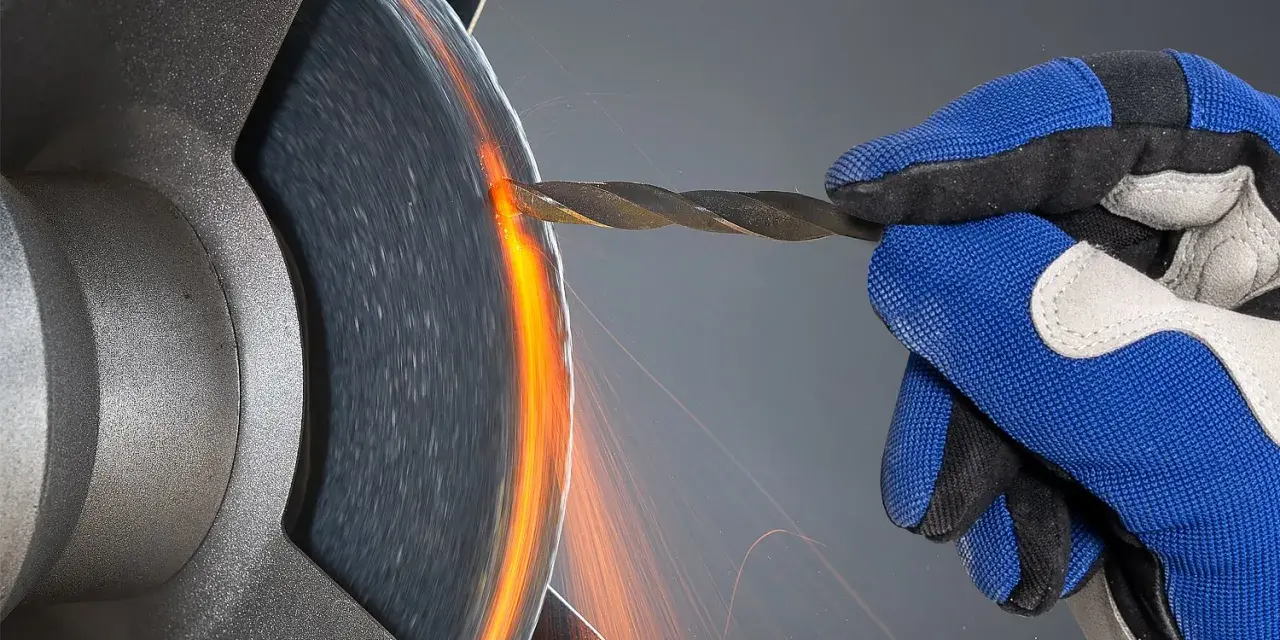

Jak ostrzę wiertło, żeby zachować geometrię, a nie tylko „zaostrzyć” czubek
Przy ostrzeniu ręcznym największym błędem jest skupienie się na samym wyglądzie końcówki. Dobre ostrzenie to nie kosmetyka, tylko odtworzenie dwóch równych powierzchni skrawających, zachowanie właściwego kąta i niedopuszczenie do przegrzania. W warsztacie widać to od razu: źle naostrzone wiertło może wyglądać na ostre, ale i tak będzie biło, grzało się i zostawiało kiepski otwór.
- Najpierw ustawiam symetrię, czyli upewniam się, że oba ostrza mają tę samą długość i ten sam kąt.
- Potem pilnuję, żeby środek czubka nie był zbyt masywny. Zbyt gruby mostek zwiększa nacisk na wejściu i utrudnia start.
- Nie dociskam narzędzia do ściernicy za mocno, bo przegrzanie potrafi zniszczyć krawędź szybciej niż samo szlifowanie.
- Na końcu sprawdzam otwór próbny, bo dopiero on pokazuje, czy geometria faktycznie pracuje, a nie tylko dobrze wygląda.
W produkcji seryjnej ważne jest też to, by ostrzenie nie zmieniało zachowania całego narzędzia. Jeżeli kąt zostanie zachowany, ale jedna krawędź będzie dłuższa od drugiej, wiertło zacznie ściągać na bok. Jeżeli z kolei zbyt mocno skróci się czubek, narzędzie może stać się zbyt „tępe” i wymagać większego nacisku. Dlatego przy ostrzeniu nie patrzę wyłącznie na liczby, ale też na to, jak wiertło ma pracować w realnym materiale. A w CNC te warunki bywają dużo ostrzejsze niż na zwykłej wiertarce stołowej.
Dlaczego CNC wymaga więcej niż samej liczby stopni
W obróbce CNC sam kąt jest tylko jednym z elementów układanki. Równie ważne są sztywność mocowania, bicie oprawki, parametry posuwu, chłodzenie i sposób wejścia w materiał. W praktyce widzę to szczególnie przy otworach głębokich, przy cienkościennych detalach oraz tam, gdzie otwór zaczyna się na powierzchni pochyłej lub zakrzywionej.
Jeżeli wiercę na skosie, najpierw staram się stworzyć płaskie miejsce startu albo użyć nawiertaka. Sam ostrzejszy czubek nie rozwiąże problemu, bo wiertło i tak będzie miało tendencję do ześlizgu. Podobnie przy cienkiej blasze: tutaj bardziej pomaga kontrola wejścia i wyjścia narzędzia niż szukanie „idealnego” kąta na papierze. W głębokich otworach dochodzi jeszcze wycofywanie wióra, czyli wiercenie z okresowym odciążeniem, bo bez tego nawet dobra geometria zaczyna pracować w złych warunkach.
- Przy małej sztywności układu lepiej wybierać geometrię stabilniejszą niż maksymalnie ostrą.
- Przy trudnym materiale nie redukuję posuwu bez potrzeby, bo zbyt małe obciążenie też potrafi pogorszyć skrawanie.
- Przy otworach przelotowych kontroluję wyjście wióra, bo tam często zaczynają się wyszczerbienia.
- Przy długich seriach stawiam na narzędzie dopasowane do materiału, a nie na jedną uniwersalną końcówkę do wszystkiego.
Im bardziej proces jest powtarzalny, tym mniej wybacza przypadkowych decyzji. Jeśli więc otwór ma być zrobiony szybko, czysto i bez korekt na maszynie, kąt trzeba traktować jako część całej strategii wiercenia, a nie osobny parametr. Kiedy proces zaczyna się sypać, zwykle objawy widać szybciej w otworze niż w dokumentacji technicznej.
Po czym poznaję, że kąt jest nietrafiony
Źle dobrana geometria nie zawsze daje jeden wyraźny sygnał. Częściej pojawia się zestaw drobnych problemów, które łatwo pomylić ze zużyciem narzędzia albo złymi parametrami skrawania. Dlatego zanim uznam, że winny jest tylko kąt, sprawdzam też stan ostrza, bicie uchwytu, obroty, posuw i chłodziwo. Dopiero potem wyciągam wniosek o samej geometrii.
| Objaw podczas wiercenia | Co może sugerować | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Wiertło ślizga się po powierzchni i nie chce wejść | Zbyt „tępy” start dla danego materiału albo brak punktowania | Geometrię czubka, nawiert, sztywność mocowania |
| Wiertło mocno grzeje materiał | Zły dobór kąta, za mały posuw lub słabe odprowadzanie wióra | Posuw, chłodziwo, stan rowków i ostrza |
| Krawędzie otworu są poszarpane | Zbyt agresywna albo zbyt słaba geometria na wyjściu | Materiał, średnicę, podporę pod detalem i kąt czubka |
| Otwór „ucieka” na bok | Brak centrowania lub niesymetryczne ostrzenie | Równość obu krawędzi, bicie uchwytu, nawiert |
| Wiertło szybko się wykrusza | Zbyt delikatny czubek albo zbyt twarda praca w materiale | Kąt wierzchołkowy, materiał narzędzia, parametry wejścia |
W praktyce najwięcej błędów bierze się nie z samego kąta, tylko z fałszywego założenia, że jedna geometria rozwiąże wszystko. Gdy widzę ślizganie, wykruszanie albo przegrzewanie, najpierw szukam, czy narzędzie pasuje do materiału i czy zostało dobrze naostrzone. Jeśli nie, kolejnym krokiem jest już nie korekta ustawień, ale zmiana geometrii.
Gdzie zwykły kąt ustępuje geometrii specjalnej
Są sytuacje, w których klasyczne 118° albo 135° po prostu nie daje najlepszego wyniku. Tak jest zwłaszcza przy otworach na skosie, w cienkich ściankach, w materiałach warstwowych oraz przy detalu, który ma bardzo wysokie wymagania co do położenia i jakości krawędzi. Wtedy lepiej sięgnąć po nawiertak, wiertło z odciążonym mostkiem, narzędzie do otworów z płaskim dnem albo geometrię zoptymalizowaną pod konkretny materiał.
- Przy cienkich blachach i wyjściu otworu ważniejsza bywa stabilizacja niż sama ostrość czubka.
- Przy powierzchniach pochyłych lepiej najpierw przygotować płaskie gniazdo niż liczyć, że wiertło samo się ustawi.
- Przy materiałach trudnych do obróbki liczy się odporność krawędzi na wykruszenie i kontrola temperatury.
- Przy produkcji powtarzalnej opłaca się dobrać narzędzie pod konkretny stopień automatyzacji, bo oszczędność na geometrii często wraca jako brak stabilności procesu.
Jeśli mam zostawić jedną praktyczną myśl, to jest ona prosta: nie szukam jednego „najlepszego” kąta, tylko takiej geometrii, która pasuje do materiału, sztywności układu i oczekiwanej jakości otworu. W warsztacie i na CNC najwięcej daje nie magia stopni, lecz konsekwentne dopasowanie narzędzia do zadania. I właśnie dlatego przy wierceniu metalu lepiej myśleć o całej geometrii czubka, a nie o samym kącie jako liczbie z katalogu.
