W połączeniach M8 najczęściej decydują nie tylko 8 mm średnicy nominalnej, ale też skok, tolerancja, otwór pod gwint i zgodność z osprzętem montażowym. Poniżej rozkładam temat na praktyczne liczby: od bazowych wymiarów gwintu M8, przez wiertło pod gwintowanie, aż po nakrętki, podkładki i łby śrub. Taki zestaw danych przydaje się zarówno przy projektowaniu detalu, jak i przy zwykłej naprawie na hali.
Najważniejsze liczby przy M8, które trzeba mieć pod ręką
- 8,0 mm to średnica nominalna gwintu M8, a najczęstszy skok wynosi 1,25 mm.
- Do gwintowania M8x1,25 zwykle wybiera się wiertło 6,8 mm; otwór przelotowy w normalnym luzie ma 9,0 mm.
- Standardowa nakrętka sześciokątna M8 ma 13 mm pod klucz, a płaska podkładka zwykle 8,4 mm średnicy wewnętrznej.
- W praktyce najczęściej spotkasz tolerancje 6g dla gwintu zewnętrznego i 6H dla wewnętrznego.
- Najwięcej błędów robi się przy myleniu otworu pod gwint z otworem przelotowym oraz przy zamianie skoku 1,25 na 1,0 mm.

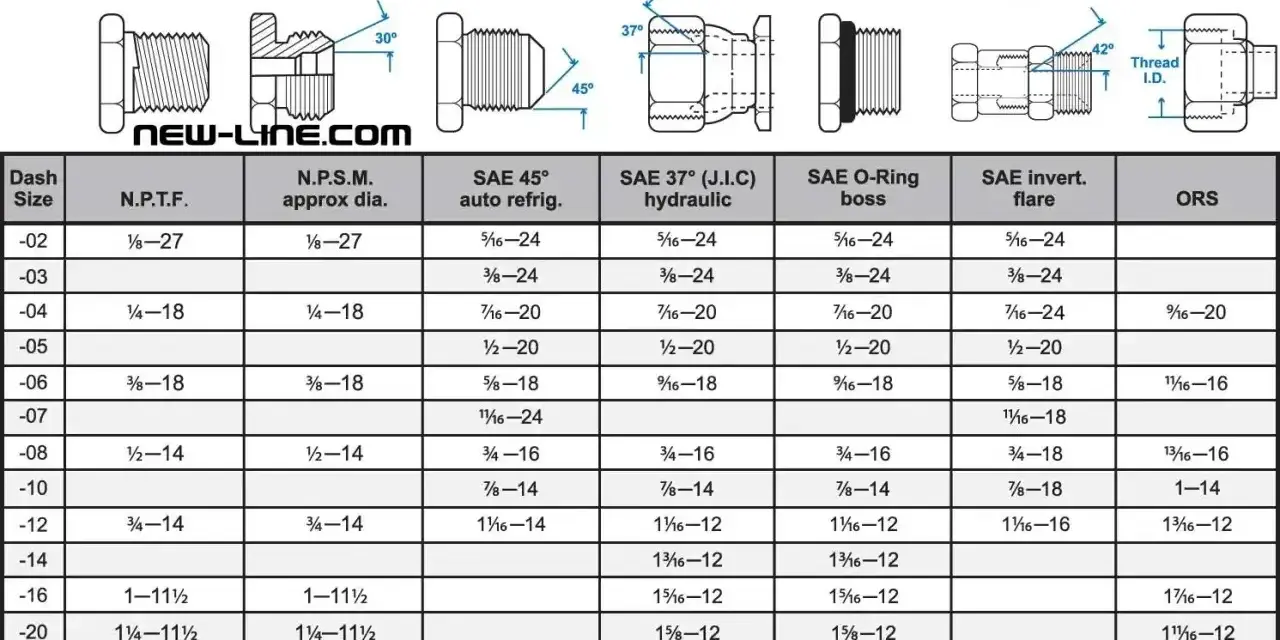

Jakie są podstawowe wymiary gwintu M8
Jeżeli mówimy o standardowym M8, chodzi o gwint metryczny zwykły, prawy i o kącie zarysu 60°. Najważniejsza liczba to średnica nominalna 8 mm, ale w praktyce równie ważny jest skok 1,25 mm, bo to on decyduje o zgodności śruby, nakrętki i narzędzi do gwintowania. Ja zawsze patrzę na M8 nie jak na jedną wartość, tylko jak na zestaw wymiarów, które muszą ze sobą zagrać.
| Parametr | Wartość bazowa | Co to znaczy w praktyce |
|---|---|---|
| Średnica nominalna | 8,0 mm | To rozmiar oznaczenia M8, nie długość śruby ani typ łba. |
| Skok standardowy | 1,25 mm | Oznacza odległość między sąsiednimi zwojami w gwincie zwykłym. |
| Kąt zarysu | 60° | To typowy kąt dla metrycznego gwintu ISO. |

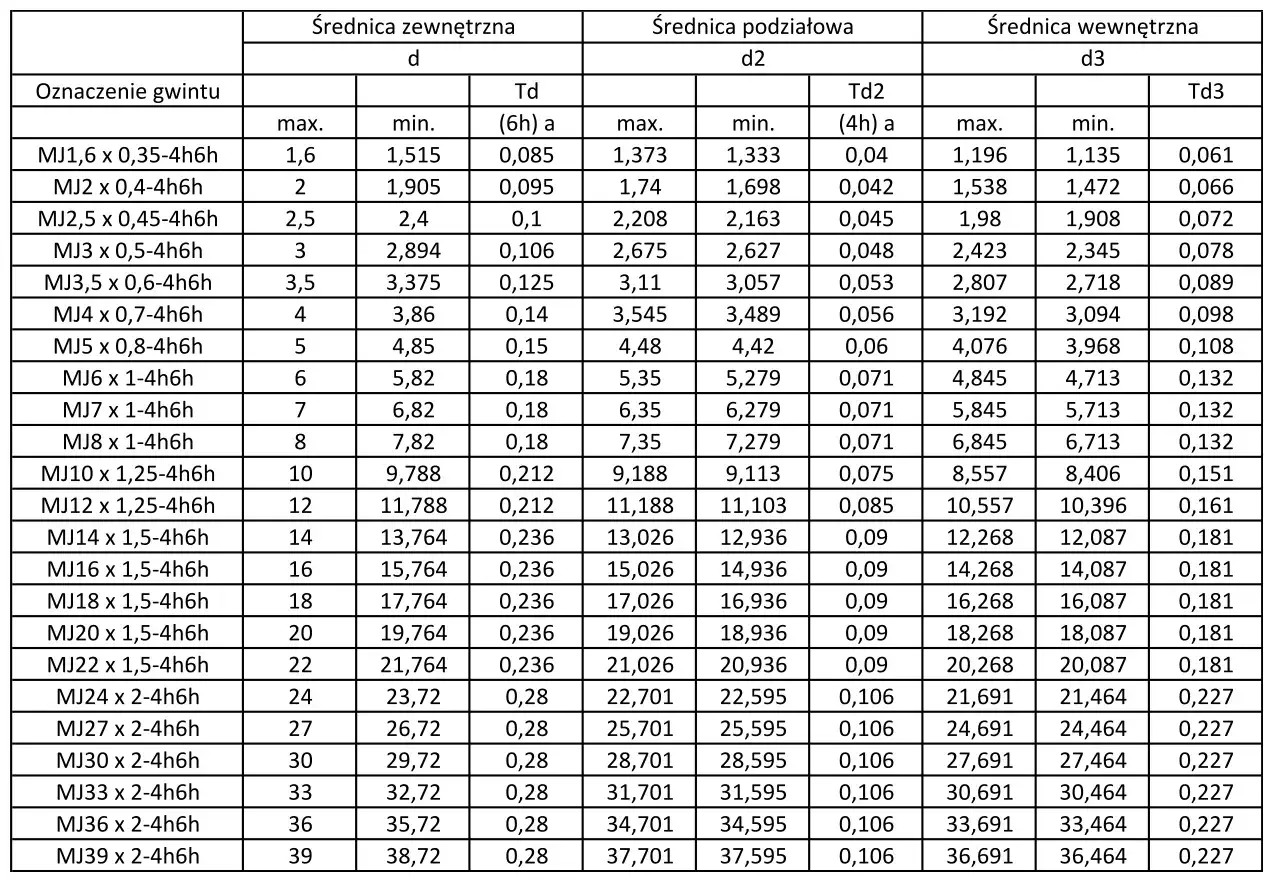

| Średnica podziałowa | 7,188 mm | Ten wymiar ma duże znaczenie dla pasowania i nośności połączenia. |
| Średnica rdzenia gwintu zewnętrznego | 6,466 mm | To bazowy wymiar najcieńszej części śruby w profilu gwintu. |
| Średnica dna gwintu wewnętrznego | 6,647 mm | To baza geometryczna dla otworu gwintowanego, nie gotowe wiertło produkcyjne. |
| Głębokość bazowa zarysu | 0,767 mm | Pomaga zrozumieć, ile materiału „pracuje” w profilu gwintu. |
| Typowe tolerancje | 6g / 6H | 6g dla gwintu zewnętrznego, 6H dla wewnętrznego. |
| Kierunek | Prawy | To standard w zdecydowanej większości śrub M8. |
To są wartości bazowe z profilu ISO, więc konkretna śruba lub nakrętka może mieć nieco inny zakres graniczny wynikający z tolerancji i powłoki. Właśnie dlatego nie opieram się wyłącznie na samym „8 mm”, tylko sprawdzam też skok i klasę pasowania. Gdy to jest już jasne, można sensownie przejść do tego, jakie odmiany M8 spotyka się w praktyce.
Jak rozumiem warianty skoku i kiedy sięgać po drobniejszy gwint
W oznaczeniu bez dodatkowego dopisku M8 oznacza zwykle skok 1,25 mm. To najpopularniejszy wariant, najlepiej dostępny i najłatwiejszy serwisowo. Drobniejsze skoki istnieją po to, żeby uzyskać precyzyjniejsze dociąganie albo lepiej dopasować połączenie do konkretnej konstrukcji, ale nie są domyślnym wyborem w zwykłym montażu.
| Oznaczenie | Skok | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| M8x1,25 | 1,25 mm | Uniwersalne połączenia, produkcja seryjna, serwis, części zamienne. | Najlepszy wybór, jeśli nie ma powodu, by zejść na drobniejszy skok. |
| M8x1,0 | 1,0 mm | Gdy liczy się drobniejsze dociąganie i większa kontrola posuwu na obrót. | Trzeba pilnować zgodności nakrętki, śruby i narzędzi; nie jest zamienny z M8x1,25. |
| M8x0,75 | 0,75 mm | Zastosowania bardziej specjalistyczne, gdzie ważna jest precyzja i gęstszy gwint. | Jest mniej odporny na pomyłki montażowe i zwykle trudniej dostępny. |
Im mniejszy skok, tym więcej obrotów potrzeba do tego samego przesunięcia, więc połączenie daje wrażenie dokładniejszego i „gęstszego”. Z drugiej strony drobny gwint gorzej znosi brud, uszkodzenia i przypadkową zamianę części, dlatego w większości warsztatów i zakładów wygrywa M8x1,25. Gdy skok jest już dobrany, kolejne pytanie brzmi zwykle: jakie wiertło i jaki otwór trzeba przygotować.
Jak dobrać wiertło i otwór przelotowy
Tu najłatwiej popełnić błąd, bo otwór pod gwint i otwór przelotowy to dwie różne rzeczy. Przy gwintowaniu M8x1,25 z prostego wzoru wychodzi 6,75 mm, ale w praktyce najczęściej używa się wiertła 6,8 mm. Tę różnicę traktuję jako normalną, bo w warsztacie liczy się nie tylko matematyka, ale też dostępność wiertła i zachowanie materiału podczas cięcia.
| Zastosowanie | Średnica | Komentarz |
|---|---|---|
| Otwór pod gwint M8x1,25 | 6,8 mm | Najczęstszy wybór do gwintowania ręcznego i maszynowego. |
| Otwór pod gwint M8x1,0 | 7,0 mm | Drobniejszy skok wymaga odpowiednio większego otworu początkowego. |
| Otwór przelotowy, close fit | 8,4 mm | Ciasne prowadzenie, gdy pozycjonowanie ma być dokładniejsze. |
| Otwór przelotowy, normal fit | 9,0 mm | Najbezpieczniejszy i najczęściej stosowany luz montażowy. |
| Otwór przelotowy, loose fit | 10,0 mm | Większy luz przy montażu, ale mniejsza kontrola pozycjonowania. |
Jeżeli detal ma być tylko skręcany śrubą M8, a nie gwintowany, to 9 mm jest rozsądnym punktem wyjścia w normalnym pasowaniu. Gdy zależy mi na bardziej ciasnym prowadzeniu elementów, schodzę do 8,4 mm, a przy swobodniejszym montażu wybieram 10 mm. Sama średnica otworu to jednak nie wszystko, bo po drugiej stronie zawsze dochodzą jeszcze nakrętka, łeb śruby i podkładka.
Z czym musi się zgadzać nakrętka, łeb i podkładka M8
W praktyce M8 nie działa w próżni. Śruba, nakrętka i podkładka muszą być dobrane jako komplet, bo dopiero wtedy połączenie trzyma wymiarowo i montuje się bez walki z kluczem. Ja przy M8 zawsze sprawdzam przede wszystkim szerokość pod klucz, grubość nakrętki i średnicę wewnętrzną podkładki.
| Element | Typowy wymiar M8 | Dlaczego to ważne |
|---|---|---|
| Nakrętka sześciokątna ISO 4032 | 13 mm pod klucz, 6,44-6,80 mm wysokości | To najczęstszy standard dla zwykłych połączeń śrubowych. |
| Śruba z łbem sześciokątnym ISO 4014/4017 | 12,73-13,00 mm pod klucz, 5,15-5,45 mm wysokości łba | Właśnie dlatego do większości M8 pasuje klucz 13 mm. |
| Podkładka płaska ISO 7089 | 8,4 mm średnicy wewnętrznej, 16 mm zewnętrznej, 1,6 mm grubości | Pomaga rozłożyć nacisk i dobrze przejść przez otwór przelotowy. |
To właśnie tutaj najlepiej widać, że samo „M8” nie mówi jeszcze wszystkiego. Dla standardowego łba sześciokątnego w Polsce i w większości Europy klucz 13 mm jest oczywisty, ale przy łbach specjalnych, imbusowych albo niskoprofilowych geometria będzie inna. Jeśli ktoś zakłada, że każde M8 wygląda tak samo, zwykle kończy z niedopasowanym narzędziem albo zbyt małą podkładką. To prowadzi już prosto do błędów, które widzę najczęściej w praktyce.
Jakie błędy przy M8 widzę najczęściej
- Mylenie otworu pod gwint z otworem przelotowym. Wiertło 6,8 mm służy do gwintowania, a 9,0 mm to typowy luz przelotowy dla M8.
- Zakładanie, że M8x1,25 i M8x1,0 są zamienne. Nie są, bo różni je skok, narzędzia i kompatybilność nakrętek.
- Dobieranie wiertła „na oko”. W stali nierdzewnej, aluminium i żeliwie to szybka droga do zatartego gwintu albo zbyt luźnego pasowania.
- Ignorowanie powłoki i tolerancji. Cynkowanie, lakier czy anodowanie potrafią zmienić odczucie montażu bardziej, niż się wydaje.
- Traktowanie łba śruby jako stałego elementu M8. Dla zwykłego łba sześciokątnego 13 mm jest normą, ale inne typy łbów mają własne wymiary.
- Liczenie na sam skok przy połączeniach narażonych na drgania. Jeśli konstrukcja pracuje w wibracji, zwykle lepiej dobrać też nakrętkę samohamowną, klej do gwintów albo inny sposób zabezpieczenia.
Najwięcej problemów nie wynika z samego gwintu, tylko z tego, że ktoś pomija materiał, powłokę albo sposób montażu. Wtedy nominalne M8 na papierze wygląda poprawnie, ale w realnym detalu zaczyna się klinować, luzować albo po prostu źle łapać klucz. Dlatego przed zamówieniem zawsze przechodzę przez jeszcze jedną krótką checklistę.
Co jeszcze sprawdzam przed zamówieniem M8 do projektu
- Czy połączenie jest przelotowe, czy gwint wchodzi bezpośrednio w korpus.
- Czy wystarczy standardowy skok 1,25 mm, czy projekt naprawdę wymaga drobniejszego gwintu.
- Czy elementy montażowe mają być obsługiwane kluczem 13 mm, czy innym standardem łba.
- Czy materiał bazowy nie wymaga większego luzu, wkładki gwintowanej albo innej technologii wykonania otworu.
- Czy po pokryciu, cynkowaniu lub malowaniu nadal zostaje miejsce na swobodny montaż.
Jeżeli mam przed sobą tylko oznaczenie M8, zawsze doprecyzowuję trzy rzeczy: skok, rodzaj otworu i standard osprzętu. Dopiero wtedy wiem, czy chodzi o zwykłą śrubę przelotową, gwintowany korpus, czy komplet z nakrętką i podkładką, który ma działać bez niespodzianek w produkcji i serwisie. W praktyce właśnie te trzy decyzje robią największą różnicę.
