Radełkowanie na rysunku technicznym to detal, który na hali albo pomaga, albo psuje cały projekt. W dobrze przygotowanej dokumentacji od razu wiadomo, jaki ma być wzór, jaka podziałka, jaka średnica przed i po obróbce oraz czy chodzi o chwyt, czy o połączenie wciskowe. Poniżej rozbieram ten temat po inżyniersku, ale bez sztucznego żargonu.
Najważniejsze zasady opisu radełkowania na rysunku
- Najczęściej spotkasz dwa wzory: prosty typu A i diamentowy typu B.
- ISO 13444 porządkuje przede wszystkim profil 90° i zestaw podziałek od 0,4 do 1,6 mm.
- Na rysunku liczy się nie tylko wzór, ale też średnica po radełkowaniu, szerokość strefy i faza wejściowa.
- Jeśli detal ma pracować jako wcisk, trzeba uwzględnić także średnicę bazową przed procesem.
- Najwięcej błędów wynika nie z samej obróbki, tylko z niepełnego zapisu w dokumentacji.

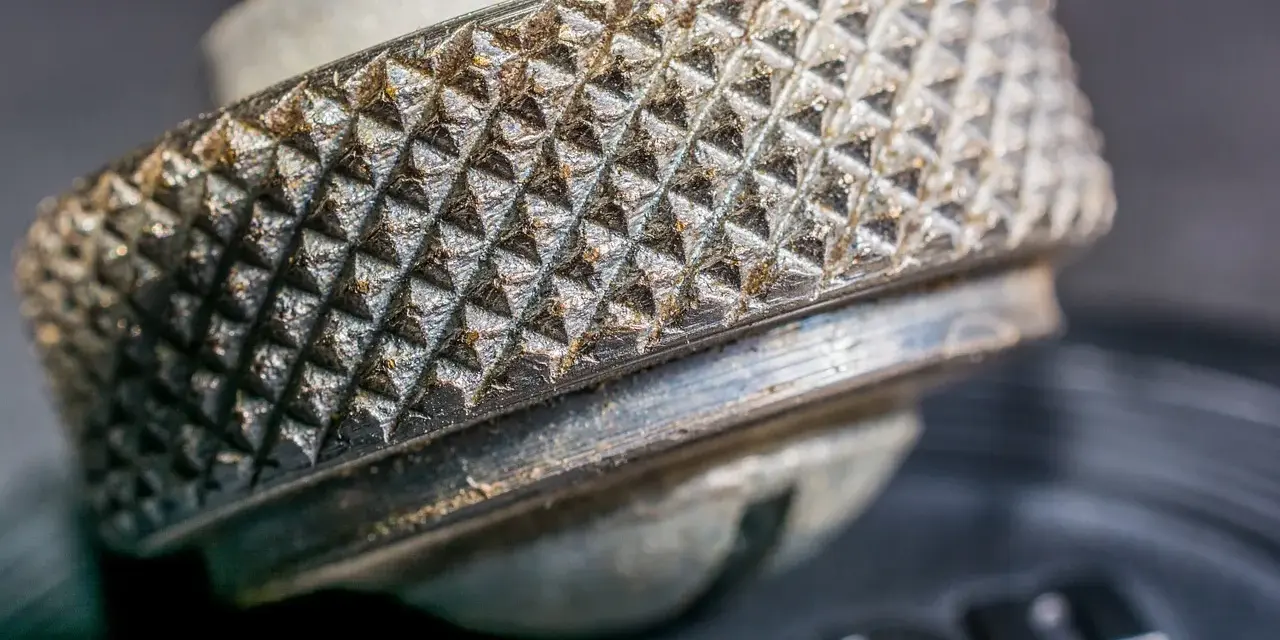

Co oznacza wzór radełkowany na detalu
W praktyce radełkowanie nie jest ozdobą, tylko funkcjonalnym wzorem na powierzchni cylindra. Stosuje się je tam, gdzie dłoniom ma być pewniej, gdzie element ma się obracać bez poślizgu albo gdzie potrzebne jest lekkie zwiększenie średnicy przed wciskiem. Najczęściej dotyczy to gałek, tulei, śrub motylkowych, rękojeści i elementów montażowych obrabianych na tokarce lub w procesie CNC.
Ja patrzę na radełkowanie jak na kontrolowaną deformację materiału. To ważne, bo nie jest to zwykłe frezowanie ani grawerowanie: materiał zostaje wyparty, a nie usunięty. Z tego powodu wzór zmienia wymiar detalu, wpływa na powierzchnię chwytu i może wymagać korekty półfabrykatu jeszcze przed obróbką.
Na rysunku technicznym dobrze opisane radełkowanie mówi więc nie tylko „co ma być widoczne”, ale też „jak to ma działać”. I właśnie od tego zaczyna się sensowne projektowanie tego elementu, a nie od samego rysowania kratki na krawędzi wałka.
Jak norma porządkuje opis radełkowania
W dokumentacji mechanicznej najważniejszym punktem odniesienia jest ISO 13444. Ta norma porządkuje radełkowanie na powierzchniach cylindrycznych i sprowadza je przede wszystkim do dwóch standardowych typów: A dla radełka prostego oraz B dla radełka diamentowego. Norma ogranicza też profil do kąta 90° i pracuje na zestawie preferowanych podziałek, co w praktyce pomaga uniknąć nadmiaru narzędzi i przypadkowych wariantów.
Najbardziej praktyczna rzecz brzmi tak: na rysunku nie trzeba odrysowywać każdego ząbka w skali rzeczywistej. Wystarczy przedstawienie wzoru zgodnie z zasadami rysunku technicznego i podanie parametrów, które jednoznacznie określają detal. ISO 13444 odsyła tu do ogólnych zasad prezentacji widoków i wymiarowania, czyli do tego, jak czytelnie opisać geometrię, zamiast ją „przeładowywać” kreską.
Warto też pamiętać o samych parametrach. Norma operuje średnicą po radełkowaniu d1, średnicą przed procesem d, podziałką p, szerokością b i fazą c. To nie są abstrakcyjne symbole z podręcznika, tylko dane, od których zależy, czy narzędzie i materiał zagrają ze sobą bez poprawki.
| Parametr | Znaczenie | Dlaczego to ważne |
|---|---|---|
| d1 | Średnica zewnętrzna po radełkowaniu | To najczęściej wymiar, który kontroluje się na gotowym detalu |
| d | Średnica przed radełkowaniem | Określa naddatek materiału i przygotowanie półfabrykatu |
| p | Podziałka radełka | Decyduje o gęstości wzoru i „agresywności” chwytu |
| b | Szerokość strefy radełkowanej | Wpływa na dobór narzędzia i na zachowanie wzoru przy krawędziach |
| c | Faza lub promień wejściowy | Pomaga rozpocząć wzór bez zgniecionych pierwszych zębów |
W samej nazwie zapisuje się zwykle odniesienie do normy, typ i podziałkę. Dla przykładu, przy średnicy po radełkowaniu 30 mm i szerokości 12 mm można spotkać zapis w stylu: ISO 13444 – A p0,8. To już nie jest opis „na oko”, tylko komunikat, który produkcja rozumie bez dopytywania o intencję projektanta.
Jak dobrać wzór i podziałkę do funkcji części

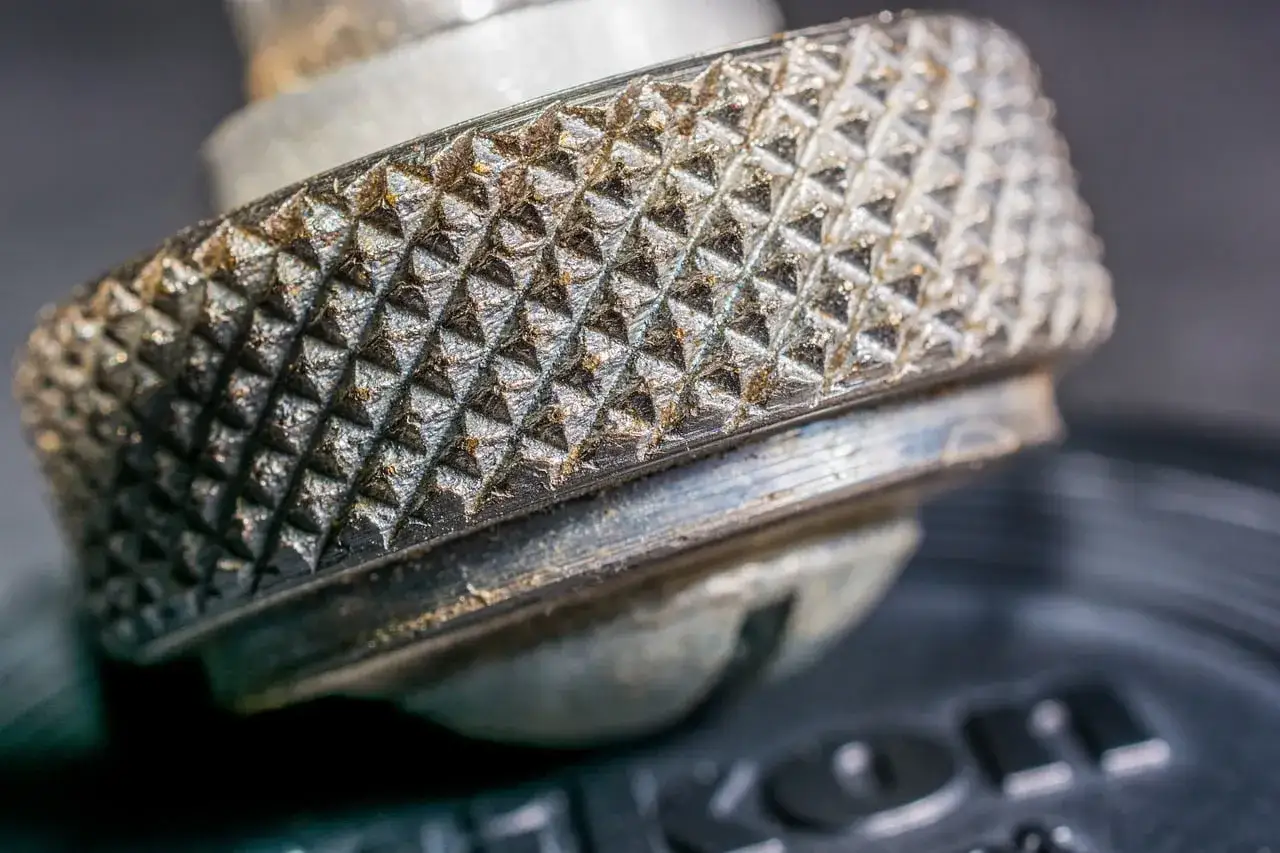

Wybór wzoru nie powinien wynikać z przyzwyczajenia, tylko z funkcji części. Radełko proste daje chwyt w jednym kierunku i bywa bardzo wygodne na elementach obracanych dłonią w osi wałka. Radełko diamentowe zapewnia lepszą przyczepność wielokierunkową, dlatego częściej widzę je na gałkach, rękojeściach i detalach, które mają pracować „pod palcem” niezależnie od ustawienia dłoni.
| Typ | Geometria | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|---|
| Typ A | Wzór prosty, linie równoległe do osi | Gałki, tuleje, elementy obracane w osi | Prostszy zapis, łatwiejsza obróbka, mniejsze ryzyko błędu | Słabszy chwyt w kierunku poprzecznym |
| Typ B | Wzór diamentowy, dwa kierunki skośne | Chwyt uniwersalny, uchwyty, elementy użytkowe | Lepsza przyczepność, bardziej „pewne” prowadzenie palców | Większa złożoność, większe wymagania wobec materiału i narzędzia |
Podziałka też ma znaczenie większe, niż wielu projektantów zakłada na początku. Drobna podziałka daje wzór bardziej subtelny, „techniczny” i wygodny dla mniejszych detali. Grubsza podziałka potrafi poprawić chwyt w rękawicy albo na większej gałce, ale na małej średnicy szybko wygląda topornie i może zjadać zbyt dużo materiału.
W praktyce upraszczam dobór podziałki tak: im mniejsza średnica i węższa strefa, tym ostrożniej z agresywnym wzorem. ISO 13444 porządkuje to przez zestaw preferowanych wartości, a nie przez pełną dowolność. To dobrze, bo ogranicza chaos narzędziowy i zmniejsza ryzyko, że w jednym zakładzie każdy będzie rozumiał „drobne radełko” trochę inaczej.
| Zakres średnicy detalu | Praktycznie sensowna podziałka |
|---|---|
| Do ok. 6 mm | 0,4-0,6 mm |
| Około 6-20 mm | 0,5-1,0 mm |
| Około 20-60 mm | 0,6-1,2 mm |
| Powyżej 60 mm | 0,8-1,6 mm |
To nie jest sztywna reguła produkcyjna, tylko praktyczny skrót normowych zależności. Jeśli detal ma pracować w mocno określonym środowisku, ja zawsze sprawdzam jeszcze materiał, rodzaj chwytu i to, czy powierzchnia ma pozostać czysta po montażu. Stąd już tylko krok do samego zapisu na rysunku.
Jak zapisać wymiary, żeby produkcja nie zgadywała
Najlepszy zapis to taki, który mówi wszystko jednym spojrzeniem. W przypadku radełkowania trzeba zwykle podać typ, podziałkę, szerokość i średnicę po procesie. Jeżeli detal ma być wykonany z wciskiem albo ma pracować jako powierzchnia funkcjonalna, warto dopisać także średnicę przed radełkowaniem oraz wymagania dotyczące kontroli po obróbce.
| Co wpisać | Jak to czytam | Po co to się pojawia |
|---|---|---|
| Odniesienie do normy | ISO 13444 | Porządkuje sposób opisu i eliminuje dowolność |
| Typ A albo B | Wzór prosty lub diamentowy | Od razu wiadomo, jak ma wyglądać powierzchnia |
| Podziałka p | Np. 0,8 mm | Określa gęstość wzoru i dobór narzędzia |
| Średnica d1 | Średnica gotowej powierzchni | To punkt odniesienia dla kontroli jakości |
| Średnica d | Średnica przed radełkowaniem | Pomaga przygotować półfabrykat i uniknąć nadmiaru materiału |
| Faza c lub promień | Wejście wzoru | Chroni pierwsze zęby przed zgnieceniem i poprawia estetykę |
Norma podaje też prostą zależność między średnicą przed i po obróbce. Dla typu A przybliżenie wynosi d = d1 - 0,5p, a dla typu B d = d1 - 0,67p. Żeby nie zostawiać tego w abstrakcji: jeśli d1 ma 30 mm, a p 0,8 mm, to dla typu A wychodzi około 29,6 mm, a dla typu B około 29,46 mm. Różnica wydaje się mała, ale w przygotowaniu półfabrykatu to już konkret.
Ważna jest też faza. Przy szerokości strefy co najmniej 6 mm norma dopuszcza przyjęcie fazy równej podziałce, a przy węższych strefach faza powinna być mniejsza od p. Jeśli zamiast fazy lepiej pasuje promień, też można go zastosować. W praktyce ogranicza to zgniecenie pierwszych i ostatnich zębów oraz poprawia start narzędzia.
Jeżeli radełkowana powierzchnia ma być elementem wcisku, sam wzór nie wystarcza. Wtedy podaję również tolerowany wymiar bazowy przed procesem i minimalny wymiar po radełkowaniu, bo właśnie ten przyrost decyduje o sile połączenia. Bez tego produkcja będzie zgadywać, a to w CNC kończy się najczęściej dodatkowymi pytaniami albo próbą „ustawienia na czuja”.
Najczęstsze błędy przy projektowaniu pod CNC
Najwięcej problemów widzę nie na etapie samej obróbki, tylko przy czytaniu niepełnego rysunku. To zwykle nie jest błąd operatora, tylko zbyt lakoniczny zapis projektanta. Jeśli powierzchnia ma być radełkowana, a dokumentacja pokazuje wyłącznie wzór bez typu, podziałki i wymiaru po procesie, to ktoś na końcu i tak będzie musiał doprecyzować założenia.
- Rysowanie samego wzoru bez opisu - ładnie wygląda, ale niczego nie rozstrzyga.
- Mylenie średnicy bazowej z gotową - w radełkowaniu materiał się przemieszcza, więc to nie są te same liczby.
- Ignorowanie fazy wejściowej - bez niej wzór na krawędzi potrafi się zgnieść albo urwać.
- Zbyt agresywna podziałka na małej średnicy - efekt jest ciężki wizualnie i trudniejszy do stabilnej produkcji.
- Brak uwzględnienia materiału - miękkie stopy aluminium, mosiądz czy tworzywa zachowują się inaczej niż stal.
- Zakładanie, że radełko zawsze poprawi chwyt - zbyt ostre lub zbyt gęste potrafi być po prostu niewygodne.
W CNC dochodzi jeszcze kolejność operacji. Jeśli po radełkowaniu planujesz ponowne toczenie albo szlifowanie, łatwo spłaszczyć wzór i zniszczyć funkcję chwytu. Ja traktuję radełkowanie jako operację, po której nie powinno się już „poprawiać średnicy” bez bardzo dobrego powodu. To jeden z tych momentów, gdzie oszczędność na planowaniu wraca jako poprawka na produkcji.
Drugi częsty błąd to zbyt duża wiara w jeden uniwersalny zapis. W praktyce ten sam detal może zachowywać się inaczej na aluminium, stali i tworzywie, a na wynik wpływa też stan narzędzia, tarcie i jakość prowadzenia. Dlatego przy ważniejszych częściach zawsze wolę doprecyzować nie tylko sam wzór, ale też oczekiwany efekt funkcjonalny.
Kiedy radełkowanie lepiej zastąpić innym rozwiązaniem
Nie każdy detal potrzebuje radełka. Jeśli część ma być łatwa do czyszczenia, pracuje w środowisku zabrudzeń albo ma zachować wyjątkowo gładką geometrię montażową, wzór na powierzchni może bardziej przeszkadzać niż pomagać. Dotyczy to zwłaszcza elementów, które później są często rozbierane, myte albo mają kontakt z mediami, gdzie osadzanie się brudu jest realnym problemem.
W takich sytuacjach rozważam inne sposoby poprawy chwytu albo połączenia. Czasem lepiej sprawdzają się nacięcia frezowane, lokalna tekstura, powłoka zwiększająca tarcie, a przy elementach ergonomicznych także gumowy lub wtryskiwany overmold. Wybór zależy od tego, czy ważniejszy jest chwyt, wygląd, łatwość czyszczenia, czy stabilność wymiaru.
Radełkowanie nie jest też najlepszym wyborem, gdy detal ma zachować bardzo ścisłą geometrię po obróbce i nie ma miejsca na naddatek materiału. Ponieważ wzór powstaje przez przemieszczenie materiału, zawsze niesie ryzyko lokalnego wzrostu średnicy, a czasem także nierównego wykończenia na krawędziach. Dla niektórych części to drobiazg, dla innych - powód do odrzutu.
Najkrócej mówiąc: jeśli wzór ma działać, a nie tylko wyglądać, wybór procesu trzeba powiązać z funkcją detalu. Wtedy dokumentacja nie staje się dekoracją, tylko realnym narzędziem produkcyjnym.
Co sprawdzam przed wysłaniem rysunku na halę
Przed zwolnieniem detalu do produkcji sprawdzam kilka rzeczy i robię to zawsze w tej samej kolejności. To oszczędza pytań z warsztatu i skraca czas wdrożenia, zwłaszcza gdy projekt trafia do CNC po raz pierwszy.
- Czy wskazałem typ wzoru: A albo B.
- Czy podziałka jest zgodna z funkcją części i możliwościami narzędzia.
- Czy podałem średnicę po radełkowaniu, a jeśli trzeba, także średnicę bazową przed procesem.
- Czy szerokość strefy jest wystarczająca i ma sensowną fazę lub promień wejściowy.
- Czy materiał naprawdę nadaje się do takiego procesu bez nadmiernego smużenia, pękania albo zgniecenia wzoru.
- Czy kontrola jakości wie, co ma mierzyć: sam wzór, szerokość strefy, czy również końcową średnicę.
Jeżeli te punkty są jasne, radełkowanie przestaje być problemem interpretacyjnym, a staje się po prostu dobrze opisanym elementem technologii. I właśnie tak powinien działać rysunek techniczny: nie zostawiać domysłów, tylko prowadzić produkcję do jednego, przewidywalnego wyniku.
