Sterowanie maszyną CNC w obróbce metali to nie tylko wygodny ekran i plik z G-code. W praktyce liczy się stabilny ruch, reakcja na sygnały bezpieczeństwa, zgodność z napędami i to, czy system da się rozbudować bez kosztownej wymiany całej elektroniki. LinuxCNC jest tu ciekawą opcją, bo łączy otwarte oprogramowanie z architekturą, którą można dopasować do starszej frezarki, tokarki albo bardziej niestandardowej maszyny.
Najważniejsze informacje o sterowaniu CNC na Linuksie
- To nie jest CAM ani CAD, tylko warstwa sterująca maszyną, która wykonuje ruch, obsługuje I/O i reaguje na bezpieczeństwo.
- Do pracy z realną maszyną potrzebuje środowiska czasu rzeczywistego, a do testów może działać w trybie symulacji.
- W praktyce najlepiej sprawdzają się konfiguracje z kartami Mesa albo EtherCAT, a port równoległy ma sens głównie w prostych retrofitach.
- Projekt jest aktywnie rozwijany i nadal dobrze pasuje do modernizacji frezarek, tokarek oraz maszyn wieloosiowych.
- Największe ryzyko wdrożenia to nie sam program, tylko latencja, okablowanie, strojenie napędów i źle policzone I/O.
Czym jest LinuxCNC i do czego naprawdę się nadaje
LinuxCNC to oprogramowanie sterujące maszyną, a nie program do projektowania części ani generowania ścieżek. Plik G-code powstaje zwykle w CAM, a tutaj trafia już gotowa instrukcja ruchu. System odpowiada za interpretację kodu, planowanie trajektorii, homing, reakcję na krańcówki, sygnał awaryjny, a także za elementy pomocnicze jak chłodzenie, smarowanie czy zmiana narzędzia.
W obróbce metali ma to duże znaczenie, bo nawet dobra ścieżka CAM nie uratuje słabego sterowania. Jeśli posuw jest niestabilny, wrzeciono spóźnia reakcję albo sygnał z czujnika ginie po drodze, efekt widać od razu na powierzchni, tolerancji i zużyciu narzędzia. Dlatego ten system bywa wybierany przy modernizacji starszych frezarek i tokarek, gdzie mechanika wciąż ma sens, ale elektronika już nie.
W dokumentacji LinuxCNC pojawiają się też funkcje, których nie kojarzy się z prostym sterowaniem amatorskim, takie jak gwintowanie sztywne czy kompensacja narzędzia. To ważny sygnał: mówimy o bazie, która może obsłużyć poważniejszą produkcję, ale tylko wtedy, gdy cała reszta układu jest równie dobrze przygotowana.
Największą przewagą jest tu elastyczność. Można zbudować prostą konfigurację krokową, ale też bardziej rozbudowane stanowisko z serwami, sondą narzędziową, dodatkowymi wejściami i wyjściami albo nietypową kinematyką. To prowadzi prosto do pytania, co dzieje się w środku i dlaczego w CNC tak ważny jest czas rzeczywisty.
Jak działa sterowanie w czasie rzeczywistym
W praktyce działają tu trzy warstwy: interpreter zadań, moduł ruchu i warstwa I/O. Interpreter czyta G-code, planuje kolejne operacje i przekazuje je dalej. Moduł ruchu wykonuje rzeczywiste obliczenia trajektorii w czasie rzeczywistym, a HAL łączy logikę programu z czujnikami, napędami i innym hardware’em. Taki podział wygląda technicznie, ale w zakładzie daje prostą korzyść: maszyna reaguje przewidywalnie, a nie „mniej więcej dobrze”.
Dokumentacja LinuxCNC jasno pokazuje, że do sterowania realną maszyną potrzebny jest kernel z obsługą czasu rzeczywistego. Dla testów, nauki i sprawdzania konfiguracji system może działać w trybie symulacji na zwykłym jądrze. To ważne rozróżnienie, bo pozwala bezpiecznie przygotować konfigurację zanim podłączysz napędy i wrzeciono.
W typowej konfiguracji servo period rzędu 1 000 000 ns daje 1 kHz obliczeń i dla wielu maszyn jest wystarczające. Przy bardziej wymagającym closed-loop można zejść do 200 000 ns, czyli 5 kHz, ale wtedy rosną wymagania wobec komputera i strojenia napędów. Z własnego doświadczenia powiem krótko: im szybciej zaczynasz walczyć z timingiem, tym mniej opłaca się oszczędzać na złym hostcie.
To właśnie tu wychodzi różnica między demonstracją a produkcją. Jeśli sterowanie ma pracować przy stali, a nie tylko w symulacji, architektura sprzętowa przestaje być dodatkiem i staje się częścią procesu. Właśnie dlatego kolejna decyzja dotyczy interfejsu do maszyny.
Jakie podzespoły najlepiej współpracują z tym systemem
Dokumentacja projektu pokazuje kilka dróg komunikacji z maszyną: od klasycznego portu równoległego, przez karty Mesa i Ethernet, po EtherCAT. W praktyce do obróbki metali najczęściej wybiera się rozwiązanie, które przenosi krytyczne zadania poza zwykły komputer, bo to poprawia stabilność i upraszcza rozbudowę.
| Opcja | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|

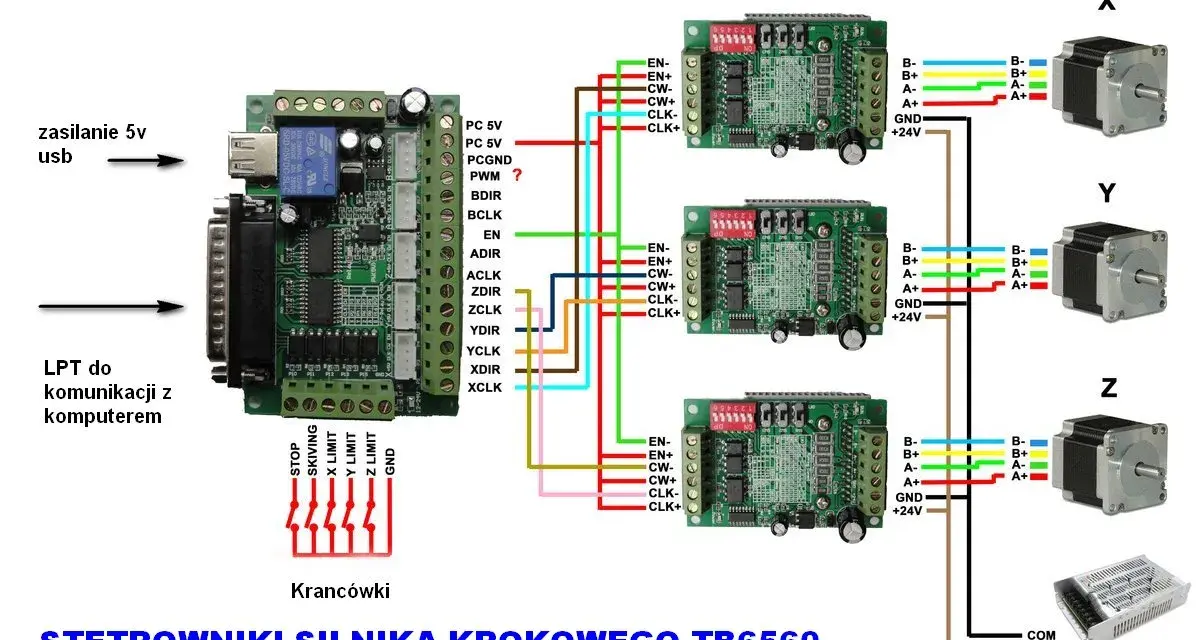

| Port równoległy | Prosty retrofit, niskobudżetowa maszyna krokowa | Niski koszt, prosta konfiguracja | Wrażliwość na latencję, mało I/O, dobre tylko dla prostych sygnałów |
| Mesa przez Ethernet lub PCIe | Większość sensownych modernizacji frezarki i tokarki | Obliczenia czasu rzeczywistego po stronie karty, duża elastyczność, wiele opcji rozbudowy | Wyższy koszt wejścia, trzeba poprawnie dobrać firmware i konfigurację |
| EtherCAT | Serwa, więcej osi, większa integracja z automatyką | Skalowalność, synchronizacja, wygodna integracja z napędami | Więcej pracy przy uruchomieniu i dokumentacji elektrycznej |
| USB | Panel operatorski lub urządzenia pomocnicze | Wygodne dla akcesoriów | Nie jest interfejsem czasu rzeczywistego dla głównego sterowania |
Przy konfiguracjach wspieranych przez PnCconf dokumentacja mówi o maksymalnie dwóch kartach Mesa i trzech portach równoległych, ale port równoległy nadaje się wyłącznie do prostego, wolniejszego I/O. To dobrze pokazuje hierarchię: im bardziej wymagająca maszyna, tym mniej sensu ma oszczędzanie na warstwie komunikacji.
W praktyce najczęściej zaczynałbym od komputera x86. ARM, w tym Raspberry Pi, bywa używany, ale przy pierwszym wdrożeniu produkcyjnym ważniejsze są przewidywalność, wsparcie i łatwość diagnostyki niż sama kompaktowość sprzętu.
Na poziomie dystrybucji najbezpieczniej trzymać się ścieżki opisanej w dokumentacji projektu: Debian lub Ubuntu, ewentualnie obraz Live/USB do testów. To nie jest detal poboczny, bo od wyboru systemu zależy łatwość aktualizacji, diagnostyki i przyszłego wsparcia.
Sam software nie wymaga opłaty licencyjnej, ale to nie znaczy, że wdrożenie jest tanie. Budżet zjadają zwykle karty I/O, napędy, czujniki bezpieczeństwa, przewody ekranowane i czas na diagnostykę, a nie sam system sterowania. Z tego powodu kolejny krok powinien dotyczyć planu wdrożenia, nie samego zakupu.
Jak zaplanować wdrożenie w warsztacie
Jeśli wdrażam taki system w warsztacie, zaczynam nie od instalacji, tylko od audytu maszyny. Trzeba wiedzieć, ile osi ma układ, czy napędy są krokowe czy serwo, jakie sygnały generują krańcówki, czy wrzeciono ma sterowanie prędkością i czy potrzebna będzie obsługa sondy, chłodziwa lub zmieniarki. Bez tego łatwo kupić kartę, która będzie teoretycznie zgodna, ale praktycznie niewygodna.
- Najpierw sprawdź bezpieczeństwo - E-stop, krańcówki, odcięcie napędów i logikę awaryjną.
- Potem osadź ruch - kierunki, skale osi, home i backlash, czyli luzy śrub i napędów.
- Dopiero na końcu strojenie - posuwy, przyspieszenia, spindle, kompensacje i probing.
- Zawsze testuj na symulacji - zanim podasz zasilanie na napędy, przejdź przez G-code i konfigurację.
- Planuj rozbudowę z góry - jeśli za pół roku dojdzie sonda albo dodatkowa oś, zostaw wolne I/O.
W tym etapie kluczowe jest też rozsądne liczenie czasu. Sama instalacja systemu jest zwykle najmniej problematyczna; najwięcej godzin pożerają sygnały krańcowe, ekranowanie przewodów, kierunek silników i strojenie parametrów ruchu. Jeśli ktoś mówi, że „to tylko software”, to zwykle jeszcze nie był przy szafie elektrycznej.
Dobry znak, że konfiguracja zmierza we właściwą stronę, to stabilne homing, brak fałszywych alarmów i powtarzalna pozycja narzędzia po kilku cyklach. Dopiero wtedy ma sens przejść do prób obróbczych w aluminium, a potem w stali.
Gdzie najczęściej pojawiają się błędy i kiedy lepiej wybrać coś innego
Najczęstszy błąd polega na myleniu „działa na biurku” z „działa na maszynie”. W symulacji G-code przejdzie bez problemu, ale prawdziwy sygnał z krańcówki, szum w ekranowaniu albo zbyt agresywne przyspieszenie potrafią zatrzymać projekt na kilka dni. Drugi klasyk to niedoszacowanie I/O: na papierze starczy, a potem brakuje wejścia na sondę, wyjścia na chłodziwo i jeszcze jednego sygnału na lampę stanu.Warto też uważać na zbyt ambitny start. Jeżeli celem jest szybkie uruchomienie jednej maszyny z pełnym wsparciem producenta i minimum własnej integracji, zamknięty sterownik bywa rozsądniejszy. LinuxCNC wygrywa tam, gdzie chcesz kontrolować szczegóły, przerabiać starszy park maszynowy albo budować nietypowe rozwiązanie, ale to zwykle oznacza więcej odpowiedzialności po stronie integratora.
| Sytuacja | LinuxCNC | Zamknięty sterownik |
|---|---|---|
| Retrofit starszej frezarki | Zwykle bardzo dobry wybór | Może być za sztywny lub zbyt drogi |
| Prosta maszyna do szybkiego uruchomienia | Możliwy, ale nie zawsze najszybszy | Często prostszy start |
| Nietypowa kinematyka, dodatkowe I/O, sonda, automatyka | Mocna strona systemu | Zależne od producenta, czasem ograniczone |
| Potrzeba wsparcia jednego dostawcy | Słabszy model odpowiedzialności | Lepsze wsparcie producenta |
Jeśli patrzę na to pragmatycznie, najlepsze wdrożenia zaczynają się od jasno opisanych wymagań, a nie od zakupu „popularnej karty”. To prowadzi do ostatniego pytania: co przygotować, zanim narzędzie po raz pierwszy wejdzie w materiał.
Co przygotować przed pierwszym cięciem stali
Zanim uruchomisz obróbkę właściwą, przygotuj krótki pakiet kontrolny: mapę sygnałów, listę osi, parametry napędów, plan homingu, ustawienia awaryjne i testową ścieżkę z prostym ruchem po prostokącie oraz łuku. To brzmi banalnie, ale właśnie takie próby szybko pokazują, czy geometria, skale i kierunki są poprawne.
- Sprawdź, czy E-stop odcina to, co ma odcinać, i czy po zaniku zasilania maszyna wraca do bezpiecznego stanu.
- Zweryfikuj, czy wrzeciono startuje i zatrzymuje się zgodnie z oczekiwaniem, zanim dasz mu realne obciążenie.
- Przejedź kilka krótkich cykli homingu, zamiast zakładać, że jeden test wystarczy.
- Zostaw sobie zapis działającej konfiguracji, bo przy CNC dobra kopia robocza oszczędza więcej czasu niż kolejna godzina szukania błędu.
W obróbce metalu najwięcej zyskują nie najbardziej efektowne konfiguracje, tylko te, które są przewidywalne, dobrze okablowane i spokojnie przetestowane. Jeśli te trzy warunki są spełnione, sterowanie na Linuksie potrafi być bardzo solidnym rdzeniem maszyny, a nie tylko ciekawostką dla hobbystów.
