Frezy w CNC i obróbce metalu nie są narzędziami zamiennymi jeden do jednego. W praktyce rodzaje frezów trzeba czytać przez pryzmat operacji, materiału i sztywności całego układu, bo to one decydują o jakości powierzchni, czasie cyklu i trwałości narzędzia. W tym artykule porządkuję najważniejsze typy, pokazuję ich typowe zastosowania i podpowiadam, jak uniknąć kosztownych błędów przy doborze.
Najważniejsze różnice decydują o jakości, czasie i koszcie obróbki
- Najpierw wybiera się operację - planowanie, rowkowanie, profilowanie, wykańczanie albo gwintowanie.
- Dopiero potem dobiera się geometrię - liczbę ostrzy, promień naroża, kąt spirali i średnicę.
- Frezy monolityczne dają dużą precyzję i świetnie sprawdzają się w detalach, a składane są zwykle lepsze przy większych seriach i większym zdjęciu materiału.
- Więcej rowków zwykle poprawia sztywność i wykończenie, ale zmniejsza przestrzeń na wiór.
- Chłodzenie, wysięg i oprawka często wpływają na efekt bardziej niż sama marka frezu.
- Najczęstszy błąd to dobór narzędzia tylko pod średnicę, bez uwzględnienia materiału i strategii skrawania.
Jak czytam podział frezów w praktyce
Gdy dobieram narzędzie do CNC, nie zaczynam od katalogu, tylko od pytania: co dokładnie ma zrobić frez na detalu? Taki porządek oszczędza czas, bo ten sam kształt narzędzia może być dobry w jednej operacji i zupełnie nietrafiony w innej. W warsztacie najwygodniej patrzeć na frezy w trzech warstwach: według zadania, według budowy i według geometrii roboczej.
| Perspektywa | Co opisuje | Dlaczego to ważne |
|---|---|---|
| Operacja | Planowanie, rowkowanie, profilowanie, gwintowanie | To od niej zaczyna się wybór narzędzia |
| Budowa | Monolityczny czy składany | Wpływa na koszt, sztywność i ekonomię serii |
| Geometria | Liczba ostrzy, kąt spirali, promień naroża, powłoka | Określa zachowanie wióra i żywotność frezu |
Jeśli źle ustawisz tę kolejność, łatwo kupić narzędzie, które wygląda dobrze w katalogu, ale nie pasuje do procesu. Ja zawsze zaczynam od pytania: czy potrzebuję szybko zdjąć naddatek, czy raczej wykończyć powierzchnię i utrzymać wymiar. Kiedy to jest jasne, reszta wyboru staje się znacznie prostsza. Następny krok to już konkretne typy narzędzi używane na co dzień w obróbce metali.

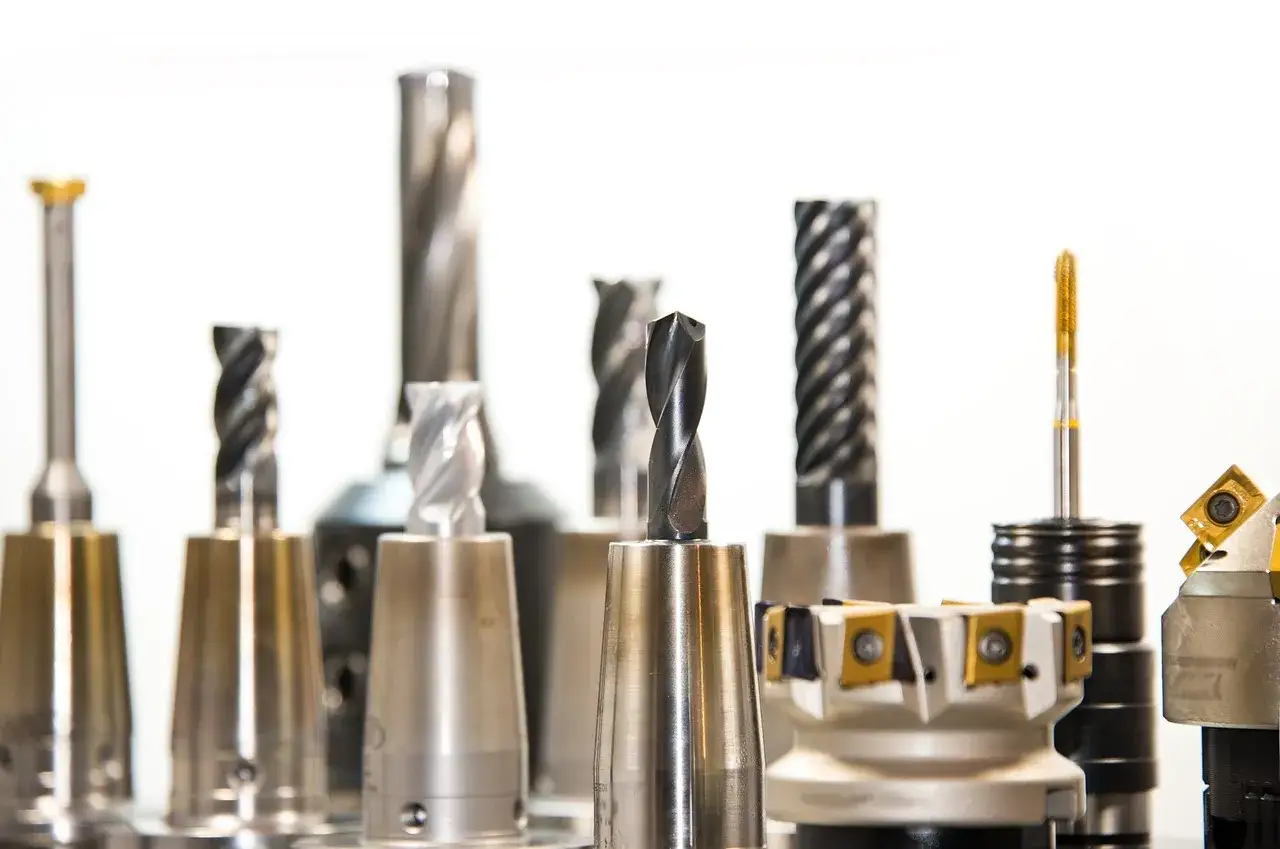

Najczęściej spotykane frezy w obróbce metali
W praktyce najwięcej pracy wykonują narzędzia do kilku powtarzalnych zadań: planowania, frezowania kieszeni, profilowania, robienia rowków i wykańczania kształtów 3D. Właśnie tutaj najlepiej widać, że nie ma jednego „uniwersalnego” frezu. Jest raczej zestaw narzędzi, z których każde ma własny zakres sensownego użycia.
| Typ frezu | Najlepsze zastosowanie | Co go wyróżnia | Ograniczenia |
|---|---|---|---|
| Frez czołowy | Planowanie dużych płaszczyzn | Dobrze radzi sobie z równym zbieraniem materiału i wykończeniem powierzchni | Nie jest najlepszy do głębokich kieszeni i ciasnych geometrii |
| Frez palcowy / walcowo-czołowy | Rowki, kieszenie, kontury, obróbka uniwersalna | Najbardziej wszechstronny wybór w CNC | Nie zawsze wygrywa wydajnością na dużych płaszczyznach |
| Frez kulisty | Kształty 3D, formy, matryce, powierzchnie przestrzenne | Umożliwia płynne odwzorowanie krzywizn | Na płaskich powierzchniach bywa po prostu nieopłacalny |
| Frez zgrubny | Szybkie zdejmowanie naddatku | Usuwa materiał agresywnie i ogranicza drgania | Zostawia gorszą jakość powierzchni |
| Frez tarczowy / do rowków | Wąskie rowki, szczeliny, cięcia boczne | Sprawdza się tam, gdzie trzeba pracować w ograniczonej szerokości | Wymaga dobrej kontroli wióra i sztywnego ustawienia |
| Frez kątowy / fazujący | Fazy, zbocza, powierzchnie pod kątem | Przyspiesza obróbkę krawędzi i przygotowanie detalu | Nie zastąpi narzędzia do głębokiego frezowania profilu |
| Frez do gwintów | Gwintowanie frezem, także w trudniejszych materiałach | Daje dużą elastyczność i pozwala obrabiać różne średnice tym samym narzędziem | Wymaga poprawnego programu i stabilnej maszyny |
| Frez wysokoposuwowy | Strategie dynamiczne i szybkie usuwanie naddatku | Pracuje na małym zagłębieniu promieniowym, ale z wysokim posuwem | Nie jest narzędziem do każdej kieszeni i każdej geometrii |
Najważniejsza różnica między nimi nie polega na nazwie, tylko na tym, jak narzędzie wchodzi w materiał. Frez czołowy zwykle wygrywa na dużych płaszczyznach, palcowy jest bardziej uniwersalny, kulisty jest niezastąpiony przy 3D, a zgrubny i wysokoposuwowy robią robotę wtedy, gdy priorytetem jest szybkie zdjęcie naddatku. Przy planowaniu często spotyka się narzędzia z kątem wejścia około 45°, bo łagodniej obciążają skrawanie i dobrze sprawdzają się na powierzchniach płaskich. Sam kształt to jednak tylko połowa decyzji, bo druga połowa dotyczy sposobu budowy narzędzia.
Frezy monolityczne i składane mają zupełnie inną logikę pracy
W tej części wybór jest prosty tylko z pozoru. Frez monolityczny to narzędzie wykonane z jednego materiału roboczego, najczęściej z węglika spiekanego albo HSS. Frez składany ma korpus i wymienne płytki, więc pozwala lepiej rozłożyć koszt na dłuższą serię i większą liczbę sztuk. Oba rozwiązania są potrzebne, ale nie w tych samych warunkach.
| Cecha | Monolityczny | Składany |
|---|---|---|
| Sztywność | Bardzo dobra przy małych średnicach i precyzyjnych detalach | Wysoka przy większych średnicach, ale zależy od korpusu i płytek |
| Zakres prac | Kieszenie, kontury, 3D, małe elementy | Planowanie, zgrubne zdejmowanie materiału, duże powierzchnie |
| Koszt startowy | Zwykle niższy | Wyższy, bo płacisz za korpus i system mocowania |
| Koszt eksploatacji | Po zużyciu często wymienia się całe narzędzie | Wymienia się płytki, więc koszt jednostkowy bywa korzystniejszy |
| Kiedy zwykle wygrywa | Precyzja, krótkie serie, ograniczona przestrzeń robocza | Produkcja seryjna, większe zdjęcie naddatku, duże płaszczyzny |
Jeżeli obrabiasz cienkościenne części albo skomplikowaną geometrię, monolit częściej daje spokojniejszy proces. Jeśli natomiast jedziesz serię na dużej powierzchni, narzędzie składane zwykle szybciej broni się ekonomicznie. W praktyce największą różnicę robi nie sama cena zakupu, tylko koszt jednego poprawnie wykonanej operacji. Po stronie konstrukcji wszystko jeszcze bardziej zależy od materiału i strategii skrawania.
Jak dobierać frez do materiału i operacji
Tu zaczyna się najwięcej nieporozumień. Ten sam frez może działać dobrze na aluminium, a zupełnie przeciętnie na stali nierdzewnej. Dlatego ja patrzę najpierw na materiał obrabiany, a dopiero potem na średnicę czy nazwę handlową narzędzia. W CNC materiał prawie zawsze dyktuje geometrię, liczbę ostrzy i rodzaj powłoki.
| Materiał | Co zwykle działa | Czego unikam |
|---|---|---|
| Aluminium | 2-3 ostrza, duża przestrzeń na wiór, polerowane rowki, ostre krawędzie | Zbyt wielu ostrzy i narzędzi, które duszą wiór |
| Stal konstrukcyjna | 4 ostrza, powłoka zwiększająca odporność na temperaturę, stabilna oprawka | Za małej sztywności i pracy na zbyt małym posuwie |
| Stal nierdzewna | Ostre krawędzie, dobra ewakuacja wióra, chłodzenie przez wrzeciono, jeśli jest dostępne | Tarcia zamiast cięcia i przegrzewania krawędzi |
| Żeliwo | Narzędzia odporne na ścieranie i stabilna geometria | Nadmiernego „wygładzania” zamiast kontrolowanej, stabilnej obróbki |
| Stal hartowana | Dedykowane frezy do twardych materiałów, mały naddatek, sztywna maszyna | Zbyt dużego wysięgu i przypadkowego narzędzia uniwersalnego |
Tu szczególnie ważna jest liczba ostrzy. Mniej rowków daje więcej miejsca na wiór, więc dobrze sprawdza się przy aluminium i agresywnym rowkowaniu. Więcej rowków podnosi sztywność i poprawia wykończenie, dlatego częściej trafia do stali i operacji wykańczających. Przy średnich warunkach 4 ostrza bywają rozsądnym kompromisem, a przy strategiach wysokowydajnych liczy się już nie tylko liczba ostrzy, ale też droga narzędzia i to, jak prowadzi się wiór. Jeśli wchodzi gwintowanie frezem, zyskujesz elastyczność średnicy i często bezpieczniejszą obróbkę w trudniejszym materiale, ale płacisz za to dłuższym czasem cyklu i potrzebą dobrego programu CAM. Gdy materiał jest już przypisany, zostaje geometria, a ona często decyduje o żywotności narzędzia.

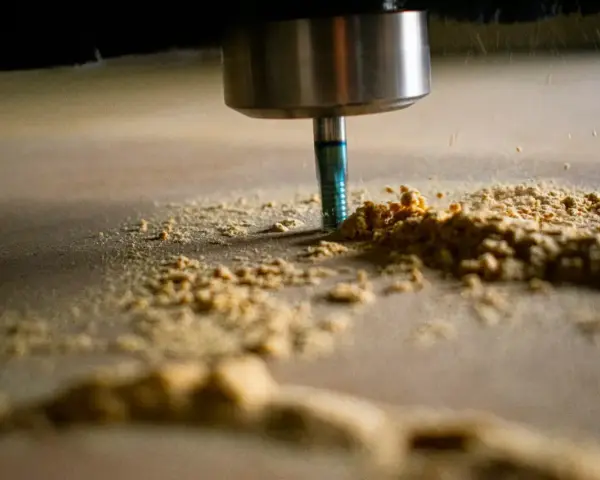

Parametry narzędzia i ustawienia, które decydują o efekcie
Dwa frezy o tej samej średnicy mogą zachowywać się zupełnie inaczej. Różnicę robi liczba ostrzy, kąt spirali, promień naroża, długość robocza i sposób chłodzenia. W praktyce to właśnie te elementy decydują, czy narzędzie tnie płynnie, czy zaczyna drgać, przegrzewać się i zostawiać słabą powierzchnię.
| Parametr | Co zmienia w praktyce | Mój praktyczny skrót |
|---|---|---|
| Liczba ostrzy | Wpływa na miejsce na wiór, sztywność i jakość wykończenia | Mniej ostrzy dla agresywnego skrawania, więcej dla wykończenia |
| Kąt spirali | Zmienią łagodność wejścia w materiał i odprowadzanie wióra | Im bardziej wymagający materiał, tym bardziej zwracam na to uwagę |
| Promień naroża | Podnosi trwałość krawędzi i zmniejsza ryzyko wyszczerbień | Przy ostrym narożu zyskujesz detal, ale tracisz odporność |
| Długość wysięgu | Bezpośrednio wpływa na drgania i błąd wymiarowy | Im krótszy wysięg, tym stabilniej |
| Chłodzenie | Pomaga odprowadzić ciepło i wiór z miejsca skrawania | W nierdzewce i przy głębokich kieszeniach ma realne znaczenie |
Przy planowaniu dużych powierzchni często sprawdza się frez z kątem wejścia około 45°, bo zwykle mniej obciąża maszynę niż agresywne rozwiązania i daje przewidywalny ślad na powierzchni. Przy głębokich kieszeniach patrzę też na długość rowka na wiór, bo jeśli ewakuacja wióra nie nadąża, narzędzie zaczyna grzać się i tracić stabilność szybciej, niż wynikałoby to z samej karty katalogowej. W strategiach wysokoposuwowych nie próbuję robić wszystkiego jednym przejściem - lepiej kontrolować naddatek i prowadzić frez płynnie, niż walczyć z przeciążeniem na pierwszym przejeździe. Jeśli te parametry są dobrane źle, nawet dobry frez zaczyna zdradzać problem po kilku minutach pracy.
Błędy, które skracają życie narzędzia
Najdroższe błędy nie są spektakularne. To zwykle drobne zaniedbania: za długi wysięg, źle dobrana oprawka, za mały posuw powodujący tarcie albo zbyt agresywne wejście w materiał. Na hali właśnie one najczęściej psują obróbkę szybciej niż sama intensywność produkcji.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Drgania i pisk | Za duży wysięg, słabe mocowanie, zbyt agresywne parametry | Oprawkę, bicie i szerokość skrawania |
| Słabe wykończenie powierzchni | Zużyta krawędź, wibracje albo niedopasowana geometria | Stan ostrza i liczbę ostrzy |
| Szybkie stępienie | Zbyt wysoka prędkość, zły gatunek, słabe chłodzenie | Parametry skrawania i powłokę |
| Narost materiału na frezie | Tarcie zamiast cięcia, najczęściej przy aluminium i miękkich stopach | Geometrię rowków i ewakuację wióra |
| Wyszczerbione naroża | Za ostre wejście, zbyt duże obciążenie lub brak promienia | Warunki wejścia w materiał i promień naroża |
Jeżeli miałbym wskazać jeden błąd, który widzę najczęściej, to byłby nim dobór frezu bez sprawdzenia całego układu. Narzędzie może być dobre, ale jeśli oprawka bije, detal jest za cienki albo CAM prowadzi frez zbyt agresywnie, efekt będzie słaby. Tu nie ma skrótu: trzeba sprawdzić narzędzie, mocowanie, materiał i parametry jako jedną całość. Po wyłapaniu tych rzeczy zostaje już tylko rozsądny wybór pod konkretną produkcję.

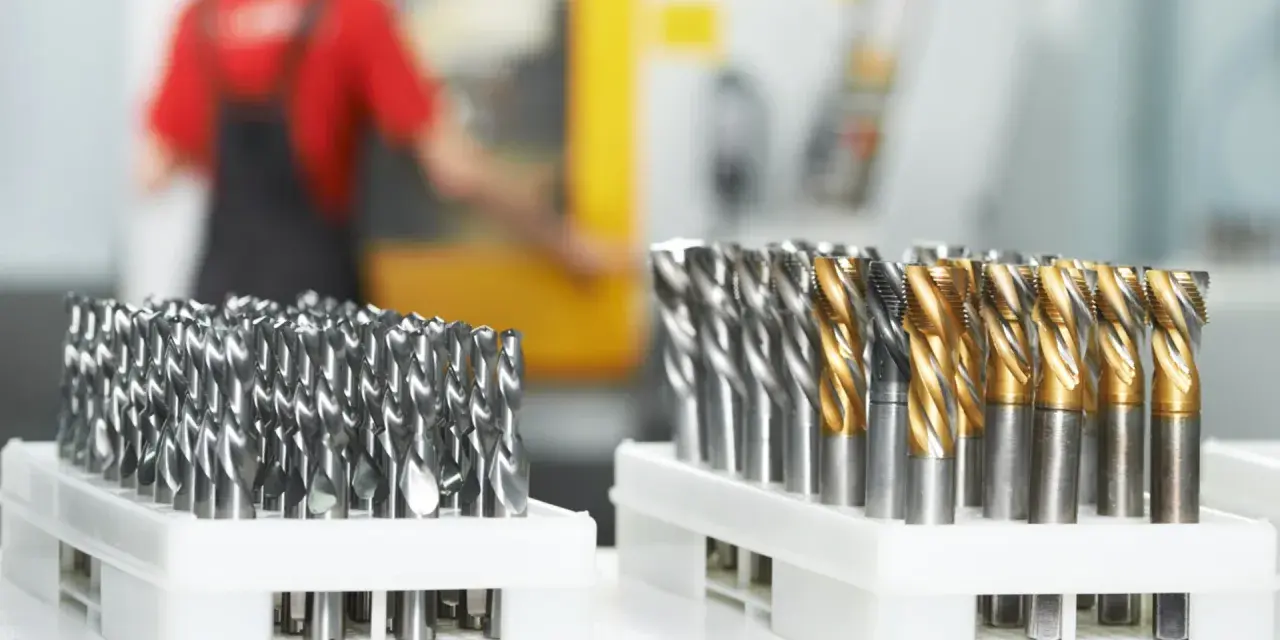

Na co patrzę przed zamówieniem frezu do produkcji
Jeśli mam skrócić cały wybór do jednej listy kontrolnej, zaczynam od czterech rzeczy: materiału, operacji, sztywności i ekonomii serii. Dopiero potem patrzę na szczegóły katalogowe. To podejście zwykle eliminuje większość nietrafionych zakupów, bo nie kupuje się narzędzia „na wszelki wypadek”, tylko do realnego procesu.
- Materiał detalu - aluminium, stal, nierdzewka, żeliwo czy stal hartowana wymagają innej geometrii.
- Rodzaj operacji - planowanie, kieszenie, rowki, 3D, gwinty albo fazy.
- Średnica i długość robocza - muszą pasować do przestrzeni, ale też do sztywności układu.
- Liczba ostrzy i geometria - decydują o wiórze, wykończeniu i odporności na drgania.
- Powłoka i materiał narzędzia - mają znaczenie szczególnie przy stali, nierdzewce i pracy ciągłej.
- Oprawka i bicie - nawet dobry frez nie uratuje procesu, jeśli mocowanie jest słabe.
- Strategia CAM - narzędzie musi pasować do toru ruchu, a nie odwrotnie.
Jeżeli mam zostawić jedną zasadę, to tę: najpierw operacja i materiał, dopiero potem marka i cena. W CNC najbardziej opłaca się frez, który pasuje do sztywności maszyny, sposobu mocowania i strategii obróbki. Taki dobór zwykle daje lepszą jakość, dłuższą żywotność narzędzia i mniej niespodzianek na hali.
