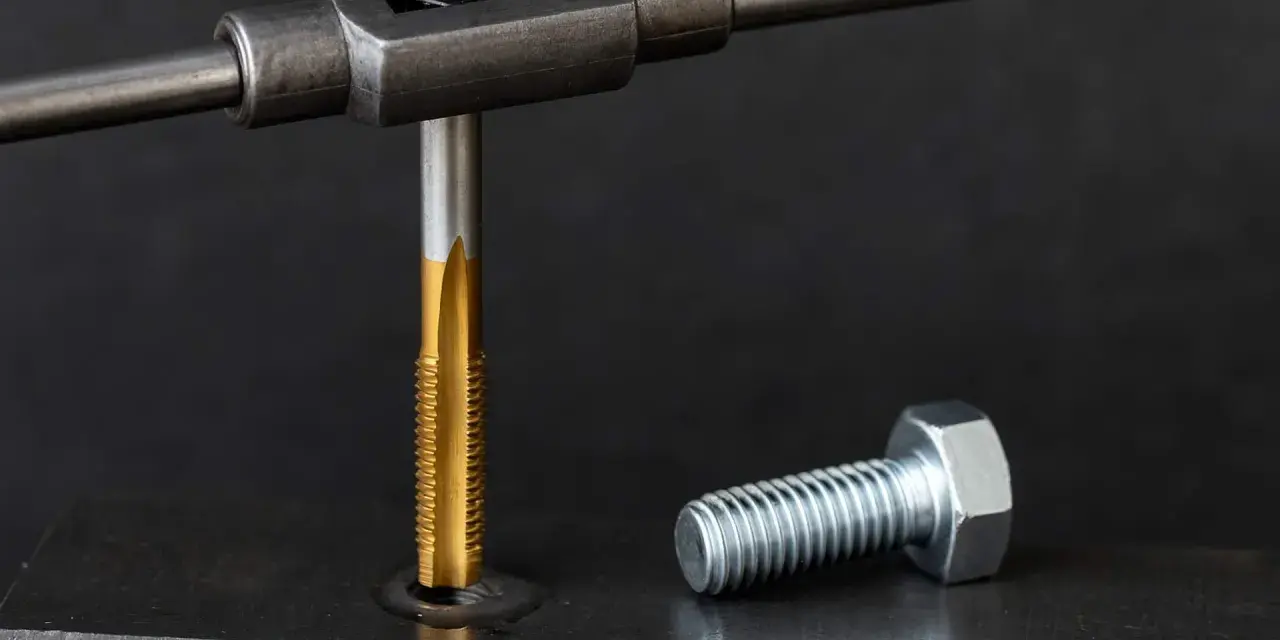

Gwintowanie aluminium wymaga innego podejścia niż praca w stali, bo ten materiał potrafi jednocześnie dobrze się skrawać i szybko sprawiać kłopoty: przyklejać wiór, podnosić gratu i zjadać tolerancję, jeśli narzędzie albo parametry są dobrane byle jak. W praktyce najwięcej zależy od trzech rzeczy: metody wykonania gwintu, geometrii narzędzia i przygotowania otworu pod gwint. Poniżej porządkuję temat tak, jak sam podszedłbym do niego na hali: konkretnie, bez zbędnej teorii, ale z liczbowymi punktami odniesienia tam, gdzie mają znaczenie.
Najważniejsze decyzje przy gwintowaniu aluminium
- Nie gonę 100% wypełnienia gwintu na siłę, bo przyrost wytrzymałości jest mały, a moment skrawania rośnie mocno.
- W aluminium często lepiej działa krótki dobieg narzędzia i geometria dobrana pod krótkie, czyste wyjście wióra.
- Do serii powtarzalnych otworów zwykle wybieram gwintownik, a przy zmiennych detalach lub ryzyku złamania narzędzia rozważam frez do gwintów.
- Smarny środek robi dużą różnicę, bo ogranicza zacieranie, tarcie i nagły wzrost momentu.
- Jeśli otwór jest ślepy, najpierw kontroluję miejsce na wiór i długość narzędzia, dopiero potem ustawiam prędkość.
Dlaczego aluminium wymaga innego podejścia
Aluminium daje się obrabiać lekko, ale właśnie ta „lekkość” bywa zdradliwa. Materiał jest ciągliwy, więc wiór lubi się ciągnąć i przyklejać do krawędzi skrawającej, a na wejściu i wyjściu otworu łatwo o gratu, który potem przeszkadza w montażu albo psuje pierwsze zwoje gwintu. W stopach z większą zawartością krzemu dochodzi jeszcze większa ścieralność, więc nie wystarczy po prostu wziąć przypadkowego gwintownika i liczyć na szczęście.
Ja patrzę na aluminium jak na materiał, który dobrze odwdzięcza się za trzy rzeczy: ostrą geometrię, stabilne prowadzenie i sensowne smarowanie. Jeśli któraś z tych części zawiedzie, detal nadal wygląda „prawie dobrze”, ale gwint zaczyna pracować ciężej, szybciej się zużywa i przestaje trzymać powtarzalność. To właśnie dlatego w praktyce ważniejsze od samego „czy da się nagwintować” jest pytanie „jak zrobić to tak, żeby proces był stabilny”.
Do tego dochodzi kwestia tolerancji otworu przygotowawczego. W aluminium nie chcę wiercić „na styk”, bo zbyt mały otwór natychmiast podnosi moment, a zbyt duży osłabia gwint i pogarsza chwyt śruby. Ta równowaga jest kluczowa, a dalej pokażę, jak ją ustawiam w zależności od metody.
To właśnie dlatego dobór narzędzia i geometrii ma tu większe znaczenie, niż wielu operatorów zakłada. Poniżej rozkładam na czynniki pierwsze, kiedy wybrać konkretną metodę i czego nie pomijać na etapie przygotowania detalu.
Jak dobrać metodę do otworu i serii

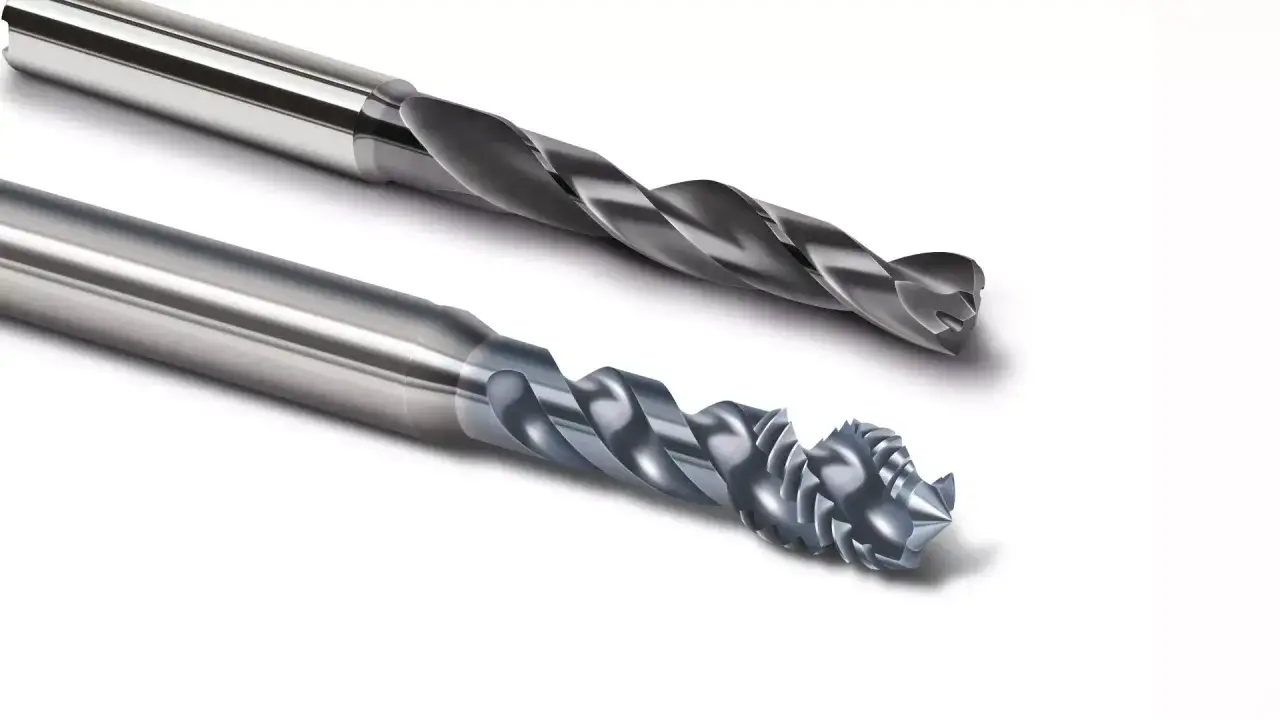

W aluminium najczęściej mam do wyboru trzy sensowne drogi: gwintownik skrawający, gwintownik formujący albo frez do gwintów. Według Kennametal gwintowniki formujące nadają się do materiałów ciągliwych, takich jak aluminium, ale wymagają większego otworu pilotującego, bo nie skrawają wióra, tylko przemieszczają materiał. To rozwiązanie bywa świetne, jeśli chcę ograniczyć ryzyko zapchania otworu wiórem, ale nie jest uniwersalne dla każdego detalu.
| Metoda | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Gwintownik skrawający | Seria powtarzalnych otworów, prosta produkcja, standardowe M i MF | Szybkość i niski koszt procesu | Wiór trzeba skutecznie odprowadzić, zwłaszcza w otworach ślepych |
| Gwintownik formujący | Aluminium i inne materiały ciągliwe, gdy chcę uniknąć wiórów | Brak wióra z cięcia, często czystszy proces | Wymaga większego otworu i odpowiedniej plastyczności materiału |
| Frez do gwintów | Zmienne średnice, drogie detale, duża elastyczność programu, ryzyko złamania gwintownika | Łatwiejsza korekta wymiaru i mniejsze ryzyko utraty detalu | Zwykle wolniejszy od klasycznego gwintowania |
Przy otworach przelotowych najczęściej stawiam na narzędzia, które sprawnie wypychają wiór w kierunku posuwu. Przy otworach ślepych lepiej sprawdzają się rozwiązania, które wyprowadzają wiór do góry albo ograniczają jego powstawanie. W katalogach Guhringa widać prostą zasadę: do aluminium zalecany jest krótki dobieg gwintu, zwykle 2-3 zwoje, a przy bardzo małym zapasie miejsca nawet 1,5-2 zwoje. To ważne, bo zbyt długi dobieg w takim materiale działa jak niepotrzebne „wiercenie” zamiast czystego nacinania gwintu.
W praktyce używam więc nie tylko pytania „jaki gwint?”, ale też „jaki otwór, jaka głębokość i gdzie ma uciekać materiał”. To prowadzi wprost do parametrów, które decydują o jakości i trwałości narzędzia.
Parametry, które najczęściej decydują o sukcesie
Jeśli miałbym wskazać jedną rzecz, która najczęściej przesądza o powodzeniu, byłaby to średnica otworu przygotowawczego. Guhring podaje, że typowe tabele dają około 75% wypełnienia gwintu, ale w wielu zastosowaniach lepszą żywotność narzędzia daje zejście do 60-70%. To brzmi mało ambitnie tylko na papierze. W realnym procesie często oznacza niższy moment, mniej zrywek i spokojniejszą pracę narzędzia. Ten sam producent zwraca też uwagę, że gwint 100% daje zaledwie około 5% więcej wytrzymałości niż 75%, ale wymaga około trzykrotnie większego momentu.
| Parametr | Praktyczne ustawienie | Dlaczego to robi różnicę |
|---|---|---|
| Wypełnienie gwintu | Najczęściej 60-70%, nie na siłę 100% | Niższy moment i dłuższe życie narzędzia |
| Otwór pod gwint | Dobierany z tabeli narzędziowej, nie „na oko” | Za mały otwór podnosi obciążenie i ryzyko urwania narzędzia |
| Smarowanie | Środek o dobrej smarności, często olejowy lub specjalistyczny do gwintowania | Ogranicza zacieranie i poprawia jakość powierzchni |
| Prowadzenie narzędzia | Minimalne bicie, sztywna oprawka, prostopadłość do detalu | Gwint trzyma wymiar i nie „ucieka” na wejściu |
| Dobieg | Krótki, dostosowany do głębokości i typu otworu | Zmniejsza tarcie i poprawia kontrolę nad wiórem |
Ja w takich operacjach nie zaczynam od maksymalnej prędkości, tylko od stabilności. Jeśli detal jest cienkościenny albo otwór ma niewielki zapas materiału, najpierw pilnuję geometrii i smarowania, bo to one zdecydują, czy gwintownik będzie ciął lekko, czy zacznie się klinować. Przy frezowaniu gwintu dochodzi jeszcze elastyczność programu, ale sama idea pozostaje ta sama: parametry mają wspierać narzędzie, a nie testować jego wytrzymałość.
Skoro już wiadomo, jak ustawić proces, warto zobaczyć, gdzie najczęściej psuje się cała operacja jeszcze przed pierwszym pełnym przejściem narzędzia.
Błędy, które psują gwint jeszcze przed pierwszym przejściem
Najczęstszy błąd jest zaskakująco prozaiczny: ktoś wierci otwór przygotowawczy „jak zwykle”, bez sprawdzenia średnicy i bez uwzględnienia konkretnego skoku. Potem gwintownik idzie ciężko, materiał się grzeje, a operator zaczyna ratować sytuację samym zmniejszaniem obrotów. To zwykle za mało, bo problem siedzi wcześniej. Drugi klasyk to brak odgratowania wejścia i wyjścia. W aluminium zadzior potrafi wyglądać niewinnie, ale wystarczy, że zostanie podniesiony pierwszy zwój i gwint przestaje współpracować z wkrętem tak, jak powinien.
Błędów, których pilnuję najbardziej, jest kilka:
- za mały otwór pod gwint, bo rośnie moment i ryzyko zerwania narzędzia,
- za słabe smarowanie, które w aluminium szybko kończy się zatarciem,
- zbyt długi dobieg w materiale, który i tak dobrze się obrabia bez agresywnego wejścia,
- niewspółosiowość narzędzia i otworu, przez którą gwint robi się nierówny już na starcie,
- ignorowanie wióra w otworze ślepym, gdzie jeden zakleszczony opiłek potrafi zepsuć cały detal.
Warto też pamiętać, że „lepszy” gwintownik nie naprawi złej technologii. Jeśli geometria wejścia, chłodziwo i otwór pilotujący są słabe, nawet narzędzie z dobrego katalogu zacznie pracować jak średniak. To właśnie dlatego wolę najpierw uporządkować bazę procesu, a dopiero potem przyspieszać produkcję.
W wielu zakładach pojawia się tu jeszcze jedno pytanie: czy zamiast klasycznego gwintowania nie przejść na frezowanie interpolacyjne. I to jest sensowna alternatywa, ale nie dla każdego przypadku.
Kiedy lepiej przejść na gwintowanie interpolacyjne
Frez do gwintów wygrywa tam, gdzie liczy się elastyczność. Jeśli mam jedną maszynę, kilka średnic i częste zmiany konstrukcyjne, wolę narzędzie, które mogę skorygować programowo. Kennametal zwraca uwagę, że frezowanie gwintów daje dużą elastyczność średnic, skoku i korekty wymiaru, a także zmniejsza ryzyko, że złamany gwintownik zniszczy detal. To jest szczególnie ważne przy drogich elementach, krótkich seriach i częstych przezbrojeniach.
Z drugiej strony klasyczne gwintowanie nadal ma sens, gdy robię dużo identycznych otworów i liczy się czas cyklu. Tapping zwykle jest po prostu szybszy, więc przy długich seriach i stabilnym detalu nadal bywa najtańszym rozwiązaniem. Ja najczęściej myślę o tym tak: jeśli seria jest długa i proces jest powtarzalny, wygrywa prostota; jeśli projekt żyje, zmienia się albo detal jest kosztowny, większą wartość daje elastyczność frezu do gwintów.
Praktycznie sprowadza się to do prostego wyboru: powtarzalność i tempo po stronie gwintownika, kontrola i bezpieczeństwo procesu po stronie frezu do gwintów. To prowadzi do ostatniego elementu, który na hali często decyduje o tym, czy seria przejdzie bez reklamacji.
Co sprawdzam na maszynie, zanim puszczę serię
Zanim uruchomię serię, robię krótką kontrolę, bo w gwintach najdroższe są nie te błędy, które widać od razu, ale te, które wychodzą dopiero na montażu. Sprawdzam przede wszystkim średnicę otworu przygotowawczego, bicie oprawki, stan krawędzi wejścia i to, czy chłodziwo rzeczywiście trafia tam, gdzie powinno. Przy aluminium nie ufam też „na oko” pierwszej sztuce. Wolę wkręcić śrubę wzorcową, ocenić płynność wejścia i dopiero potem odblokować dalszą produkcję.
- Kontroluję średnicę otworu pilotującego przed pierwszą sztuką.
- Sprawdzam prostopadłość narzędzia i bicie oprawki.
- Usuwam gratu z wejścia i wyjścia, nawet jeśli jest minimalny.
- Weryfikuję, czy chłodziwo ma odpowiednią smarność i drożność.
- Testuję pierwszy gwint śrubą lub sprawdzianem, zanim puszczę większą partię.
W aluminium największą przewagę daje mi nie „agresywny” program, tylko proces, który jest spokojny, powtarzalny i przewidywalny. Jeśli mam to zamknąć w jednej zasadzie, to najpierw ustawiam geometrię otworu i smarowanie, a dopiero potem szukam dodatkowej wydajności. Właśnie tak buduje się gwinty, które trzymają wymiar, nie męczą narzędzia i nie robią niespodzianek na końcu linii.
