Gięcie blachy to jeden z tych procesów, w których drobny błąd w projekcie od razu wychodzi na hali: zmienia się kąt, promień, a czasem nawet możliwość złożenia detalu bez kolizji narzędzi. W tym tekście pokazuję, jak działa proces na prasie krawędziowej CNC, co naprawdę wpływa na jakość wyrobu i jak przygotować projekt, żeby uniknąć poprawek, odpadów i niepotrzebnych kosztów. To praktyczny przewodnik dla osób, które chcą lepiej rozumieć produkcję blach i podejmować trafniejsze decyzje technologiczne.
Najwięcej zyskuje się na dobrym przygotowaniu, nie na poprawkach przy maszynie
- Najważniejsze parametry to materiał, grubość, promień wewnętrzny i dobór matrycy V.
- W produkcji seryjnej najczęściej wygrywa gięcie w powietrzu, bo łączy elastyczność z dobrą powtarzalnością.
- Sprężynowanie trzeba uwzględnić już w programie CNC i w rozwinięciu detalu.
- Projekt pod produkcję powinien uwzględniać kolejność gięć, minimalne kołnierze i miejsca na narzędzia.
- Najdroższe błędy powstają zwykle nie przy samym gięciu, ale wcześniej: w CAD, planowaniu i przezbrojeniu.
Na czym polega ten proces w praktyce
W uproszczeniu chodzi o kontrolowane odkształcenie plastyczne arkusza metalu. Materiał nie jest „łamany”, tylko wyginany tak, aby po odciążeniu zachował nowy kształt z określonym kątem i promieniem. Właśnie dlatego ten etap trzeba traktować jak część całego łańcucha technologicznego, a nie jako osobną operację wykonywaną „na końcu”.

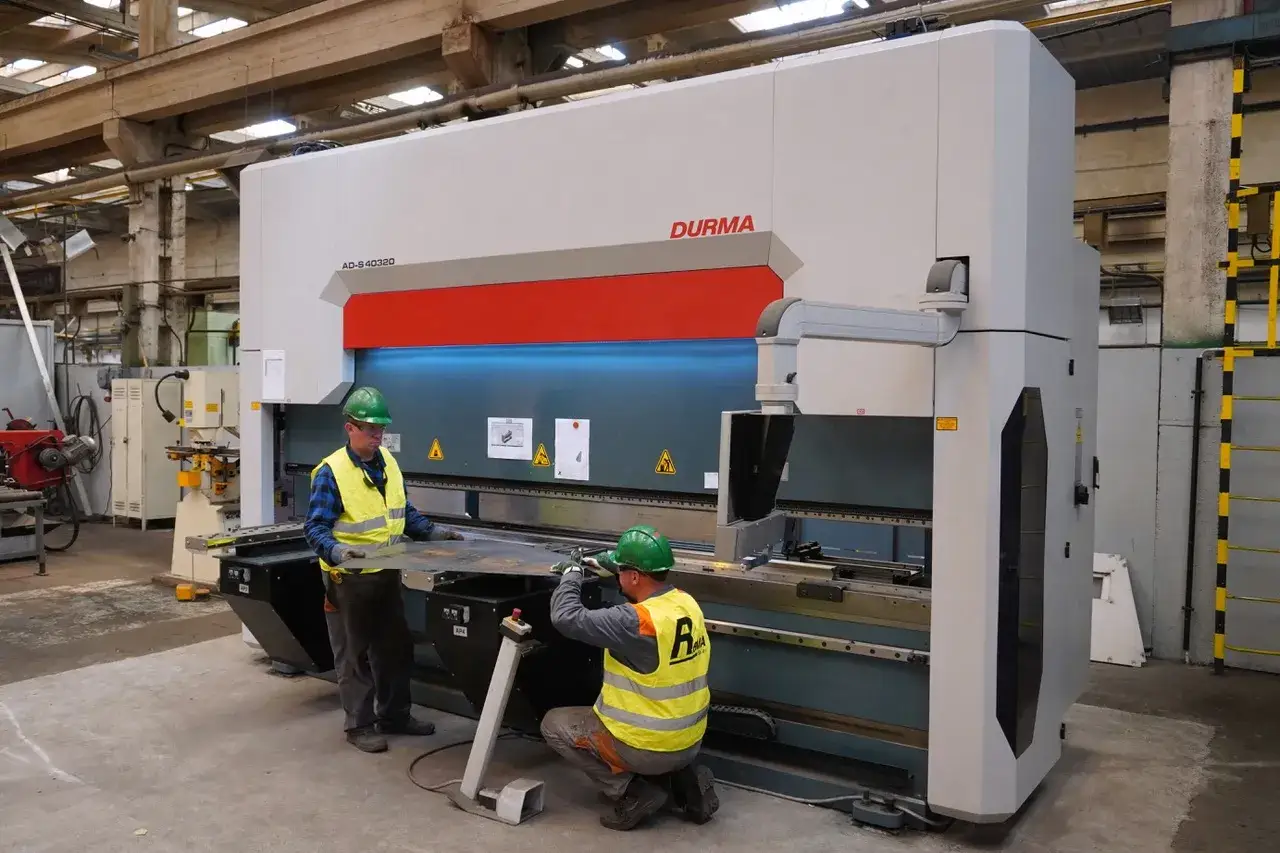

W zakładach produkcyjnych najczęściej wykonuje się to na prasie krawędziowej sterowanej numerycznie. CNC odpowiada tu za powtarzalność, pozycjonowanie osi i kontrolę kolejnych ruchów narzędzia, ale sama automatyka nie zastępuje technologii. Jeśli detal jest źle zaprojektowany, maszyna nie naprawi błędu magicznie, tylko go powieli.
W praktyce liczą się trzy rzeczy: geometria detalu, zachowanie materiału i sposób prowadzenia narzędzia. To właśnie one decydują, czy element będzie pasował do spawu, obudowy, ramy albo dalszego montażu. Dlatego warto od razu przejść do metod, bo wybór techniki mocno wpływa na efekt końcowy.
Jakie metody stosuje się na prasie krawędziowej
Nie każda operacja wygląda tak samo. Najważniejsze różnice dotyczą tego, jak głęboko stempel wchodzi w matrycę i ile siły trzeba użyć, żeby uzyskać oczekiwany kąt. W praktyce to właśnie metoda gięcia przesądza o czasie ustawienia, dokładności i wrażliwości na sprężynowanie materiału.
| Metoda | Na czym polega | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Gięcie w powietrzu | Arkusz styka się ze stempla i krawędziami matrycy, ale nie dochodzi do pełnego dociśnięcia do dna | Duża elastyczność, szybkie przezbrojenie, mniejsze zużycie narzędzi | Większy wpływ sprężynowania, potrzeba korekt programu | Serie mieszane, produkcja seryjna, gdy liczy się wydajność i uniwersalność |
| Dociskanie do dna | Materiał jest dociśnięty mocniej, aż bliżej dna rowka V | Lepsza kontrola kąta niż przy gięciu w powietrzu, mniejsze odbicie | Mniejsza elastyczność, większe wymagania wobec narzędzi | Gdy potrzebujesz bardziej stabilnych kątów i lepszej powtarzalności |
| Kalibrowanie | Stempel silnie „wymusza” kształt, mocno odkształcając materiał | Bardzo wysoka dokładność, minimalne sprężynowanie | Wysoka siła, duże obciążenie prasy i narzędzi | Specjalne aplikacje, małe tolerancje, rzadziej w codziennej produkcji |
W większości zakładów najczęściej wybiera się gięcie w powietrzu, bo daje najlepszy kompromis między szybkością a kosztem. Tam, gdzie geometria ma być bardziej „sztywna” wymiarowo, wchodzą w grę metody mocniej kalibrujące. Sama metoda nie rozwiązuje jednak wszystkiego, bo równie mocno pracują tu materiał i narzędzia.
Co decyduje o kącie, promieniu i sprężynowaniu
Największą różnicę robi materiał. Stal konstrukcyjna, stal nierdzewna i aluminium zachowują się inaczej nie tylko przy gięciu, ale też przy późniejszym rozprężeniu. Sprężynowanie, czyli częściowy powrót materiału po odciążeniu, bywa niewielkie w jednym detalu, a w innym potrafi przesunąć kąt na tyle, że trzeba korygować program albo geometrię narzędzia.
Materiał i grubość nie są tylko danymi z rysunku
Grubość wpływa na siłę potrzebną do zgięcia, a także na promień wewnętrzny, który powstanie w gotowym elemencie. Zbyt cienka blacha przy źle dobranym narzędziu może się odkształcać lokalnie, a zbyt gruba wymaga większego nacisku i ostrożniejszego doboru matrycy. W praktyce nie chodzi więc o samą grubość, ale o jej relację do geometrii gięcia.
Na wynik wpływa też kierunek walcowania. Jeśli linia gięcia przebiega niekorzystnie względem włókien materiału, rośnie ryzyko pęknięcia albo nierównej powierzchni po zgięciu. To detal, który początkujący często pomijają, a technolog od razu bierze pod uwagę.
Promień i otwarcie matrycy muszą do siebie pasować
W praktyce otwarcie matrycy V dobiera się zwykle w szerokim przedziale około 6-12 razy grubość blachy, zależnie od materiału i oczekiwanego efektu. Zbyt wąska matryca zwiększa tonarz i ryzyko uszkodzenia detalu, a zbyt szeroka utrudnia kontrolę kąta i może pogorszyć definicję zgięcia.
Jeżeli potrzebny jest konkretny promień wewnętrzny, nie wolno liczyć wyłącznie na „to, co wyjdzie z maszyny”. Właściwy promień trzeba przewidzieć już na etapie projektu, bo w przeciwnym razie gotowy detal może nie pasować do sąsiednich elementów konstrukcji albo do spoiny.
Przeczytaj również: Wiercenie w stali - jak uniknąć błędów i dobrać narzędzia?
K-factor i rozwinięcie materiału decydują o zgodności wymiarowej
K-factor opisuje położenie osi obojętnej w grubości materiału, a więc pośrednio wpływa na to, jak zachowa się rozwinięcie po gięciu. W praktyce oznacza to jedno: jeśli rozwinięcie zostanie policzone zbyt „książkowo”, gotowy element może wyjść dłuższy albo krótszy niż powinien. To szczególnie ważne przy obudowach, uchwytach, kanałach i detalach, które łączą się na wcisk.
Właśnie dlatego w produkcji seryjnej tak ważna jest jedna, spójna baza danych technologicznych. Bez niej każda partia może wymagać ręcznej korekty, a to szybko zjada czas i powtarzalność. Skoro wiadomo już, co wpływa na efekt, warto zobaczyć, jak przygotować sam detal, żeby nie gasić problemów przy maszynie.
Jak przygotować detal, żeby nie poprawiać go na hali

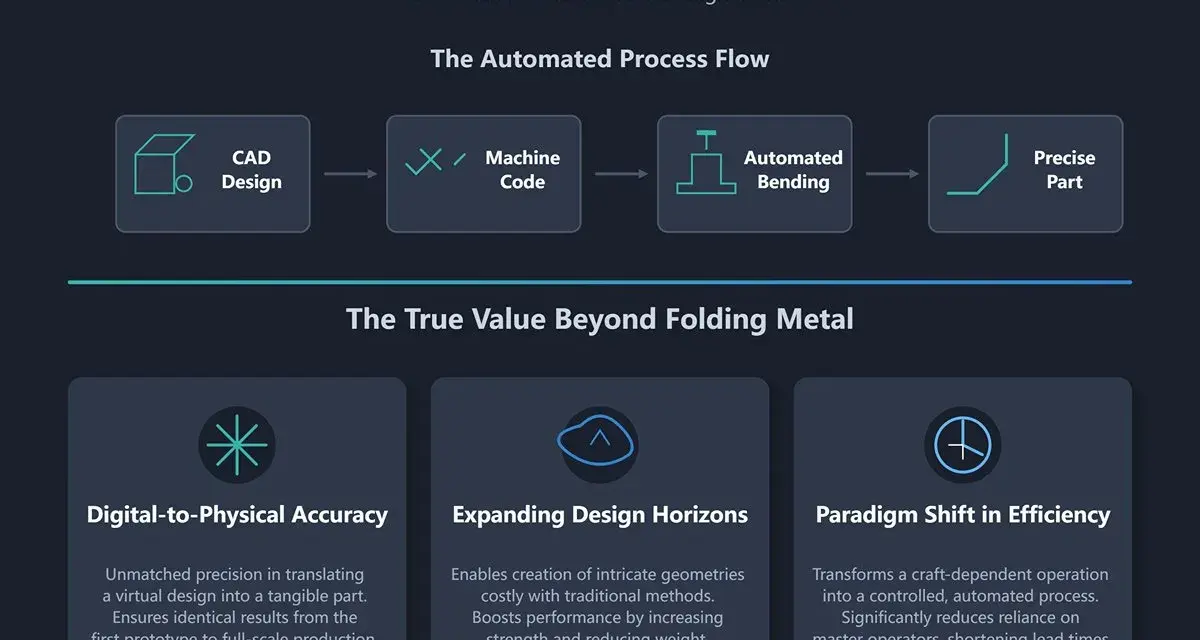

Najlepsze oszczędności zaczynają się w CAD, nie na prasie. Jeśli model jest zaprojektowany pod proces, operator ma mniej ryzyka, program CNC jest prostszy, a pierwsza sztuka szybciej przechodzi akceptację. Z mojego punktu widzenia to właśnie tu większość firm traci albo odzyskuje czas.
- Określ materiał i grubość w sposób jednoznaczny, bez „podobnych zamienników”. Dwie partie tego samego gatunku mogą zachowywać się inaczej.
- Policz rozwinięcie z uwzględnieniem realnego promienia i właściwego K-factor, a nie tylko geometrii z rysunku 3D.
- Sprawdź kołnierze i miejsca pod narzędzia. Jeśli detal jest zbyt krótki, może po prostu nie dać się poprawnie podeprzeć.
- Ustal kolejność gięć, żeby kolejne operacje nie blokowały dostępu stempla albo nie powodowały kolizji z wcześniej zagiętymi fragmentami.
- Uwzględnij otwory, nacięcia i wycięcia. Elementy zbyt blisko linii gięcia potrafią się odkształcać lub „uciekać” wymiarowo.
- Przewidź dalsze procesy, takie jak spawanie, malowanie proszkowe czy montaż. To, co po gięciu wygląda dobrze, nie zawsze dobrze znosi kolejny etap.
W praktyce najpierw wykonuję cięcie i przygotowanie półfabrykatu, potem gięcie, a dopiero później łączenie i wykończenie. Odwrócenie tej kolejności zwykle kończy się dodatkowymi naprężeniami, gorszą geometrią albo koniecznością poprawek. Jeśli te kroki są zignorowane, błędy ujawniają się dopiero przy pierwszej sztuce lub, co gorsza, po uruchomieniu całej serii.
Najczęstsze błędy i ich koszt
Najdroższe są nie same pomyłki, ale ich późne wykrycie. Jeżeli detal jest źle zaprojektowany, operator może jeszcze coś skorygować, ale każda korekta oznacza czas, przestój lub dodatkowe odpady. W produkcji seryjnej to działa jak mnożnik kosztów.
- Pomijanie sprężynowania - kąt po odciążeniu wychodzi inny niż zakładano, więc trzeba poprawiać program.
- Zbyt agresywny dobór narzędzia - rośnie siła potrzebna do gięcia, a wraz z nią ryzyko pęknięcia lub śladu na powierzchni.
- Ignorowanie kierunku walcowania - zwiększa ryzyko nierównych zagięć i mikropęknięć na krawędzi.
- Za mało miejsca na narzędzia - detal teoretycznie jest poprawny, ale praktycznie nie da się go wykonać bez kolizji.
- Jedna technologia dla wszystkich materiałów - stal, nierdzewka i aluminium nie powinny mieć identycznych ustawień.
- Za mała tolerancja bez uzasadnienia - podnosi koszt produkcji szybciej, niż poprawia funkcję wyrobu.
W wielu zakładach największym problemem nie jest brak nowoczesnej maszyny, tylko brak standardu. Gdy każda partia jest „ustawiana od nowa”, nawet dobra prasa krawędziowa zaczyna pracować jak urządzenie półręczne. To prowadzi do kolejnego pytania: czy opłaca się budować własny park maszynowy, czy lepiej zlecać usługę na zewnątrz?
Kiedy lepiej zlecić usługę, a kiedy robić to u siebie
Tu nie ma jednej odpowiedzi, bo wszystko zależy od wolumenu, różnorodności detali i tempa zmian w produkcji. Jeśli masz małe serie, częste korekty projektu i wiele różnych materiałów, outsourcing zwykle jest rozsądniejszy. Nie trzeba wtedy utrzymywać narzędzi, programisty i rezerwy mocy tylko po to, żeby obsłużyć kilka krótkich zleceń.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Małe serie i częste zmiany projektu | Usługa zewnętrzna | Niższe ryzyko kosztownego przezbrojenia i mniejsze obciążenie własnej produkcji |
| Duże, powtarzalne wolumeny | Własna prasa krawędziowa | Koszt ustawienia rozkłada się na dużą liczbę sztuk, a czas reakcji jest krótszy |
| Detale o wysokiej powtarzalności i stałym popycie | Własny proces CNC | Łatwiej utrzymać parametry, standard narzędzi i kontrolę jakości |
| Wąskie terminy i potrzeba pełnej kontroli logistyki | Własna produkcja | Nie trzeba uzależniać harmonogramu od zewnętrznego obłożenia |
Przy inwestycji we własne gięcie patrzę nie tylko na cenę maszyny, ale też na narzędzia, szkolenie, utrzymanie ruchu i realne wykorzystanie parku. Jeśli prasa stoi, inwestycja szybko przestaje się spinać. Jeśli pracuje stabilnie i ma dobrze opisane programy, wtedy zaczyna budować przewagę kosztową i organizacyjną. Zanim jednak uzna się proces za zamknięty, warto sprawdzić kilka punktów kontrolnych na gotowym detalu.
Co sprawdzam, zanim zamknę serię
Przy odbiorze pierwszej partii nie skupiam się wyłącznie na jednym wymiarze. Patrzę na cały zestaw cech, bo w produkcji blaszanej drobny odchył w jednym miejscu potrafi wywołać problem w kolejnym etapie montażu. Dobre sprawdzenie na starcie oszczędza późniejszych reklamacji i korekt programu.
- Kąt gięcia na pierwszej i ostatniej sztuce serii.
- Powtarzalność promienia oraz ślady po narzędziach na powierzchni.
- Zgodność rozwinięcia z rysunkiem i wymiarami montażowymi.
- Położenie otworów i wycięć względem zagięć.
- Zachowanie detalu po dalszej obróbce, na przykład po spawaniu albo malowaniu.
Jeśli pilnujesz materiału, promienia, rozwinięcia i kolejności operacji, ten proces staje się przewidywalny. Właśnie wtedy przestaje być ręcznym „doginaniem”, a zaczyna być powtarzalnym etapem produkcji, który da się policzyć, zaplanować i utrzymać w jakości seryjnej.
