Dobór parametrów przy frezowaniu aluminium decyduje o wszystkim: od jakości krawędzi, przez tempo skrawania, aż po żywotność frezu. W praktyce liczą się nie tylko obroty i posuw, ale też geometria narzędzia, liczba ostrzy, sposób odprowadzania wiórów i sztywność całego układu. Poniżej rozkładam ten temat na konkretne decyzje, które da się zastosować zarówno w pojedynczej obróbce, jak i w produkcji CNC.
Najważniejsze liczby, od których warto zacząć
- Prędkość skrawania ustawiam najpierw, a dopiero potem przeliczam obroty wrzeciona.
- W aluminium z zawartością krzemu poniżej 13% sensowny punkt startowy to hex 0,10–0,20 mm.
- Gdy długość skrawania przekracza 3XD, warto obniżyć posuw o około 50%.
- Przy profilowaniu głębszym niż 2XD redukuję ae o 50–60%.
- Do aluminium najczęściej wybieram frez 2- lub 3-ostrzowy z polerowanymi rowkami i ostrą geometrią.
- Wiór i chłodzenie są równie ważne jak sam program, bo to one najczęściej psują wynik.
Jak czytam parametry skrawania, żeby nie zgadywać
Ja zaczynam od rozróżnienia kilku liczb, bo w aluminium łatwo pomylić „szybko” z „dobrze”. vc to prędkość skrawania, n to obroty wrzeciona, fz oznacza posuw na ząb, a vf to posuw roboczy w mm/min. Do tego dochodzą jeszcze ap, czyli głębokość osiowa skrawania, oraz ae, czyli szerokość skrawania. Sandvik Coromant przypomina, że to właśnie poprawny dobór vc, fz i MRR decyduje o stabilności całego procesu.
| Parametr | Co oznacza | Jak ja go traktuję w praktyce |
|---|---|---|
| vc | Prędkość skrawania w m/min | Punkt wyjścia do obrotów; w aluminium zwykle ustawiam ją wyżej niż w stalach. |
| n | Obroty wrzeciona w rpm | Wynik przeliczenia vc i średnicy narzędzia. |
| fz | Posuw na ząb w mm/ząb | Najważniejsza liczba dla jakości wióra, powierzchni i hałasu. |
| vf | Posuw roboczy w mm/min | To, co finalnie widać w programie CNC. |
| ap | Głębokość osiowa skrawania | Kontroluje obciążenie narzędzia w kierunku Z. |
| ae | Szerokość skrawania | Najmocniej wpływa na stabilność, drgania i odprowadzanie wiórów. |
Wzory, z których korzystam najczęściej: n = (vc × 1000) / (π × D) oraz vf = fz × n × Z, gdzie Z to liczba ostrzy. To proste przeliczenie, ale dopiero ono pokazuje, czy program jest realistyczny dla konkretnej średnicy frezu i konkretnej maszyny.
Gdy te liczby mam już poukładane, przechodzę do narzędzia, bo to ono zwykle decyduje, czy parametr będzie działał stabilnie, czy tylko dobrze wyglądał na ekranie.

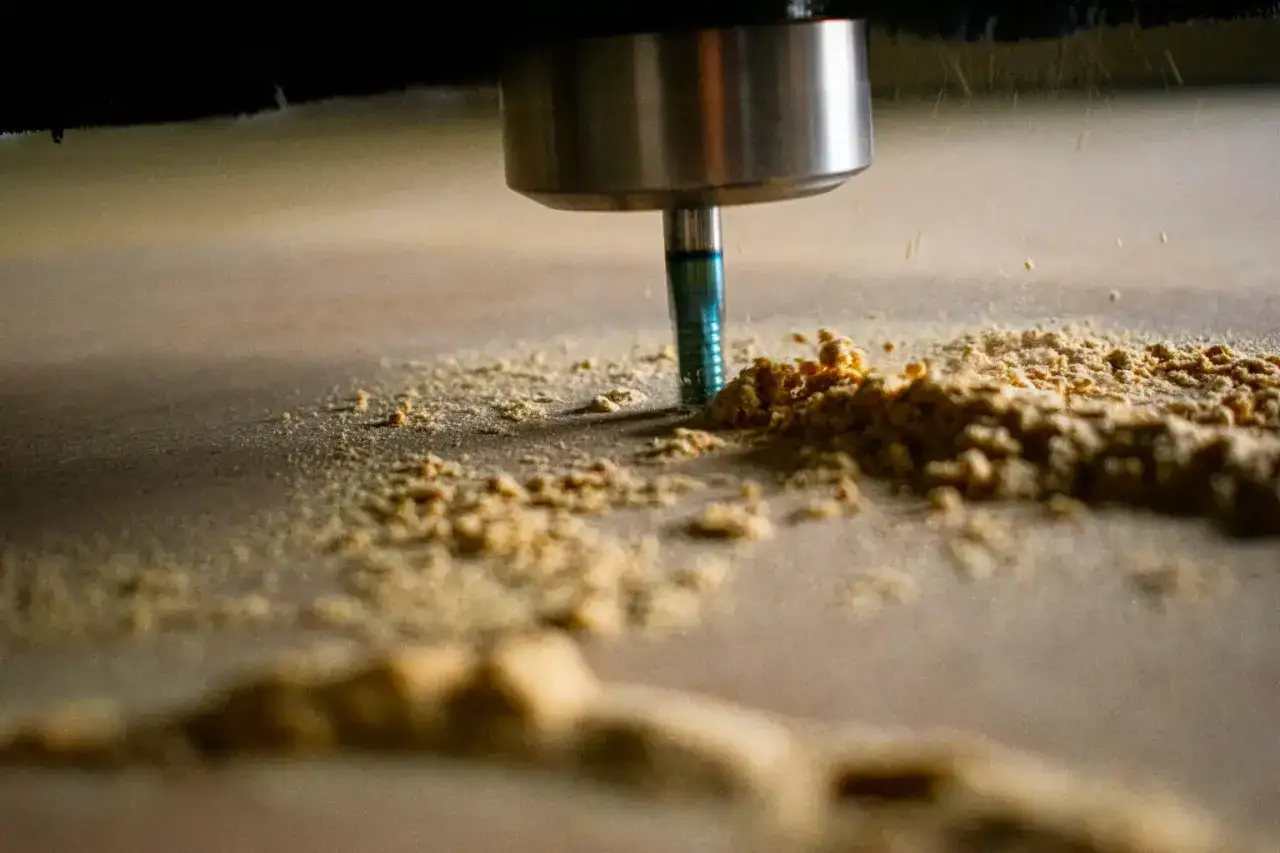

Jak dobieram frez do aluminium, żeby nie walczyć z wiórem
W aluminium nie opłaca się zaczynać od najbardziej „uniwersalnego” frezu, tylko od takiego, który dobrze ewakuuje wiór. Seco zwraca uwagę, że w tej grupie materiałów najczęściej pracują frezy 2- i 3-ostrzowe z węglika spiekanego, i ja też zwykle od nich zaczynam. Najważniejsze są tu: ostrze o dodatniej geometrii, duża przestrzeń na wiór, polerowane rowki i możliwie małe tarcie na powierzchni natarcia.
| Typ narzędzia | Kiedy go wybieram | Plus | Na co uważam |
|---|---|---|---|
| 2-ostrzowy frez VHM | Głębsze kieszenie, intensywne odprowadzanie wióra, lekkie lub średnie maszyny | Najlepsza przestrzeń na wiór, mniejsze ryzyko zapychania | Nie zawsze da najwyższą wydajność przy szerokim planowaniu |
| 3-ostrzowy frez VHM | Najczęstszy wybór do codziennej produkcji | Dobry kompromis między wydajnością a ewakuacją wiórów | Trzeba pilnować, żeby kieszeń nie zaczęła „mielić” wióra |
| 4-ostrzowy frez VHM | Wykańczanie, boczne ściany, stabilna maszyna i dobre chłodzenie | Lepsza wydajność przy większym kontakcie z materiałem | W aluminium łatwiej o zatykanie przestrzeni wiórowej |
| Frez płytkowy do aluminium | Duże powierzchnie, seria, wysoka wydajność | Mały koszt na detal przy dużej produkcji | Wymaga sztywności, poprawnego mocowania i rozsądnych zaangażowań |
| PCD lub narzędzie diamentowe | Serie, wysokie Si, długi czas pracy bez wymiany | Najlepsza trwałość i bardzo dobra jakość powierzchni | Wyższy koszt wejścia, opłaca się głównie przy powtarzalności |
W praktyce geometria często daje więcej niż sama powłoka. Jeśli frez ma zbyt mały luz na wiór albo tępy profil natarcia, to nawet wysoki posuw nie uratuje procesu. Dla aluminium wolę narzędzia, które tną „lekko”, a nie takie, które próbują robić wrażenie liczbą ostrzy. Kiedy narzędzie jest już dobrane, można przejść do sensownych okien startowych dla konkretnych operacji.
Zakresy startowe dla typowych operacji
Nie ma jednego zestawu parametrów dla całego aluminium, ale są rozsądne punkty startowe. Traktuję je jako bazę, którą potem koryguję po hałasie, wyglądzie wióra, obciążeniu wrzeciona i jakości powierzchni. Jeśli detal jest cienkościenny albo wysięg narzędzia jest duży, od razu schodzę z agresji, bo aluminium potrafi wtedy „niby wybaczać”, a potem nagle wchodzić w drgania.
| Operacja | vc | fz / hex | ae | ap | Mój komentarz |
|---|---|---|---|---|---|
| Zgrubne frezowanie kieszeni | 250–500 m/min | hex 0,10–0,20 mm | 20–40% D | 0,5–1,5 D | Dobry punkt startowy, jeśli wiór ma gdzie uciekać; przy dłuższej ścieżce warto wejść rampą. |
| Rowkowanie pełnym frezem | 200–350 m/min | Dolna część zakresu startowego | 100% D | 0,2–0,5 D | To najbardziej wymagający wariant dla odprowadzania wiórów, więc nie szarżuję z posuwem. |
| Wykańczanie ścian i powierzchni | 300–600 m/min | Niższy niż przy zgrubnej obróbce | Do 2% D | 0,1–0,3 D | Przy wykańczaniu częściej podnoszę obroty niż dokładam głębokości. |
| Głębokie kieszenie i długi wysięg | 200–450 m/min | Ostrożnie, z korektą w dół | O 50–60% mniej niż przy lekkim wejściu | Według sztywności układu | Przy długości skrawania powyżej 3XD obniżam posuw o około 50%. |
Warto pamiętać o dwóch praktycznych regułach. Po pierwsze, przy profilowaniu głębiej niż 2XD lepiej zmniejszyć ae o 50–60%, niż próbować ratować proces samym posuwem. Po drugie, przy bardzo wysokich posuwach potrzebny jest sterownik z funkcją look-ahead, czyli wyprzedzania toru ruchu, bo bez tego łatwo o błędy wymiarowe i nerwowe hamowania na narożach. Kiedy te okna startowe są już ustawione, najważniejsze staje się dopasowanie ich do konkretnego stopu aluminium.
Jak różne stopy aluminium zmieniają ustawienia
To jest moment, w którym wiele programów „na papierze” zaczyna się rozjeżdżać. Aluminium aluminiowi nierówne: inaczej zachowuje się materiał kuty lub walcowany, inaczej odlew, a jeszcze inaczej stop z wyraźnie podniesioną zawartością krzemu. Właśnie dlatego nie traktuję aluminium jak jednej grupy materiałowej, tylko jak kilka dość różnych przypadków technologicznych.
| Typ materiału | Co zwykle zmieniam | Dlaczego to działa |
|---|---|---|
| Aluminium hutnicze, walcowane, łatwo skrawalne | Wyższe vc, standardowa geometria, sprawny nadmuch lub chłodziwo | Wiór zwykle jest przewidywalny, a powierzchnia dobrze reaguje na ostrą krawędź. |
| Odlewy Al-Si o umiarkowanej zawartości krzemu | Bardziej odporne narzędzie, czystsze odprowadzanie wióra, większa uwaga na zużycie | Rosną problemy z abrazją i zadziorami, więc sama szybkość nie wystarczy. |
| Odlewy z wysoką zawartością krzemu | PCD lub bardzo ostre narzędzia, większa kontrola chłodziwa | Krzem zwiększa ścieranie, więc trwałość ostrza potrafi spaść szybciej niż w zwykłych stopach. |
| Cienkościenne detale i długie wysięgi | Mniejsze ae, ostrożniejsze ap, spokojniejsze wejście w materiał | Tu problemem jest nie tyle sam materiał, ile jego sztywność i podatność na drgania. |
Przy stopach z krzemem poniżej 13% największym problemem bywa built-up edge, czyli narost na ostrzu, oraz smużenie krawędzi. Sandvik Coromant podaje dla takiego aluminium wartość hex 0,10–0,20 mm jako sensowny punkt startowy i zwraca uwagę, że zbyt mały posuw potrafi pogorszyć zadziorowanie zamiast poprawić jakość. To dobrze pokazuje, że w aluminium „delikatniej” nie zawsze znaczy „lepiej”. Następny krok to wyłapanie błędów, które najczęściej psują wynik mimo poprawnego programu.
Najczęstsze błędy, które kosztują czas i narzędzia
W codziennej praktyce widzę kilka powtarzalnych problemów. Są banalne, ale to właśnie one najczęściej robią różnicę między stabilną obróbką a nieustannym gaszeniem pożarów na maszynie.
- Zbyt niski posuw na ząb - frez zaczyna trzeć zamiast ciąć, co daje narost na ostrzu, hałas i zadzior na krawędzi.
- Za dużo ostrzy do zbyt małej kieszeni - wiór nie ma miejsca, wraca pod narzędzie i przegrzewa strefę skrawania.
- Agresywne wejście na pełnej szerokości - szczególnie przy długim frezie powoduje drgania już na starcie.
- Ignorowanie wysięgu - parametr, który działa na krótkim narzędziu, przy dłuższym potrafi kompletnie się rozjechać.
- Chłodziwo bez kontroli kierunku - jeśli wiór nie jest skutecznie usuwany, to nawet dobry program zaczyna pracować przeciwko sobie.
- Brak korekty po pierwszym przejściu - aluminium szybko pokazuje, czy trzeba podnieść posuw, zmniejszyć ae czy poprawić mocowanie.
Najprostsza zasada, której sam się trzymam, jest taka: jeśli detal ma zadzior, a narzędzie nie wygląda jeszcze na zużyte, najpierw sprawdzam posuw i wiór, a dopiero potem myślę o zmianie frezu. Jeśli słychać narastające drgania, patrzę na ae, wysięg i mocowanie, bo to zwykle szybsza droga do diagnozy niż sam ogląd ostrza. Gdy te trzy rzeczy są pod kontrolą, proces zwykle uspokaja się bardzo szybko.
Co poprawiam najpierw, gdy detal nie trzyma jakości
Jeśli miałbym wskazać jedną praktyczną kolejność działań, zacząłbym od najtańszych korekt. Najpierw sprawdzam wiór: czy jest krótki, gorący i regularny, czy raczej robi się pył, nitki albo zaczyna się kleić do krawędzi. Potem koryguję posuw o małe kroki, zwykle po 10–15%, bo zbyt duża zmiana utrudnia ocenę efektu. Dopiero na końcu ruszam geometrię programu, narzędzie albo strategię obróbki.
W produkcji seryjnej największy zwrot daje zwykle połączenie trzech rzeczy: ostrej geometrii narzędzia, sensownego odprowadzania wiórów i parametru, który nie walczy z fizyką maszyny. Aluminium wybacza wiele, ale nie wybacza chaotycznych decyzji. Jeśli trzymasz się rozsądnego vc, kontrolujesz fz, pilnujesz ae i nie dusisz wióra w kieszeni, obróbka staje się stabilna, przewidywalna i po prostu tańsza w prowadzeniu.
