Dobry schemat paleciaka powinien przede wszystkim pokazywać, jak rozmieścić regały paletowe, palety i ciągi komunikacyjne, a nie tylko przedstawiać kilka kresek na rzucie magazynu. Poniżej wyjaśniam, jak czytać taki rysunek, jakie wymiary przyjąć dla europalet, jak policzyć miejsca składowania oraz gdzie najczęściej pojawiają się błędy zagrażające bezpieczeństwu.
Dobry układ regałów zaczyna się od wymiarów i nośności
- Europaleta ma najczęściej 800 × 1200 mm, ale gniazdo regałowe wymaga dodatkowego luzu.
- Typowe pole regału na dwie palety ma około 2700 mm szerokości i około 1100 mm głębokości.
- Droga transportowa musi odpowiadać rodzajowi wózka, a nie tylko szerokości samej palety.
- Nośność dotyczy osobno palety, pary trawersów, całego pola, ramy i posadzki.
- Każda zmiana układu wymaga sprawdzenia stabilności, kotwienia i dopuszczalnych obciążeń.
Jak czytać schemat regału paletowego

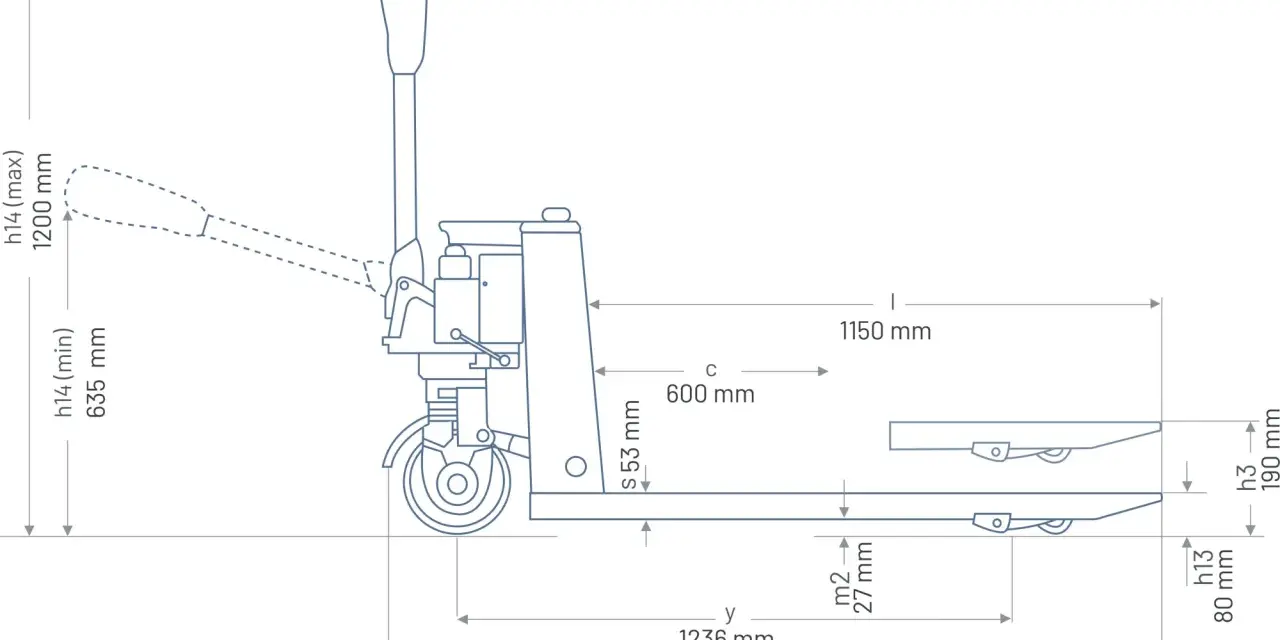

Na początku rozdzielam dwa znaczenia tego hasła. Potoczny „paleciak” to ręczny wózek paletowy, natomiast w praktyce magazynowej podobne zapytanie często dotyczy układu regałów paletowych. W tym drugim przypadku najważniejszy jest rzut magazynu z wymiarami, drogami przejazdu i oznaczeniem poziomów składowania.

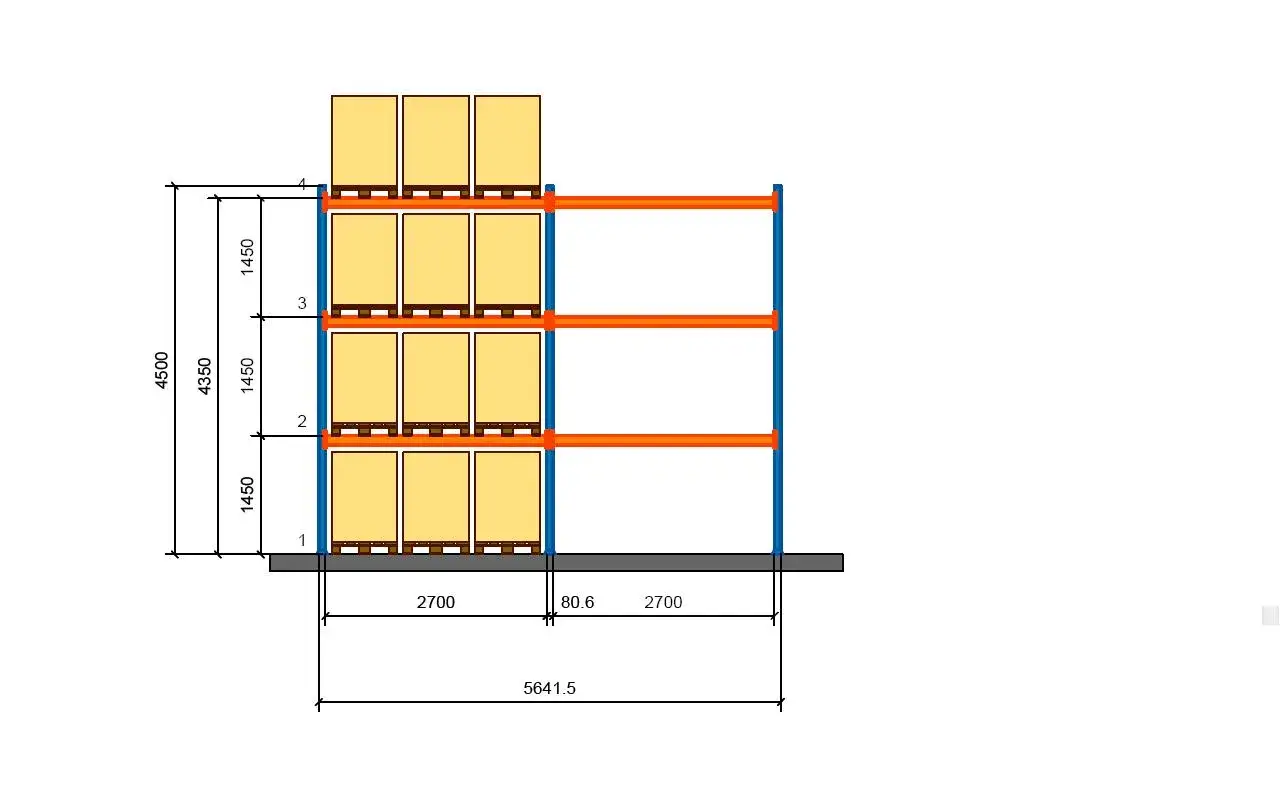

Najlepszy rysunek pokazuje magazyn z kilku stron. Widok z góry odpowiada na pytanie, ile miejsca zajmuje regał i jak przebiegają alejki. Widok z przodu pokazuje liczbę poziomów, wysokość ram oraz rozmieszczenie trawersów, czyli poziomych belek podtrzymujących palety. Przekrój boczny pomaga sprawdzić głębokość, wysokość ładunku i wolną przestrzeń nad paletą.
| Element na rysunku | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Rama | Pionowa konstrukcja regału | Przenosi obciążenie na posadzkę i wyznacza wysokość systemu |
| Trawers | Pozioma belka pod paletą | Decyduje o nośności poziomu i szerokości gniazda |
| Gniazdo paletowe | Miejsce przeznaczone na jedną lub kilka palet | Określa liczbę miejsc składowania |
| Alejka robocza | Przestrzeń dla wózka widłowego lub paletowego | Wpływa na bezpieczeństwo i tempo obsługi |
| Odbojnica | Zabezpieczenie słupa przed uderzeniem | Ogranicza skutki kolizji z wózkiem |
Przeczytaj również: Qguar WMS w magazynie - procesy, warianty i opłacalność
Wymiary, które trzeba odczytać
Dla palety euro o wymiarach 800 × 1200 mm często stosuje się regał o głębokości około 1100 mm. Nie oznacza to jednak, że paleta może wystawać dowolnie poza konstrukcję. Układ powinien uwzględniać tolerancję palet, ograniczniki głębokości oraz sposób odkładania ładunku przez konkretny wózek.
W typowym polu na dwie palety szerokość trawersu wynosi około 2700 mm. Przy trzech paletach często spotyka się około 3600 lub 3900 mm, ale dokładny wymiar zależy od rodzaju palety, luzów montażowych i zaleceń producenta. Traktuję te wartości jako punkt wyjścia do koncepcji, a nie gotowy projekt wykonawczy.
Jak zaplanować układ magazynu krok po kroku
Projektowanie zaczynam od danych o towarze, nie od wyboru najtańszego regału. Spisuję wymiary palet, ich masę, liczbę jednostek, rotację oraz sposób pobierania. Inaczej planuje się magazyn dla 500 ciężkich palet jednorodnego towaru, a inaczej skład, w którym operator codziennie pobiera pojedyncze kartony z wielu lokalizacji.
- Zmierz halę, uwzględniając słupy, bramy, doki, hydranty, instalacje i drogi ewakuacyjne.
- Określ jednostkę ładunkową, czyli wymiary, masę i stabilność palety z towarem.
- Wybierz rodzaj obsługi, na przykład wózek czołowy, reach truck albo ręczny wózek paletowy.
- Dobierz szerokość alejek do promienia skrętu i parametrów wózka.
- Policz miejsca paletowe na każdym poziomie i w każdym polu.
- Sprawdź posadzkę, kotwienie, ochronę słupów oraz możliwość przeprowadzenia przeglądów.
Przykład jest prosty. Regał z trzema polami, dwoma paletami na poziomie i czterema poziomami daje 24 miejsca paletowe. Jeśli każda paleta waży 800 kg, poziom z dwiema paletami przenosi 1600 kg, ale nie wolno automatycznie uznać, że cała konstrukcja ma taką nośność. Trzeba jeszcze uwzględnić masę własną regału, układ obciążeń i dane z tabliczki znamionowej.
W magazynie z wózkiem czołowym alejka często potrzebuje około 3,2-4,0 m, podczas gdy niektóre wózki wysokiego składowania pracują w węższych korytarzach. Zbyt wąska droga zwiększa ryzyko uderzeń, a zbyt szeroka zmniejsza liczbę miejsc. Ten kompromis warto policzyć na początku, bo późniejsza zmiana rozstawu regałów zwykle oznacza kosztowną przebudowę.
Który wariant regału pasuje do konkretnego magazynu
Sam rysunek nie wystarczy, jeśli nie wiadomo, jaki system składowania przedstawia. Najczęściej wybieram regały paletowe rzędowe, ponieważ zapewniają bezpośredni dostęp do każdej palety. Nie zawsze są jednak najbardziej pojemne, dlatego przy dużych zapasach jednorodnego towaru warto rozważyć inne rozwiązania.
| System | Najlepsze zastosowanie | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Rzędowy | Dużo różnych indeksów i częste pobrania | Dostęp do każdej palety | Większy udział alejek w powierzchni magazynu |
| Wjezdny drive-in | Duże partie jednego produktu | Wysoka gęstość składowania | Ograniczony dostęp i większa ostrożność podczas pracy |
| Podwójnej głębokości | Średnia liczba indeksów i duże zapasy | Lepsze wykorzystanie powierzchni niż w układzie rzędowym | Potrzebny odpowiedni wózek oraz kontrola kolejności palet |
| Przepływowy | Towary rotujące według FIFO | Naturalny przepływ palet od przyjęcia do wydania | Wyższy koszt i większe wymagania dotyczące palet |
W mojej ocenie regał o największej gęstości nie zawsze daje najlepszy wynik. Jeżeli operator traci czas na dostęp do towaru, a kompletacja wymaga ciągłego przestawiania palet, oszczędność powierzchni szybko znika. Przepustowość i dostępność powinny być oceniane razem z liczbą miejsc.
Nośność i bezpieczeństwo na schemacie
Na dobrym schemacie powinny znaleźć się nie tylko wymiary, lecz także informacje o dopuszczalnych obciążeniach. Osobno sprawdza się nośność pary trawersów, całego pola, ramy oraz posadzki. Przekroczenie jednego z tych limitów może doprowadzić do odkształcenia belek, uszkodzenia kotew albo utraty stabilności całego rzędu.
Przykładowo, pięć poziomów z dwiema paletami po 800 kg oznacza łącznie 8000 kg ładunku. Przy obrysie regału 2,7 × 1,1 m daje to około 2694 kg/m², jeszcze bez masy konstrukcji i dodatkowych oddziaływań. To szybkie oszacowanie pokazuje, dlaczego przed montażem trzeba sprawdzić stan i nośność posadzki, szczególnie przy dylatacjach, naprawianym betonie lub cienkiej płycie.
W użytkowanym magazynie kontroluję przede wszystkim uszkodzenia słupów, wygięte trawersy, brak zawleczek, poluzowane kotwy i palety wystające poza obrys. Nawet niewielkie uderzenie w słup może zmienić pracę całej ramy. Uszkodzonego elementu nie powinno się prostować ani samodzielnie wzmacniać bez oceny osoby odpowiedzialnej za system.
Przydatne są odbojnice, ograniczniki głębokości, siatki ochronne i tabliczki obciążeniowe. Zgodnie z zasadami bezpiecznej eksploatacji regałów należy prowadzić kontrole wzrokowe, a przegląd ekspercki planować w odstępach wynikających z instrukcji i warunków pracy. W wielu magazynach przyjmuje się kontrolę ekspercką co najmniej raz na 12 miesięcy, ale intensywna praca wózków może uzasadniać częstsze sprawdzanie.
Wytyczne PN-EN 15635 dotyczą stosowania i utrzymania stalowych systemów składowania. Nie zastępują one projektu ani instrukcji producenta, ale pomagają uporządkować odpowiedzialność, oznaczenia, przeglądy i reakcję na uszkodzenia.
Błędy, które psują nawet dobrze narysowany układ
Najczęściej widzę schematy, na których regały „mieszczą się” geometrycznie, lecz nie da się ich bezpiecznie obsługiwać. Brakuje miejsca na skręt wózka, paleta zasłania przejście albo słup konstrukcyjny wypada dokładnie na trasie transportowej. Taki rysunek wygląda dobrze na papierze, ale nie działa w codziennej pracy.
- Liczenie samej powierzchni palety bez luzów i przestrzeni roboczej.
- Pomijanie wysokości instalacji, lamp, tryskaczy, belek dachowych i bram.
- Wpisywanie jednej nośności dla całego regału bez rozróżnienia poziomu, pola i ramy.
- Zmiana wysokości trawersów bez ponownego sprawdzenia statyki konstrukcji.
- Brak ochrony słupów w miejscach, gdzie pracują wózki widłowe.
- Układanie ciężkich palet wysoko bez analizy środka ciężkości i stabilności ładunku.
Osobnego potraktowania wymagają palety uszkodzone, niestandardowe i jednorazowe. Ich wymiary mogą pasować do gniazda, ale podparcie desek lub stóp palety może być zbyt słabe dla konkretnego układu trawersów. W takim przypadku liczy się nie tylko masa, lecz również rozmieszczenie punktów podparcia.
Jak sprawdzić gotowy schemat przed wdrożeniem
Przed zatwierdzeniem układu robię krótki test z udziałem osoby, która rzeczywiście będzie pracować w magazynie. Proszę operatora o przejazd od przyjęcia towaru do odkładania palety, a potem o wykonanie drogi powrotnej z pustym wózkiem. Na tym etapie szybko wychodzą martwe pola, zbyt ciasne skrzyżowania i miejsca, w których pieszy może wejść pod tor jazdy.
Na końcu sprawdzam, czy rysunek zawiera wymiary, obciążenia, poziomy składowania, kierunki ruchu i oznaczenia bezpieczeństwa. Jeżeli któregoś z tych elementów brakuje, schemat jest raczej szkicem koncepcyjnym niż dokumentem gotowym do montażu.
- Porównaj wymiary palet z wymiarami gniazd.
- Zweryfikuj szerokość alejek z instrukcją konkretnego wózka.
- Policz miejsca paletowe na każdym poziomie.
- Sprawdź nośność posadzki i sposób kotwienia.
- Dodaj odbojnice oraz drogi ewakuacyjne.
- Oznacz maksymalne obciążenia i zasady użytkowania.
Rysunek, który pomaga pracować, a nie tylko montować
Najbardziej użyteczny schemat łączy trzy perspektywy: układ hali z góry, konstrukcję regału z przodu oraz dane o ładunku i nośności. Dzięki temu można ocenić jednocześnie pojemność, dostęp do towaru, bezpieczeństwo i koszt wykorzystanej powierzchni.
Jeżeli plan dotyczy istniejącego magazynu, przed zamówieniem elementów porównałbym go jeszcze z pomiarem hali, instrukcją producenta i oceną posadzki. Kilka dodatkowych godzin poświęconych na weryfikację zwykle kosztuje mniej niż późniejsza przebudowa regałów albo przestój po kolizji.
