Gwint M5 to jeden z najczęściej używanych rozmiarów w lekkich konstrukcjach, osłonach maszyn, uchwytach i drobnych elementach montażowych. W praktyce liczą się tu nie tylko średnica nominalna, ale też skok, średnica wiertła pod gwintownik, otwór przelotowy i typ łba śruby. Ten tekst porządkuje te wartości i pokazuje, kiedy M5 jest dobrym wyborem, a kiedy lepiej sięgnąć po inny rozmiar.
Najważniejsze dane o M5, które warto mieć pod ręką
- Standardowy gwint M5 ma średnicę nominalną 5 mm i najczęściej skok 0,8 mm.
- Do gwintowania otworu pod M5 x 0,8 zwykle stosuje się wiertło 4,2 mm.
- Jeśli śruba ma przejść swobodnie przez element, typowe otwory przelotowe to 5,3 mm, 5,5 mm lub 5,8 mm.
- Gwint metryczny ma profil 60°, więc nie wolno mieszać go z calowymi odpowiednikami „na oko”.
- W dokumentacji technicznej można też spotkać zapis M5 x 0,8 oraz tolerancje, np. dla produkcji seryjnej.
- W praktyce śruby i nakrętki M5 najczęściej obsługuje się kluczem 8 mm, a śruby z gniazdem imbusowym kluczem 4 mm.
Co oznacza oznaczenie M5
M5 mówi o średnicy nominalnej gwintu, czyli o wymiarze zewnętrznym śruby, a nie o średnicy otworu. Gdy zapis ma tylko samo M5, domyślnie chodzi o skok zwykły 0,8 mm. Jeśli pojawia się M5 x 0,5, mamy wariant drobnozwojny, rzadszy i wymagający dokładniejszego dopasowania narzędzi.
W rysunkach technicznych można też spotkać klasy tolerancji, na przykład 6g dla śruby i 6H dla otworu gwintowanego lub nakrętki. W produkcji seryjnej to ma znaczenie, bo decyduje o wymienności części i o tym, czy śruba wchodzi płynnie bez nadmiernego luzu. Na tym etapie warto przejść od samego oznaczenia do konkretnych wymiarów, które trafiają do warsztatu albo działu konstrukcji.

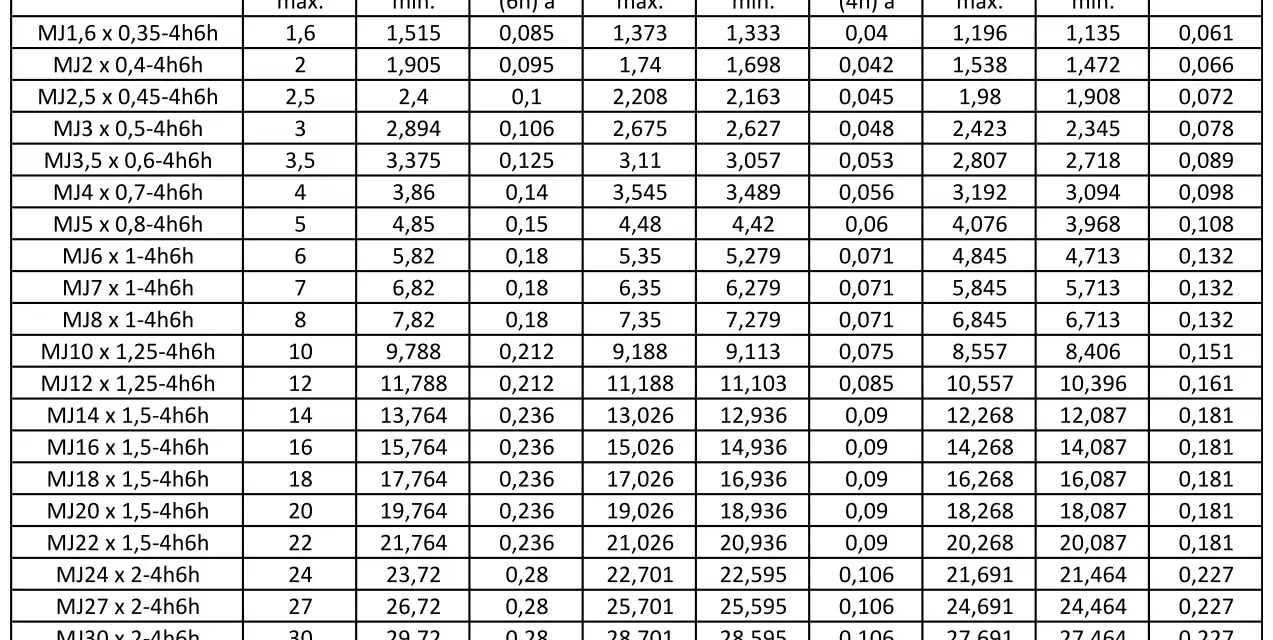

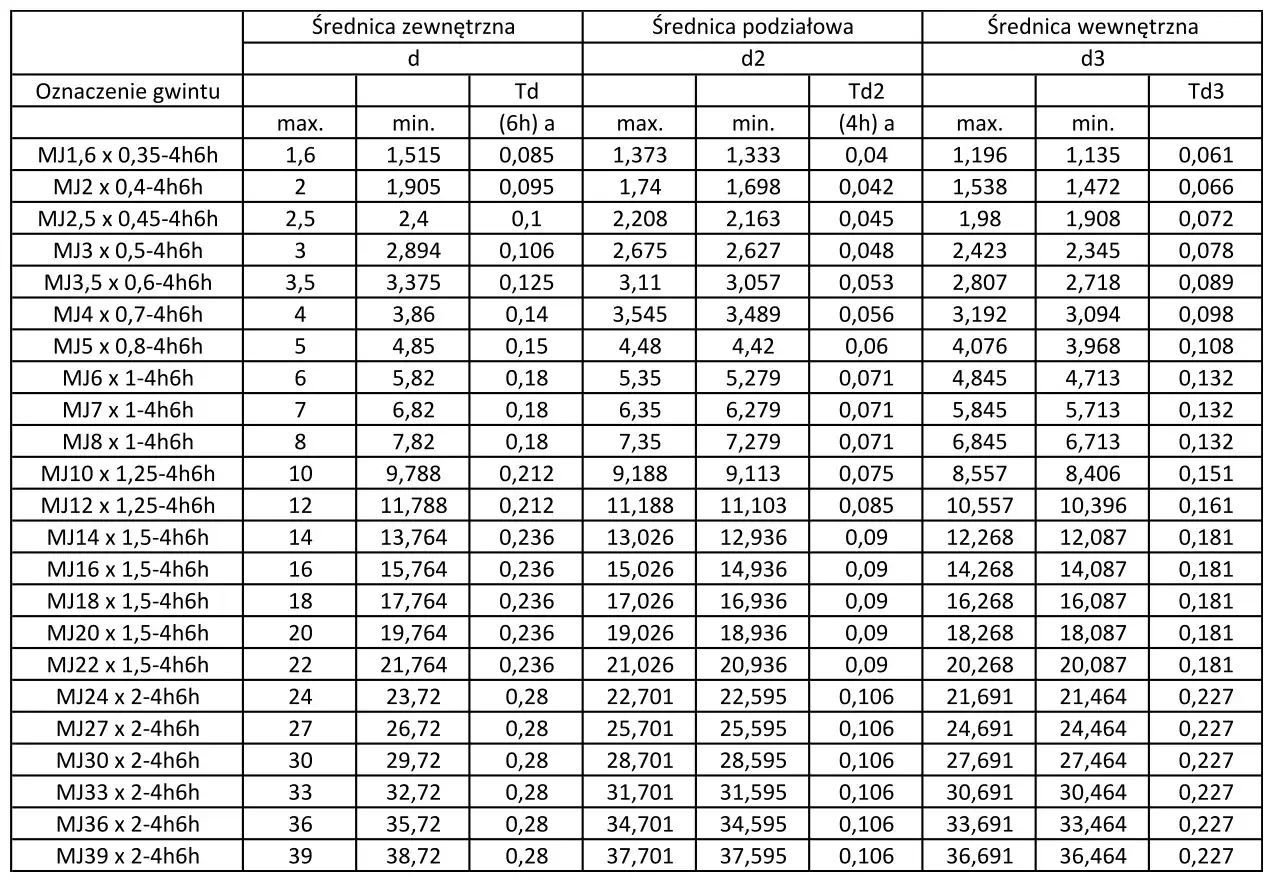

Jakie wymiary ma standardowy gwint M5
Jeśli ktoś pyta o wymiary gwintu M5, najczęściej chce po prostu jednego zestawu liczb, bez teoretyzowania. Poniżej zbieram najpraktyczniejsze wartości, czyli te, które przydają się przy doborze śruby, wiertła i narzędzia montażowego.
| Parametr | Wartość dla M5 | Co to oznacza w praktyce |
|---|---|---|
| Średnica nominalna | 5 mm | To wymiar zewnętrzny gwintu, po którym rozpoznaje się rozmiar. |
| Standardowy skok | 0,8 mm | Najczęstszy wariant; bez dopisku właśnie jego przyjmuje się domyślnie. |
| Wariant drobnozwojny | 0,5 mm | Spotykany rzadziej, zwykle tam, gdzie liczy się dokładniejsze prowadzenie lub określone warunki montażu. |
| Profil gwintu | 60° | To klasyczny profil metryczny ISO. |
| Wiertło pod gwintownik | 4,2 mm | Najczęściej stosowane dla M5 x 0,8 przy przygotowaniu otworu do nacinania gwintu. |
| Otwór przelotowy | 5,3 / 5,5 / 5,8 mm | Dobiera się go do pasowania: ciasnego, normalnego lub luźniejszego. |
| Klucz do nakrętki sześciokątnej | 8 mm | Praktyczny standard dla typowych nakrętek i śrub sześciokątnych M5. |
| Klucz imbusowy | 4 mm | Najczęściej dla śrub z gniazdem sześciokątnym wewnętrznym. |
Warto pamiętać, że sama średnica 5 mm nie mówi jeszcze wszystkiego. O tym, czy połączenie będzie solidne i powtarzalne, decydują też tolerancje, długość zazębienia i jakość wykonania otworu. Właśnie dlatego w dokumentacji nie wystarcza sucha nazwa M5 - trzeba jeszcze sprawdzić, z czym ten gwint ma współpracować.
Jak dobrać wiertło pod gwintowany otwór i otwór przelotowy
Najprostszy punkt startowy jest taki: do gwintowania M5 x 0,8 wybieram zwykle wiertło 4,2 mm. To wartość, która w większości zastosowań daje sensowny kompromis między łatwością nacinania a nośnością gwintu. W materiałach bardzo twardych albo w aplikacjach wymagających innego stopnia wypełnienia gwintu można rozważyć korektę, ale nie robi się tego „na wyczucie”, tylko według technologii i materiału.
Inaczej wygląda sprawa otworu przelotowego. Tu nie nacinam gwintu, tylko robię przejście dla śruby. Dla M5 najczęściej spotkasz trzy pasowania:- 5,3 mm - gdy chcesz ciasne prowadzenie i mały luz montażowy.
- 5,5 mm - najpopularniejszy wybór ogólny, dobry punkt wyjścia w wielu projektach.
- 5,8 mm - gdy montaż ma być łatwiejszy albo trzeba skompensować większe tolerancje.
W cienkiej blasze, aluminium albo tworzywie nie zakładam automatycznie, że klasyczne nacięcie gwintu będzie najlepszym pomysłem. Czasem lepsza jest nitonakrętka, wkładka gwintowana albo śruba z nakrętką po drugiej stronie. To prosta decyzja, ale często decyduje o trwałości połączenia. Z takiego doboru wynika już naturalnie pytanie, gdzie M5 faktycznie działa najlepiej.
Gdzie M5 sprawdza się najlepiej w praktyce
W mojej ocenie M5 jest rozmiarem „środka ciężkości” w lekkich i średnich połączeniach. Nie jest tak drobny jak M3 czy M4, ale nadal nie zabiera dużo miejsca. Dlatego dobrze pasuje tam, gdzie połączenie ma być jednocześnie poręczne, dostępne serwisowo i wystarczająco sztywne.
| Zastosowanie | Dlaczego M5 się sprawdza |
|---|---|
| Osłony maszyn i panele serwisowe | Daje sensowny zapas wytrzymałości przy niewielkim gabarycie. |
| Uchwyty czujników i małe wsporniki | Pomaga utrzymać precyzyjne położenie elementu bez nadmiernego obciążania konstrukcji. |
| Obudowy elektryczne i skrzynki techniczne | Śruba nie zajmuje dużo miejsca, a montaż jest szybki i powtarzalny. |
| Lekkie konstrukcje aluminiowe | To dobry kompromis między masą, sztywnością i łatwością obróbki. |
| Elementy demontowane podczas przeglądów | Popularny rozmiar ułatwia serwis i dobór zamienników. |
Właśnie dlatego M5 widzę często tam, gdzie połączenie ma być częścią obsługi serwisowej, a nie jednorazowym skręceniem. Jeśli jednak element pracuje przy silnych drganiach albo ma przenosić większy moment, sam rozmiar nie załatwi sprawy - trzeba jeszcze dobrać zabezpieczenie przed luzowaniem i odpowiedni materiał współpracujący.
Najczęstsze błędy przy doborze i montażu
Przy M5 błędy są banalne, ale ich skutki bywają kosztowne. Najczęściej widzę powtarzający się zestaw pomyłek, które później kończą się zerwanym gwintem, luźnym połączeniem albo problemem na etapie montażu.
- Mylenie gwintu M5 z otworem 5 mm - to nie to samo; 5 mm to średnica nominalna gwintu, a nie średnica otworu przelotowego.
- Zakup śruby M5 x 0,5 zamiast M5 x 0,8 - na pierwszy rzut oka wygląda podobnie, ale elementy nie będą pasowały prawidłowo.
- Wiercenie zbyt małego otworu pod gwintownik - rośnie moment skrawania, łatwiej uszkodzić narzędzie i materiał.
- Brak fazy i gratów - śruba wchodzi ciężej, a krawędź otworu szybciej niszczy gwint lub powłokę.
- Zbyt krótka długość zazębienia - w aluminium, tworzywie lub cienkiej blasze gwint potrafi wyrwać się szybciej, niż pęknie sama śruba.
- Dokręcanie bez kontroli momentu - szczególnie w delikatnych materiałach łatwo przekroczyć bezpieczny zakres.
Jeśli połączenie ma pracować w środowisku wibracyjnym, nie ograniczam się do samego rozmiaru gwintu. Liczy się też sposób zabezpieczenia, jakość powierzchni i to, czy konstrukcja daje odpowiednią długość współpracy z gwintem. Z tego wynika ostatnia rzecz, którą sprawdzam przed zamówieniem części lub rozpoczęciem wiercenia.
Co sprawdzam przed zamówieniem śruby lub gwintowaniem otworu
Przed startem wolę przejść przez prostą checklistę niż poprawiać detale po montażu. To oszczędza czas, a przy pracy seryjnej ogranicza liczbę reklamacji i przestojów.
- Czy potrzebuję gwintu wewnętrznego, czy tylko otworu przelotowego.
- Czy standard ma być M5 x 0,8, czy jednak drobniejszy M5 x 0,5.
- Czy otwór pod gwintownik ma być wykonany wiertłem 4,2 mm.
- Czy materiał pozwala na bezpośrednie nacinanie gwintu, czy lepiej zastosować wkładkę lub nitonakrętkę.
- Czy narzędzie pasuje do łba: 8 mm dla typowej nakrętki sześciokątnej, 4 mm dla imbusu.
- Czy grubość elementu daje wystarczającą długość zazębienia, żeby połączenie było trwałe.
Jeśli mam zapamiętać tylko jedną rzecz, to tę: przy standardowym M5 chodzi o średnicę nominalną 5 mm, skok 0,8 mm, wiertło 4,2 mm pod gwintownik i otwór przelotowy 5,5 mm jako bezpieczny punkt startowy w typowych zastosowaniach. Reszta to już dobór pod materiał, tolerancję i warunki pracy, a właśnie te szczegóły najczęściej decydują, czy połączenie będzie działało bez problemów przez lata.
