Gwint decyduje o tym, jak śruba przenosi siłę, jak szybko da się wykonać montaż i czy połączenie wytrzyma drgania, zabrudzenie albo wielokrotny demontaż. W praktyce to właśnie gwint śruby najczęściej rozstrzyga, czy konstrukcja działa pewnie, czy zaczynają się kłopoty z luzowaniem, zacieraniem albo uszkodzeniem otworu. Poniżej wyjaśniam, jak go czytać, mierzyć i dobierać bez zbędnej teorii, ale też bez uproszczeń, które potem mszczą się w warsztacie.
Najważniejsze informacje o gwintach, które od razu pomagają w praktyce
- Gwint to helikalny profil, który zamienia obrót w ruch osiowy i docisk.
- W oznaczeniu typu M8x1,25 liczba 8 oznacza średnicę nominalną, a 1,25 skok gwintu.
- W połączeniach złącznych najczęściej spotyka się gwint metryczny ISO o profilu 60°.
- Gwint zgrubny jest zwykle łatwiejszy w montażu, a drobnozwojny daje dokładniejszą regulację.
- Do identyfikacji potrzebujesz średnicy, skoku oraz informacji, czy gwint jest prawy, czy lewy.
- Trwałość połączenia zależy nie tylko od gwintu, ale też od materiału, długości zazębienia i momentu dokręcania.
Czym jest gwint i co robi w połączeniu
Gwint to spiralny profil nacięty na powierzchni zewnętrznej śruby albo wewnętrznej nakrętki. Dzięki niemu obrót zamienia się w przesunięcie osiowe, a to daje kontrolowany docisk. W elementach złącznych najczęściej pracuję z gwintem metrycznym ISO, którego profil bazowy ma kąt 60° i jest opisany przez normy ISO 68-1, ISO 724 oraz ISO 965.
Warto od razu rozróżnić kilka pojęć: średnica nominalna to to, co widzisz w oznaczeniu M10, skok to odległość między sąsiednimi zwojami, a średnice podziałowa i rdzeniowa mówią o rzeczywistym dopasowaniu i wytrzymałości. Jeśli ktoś myli te parametry, zwykle źle dobiera śrubę już na starcie. Gdy rozumiesz tę podstawę, łatwiej przejść do oznaczeń i skoku, bo właśnie one najczęściej wywołują najwięcej nieporozumień.Jak czytać oznaczenia i skok gwintu
Najprostszy zapis, jaki spotkasz, to M8, M10 albo M12. Sama litera M oznacza gwint metryczny, a liczba mówi o średnicy nominalnej w milimetrach. Gdy pojawia się zapis M8x1,25, druga liczba wskazuje skok. W praktyce to ważniejsze, niż wielu użytkowników zakłada, bo dwa elementy o tym samym M nie zawsze będą pasować do tej samej nakrętki.
Ja zwykle tłumaczę to tak: średnica odpowiada za gabaryt połączenia, a skok za zachowanie śruby podczas dokręcania. Im mniejszy skok, tym drobniejsze przesunięcie na obrót i większa precyzja regulacji. Przy gwintach jednokrotnych skok i posuw po jednym obrocie są w praktyce tym samym, więc oznaczenie mówi bardzo dużo już na pierwszy rzut oka.
| Oznaczenie | Co oznacza | Typowe zastosowanie |
|---|---|---|
| M6 | Średnica nominalna 6 mm | Małe połączenia w urządzeniach i osłonach |
| M8 x 1,25 | Średnica 8 mm, standardowy skok 1,25 mm | Połączenia ogólnego przeznaczenia |
| M10 x 1,5 | Średnica 10 mm, standardowy skok 1,5 mm | Konstrukcje maszynowe i montaż seryjny |
| M12 x 1,25 | Średnica 12 mm, skok drobny | Regulacja, połączenia wymagające większej precyzji |

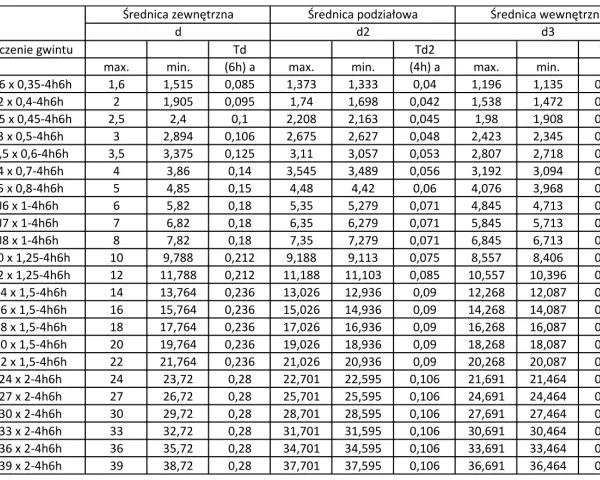

W oznaczeniach spotkasz też klasę tolerancji, na przykład 6g dla gwintu zewnętrznego i 6H dla wewnętrznego. To nie jest detal kosmetyczny. Klasa dopasowania decyduje o luzie montażowym, odporności na zapieczenie i tym, czy elementy da się bez walki skręcić po latach eksploatacji. Gdy oznaczenie jest niepełne albo ktoś zgaduje skok, problemy zaczynają się przy pierwszym montażu. Właśnie dlatego warto znać najczęściej używane odmiany gwintów, zanim sięgnie się po klucz.
Jakie rodzaje gwintów najczęściej spotyka się w złączach
W połączeniach złącznych nie chodzi o samą geometrię, ale o to, do czego gwint ma służyć. W praktyce najczęściej spotykam trzy sytuacje: montaż ogólnego przeznaczenia, regulację precyzyjną oraz połączenia pracujące w trudnym środowisku. Każda z nich wymaga nieco innego podejścia.
- Gwint metryczny zgrubny - najlepszy tam, gdzie liczy się szybki montaż, odporność na zabrudzenie i łatwe trafienie śrubą w nakrętkę.
- Gwint metryczny drobnozwojny - przydaje się tam, gdzie potrzebna jest dokładniejsza regulacja, większa liczba zwojów na tej samej długości lub mniejsze ryzyko błędnego dokręcenia.
- Gwint lewy - stosuje się go wtedy, gdy obrót mógłby naturalnie odkręcać połączenie, na przykład w niektórych mechanizmach obrotowych.
- Gwinty specjalne - pojawiają się w elementach uszczelniających, w układach rurowych albo w mechanizmach przenoszących ruch, gdzie zwykły gwint złączny nie wystarcza.
W maszynach importowanych nadal trafiają się gwinty calowe UNC i UNF. To ważne, bo na siłę można je ze sobą zniszczyć, a na pierwszy rzut oka bywają myląco podobne. W praktyce najlepszą zasadą jest prosty nawyk: zanim cokolwiek skręcisz, sprawdź nie tylko średnicę, ale też skok i system oznaczeń. Dzięki temu unikniesz dużej części problemów jeszcze przed montażem.
| Cecha | Gwint zgrubny | Gwint drobnozwojny |
|---|---|---|
| Montowanie w terenie | Łatwiejsze | Bardziej wrażliwe na zanieczyszczenia |
| Precyzja dokręcania | Średnia | Wyższa |
| Odporność na uszkodzenie zwoju | Zwykle lepsza | Niższa przy złym prowadzeniu śruby |
| Zastosowania | Uniwersalne konstrukcje | Regulacja, cienkie ścianki, wymagany dokładny docisk |
Jak zmierzyć i zidentyfikować gwint bez zgadywania
Jeśli mam rozpoznać nieopisany element, zawsze zaczynam od dwóch rzeczy: średnicy zewnętrznej i skoku. Do średnicy wystarczy suwmiarka, ale skok najlepiej sprawdzić grzebieniem do gwintów. To proste narzędzie oszczędza czas i ogranicza pomyłki, zwłaszcza gdy różnica między dwoma gwintami jest na tyle mała, że na oko wszystko wygląda podobnie.
- Zmierz średnicę zewnętrzną gwintu w kilku punktach, żeby wykluczyć zużycie lub zabrudzenie.
- Sprawdź skok wzornikiem albo porównaj go z tabelą pasujących wartości.
- Ustal, czy gwint jest prawy, czy lewy. W większości zastosowań spotkasz prawy, ale wyjątki są istotne.
- Oceń stan pierwszych zwojów. Jeśli są zgniecione, pomiar może wyjść poprawnie, a montaż i tak będzie problematyczny.
- Porównaj uzyskane dane z oznaczeniem nakrętki lub otworu gwintowanego.
Przy prostych śrubach można też policzyć liczbę zwojów na pewnym odcinku i przeliczyć wynik na skok, ale traktuję to jako metodę pomocniczą, nie podstawową. W praktyce najbardziej mylące są sytuacje, gdy ktoś mierzy tylko średnicę i zakłada, że to wystarczy. Nie wystarczy. Dwa gwinty o tej samej średnicy mogą mieć inny skok, inną klasę tolerancji i nie będą ze sobą pracowały poprawnie. Kiedy już wiesz, z czym masz do czynienia, można sensownie dobrać element do warunków pracy.
Jak dobrać gwint do warunków pracy
Dobór gwintu zaczynam od odpowiedzi na pytanie, co w danym połączeniu jest ważniejsze: szybkość montażu, odporność na drgania, szczelność, czy może precyzja regulacji. To nie jest akademicka różnica. Inaczej projektuje się połączenie w maszynie serwisowanej co miesiąc, a inaczej w konstrukcji, która ma pracować latami bez rozbierania.
Jeśli środowisko jest brudne, wilgotne albo narażone na korozję, zwykle wolę rozwiązanie bardziej tolerancyjne i łatwiejsze w serwisie. W trudnym otoczeniu mniejszy skok nie zawsze daje przewagę, bo drobne zwoje szybciej łapią zanieczyszczenia. Z kolei tam, gdzie potrzebna jest dokładna regulacja siły docisku albo ograniczona jest długość zazębienia, gwint drobnozwojny może dać realną korzyść.
Warto też pamiętać o materiale. W aluminium, tworzywach i cienkościennych elementach problemem bywa nie sam gwint, ale długość współpracy z materiałem. Czasem lepszy efekt daje większa średnica, wkładka gwintowana albo inny sposób mocowania niż mocniejszy skok. Ja patrzę na cały układ, nie na pojedynczy parametr, bo połączenie ma wytrzymać rzeczywiste obciążenie, a nie tylko dobrze wyglądać w katalogu. Skoro dobór zależy od wielu czynników, trzeba jeszcze wiedzieć, jakie błędy pojawiają się najczęściej przy montażu.
Najczęstsze błędy przy montażu i jak ich uniknąć

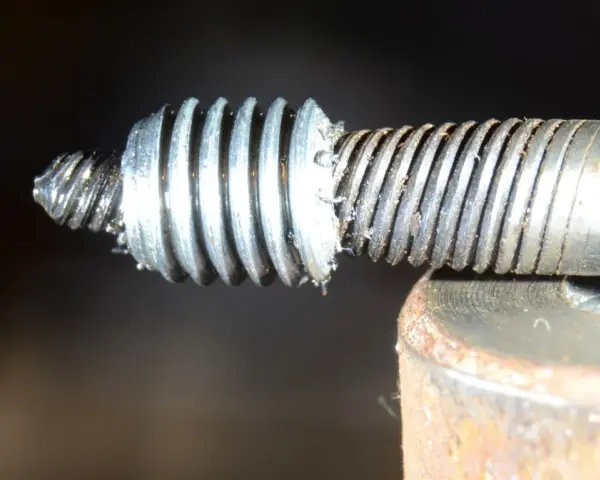

Większość problemów z gwintami zaczyna się od pośpiechu. Najbardziej kosztowne błędy są zwykle proste: zły skok, złe prowadzenie śruby, zbyt duży moment dokręcania albo montaż elementu z uszkodzonym pierwszym zwojem. To właśnie ten pierwszy zwój najczęściej przejmuje kontakt przy rozpoczęciu skręcania, więc jego stan ma większe znaczenie, niż się wydaje.
- Krzywe rozpoczęcie wkręcania - prowadzi do zatarcia zwojów i uszkodzenia nakrętki lub otworu.
- Mylenie skoku z średnicą - nawet niewielka pomyłka oznacza brak zgodności elementów.
- Zbyt duży moment - może zerwać gwint albo nadmiernie rozciągnąć śrubę.
- Brak czyszczenia - opiłki, korozja i stare zabezpieczenia zmieniają opory tarcia i fałszują montaż.
- Zakładanie, że każdy M8 jest taki sam - w praktyce różnią się skokiem, tolerancją i przeznaczeniem.
Przy montażu serwisowym polecam prostą zasadę: jeśli śruba nie wchodzi lekko po kilku pierwszych obrotach, nie siłuj jej kluczem. Trzeba cofnąć, sprawdzić osiowanie i dopiero potem kontynuować. Ta chwila kontroli oszczędza więcej czasu niż późniejsze naprawy zerwanego gwintu. Gdy unika się tych błędów, zostaje jeszcze jedno ważne pytanie: co naprawdę decyduje o trwałości całego połączenia?
Co naprawdę decyduje o trwałości połączenia gwintowanego
W praktyce trwałość połączenia nie zależy wyłącznie od kształtu gwintu. Równie ważne są: klasa materiału, długość zazębienia, sposób smarowania, jakość powierzchni i moment dokręcania. Dobrze dobrany gwint potrafi wiele ułatwić, ale nie naprawi źle zaprojektowanego połączenia ani uszkodzonego elementu bazowego.
Jeśli miałbym wskazać trzy rzeczy, które robią największą różnicę, wymieniłbym: poprawne oznaczenie, właściwe dopasowanie i kontrolowany montaż. Dopiero zestaw tych trzech elementów daje połączenie, które jest jednocześnie pewne, przewidywalne i możliwe do serwisowania. To jest też najpraktyczniejszy wniosek dla osób pracujących z elementami złącznymi: gwint ma wspierać konstrukcję, a nie stawać się źródłem niespodzianek. Jeśli te zasady są spełnione, połączenie zwykle pracuje długo i bez zbędnych interwencji.
