Przy doborze śruby albo nakrętki M24 sam nominalny rozmiar nie wystarcza. Najkrócej: skok gwintu M24 w wersji zwykłej wynosi 3 mm, a w wariantach drobnozwojnych spotyka się przede wszystkim 2 mm i 1,5 mm. W tym tekście pokazuję, jak to czytać, jak rozpoznać właściwy wariant w warsztacie oraz kiedy drobniejszy skok ma realny sens w połączeniach mechanicznych.
Najważniejsze liczby o M24, które warto mieć pod ręką
- Domyślny zapis M24 oznacza zwykle gwint metryczny zwykły, czyli M24×3.
- Najczęściej używane warianty drobnozwojne to M24×2 i M24×1,5.
- Do gwintu M24×3 typowo zaczynam od wiertła 21 mm, a dla otworu przelotowego przyjmuję zwykle 26 mm.
- Drobniejszy skok daje lepszą kontrolę dokręcania i zwykle lepiej znosi drgania, ale jest bardziej wymagający przy montażu.
- Samej średnicy 24 mm nie wolno traktować jako dowodu zgodności elementów. Decyduje też skok, klasa tolerancji i stan zwoju.
Co oznacza skok gwintu i jak czytać oznaczenie M24
Skok gwintu to odległość między kolejnymi zwojami mierzona wzdłuż osi śruby. W praktyce właśnie ten parametr decyduje, czy nakrętka i śruba w ogóle się sparują, nawet jeśli średnica wygląda „na oko” poprawnie.
Przy gwintach metrycznych zapis działa prosto: litera M oznacza system metryczny, liczba po niej mówi o średnicy nominalnej, a dopisek po znaku × określa skok. Gdy na rysunku widzę samo M24, zakładam zazwyczaj gwint zwykły, czyli bez dopisku skoku.
- M24 oznacza średnicę nominalną 24 mm.
- M24×3 to średnica 24 mm i skok 3 mm.
- M24×2 ma tę samą średnicę, ale drobniejszy skok.
Najwięcej pomyłek powstaje właśnie wtedy, gdy ktoś zakłada, że każdy M24 ma taki sam skok, więc dalej rozbijam najczęstsze warianty na liczby.
Jaki jest skok gwintu M24 i kiedy ma sens wersja drobnozwojna
W klasycznym zastosowaniu M24 ma skok 3 mm. To wersja podstawowa, najczęściej spotykana w elementach złącznych ogólnego przeznaczenia. W praktyce spotykam też wersje drobnozwojne, które wybiera się tam, gdzie ważniejsza jest kontrola, odporność na luzowanie albo ograniczona długość zazębienia.
| Oznaczenie | Skok | Co to oznacza w praktyce |
|---|---|---|
| M24×3 | 3,0 mm | Wersja standardowa, szybki montaż, jedna pełna obrót daje 3 mm przesuwu osiowego. |
| M24×2 | 2,0 mm | Lepsza kontrola dociągnięcia i zwykle korzystniejsze zachowanie przy drganiach. |
| M24×1,5 | 1,5 mm | Precyzyjniejsze ustawienie docisku, ale większa wrażliwość na brud i uszkodzenie zwoju. |
Na odcinku 30 mm różnica jest od razu widoczna: przy skoku 3 mm zobaczysz około 10 zwojów, przy 2 mm około 15, a przy 1,5 mm około 20. To prosty test orientacyjny, który często pomaga jeszcze zanim sięgnę po wzornik.
W specjalnych katalogach można jeszcze trafić na drobniejsze odmiany, ale w typowych połączeniach najczęściej pracuje się właśnie z M24×3, M24×2 i M24×1,5. To ważne, bo takie elementy nie są zamienne „na wyczucie”.
Jeżeli chcesz szybko przejść od rozpoznania do pomiaru, następny krok jest prosty: trzeba potwierdzić skok narzędziem albo liczeniem zwojów.
Jak sprawdzić skok bez ryzyka pomyłki
W warsztacie najpewniejszy jest wzornik gwintów. Przymierzasz odpowiedni listek i od razu widać, czy profil oraz podziałka pasują. To metoda szybka, tania i dużo mniej zawodna niż zgadywanie po samej średnicy.
- Oczyść gwint z brudu, opiłków i korozji, bo nawet cienka warstwa zanieczyszczeń fałszuje wrażenie dopasowania.
- Przyłóż wzornik i sprawdź, czy zęby układają się bez prześwitów na kilku kolejnych zwojach.
- Jeśli nie masz wzornika, policz zwoje na znanym odcinku. Dla M24×3 na 30 mm wyjdzie około 10 zwojów, dla M24×2 około 15, a dla M24×1,5 około 20.
- Nie dociskaj na siłę. Jeżeli śruba wchodzi tylko na jeden lub dwa obroty i zaraz zaczyna się klinować, zwykle masz zły skok, a nie „twardy gwint”.
| Metoda | Kiedy się sprawdza | Na co patrzę |
|---|---|---|
| Wzornik gwintów | Warsztat, magazyn, szybka kontrola | Pełne przyleganie na kilku zwojach bez światła między profilami. |
| Suwmiarka i liczenie zwojów | Gdy nie mam wzornika pod ręką | Liczbę zwojów na znanym odcinku i zgodność z typowym skokiem. |
| Para referencyjna | Serwis i produkcja seryjna | Ręczne, lekkie wkręcanie przez kilka obrotów bez oporu. |
Po potwierdzeniu skoku warto od razu sprawdzić też otwór pod gwint i luz montażowy, bo przy M24 różnica kilku dziesiątych milimetra robi już praktyczny problem.
Jakie otwory i luz montażowy stosuje się przy M24
Dla gwintu wewnętrznego nie dobiera się średnicy „na oko”. Zbyt mały otwór zwiększa moment skrawania i ryzyko uszkodzenia narzędzia, a zbyt duży osłabia połączenie. Ja traktuję poniższe wartości jako sensowny punkt wyjścia dla typowych zastosowań stalowych.

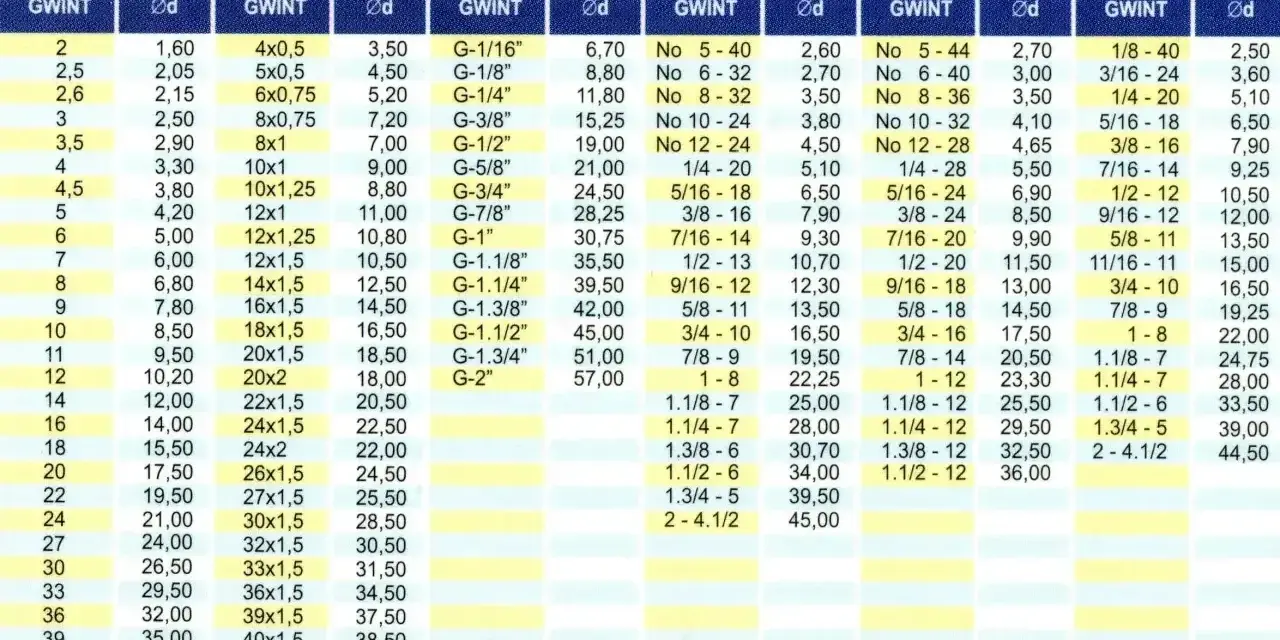

| Rodzaj otworu | Typowy wymiar | Po co to sprawdzać |
|---|---|---|
| Otwór pod M24×3 | 21 mm | To standardowy start do gwintowania gwintu zwykłego. |
| Otwór pod M24×2 | 22 mm | Wartość bazowa dla wersji drobnozwojnej o skoku 2 mm. |
| Otwór pod M24×1,5 | 22,5 mm | Dobry punkt wyjścia dla precyzyjniejszego połączenia. |
| Otwór przelotowy | 26 mm | Typowy luz dla śruby M24 przechodzącej przez element bez gwintowania. |
W aluminium, stali nierdzewnej i miękkich odlewach nie kopiuję ślepo jednej liczby z tabeli. Materiał, smarowanie, klasa pasowania i jakość narzędzia potrafią zmienić realny wynik bardziej, niż wielu osobom się wydaje.
Sama geometria to jednak nie wszystko. W M24 równie mocno liczy się to, gdzie ten gwint pracuje i czy ma wytrzymać drgania, czy raczej szybki montaż.
Gdzie drobniejszy skok daje realną przewagę
Ja traktuję drobnozwojny M24 jako narzędzie do konkretnych problemów, a nie jako lepszą wersję domyślną. Drobniejszy skok ma sens wtedy, gdy połączenie ma pracować pod obciążeniem dynamicznym, wymaga dokładnego dociągnięcia albo ma ograniczoną długość zazębienia.
| Warunek pracy | Lepszy wybór | Dlaczego |
|---|---|---|
| Drgania i potrzeba precyzyjnego dociągnięcia | M24×2 lub M24×1,5 | Mniejszy postęp na obrót daje lepszą kontrolę docisku. |
| Brudne środowisko i częsty serwis | M24×3 | Łatwiej rozpocząć gwint i mniejsze jest ryzyko uszkodzenia zwoju. |
| Krótka długość zazębienia | M24×2 lub M24×1,5 | Na tej samej długości mieści się więcej zwojów. |
| Seryjny montaż i szybkie skręcanie | M24×3 | Mniej obrotów do pełnego złączenia i mniejsza wrażliwość montażowa. |
W praktyce widzę prostą zależność: im trudniejsze środowisko i częstszy demontaż, tym częściej zwykły skok 3 mm wygrywa niezawodnością. Im większa potrzeba kontroli i odporności na luzowanie, tym chętniej sięga się po drobniejszy wariant.
Najwięcej usterek nie bierze się więc z samego rozmiaru, tylko z błędnego założenia, że każdy M24 zniesie to samo.
Najczęstsze błędy, które psują połączenie M24
- Dobór po samej średnicy. Dwa elementy mogą mieć 24 mm średnicy, a mimo to nie pasować przez inny skok.
- Próba skręcania „na siłę”. Jeśli pierwszy zwój nie prowadzi płynnie, dalsze dokręcanie zwykle kończy się uszkodzeniem zwojów.
- Mylenie otworu pod gwint z otworem przelotowym. To dwa różne zadania i dwa różne wymiary.
- Pomiar bez czyszczenia. Rdza, smar i opiłki dają złudzenie dopasowania albo odwrotnie, sztucznie zawyżają opór.
- Ignorowanie klasy własności. Dobrze dobrany gwint nie uratuje połączenia, jeśli śruba ma zbyt niską nośność do obciążenia.
- Brak zapisu na rysunku. Samo „M24” bywa za mało, gdy konstrukcja wymaga dokładności albo drobnozwojnego wariantu.
W serwisie i produkcji seryjnej najczęściej szkodzi nie brak wiedzy, tylko pośpiech. Jedno szybkie sprawdzenie skoku zajmuje minutę, a potrafi oszczędzić uszkodzony detal i przestój całej linii.
Jeżeli chcę zamówić właściwy element złączny, kończę na szerszym sprawdzeniu niż sam skok.
Co jeszcze sprawdzam przed zamówieniem śruby M24
Przy M24 skok jest ważny, ale nie jest jedynym parametrem, który decyduje o powodzeniu połączenia. Zanim zamknę zamówienie albo zaakceptuję rysunek, sprawdzam jeszcze klasę własności śruby, materiał, powłokę ochronną i długość zazębienia.
- Klasa wytrzymałości - najczęściej 8.8, 10.9 albo 12.9, zależnie od obciążenia i konstrukcji.
- Długość zazębienia - w stali zwykle wystarcza mniej niż w aluminium, ale tu liczy się konkretny materiał i zastosowanie.
- Powłoka i środowisko pracy - ocynk, stal nierdzewna albo inna ochrona antykorozyjna mogą zmienić trwałość połączenia bardziej, niż sam skok.
- Kierunek gwintu - standardowo prawy, ale w maszynach i osiach zdarza się lewy.
- Klasa tolerancji - ważna, gdy połączenie ma być powtarzalne i bezproblemowe w montażu seryjnym.
Przy M24 trzymam prostą zasadę: jeśli dokumentacja nie podaje inaczej, zakładam gwint zwykły 3 mm, ale przed produkcją albo montażem zawsze potwierdzam to wzornikiem lub tabelą. To niewielki krok, który oszczędza uszkodzonych nakrętek, przestojów i niepotrzebnych poprawek.
