Gwint M22 pojawia się tam, gdzie zwykłe złącza przestają wystarczać: w cięższych konstrukcjach, maszynach, osprzęcie serwisowym i elementach narażonych na wyższe obciążenia. Najczęściej chodzi o wymiary gwintu M22, skok zwoju i otwór, który trzeba przygotować pod gwintowanie albo pod przelot śruby. Poniżej rozkładam to na konkretne liczby i pokazuję, jak czytać oznaczenia tak, żeby nie pomylić wersji standardowej z drobnozwojną.
Najważniejsze liczby o M22 w jednym miejscu
- Średnica nominalna wynosi 22 mm, ale to wymiar bazowy, a nie zawsze idealny pomiar gotowej śruby.
- Najczęstsza wersja to M22 x 2,5, czyli gwint zwykły o skoku 2,5 mm.
- Otwór pod gwintowanie dla M22 x 2,5 robi się zwykle wiertłem 19,5 mm.
- Otwór przelotowy dla śruby M22 w dopasowaniu normalnym to najczęściej 24 mm.
- Kąt profilu gwintu metrycznego wynosi 60°.
- W praktyce najczęściej spotkasz tolerancje 6g dla gwintu zewnętrznego i 6H dla wewnętrznego.
Co oznacza M22 i dlaczego sam symbol nie mówi wszystkiego
Oznaczenie M22 mówi przede wszystkim o średnicy nominalnej gwintu, czyli o wartości 22 mm. To jednak dopiero punkt wyjścia. Jeśli nie podasz skoku, materiału, tolerancji i zastosowania, nadal brakuje kilku informacji, które w warsztacie mają realne znaczenie.W dokumentacji technicznej zapis M22 bez dopisku skoku najczęściej oznacza gwint zwykły, czyli M22 x 2,5. W praktyce ja zawsze sprawdzam, czy mam do czynienia z rysunkiem, katalogiem czy tylko opisem katalogowym, bo w każdym z tych miejsc skróty bywają używane trochę inaczej. Dla połączeń metrycznych standard określają normy ISO 261, ISO 724 i ISO 965.
- M22 - średnica nominalna 22 mm.
- M22 x 2,5 - średnica 22 mm i skok 2,5 mm.
- M22 x 1,5 - ten sam nominalny rozmiar, ale drobniejszy gwint.
Wniosek jest prosty: sam symbol M22 jeszcze nie wystarcza do zamówienia narzędzia czy sprawdzenia pasowania. Dopiero po rozpoznaniu skoku i tolerancji można przejść do konkretnych wymiarów, a od tego zależy cały dalszy dobór. Z tych liczb wynika już sposób wiercenia i montażu.

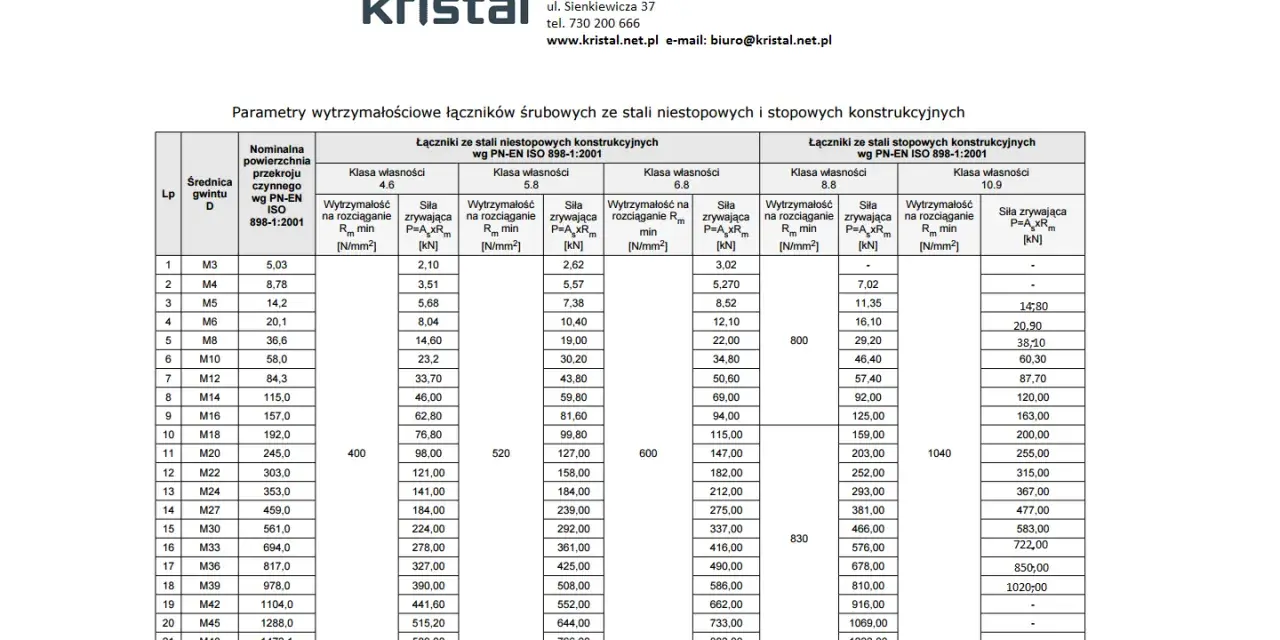

Jakie są podstawowe wymiary standardowego gwintu M22 x 2,5
Wersja standardowa, czyli M22 x 2,5, jest najczęściej używanym wariantem w tej średnicy. Jej profil jest metryczny, symetryczny i ma kąt zarysu 60°. Poniższe wartości to wymiary bazowe profilu, a więc punkt odniesienia przed uwzględnieniem tolerancji wykonania.
| Parametr | Wartość dla M22 x 2,5 | Znaczenie praktyczne |
|---|---|---|
| Średnica nominalna | 22,000 mm | Baza oznaczenia gwintu. |
| Skok | 2,500 mm | Odstęp między kolejnymi zwojami. |
| Kąt profilu | 60° | Standardowy kształt gwintu metrycznego. |
| Średnica podziałowa | 20,376 mm | Najważniejsza średnica dla pasowania i współpracy z nakrętką. |
| Średnica rdzenia śruby | 18,933 mm | Najmniejsza średnica części zewnętrznej. |
| Średnica dna gwintu w otworze | 19,294 mm | Wartość bazowa dla gwintu wewnętrznego. |
| Głębokość teoretyczna zwoju | ok. 1,353 mm | Pokazuje, dlaczego otwór pod gwintowanie musi być wyraźnie mniejszy niż 22 mm. |
Czym różni się M22 x 2,5 od drobniejszego skoku
W średnicy 22 mm nie kończy się temat. ISO przewiduje także odmiany drobnozwojne, a w praktyce spotyka się przede wszystkim M22 x 2,0, M22 x 1,5, a w zastosowaniach specjalnych również jeszcze drobniejszy skok. To ważne, bo dwa elementy opisane jako M22 mogą się ze sobą nie skręcić, jeśli mają inny skok.
| Oznaczenie | Skok | Wiertło pod gwintowanie | Kiedy ma sens |
|---|---|---|---|
| M22 x 2,5 | 2,5 mm | 19,5 mm | Najbardziej uniwersalny wybór, dobry do większości połączeń ogólnych. |
| M22 x 2,0 | 2,0 mm | 20,0 mm | Gdy potrzebujesz trochę drobniejszego gwintu i lepszego prowadzenia śruby. |
| M22 x 1,5 | 1,5 mm | 20,5 mm | Przy krótszym zazębieniu, wibracjach albo wtedy, gdy ważniejsza jest precyzja regulacji. |
| M22 x 1,0 | 1,0 mm | 21,0 mm | Wariant specjalny, rzadziej spotykany w typowych zastosowaniach warsztatowych. |
Im mniejszy skok, tym więcej zwojów przypada na tę samą długość połączenia. To daje lepszą regulację i często korzystniejszą pracę przy drganiach, ale jednocześnie gwint staje się bardziej wrażliwy na zabrudzenia, uszkodzenia i błędy montażowe. W miękkich materiałach sama zmiana skoku nie zawsze wystarczy, bo o trwałości połączenia decyduje też długość zazębienia i jakość wykonania otworu. Z tego powodu warto od razu przejść do wiercenia i pasowania, bo tam popełnia się najwięcej kosztownych pomyłek.
Jak dobrać wiertło pod gwintowanie i otwór przelotowy
Otwór pod gwintowanie
Jeśli przygotowuję otwór pod gwint wewnętrzny, zaczynam od prostego przeliczenia: średnica nominalna minus skok. Dla M22 x 2,5 wychodzi 19,5 mm, dla M22 x 2,0 - 20,0 mm, a dla M22 x 1,5 - 20,5 mm. To szybki i bardzo użyteczny punkt wyjścia, który w większości warsztatowych zastosowań się sprawdza.
W twardszych materiałach trzeba jednak pamiętać, że zbyt mały otwór zwiększa moment gwintowania i ryzyko złamania gwintownika. Z kolei w aluminium, brązie czy tworzywach czasem lepiej trzymać się dolnej granicy zalecenia, bo zbyt luźny gwint szybciej się wyrobi. Ja traktuję więc te liczby jako bazę, a nie świętą regułę wyrytym w kamieniu.
Przeczytaj również: Gwint UNF - Tabela, oznaczenia, błędy. Uniknij pomyłek!
Otwór przelotowy
Jeżeli element ma tylko przepuścić śrubę M22, a nie być gwintowany, liczy się otwór luzowy. Według typowych tabel ISO 273 dla M22 przyjmuje się trzy praktyczne warianty: 23 mm jako dopasowanie ciasne, 24 mm jako normalne i 26 mm jako luźne. Co ważne, ten dobór zależy od średnicy nominalnej, a nie od tego, czy śruba ma skok 2,5, 2,0 czy 1,5 mm.
| Rodzaj dopasowania | Średnica otworu | Kiedy go wybieram |
|---|---|---|
| Ciasne | 23 mm | Gdy zależy mi na minimalnym luzie i dobrym prowadzeniu elementu. |
| Normalne | 24 mm | Najczęstszy wybór do zastosowań ogólnych. |
| Luźne | 26 mm | Przy montażu terenowym, większych tolerancjach i powłokach, które zabierają luz. |
W praktyce 24 mm jest bezpiecznym punktem startowym, ale jeśli element będzie malowany, cynkowany albo składany w warunkach produkcyjnych o większym rozrzucie wymiarowym, lepiej to sprawdzić wcześniej. Kolejny problem to nie sam rozmiar, tylko sposób, w jaki ten rozmiar bywa błędnie interpretowany.
Najczęstsze błędy przy pracy z M22 i jak ich uniknąć
- Zakładanie, że samo M22 wystarczy. Bez skoku nie wiesz jeszcze, czy chodzi o 2,5 mm, 2,0 mm, 1,5 mm czy inny wariant.
- Wiercenie otworu 22 mm pod gwintowanie. To częsty błąd początkujących. Otwór pod gwint musi być wyraźnie mniejszy od nominalnej średnicy.
- Ignorowanie tolerancji. W praktyce znaczenie ma nie tylko nominalny rozmiar, ale też klasa wykonania, np. 6g i 6H, oraz to, czy element jest powlekany.
- Mieszanie elementów o różnym skoku. Dwie śruby M22 mogą wyglądać podobnie, a i tak nie współpracują ze sobą poprawnie.
- Bagatelizowanie materiału bazowego. W aluminium, cienkiej stali czy tworzywach wytrzymałość gwintu zależy mocno od długości zazębienia i jakości wykonania otworu.
- Pomijanie wpływu powłok. Ocynk, farba czy inne zabezpieczenie potrafią zabrać cenny luz i pogorszyć skręcalność połączenia.
Jeśli mam uniknąć poprawiania gotowego detalu, zawsze wracam do trzech rzeczy: skoku, tolerancji i sposobu pracy połączenia. Dopiero wtedy ma sens sprawdzenie konkretnej listy elementów, które mają trafić do zamówienia albo do produkcji. To prowadzi już do ostatniej, bardzo praktycznej warstwy tematu.
Co jeszcze sprawdzam przed zamówieniem elementów M22
Przed zamówieniem śruby, nakrętki albo narzędzia pod M22 nie patrzę tylko na średnicę. Najwięcej problemów powstaje przez drobiazgi, których nie widać na pierwszy rzut oka, a które decydują o tym, czy połączenie zadziała od razu, czy będzie wymagało poprawek.
- Skok gwintu - czy jest standardowy, czy drobny.
- Kierunek gwintu - w praktyce prawy jest domyślny, ale lewy trzeba wyraźnie zaznaczyć.
- Klasa tolerancji - szczególnie ważna przy częściach toczonych, gwintowanych maszynowo i powlekanych.
- Długość zazębienia - ma znaczenie w miękkich materiałach i przy dużych obciążeniach.
- Rodzaj połączenia - śruba z nakrętką, szpilka, otwór gwintowany czy element specjalny.
- Powłoka i materiał - cynk, stal nierdzewna, aluminium albo tworzywo zmieniają zachowanie całego układu.
Jeżeli masz zapamiętać tylko jedną rzecz, niech będzie to ta: dla M22 x 2,5 otwór pod gwintowanie zaczyna się od 19,5 mm, a otwór przelotowy zwykle od 24 mm. Reszta zależy już od skoku, tolerancji i materiału, w którym pracuje połączenie. W praktyce właśnie te trzy zmienne odróżniają poprawnie dobrany gwint od takiego, który będzie sprawiał kłopoty przy pierwszym montażu.
