Dobór śruby do obciążonego połączenia nie kończy się na sprawdzeniu oznaczenia 10.9 na łbie. Trzeba jeszcze wiedzieć, jaką siłę przenosi konkretny rozmiar, gdzie pojawi się obciążenie oraz czy słabszym ogniwem nie będzie nakrętka, gwint albo łączony materiał. Poniżej wyjaśniam, co naprawdę oznacza wytrzymałość śruby klasy 10.9, podaję praktyczne wartości dla popularnych średnic i pokazuję, jak bezpiecznie podejść do dokręcania.
Najważniejsze liczby i zasady doboru śruby klasy 10.9
- 1000 MPa to minimalna wytrzymałość na rozciąganie śruby klasy 10.9.
- 830 MPa to typowa minimalna wartość naprężenia próby, używana do oceny obciążenia przed trwałym odkształceniem.
- Śruba M10 ma nominalną nośność na zerwanie około 58 kN, ale nie jest to dopuszczalne obciążenie robocze.
- Rzeczywista nośność zależy także od gwintu, długości zazębienia, nakrętki, podłoża i rodzaju obciążenia.
- Dla M10 klasy 10.9 orientacyjny moment dokręcania wynosi około 65-70 Nm przy założonym współczynniku tarcia.
Co oznacza klasa wytrzymałości 10.9
Oznaczenie 10.9 opisuje właściwości mechaniczne stalowej śruby, a nie jej średnicę, długość ani przeznaczenie. Pierwsza liczba pomnożona przez 100 daje nominalną wytrzymałość na rozciąganie, czyli dla klasy 10.9 otrzymujemy 1000 N/mm², czyli 1000 MPa.
Druga liczba określa stosunek granicy plastyczności do wytrzymałości na rozciąganie. W uproszczeniu 0,9 × 1000 MPa daje około 900 MPa. W tabelach normowych spotyka się również minimalne naprężenie próby na poziomie 830 MPa. To ważne rozróżnienie, ponieważ naprężenie próby służy do sprawdzenia, czy element nie odkształci się trwale podczas obciążenia kontrolnego.
Norma ISO 898-1 dotyczy śrub, wkrętów i trzpieni gwintowanych ze stali węglowej oraz stopowej. Nie obejmuje jednak każdej sytuacji konstrukcyjnej. Geometria łba, nietypowy gwint, podwyższona temperatura, korozja lub zmęczenie materiału mogą ograniczyć nośność bardziej niż sama klasa 10.9.
Wytrzymałość a dopuszczalne obciążenie
Najczęstszy błąd polega na utożsamianiu wartości 1000 MPa z bezpiecznym obciążeniem roboczym. To tylko poziom minimalnej wytrzymałości materiału na rozciąganie, po którego przekroczeniu może dojść do zerwania. W projekcie stosuje się współczynnik bezpieczeństwa, dlatego dopuszczalna siła jest wyraźnie niższa.
Jeżeli śruba pracuje w maszynie pod obciążeniem zmiennym, nie wystarczy sprawdzić jednorazowego zerwania. Trzeba uwzględnić także zmęczenie materiału, drgania, karby gwintu i możliwość samoczynnego luzowania. W takich warunkach nawet mocna śruba może wymagać większego wymiaru albo innego sposobu zabezpieczenia połączenia.
Ile obciążenia przenosi śruba 10.9
Do orientacyjnego obliczenia nośności na rozciąganie wykorzystuje się nominalne pole przekroju czynnego gwintu. Dla zwykłych gwintów metrycznych nie jest ono równe polu pełnego walca o średnicy nominalnej. Przykładowo śruba M10 ma pole przekroju czynnego około 58 mm², a nie 78,5 mm² wynikające z prostego obliczenia dla pręta o średnicy 10 mm.
| Rozmiar gwintu | Pole przekroju czynnego | Minimalna siła rozciągająca | Orientacyjna siła przy 830 MPa |
|---|---|---|---|
| M5 | 14,2 mm² | 14,2 kN | 11,8 kN |
| M6 | 20,1 mm² | 20,1 kN | 16,7 kN |
| M8 | 36,6 mm² | 36,6 kN | 30,4 kN |
| M10 | 58,0 mm² | 58,0 kN | 48,1 kN |
| M12 | 84,3 mm² | 84,3 kN | 70,0 kN |
| M16 | 157 mm² | 157 kN | 130,3 kN |
| M20 | 245 mm² | 245 kN | 203,4 kN |
| M24 | 353 mm² | 353 kN | 293,0 kN |
Wartości w tabeli są przydatne do szybkiego porównania rozmiarów. Nie są dopuszczalną nośnością konstrukcji. Dla przykładu M10 klasy 10.9 może osiągnąć minimalną siłę zrywającą około 58 kN, co odpowiada mniej więcej 5,9 tony siły, ale rzeczywiste obciążenie robocze musi być niższe i wynikać z obliczeń dla konkretnego połączenia.
Jeśli obciążenie działa poprzecznie, sytuacja wygląda inaczej. Śruba może pracować na ścinanie, docisk lub zginanie, a siła może być przenoszona przez tarcie między łączonymi elementami. W takim przypadku sama tabela rozciągania nie odpowiada na pytanie o bezpieczeństwo. Ja traktuję ją wyłącznie jako pierwszy filtr doboru, nigdy jako końcowy wynik projektu.
Co naprawdę ogranicza nośność połączenia
W praktyce nie zawsze pęka sama śruba. Słabszym elementem może okazać się zerwanie gwintu w nakrętce lub otworze, wyrwanie materiału, zgniecenie pod łbem albo rozciągnięcie cienkiego ucha. Dlatego wymiana śruby 8.8 na 10.9 nie zawsze poprawia bezpieczeństwo. Jeśli korpus jest z miękkiej stali, aluminium albo żeliwa, mocniejszy łącznik może tylko szybciej uszkodzić gwint.
Długość zazębienia gwintu
W połączeniu stalowym często przyjmuje się orientacyjnie długość zazębienia zbliżoną do jednej średnicy nominalnej, czyli około 10 mm dla M10. To nie jest uniwersalna reguła. Dla aluminium, materiałów o niskiej wytrzymałości lub połączeń odpowiedzialnych potrzebne może być większe zazębienie albo zastosowanie tulei gwintowanej.
Nakrętka i podkładka

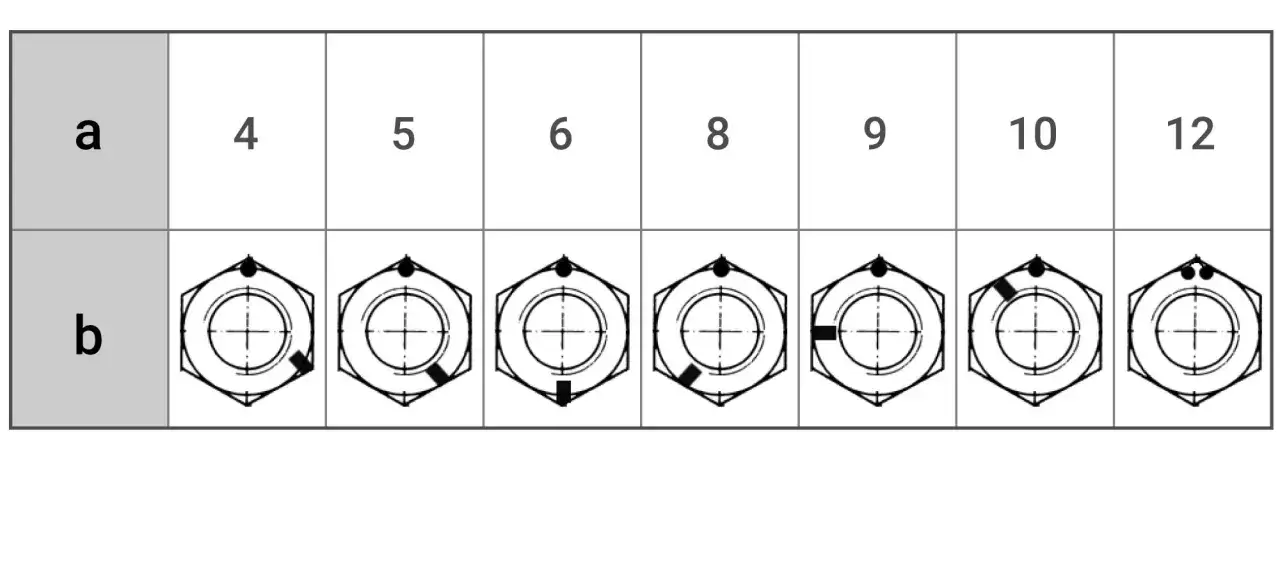

Śruba klasy 10.9 powinna współpracować z nakrętką o odpowiedniej klasie, najczęściej klasy 10. Zwykła nakrętka klasy 6 może nie przenieść wymaganej siły, nawet gdy sama śruba ma duży zapas wytrzymałości.
Podkładka nie zwiększa automatycznie nośności śruby. Jej zadaniem jest między innymi rozłożenie nacisku pod łbem lub nakrętką. Jeżeli jest zbyt cienka, miękka albo ma za duży otwór, może dojść do jej wgniecenia i utraty napięcia wstępnego.
Przeczytaj również: Gwint M10 - Pełny poradnik: skok, otwory, tolerancje
Rodzaj obciążenia
- Rozciąganie obciąża śrubę wzdłuż osi i pozwala wykorzystać pole przekroju czynnego gwintu.
- Ścinanie działa poprzecznie, a wynik zależy od płaszczyzny ścinania i sposobu kontaktu elementów.
- Zginanie jest szczególnie niekorzystne, gdy śruba nie przylega dobrze do otworu.
- Obciążenie zmienne może doprowadzić do pęknięcia zmęczeniowego przy sile znacznie niższej od statycznej wytrzymałości.
Jeśli połączenie pracuje w wibracjach, sama wysoka klasa wytrzymałości niewiele pomoże bez kontroli napięcia wstępnego i zabezpieczenia przed luzowaniem. W takich zastosowaniach większą różnicę potrafi zrobić prawidłowa długość śruby, sztywność elementów i właściwa metoda dokręcania niż przejście z 10.9 na 12.9.
Jak dobrać moment dokręcania śruby 10.9
Moment dokręcania nie jest stałą cechą śruby. Zależy od średnicy, skoku gwintu, powłoki, smaru i tarcia pod łbem lub nakrętką. Przyjmuje się, że tylko około 10-20% momentu zamienia się bezpośrednio w napięcie śruby, a reszta jest tracona głównie na tarcie.
| Gwint zwykły | Orientacyjny moment dla klasy 10.9 | Przykładowa siła napięcia |
|---|---|---|
| M6 | około 15 Nm | około 13-16 kN |
| M8 | około 35 Nm | około 24-30 kN |
| M10 | około 65-70 Nm | około 36-48 kN |
| M12 | około 100-115 Nm | około 55-70 kN |
| M16 | około 300-320 Nm | około 100-130 kN |
| M20 | około 585-620 Nm | około 160-200 kN |
To wartości orientacyjne dla typowego połączenia i określonego współczynnika tarcia. Nie należy przenosić ich bezpośrednio na śruby kół, głowice silników, połączenia kołnierzowe, kotwy ani gwinty wykonane w aluminium. W tych zastosowaniach trzeba stosować moment podany przez producenta albo wynikający z dokumentacji obliczeniowej.
Smar zmniejsza tarcie, więc przy tym samym momencie może powstać znacznie większa siła napięcia. Właśnie dlatego dokręcenie nasmarowanej śruby według tabeli przygotowanej dla suchego gwintu może doprowadzić do przeciążenia. Gdy połączenie jest odpowiedzialne, preferuję pomiar napięcia metodą momentu kontrolowanego, kąta obrotu albo bezpośredniego pomiaru wydłużenia zamiast ślepego zaufania jednej liczbie w niutonometrach.
Klasa 10.9 na tle 8.8 i 12.9
Porównanie klas pomaga szybko ocenić, czy warto zastosować mocniejszy łącznik. Klasa 10.9 ma wyraźnie większą wytrzymałość od 8.8, ale nie zawsze jest najlepszym wyborem. Klasa 12.9 daje jeszcze wyższe parametry, za to zwykle ma mniejszą tolerancję na błędy montażowe, udary i niekorzystne warunki pracy.
| Klasa | Wytrzymałość na rozciąganie | Minimalne naprężenie próby | Typowe zastosowanie |
|---|---|---|---|
| 8.8 | 800 MPa | około 580 MPa | standardowe maszyny i konstrukcje |
| 10.9 | 1000 MPa | około 830 MPa | połączenia mocno obciążone |
| 12.9 | 1200 MPa | około 970 MPa | napędy i elementy wymagające dużej nośności |
Przy tej samej średnicy przejście z 8.8 na 10.9 zwiększa nominalną wytrzymałość na rozciąganie o około 25%. Nie oznacza to jednak, że całe połączenie automatycznie stanie się o 25% bezpieczniejsze. Jeśli problemem jest zbyt krótki gwint, niewystarczająca grubość łączonych części albo luzowanie, mocniejsza śruba nie usunie przyczyny.
Najczęstsze błędy przy ocenie wytrzymałości
- Traktowanie oznaczenia 10.9 jak udźwigu. Klasa opisuje materiał i parametry testowe, a nie maksymalną masę zawieszoną na śrubie.
- Pomijanie pola przekroju gwintu. Do obliczeń używa się pola czynnego, które jest mniejsze od pola pełnego trzpienia.
- Łączenie śruby 10.9 ze słabą nakrętką. Nośność pary ustala najsłabszy element.
- Dokręcanie bez uwzględnienia smaru. Zmiana tarcia może radykalnie zmienić siłę napięcia.
- Stosowanie śruby jako sworznia. Jeżeli element ma pracować na ścinanie i obrót, zwykła śruba gwintowana może szybko zużyć się w miejscu kontaktu.
- Brak kontroli połączenia pod wpływem drgań. Nawet prawidłowo dobrana śruba może się poluzować, gdy napięcie wstępne spadnie.
Przy prostym połączeniu statycznym zaczynam od średnicy, klasy i rodzaju obciążenia, a dopiero później dobieram moment dokręcania. W bardziej wymagających konstrukcjach sprawdzam osobno śrubę, gwint, naciski pod łbem, ścinanie i zmęczenie. To podejście zajmuje więcej czasu na początku, ale chroni przed pozorną oszczędnością polegającą na zakupie mocniejszej śruby bez sprawdzenia całego układu.
Jak podejść do wyboru bez zgadywania
Jeżeli potrzebujesz śruby 10.9 do konkretnej maszyny, przygotuj co najmniej pięć informacji: średnicę i skok gwintu, długość zazębienia, rodzaj obciążenia, częstotliwość pracy oraz materiał łączonych elementów. Przydatna będzie też informacja o powłoce i sposobie smarowania, bo wpływa na dokręcanie.
Dla połączeń przenoszących duże siły warto przyjąć obciążenie projektowe z odpowiednim zapasem, a nie korzystać z granicznej siły z tabeli. Gdy awaria może spowodować zagrożenie ludzi, uszkodzenie drogiej maszyny albo zatrzymanie produkcji, ostateczny dobór powinien potwierdzić konstruktor na podstawie obliczeń i dokumentacji producenta.
Najważniejsza zasada przy śrubie klasy 10.9
Śruba 10.9 jest mocnym elementem złącznym, ale jej wytrzymałość nie jest równoznaczna z nośnością całego połączenia. Najpierw sprawdź pole przekroju i rodzaj obciążenia, później gwint, nakrętkę, podkładkę oraz materiał konstrukcji, a na końcu dobierz metodę dokręcania. Dobrze zaprojektowane połączenie wykorzystuje nie tylko mocną śrubę, lecz także właściwe napięcie wstępne i odpowiedni zapas bezpieczeństwa.
