Kiedy przewody plączą się pod biurkiem, trzeba szybko unieruchomić wiązkę kabli albo tymczasowo przymocować element do konstrukcji, najczęściej sięgamy po niewielką opaskę z ząbkowanym paskiem. Wyjaśniam, co to jest trytytka, jak działa, z czego się ją wykonuje, jakie ma odmiany i kiedy lepiej zastąpić ją innym elementem złącznym.
Najważniejsze informacje o opaskach zaciskowych
- Trytytka to potoczna nazwa opaski zaciskowej lub kablowej.
- Działa dzięki ząbkowanemu paskowi i główce z zapadką, która blokuje opaskę po zaciśnięciu.
- Standardowe modele wykonuje się zwykle z poliamidu 6.6 i stosuje do porządkowania przewodów oraz lekkiego mocowania.

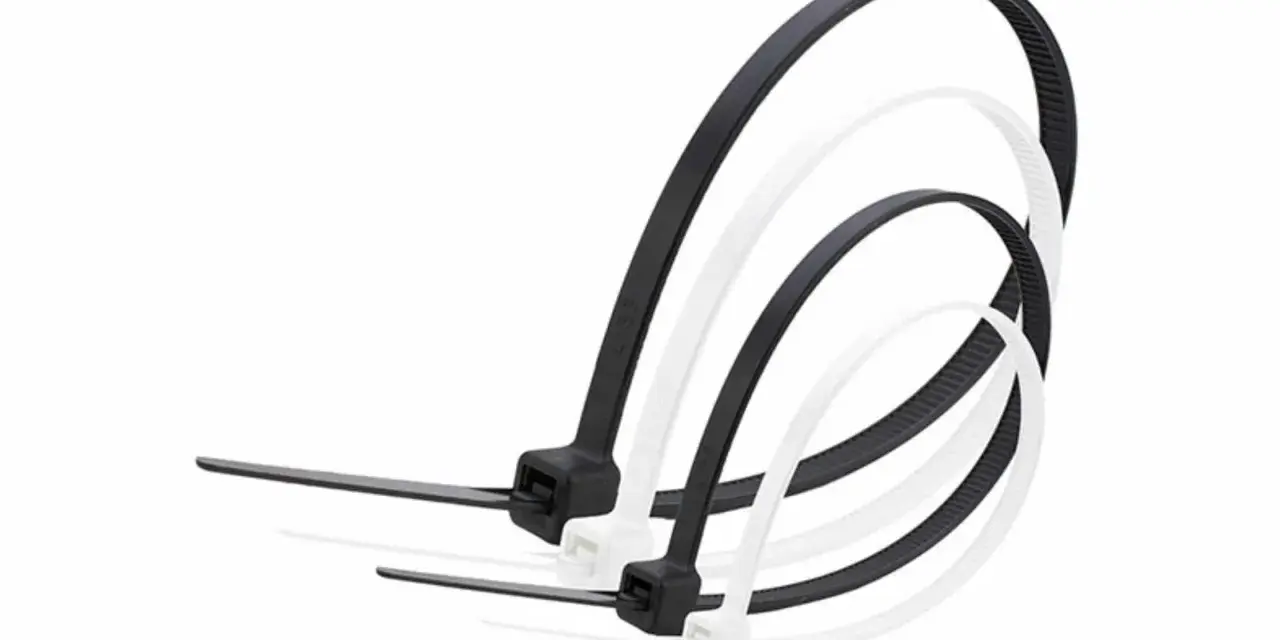

- Czarna opaska z dodatkiem stabilizatora UV lepiej nadaje się do zastosowań zewnętrznych niż biała.
- Przy wyborze liczą się przede wszystkim długość, szerokość, materiał, temperatura pracy i siła zrywania.
Trytytka, czyli jaka opaska i do czego służy
Trytytka to popularna, potoczna nazwa opaski zaciskowej, nazywanej też opaską kablową. Jest to elastyczny pasek zakończony główką z mechanizmem zapadkowym. Po przełożeniu końcówki przez główkę pasek można zaciągnąć, ale zwykłej opaski nie da się już łatwo rozpiąć bez przecięcia.
Najczęściej używa się jej do łączenia przewodów w uporządkowane wiązki. W warsztacie, szafie sterowniczej czy przy montażu instalacji elektrycznej pozwala szybko ograniczyć plątaninę kabli i odsunąć przewody od ruchomych albo gorących części. W praktyce doceniam ją głównie za szybkość montażu i niski koszt, a nie za uniwersalność.
Opaska zaciskowa może również tymczasowo przytrzymać siatkę, przewód pneumatyczny, osłonę, element ogrodzenia albo lekką rurkę. Nie jest jednak zamiennikiem śruby, obejmy czy profesjonalnego uchwytu, gdy połączenie ma przenosić duże obciążenia, drgania lub siły rozciągające przez długi czas.

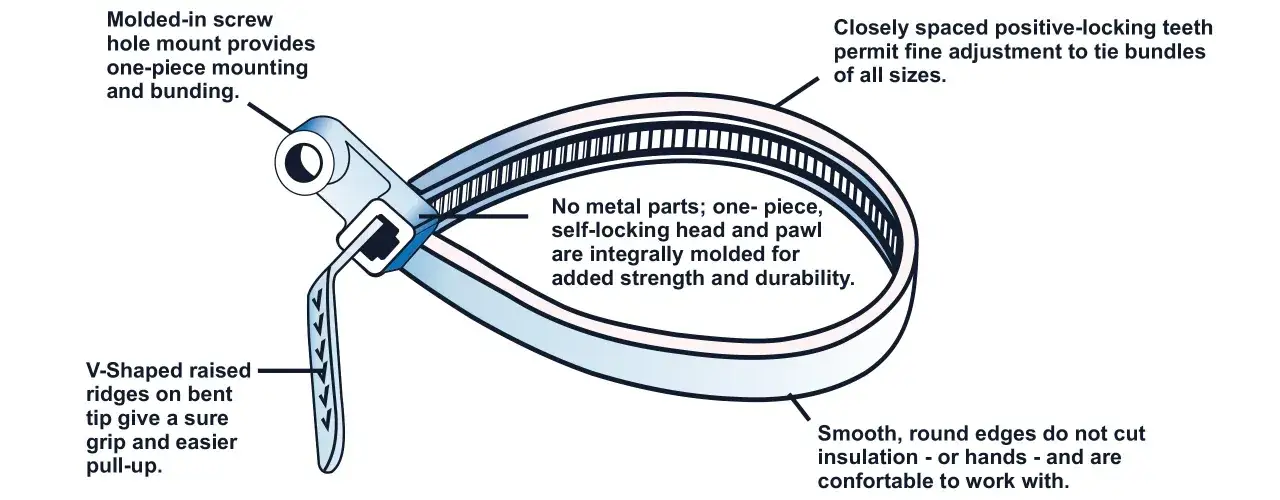

Jak działa opaska zaciskowa
Budowa jest prosta, ale właśnie dzięki temu rozwiązanie sprawdza się w tak wielu miejscach. Główka opaski zawiera mały ząb lub języczek, który zatrzymuje ząbkowany pasek. Im mocniej przeciągamy pasek, tym ciaśniejsza staje się pętla wokół łączonych elementów.
Trzy elementy, które decydują o działaniu
- Pasek odpowiada za objęcie przewodów lub mocowanego elementu. Jego długość i szerokość wpływają na zakres zastosowania oraz wytrzymałość.
- Ząbki pozwalają stopniowo regulować średnicę pętli. Ich kształt musi pasować do mechanizmu w główce.
- Główka z zapadką blokuje pasek w wybranym położeniu. W modelach wielokrotnego użytku można ją zwolnić i ponownie otworzyć.
Standardową opaskę zakłada się ręcznie. Nadmiar paska odcina się cążkami bocznymi albo specjalnym narzędziem do opasek. W produkcji seryjnej używa się napinaczy, ponieważ zapewniają powtarzalną siłę zacisku i ograniczają ryzyko uszkodzenia izolacji przewodu.
Najczęstszy błąd polega na zaciąganiu opaski tak mocno, jak tylko się da. Przy delikatnych kablach może to spłaszczyć izolację, pogorszyć ekranowanie albo ograniczyć możliwość przesuwania przewodów podczas pracy urządzenia. Dobra opaska ma stabilizować wiązkę, a nie zgniatać ją na siłę.
Rodzaje trytytek i różnice między nimi
Nie każda opaska zaciskowa nadaje się do tych samych warunków. W sklepie najłatwiej kierować się kolorem i ceną, ale w zastosowaniach technicznych ważniejsze są materiał oraz środowisko pracy.
| Rodzaj opaski | Typowe zastosowanie | Najważniejsza cecha |
|---|---|---|
| Standardowa biała lub naturalna | Wiązki przewodów wewnątrz budynków | Niska cena i łatwy montaż |
| Czarna z ochroną UV | Instalacje zewnętrzne, fotowoltaika, ogrodzenia | Lepsza odporność na promieniowanie słoneczne |
| Wielokrotnego użytku | Serwis, prototypy, tymczasowe wiązki | Możliwość rozpięcia bez przecinania |
| Odporna na wysoką temperaturę | Maszyny, komory silnikowe, instalacje przemysłowe | Praca w temperaturze wyższej niż dla standardowego PA 6.6 |
| Ze stali nierdzewnej | Agresywne środowisko, przemysł, duże obciążenia | Wysoka odporność mechaniczna i chemiczna |
| Wykrywalna | Przemysł spożywczy i farmaceutyczny | Możliwość wykrycia przez detektor metalu lub promieniowanie X |
Materiał ma większe znaczenie, niż się wydaje
Najpopularniejsze opaski produkuje się z poliamidu 6.6, oznaczanego jako PA 6.6. To tworzywo zapewnia dobry kompromis między elastycznością, odpornością mechaniczną i ceną. Typowy zakres pracy standardowych modeli wynosi około -40 do +85°C, ale dokładne wartości zawsze trzeba sprawdzić na opakowaniu lub w karcie produktu.
Do wilgotnych miejsc stosuje się między innymi polipropylen, PA12 albo specjalnie dobrane odmiany poliamidu. Poliamid pochłania wilgoć, co może zmieniać jego sztywność i parametry mechaniczne. Z tego powodu opaska przeznaczona do hali produkcyjnej nie zawsze będzie dobrym wyborem do stałego montażu na zewnątrz.
Czarny kolor często oznacza obecność dodatku poprawiającego odporność na promieniowanie UV, ale sam kolor nie daje pełnej gwarancji. Przy instalacji wystawionej na słońce sprawdzam, czy producent wyraźnie deklaruje stabilizację UV i odporność atmosferyczną.
Jak dobrać opaskę do konkretnego zadania
Wybór najlepiej zacząć od odpowiedzi na cztery pytania: co chcę spiąć, gdzie będzie pracować opaska, jakie obciążenie przeniesie i czy połączenie ma być stałe. Dopiero potem warto patrzeć na kolor czy liczbę sztuk w opakowaniu.
Długość i szerokość
Długość musi pozwolić objąć wszystkie elementy i przeprowadzić pasek przez główkę z niewielkim zapasem. Przykładowa opaska 200 × 4,8 mm sprawdzi się przy typowych wiązkach kablowych, natomiast do większych przewodów, rur lub kilku warstw materiału potrzebny będzie dłuższy model, na przykład 300 albo 390 mm.
Szerokość wpływa na wytrzymałość na zerwanie. Cienka opaska 2,5 mm jest wygodna przy elektronice i przewodach sygnałowych, ale nie powinna zastępować szerszego modelu przy ciężkiej wiązce. Zawsze zostawiam pewien zapas, ponieważ maksymalna średnica pętli nie jest tym samym co bezpieczna średnica robocza.
Temperatura, wilgoć i promieniowanie UV
Wewnątrz suchego pomieszczenia standardowy PA 6.6 zwykle wystarcza. Na zewnątrz wybieram czarne opaski przeznaczone do pracy w warunkach atmosferycznych, a przy źródłach ciepła szukam wariantu o podwyższonej odporności termicznej. Nie zakładam, że każda czarna opaska poradzi sobie przy silniku, piecu albo przewodzie grzejnym.
Przeczytaj również: Gwint UNF - Tabela, oznaczenia, błędy. Uniknij pomyłek!
Wytrzymałość i sposób montażu
Producenci podają siłę zrywania w niutonach albo kilogramach siły. Wartość rzędu 180-220 N może być wystarczająca dla wielu lekkich wiązek, ale nie oznacza, że opaską można bezpiecznie podwieszać ciężkie elementy. Parametr dotyczy zerwania opaski w określonych warunkach testowych, a nie zalecanego obciążenia konstrukcji.
Jeśli liczy się estetyka albo ochrona kabli, przydają się opaski z uchwytem, podstawą samoprzylepną, oczkiem montażowym lub mocowaniem do krawędzi. W szafach sterowniczych takie akcesoria często poprawiają prowadzenie przewodów bardziej niż sama większa szerokość opaski.
Trytytka a śruba, obejma i inne elementy złączne
Opaska zaciskowa należy do prostych elementów mocujących, ale nie jest elementem gwintowanym. Nie ma gwintu, nakrętki ani kontrolowanego docisku typowego dla połączenia śrubowego. Jej działanie opiera się na tarciu, ząbkach i sprężystym zatrzasku.
| Rozwiązanie | Kiedy sprawdzi się najlepiej | Ograniczenie |
|---|---|---|
| Trytytka | Szybkie spinanie i porządkowanie lekkich elementów | Zwykle jednorazowa, podatna na starzenie |
| Obejma ślimakowa | Mocowanie przewodów, rur i węży z możliwością regulacji | Cięższa, wymaga wkrętaka lub klucza |
| Śruba z nakrętką | Połączenia konstrukcyjne i przenoszenie większych obciążeń | Dłuższy montaż i konieczność przygotowania otworów |
| Opaska metalowa | Wysoka temperatura, chemia i wymagające środowisko | Wyższa cena oraz mniejsza elastyczność |
| Rzep kablowy | Wiązki, które trzeba często otwierać i przebudowywać | Mniejsza odporność na duże obciążenie i wilgoć |
Jeżeli mocuję przewody w prototypie, wybieram wersję wielokrotnego użytku albo rzep. Do stałej wiązki w maszynie lepsza będzie opaska dobrana do temperatury i drgań. Gdy połączenie ma utrzymać element konstrukcyjny, nie ryzykuję i stosuję obejmę, śrubę lub dedykowany uchwyt.
Najczęstsze błędy przy stosowaniu opasek
- Użycie zwykłej białej opaski na słońcu może przyspieszyć jej kruszenie i pękanie.
- Zbyt mocne zaciągnięcie może uszkodzić izolację przewodu albo ograniczyć jego odporność na drgania.
- Brak zapasu długości utrudnia poprawne zaciśnięcie i zwiększa ryzyko zsunięcia się opaski.
- Ostre zakończenie po odcięciu może skaleczyć instalatora lub uszkodzić sąsiedni przewód. Końcówkę warto odciąć równo albo użyć cęgów do opasek.
- Traktowanie opaski jako zabezpieczenia konstrukcyjnego jest błędem, jeśli na połączenie działają duże siły, temperatura lub stałe drgania.
W instalacjach elektrycznych opaska nie zastępuje dławnicy, peszla ani uchwytu odciążającego. Może uporządkować przewód, ale nie zapewnia sama z siebie ochrony przed wodą, wyrwaniem czy przetarciem. To drobna różnica, która w warunkach przemysłowych ma duże znaczenie.
Jak używać trytytki, żeby połączenie było trwałe
Najpierw układam przewody bez ostrych załamań i zostawiam niewielki luz na pracę wiązki. Potem dobieram miejsce zaciśnięcia tak, aby opaska nie zgniatała izolacji i nie opierała się o krawędź, która mogłaby ją przeciąć.
- Ułóż przewody lub elementy w docelowym położeniu.
- Dobierz opaskę z zapasem długości i odpowiednią szerokością.
- Przełóż końcówkę przez główkę i zaciągnij ją do momentu stabilnego unieruchomienia.
- Sprawdź, czy przewody nie są ściśnięte zbyt mocno.
- Odetnij wystający koniec równo i usuń ostrą krawędź.
Przy większej liczbie identycznych wiązek warto użyć napinacza z regulacją. Narzędzie kosztuje więcej niż zwykłe cążki, ale w produkcji seryjnej zapewnia powtarzalność montażu i mniejsze ryzyko reklamacji. Przy pojedynczej naprawie ręczne zaciśnięcie zwykle wystarczy.
Mały element, ale nie do każdego zadania
Trytytka jest prostą opaską zaciskową do szybkiego łączenia, prowadzenia i porządkowania przewodów oraz lekkich elementów. Najlepszy efekt daje wtedy, gdy dobiorę ją do środowiska pracy, a nie tylko do średnicy wiązki.
Do standardowych zastosowań wewnątrz budynków wystarczy zwykle PA 6.6, na zewnątrz potrzebna jest ochrona UV, a przy wysokiej temperaturze lub chemikaliach lepiej sięgnąć po specjalistyczny materiał albo stal nierdzewną. Jeśli połączenie ma przenosić obciążenie konstrukcyjne, wybieram element gwintowany, obejmę lub dedykowane mocowanie, ponieważ opaska ma porządkować i stabilizować, a nie zastępować każdą metodę łączenia.
