Gdy trzeba szybko odkręcić element złączny, oznaczenie M6 nie zawsze wystarcza, by od razu wybrać właściwe narzędzie. W przypadku typowej śruby z łbem sześciokątnym potrzebny będzie klucz 10 mm, ale inne wykonanie łba może wymagać klucza imbusowego albo końcówki Torx. Poniżej pokazuję, jak rozpoznać właściwy wariant i uniknąć uszkodzenia śruby.
Najważniejsze informacje o doborze klucza do śruby M6
- 10 mm pasuje zwykle do śruby M6 z zewnętrznym łbem sześciokątnym według DIN 933 lub ISO 4017.
- 5 mm to najczęściej właściwy rozmiar klucza imbusowego do śruby M6 z łbem walcowym według ISO 4762.
- Oznaczenie M6 dotyczy gwintu, a nie rozmiaru łba ani narzędzia.
- Przed wyborem klucza sprawdź kształt łba i zmierz odległość między przeciwległymi płaszczyznami.
- Luźny lub źle dobrany klucz może szybko obrobić łeb i utrudnić demontaż.

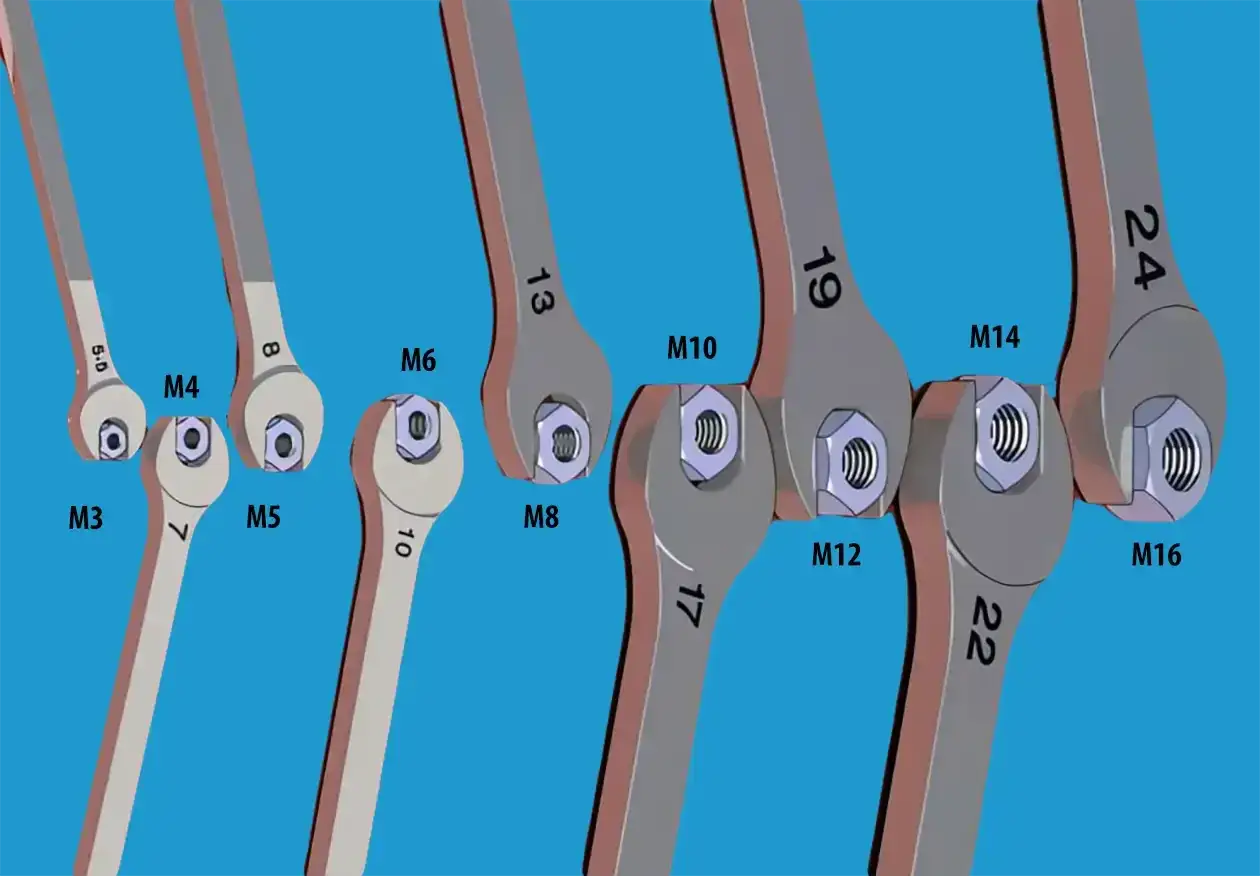

Do typowej śruby M6 pasuje klucz 10 mm
Jeżeli masz przed sobą standardową śrubę M6 z zewnętrznym łbem sześciokątnym, sięgnij po klucz płaski, oczkowy lub nasadowy w rozmiarze 10 mm. Dotyczy to popularnych śrub z pełnym gwintem, często opisywanych jako DIN 933 albo ISO 4017.
Symbol M6 oznacza metryczny gwint o nominalnej średnicy około 6 mm. Nie mówi jednak, jak szeroki jest łeb śruby. To właśnie szerokość łba mierzona między przeciwległymi bokami, oznaczana w tabelach jako wymiar „s”, decyduje o rozmiarze klucza.

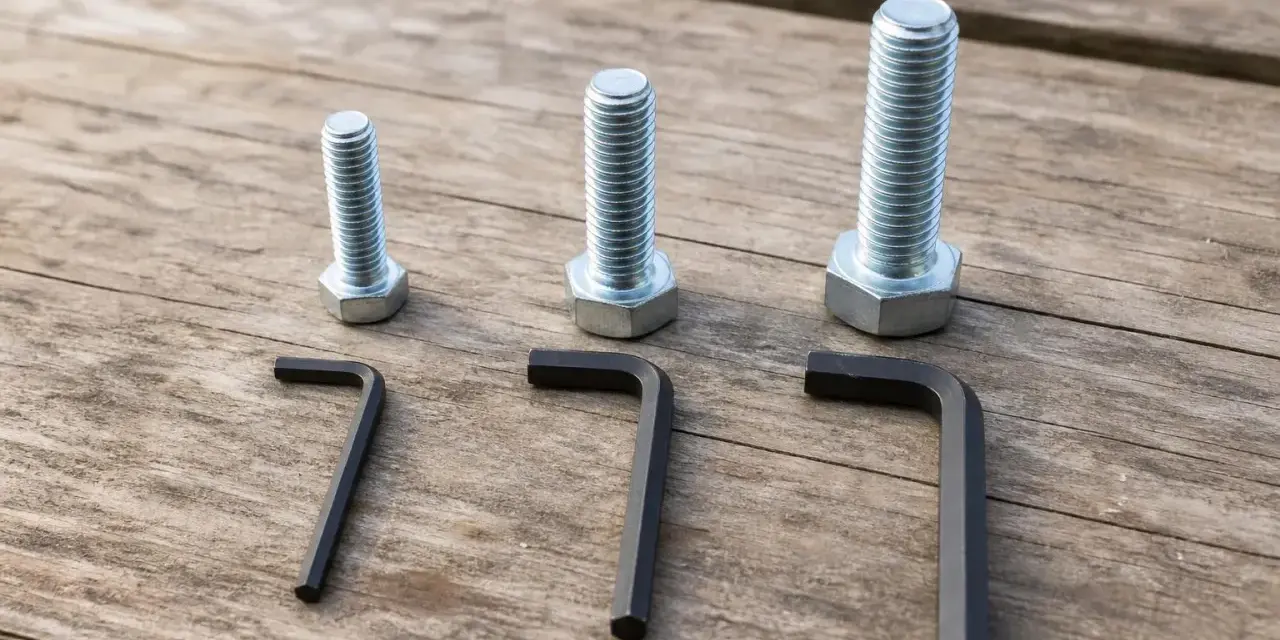

W praktyce śruba M6x20 i śruba M6x60 mogą mieć ten sam łeb oraz wymagać tego samego narzędzia. Liczba po znaku „x” oznacza długość śruby, a nie rozmiar klucza. Tę różnicę często pomija się przy szybkim kompletowaniu elementów na hali lub w warsztacie.
Dlaczego oznaczenie M6 nie zawsze oznacza klucz 10 mm
Śruby o tym samym gwincie mogą mieć różne typy łba. Dlatego przed wyjęciem klucza z szuflady trzeba spojrzeć nie tylko na średnicę gwintu, lecz także na gniazdo lub kształt części, na którą zakłada się narzędzie.
| Typ śruby M6 | Najczęstsze narzędzie | Typowy rozmiar |
|---|---|---|
| Łeb sześciokątny zewnętrzny | Klucz płaski, oczkowy lub nasadowy | 10 mm |
| Łeb walcowy z gniazdem sześciokątnym | Klucz imbusowy | 5 mm |
| Łeb stożkowy z gniazdem sześciokątnym | Klucz imbusowy | Najczęściej 4 mm |
| Łeb z gniazdem Torx | Bit Torx | Zależnie od wykonania, często T30 |
| Łeb z nacięciem prostym lub krzyżowym | Wkrętak | Zależnie od konstrukcji łba |
Podane wartości są typowe, ale nie absolutne. Wersje z łbem niskim, kołnierzem, nietypową normą albo wykonaniem specjalnym mogą mieć inne gniazdo. Z mojego doświadczenia wynika, że kształt łba jest pewniejszą wskazówką niż samo oznaczenie M6.
Jak rozpoznać właściwy klucz bez dokumentacji
Najprościej zacząć od oględzin. Jeśli łeb ma sześć równych boków na zewnątrz, potrzebujesz klucza obejmującego go od zewnętrznej strony. Jeżeli widzisz sześciokątne zagłębienie w środku łba, będzie to klucz imbusowy.
Pomiar łba śruby
W przypadku zewnętrznego sześciokąta zmierz odległość między dwoma przeciwległymi, równoległymi bokami. Wynik bliski 10 mm oznacza, że właściwy będzie klucz 10 mm. Pomiar suwmiarką jest najlepszy, ale w sytuacji awaryjnej można dopasować kilka kluczy i sprawdzić, który wchodzi bez luzu.
Nie wciskaj klucza 9 mm na siłę i nie próbuj zastępować klucza 10 mm rozmiarem calowym. Niewielka różnica może wystarczyć, by pod obciążeniem narzędzie ześlizgnęło się i zaokrągliło krawędzie łba.
Przeczytaj również: Otwór pod gwint 3/8 cala - jak dobrać i uniknąć błędów?
Sprawdzenie oznaczeń
Na łbie śruby mogą znajdować się oznaczenia klasy wytrzymałości, na przykład 8.8, 10.9 lub 12.9. Informują one o właściwościach materiału, ale nie określają rozmiaru klucza. O wymiarze narzędzia decyduje geometria łba i norma wykonania.
DIN 933, ISO 4017 i śruby imbusowe M6
Najpopularniejsza odpowiedź dla śruby M6 z łbem sześciokątnym brzmi 10 mm, ponieważ taki wymiar spotyka się w standardowych wykonaniach DIN 933 i ISO 4017. Obie normy dotyczą śrub z łbem sześciokątnym i gwintem na całej długości trzpienia, choć w innych rozmiarach mogą występować różnice wymiarowe między starszym DIN a ISO.
Inaczej wygląda sytuacja przy śrubie imbusowej. Dla popularnej śruby z łbem walcowym według ISO 4762 klucz do M6 ma zazwyczaj 5 mm. W przypadku łba stożkowego spotyka się często gniazdo 4 mm, ponieważ konstrukcja łba jest niższa i wymaga mniejszego gniazda.
To właśnie tutaj powstaje najwięcej pomyłek. Dwie śruby mogą mieć identyczny gwint M6, ale jedna będzie odkręcana nasadką 10 mm, a druga imbusem 5 mm. Nie traktuję tych oznaczeń jako zamiennych, ponieważ opisują dwa różne sposoby przenoszenia momentu.
Jak dobrać narzędzie, żeby nie uszkodzić połączenia

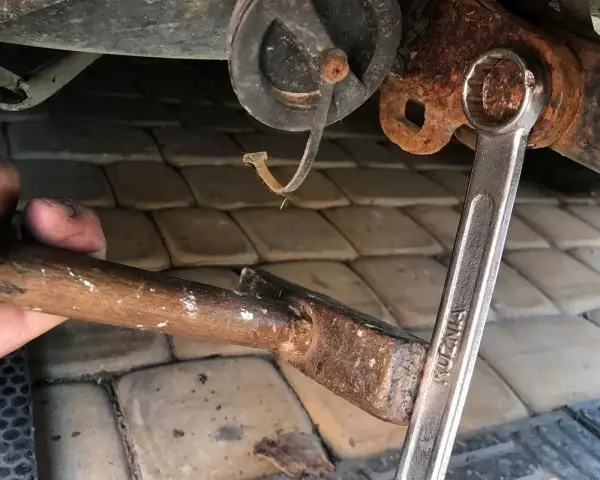

Przy lekko zapieczonej śrubie najlepiej użyć klucza oczkowego lub nasadowego, który obejmuje większą powierzchnię łba. Klucz płaski sprawdza się w ciasnych miejscach, ale przy dużym oporze łatwiej nim zsunąć się z krawędzi.
W przypadku imbusu wybierz końcówkę, która wchodzi w gniazdo na pełną głębokość. Jeśli klucz ma luz, jest za krótki albo gniazdo jest zabrudzone, nie zwiększaj siły. Najpierw usuń zanieczyszczenia, oczyść korozję i sprawdź, czy używasz właściwego rozmiaru.- Przyłóż narzędzie prostopadle do osi śruby.
- Upewnij się, że klucz nie opiera się tylko na kilku krawędziach.
- Przy zapieczeniu użyj preparatu penetrującego i odczekaj kilka minut.
- Do dokręcania połączeń odpowiedzialnych użyj klucza dynamometrycznego.
- Nie przedłużaj małego klucza przypadkową rurką, jeśli nie znasz wymaganej siły.
Sam rozmiar klucza nie mówi, z jakim momentem dokręcać śrubę. Wpływ mają między innymi klasa wytrzymałości, materiał łączonych części, stan gwintu, smarowanie oraz obecność podkładki. W produkcji i utrzymaniu ruchu najlepiej opierać się na dokumentacji konkretnego połączenia, a nie na jednej uniwersalnej tabeli.
Najczęstsze pomyłki przy śrubach M6
Najczęściej ktoś zakłada, że skoro gwint ma 6 mm, to klucz również powinien mieć 6 mm. To błędne założenie. M6 opisuje średnicę gwintu, natomiast rozmiar narzędzia wynika z łba.
Drugim problemem jest mylenie śruby M6 z nakrętką M6. Standardowa nakrętka sześciokątna do takiego gwintu również często wymaga klucza 10 mm, ale specjalne nakrętki cienkie, kołnierzowe lub samohamowne mogą mieć inny wymiar. Zawsze sprawdzam konkretny element, zamiast zakładać, że każdy produkt z oznaczeniem M6 wygląda tak samo.
Trzeci błąd to używanie klucza calowego w miejsce metrycznego. Rozmiary mogą wydawać się podobne, lecz luz między narzędziem a łbem rośnie, gdy połączenie jest obciążone lub skorodowane. W efekcie kilka sekund oszczędności kończy się czasem rozwiercaniem śruby albo użyciem wyciągacza.
Prosta zasada, którą można zapamiętać
Dla standardowej śruby M6 z zewnętrznym łbem sześciokątnym wybierz klucz 10 mm. Dla typowej śruby imbusowej M6 sprawdź najpierw gniazdo, ponieważ najczęściej będzie to imbus 5 mm, ale w wersji z łbem stożkowym może wystąpić 4 mm.
Jeżeli narzędzie nie pasuje idealnie, nie kieruj się wyłącznie napisem M6. Obejrzyj łeb, zmierz go i dopiero wtedy dobierz klucz. Taka krótka kontrola zwykle wystarcza, aby uniknąć obrobienia śruby i niepotrzebnego przestoju przy pracy.
