Dobór gwintu decyduje o tym, czy połączenie będzie trwałe, szczelne i łatwe do serwisowania. Poniżej porządkuję najważniejsze rodzaje gwintów według profilu, jednostek, zastosowania i sposobu oznaczania, a także pokazuję, jak rozpoznać właściwy wariant i uniknąć pomylenia standardów.
Najważniejsze informacje o gwintach w jednym miejscu
- Gwint metryczny oznacza się literą M, a jego skok podaje w milimetrach.
- Gwinty calowe opisuje się najczęściej liczbą zwojów na cal, czyli TPI.
- G, R, Rp i Rc to popularne oznaczenia gwintów rurowych stosowanych w instalacjach.
- Gwint trapezowy służy głównie do przenoszenia ruchu i dużych obciążeń osiowych.
- Średnica zewnętrzna nie wystarcza do identyfikacji, ponieważ trzeba sprawdzić także skok, profil i kierunek.

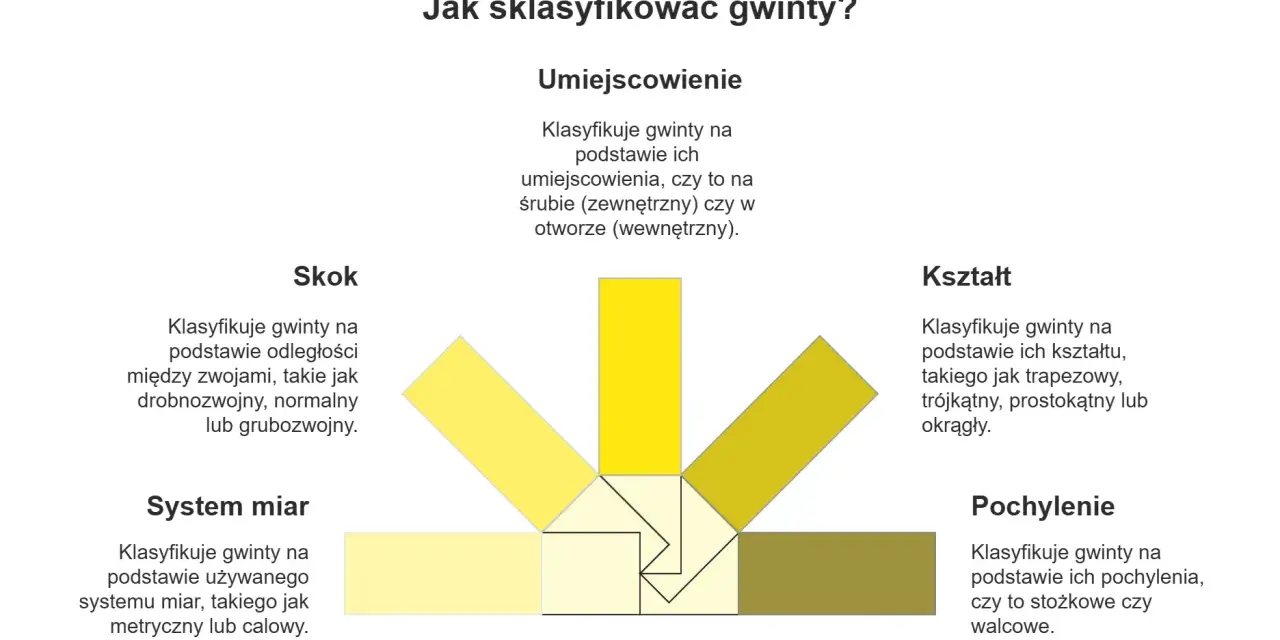

Rodzaje gwintów najlepiej podzielić według kilku cech
Najprostszy podział obejmuje gwinty metryczne i calowe, ale w praktyce to dopiero początek. Równie ważny jest kształt zarysu, czyli profilu przekroju, kierunek skręcania, liczba zaczepów oraz przeznaczenie połączenia.
W dokumentacji technicznej spotykam najczęściej następujące rozróżnienia:
- zewnętrzny, wykonany na śrubie, trzpieniu lub króćcu,
- wewnętrzny, wykonany w nakrętce, otworze lub korpusie,
- walcowy, którego średnica pozostaje stała na długości,
- stożkowy, zmniejszający się lub zwiększający wzdłuż osi,
- prawy, dokręcany zgodnie z ruchem wskazówek zegara,
- lewy, stosowany tam, gdzie zwykłe dokręcanie mogłoby powodować samoczynne luzowanie.
Istotny jest także skok. To odległość między odpowiadającymi sobie punktami dwóch sąsiednich zwojów. Przy gwincie wielozaczepowym skok nadal opisuje odległość między zwojami, natomiast posuw określa drogę, jaką śruba pokonuje po jednym obrocie. Dzięki kilku zaczepom można uzyskać szybki ruch bez nadmiernego zwiększania głębokości pojedynczego zwoju.
Sam kształt gwintu podpowiada, do czego został zaprojektowany. Profil trójkątny dobrze sprawdza się w połączeniach złącznych, trapezowy w śrubach napędowych, a rurowy w instalacjach, gdzie liczy się szczelność albo łatwe łączenie przewodów.
Najczęściej spotykane profile i ich zastosowanie
Gwinty metryczne ISO
To podstawowy standard w polskiej i europejskiej technice. Ma zarys trójkątny o kącie 60°, a jego oznaczenie zaczyna się od litery M. Przykład M10 oznacza średnicę nominalną około 10 mm, natomiast M10 × 1,25 wskazuje dodatkowo skok 1,25 mm.

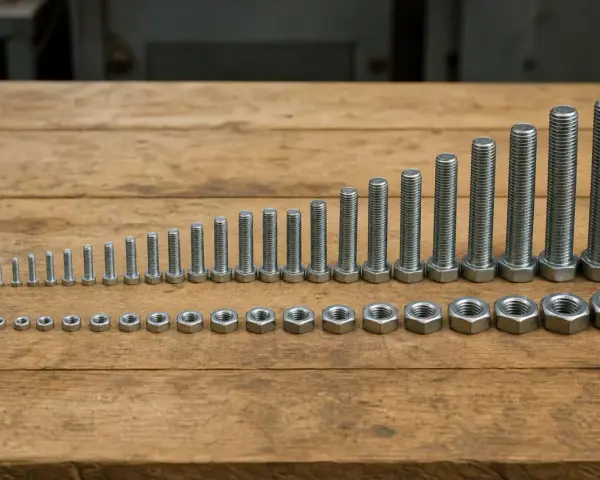

Gwint zwykły ma większy skok i jest mniej podatny na uszkodzenia podczas montażu. Wariant drobnozwojny, taki jak M12 × 1,5, pozwala precyzyjniej regulować napięcie, zapewnia większą długość zazębienia przy tej samej średnicy i często lepiej sprawdza się przy cienkich ściankach. Jego wadą jest większa wrażliwość na zabrudzenia oraz łatwiejsze uszkodzenie zwoju.
Podstawowe wymiary gwintu metrycznego opisuje norma ISO 724, a tolerancje wykonania między innymi norma ISO 965. W typowym połączeniu nakrętka ma klasę tolerancji 6H, a śruba 6g. Te symbole nie są ozdobnikiem. Informują, jak dokładnie wykonano element i czy części będą prawidłowo współpracować.
Gwinty calowe i zunifikowane
W gwintach calowych średnicę podaje się w calach, a skok często zastępuje liczba zwojów na cal, czyli TPI. Im większa liczba TPI, tym drobniejszy gwint. W urządzeniach amerykańskich najczęściej spotyka się rodzinę Unified, między innymi UNC o zwoju zwykłym, UNF o zwoju drobnym i UNEF o zwoju bardzo drobnym.
Gwinty UNC i UNF mają zarys 60°, podobnie jak metryczne, ale nie są z nimi zamienne. Przykładowo śruba 1/4-20 UNC ma średnicę nominalną 1/4 cala i 20 zwojów na cal. Próba połączenia jej z nakrętką M6 może przez chwilę wyglądać poprawnie, lecz prowadzi do zatarcia lub uszkodzenia zwoju.
W starszych maszynach i urządzeniach brytyjskich można natomiast znaleźć gwinty Whitwortha BSW i BSF o kącie zarysu 55°. To ważne rozróżnienie, ponieważ sama średnica i liczba zwojów nie zawsze wystarczą do identyfikacji.
Gwinty rurowe
Gwinty rurowe służą do łączenia rur, zaworów, króćców, manometrów i elementów hydrauliki. Oznaczenie 1/2 cala nie oznacza wprost średnicy zewnętrznej gwintu. To rozmiar nominalny związany z historycznym wymiarem rury, dlatego zewnętrzna średnica gwintu G 1/2 wynosi około 20,9 mm.
| Oznaczenie | Charakterystyka | Typowe zastosowanie |
|---|---|---|
| G lub BSPP | Gwint rurowy walcowy, zarys 55° | Połączenia uszczelniane pod czołem lub uszczelką |
| R lub BSPT | Gwint zewnętrzny stożkowy | Połączenia rurowe, w których szczelność uzyskuje się na zwoju |
| Rp | Gwint wewnętrzny walcowy | Współpraca z odpowiednim gwintem rurowym zewnętrznym |
| Rc | Gwint wewnętrzny stożkowy | Instalacje wymagające stożkowego połączenia |
| NPT | Amerykański gwint rurowy stożkowy o profilu 60° | Hydraulika, pneumatyka i urządzenia importowane z USA |
Najczęstszy błąd polega na traktowaniu G 1/2 i NPT 1/2 jako odpowiedników. Mają inną geometrię, skok i kąt profilu, dlatego nie powinno się ich łączyć na siłę. Przy instalacjach ciśnieniowych konieczne jest sprawdzenie oznaczenia na korpusie, dokumentacji lub za pomocą sprawdzianu.
Gwinty trapezowe i specjalne
Gwint trapezowy symetryczny, oznaczany symbolem Tr, ma kąt profilu 30°. Nie służy przede wszystkim do skręcania elementów, lecz do przenoszenia ruchu i siły. Stosuje się go w imadłach, podnośnikach, stołach obrabiarek, siłownikach mechanicznych i mechanizmach regulacyjnych.
Przykład Tr 24 × 5 oznacza średnicę nominalną 24 mm oraz skok 5 mm. Taki profil przenosi większe obciążenia niż zwykły gwint metryczny, ale zwykle ma większe tarcie i niższą sprawność. Do napędów o wysokiej sprawności często wybiera się śruby kulowe, które wymagają jednak innej konstrukcji, smarowania i ochrony przed zanieczyszczeniami.
W zastosowaniach specjalnych spotyka się także gwinty piłowe, okrągłe, szybkozłączne i wielozaczepowe. Gwint piłowy dobrze znosi obciążenie działające w jednym kierunku, a okrągły jest odporny na zabrudzenia i uszkodzenia, dlatego można go znaleźć między innymi w złączach pracujących w trudnych warunkach.
Jak czytać oznaczenia bez pomyłki
Oznaczenie gwintu jest krótkim zapisem kilku informacji. W najprostszym wariancie należy odczytać średnicę nominalną, skok lub liczbę zwojów, serię oraz kierunek. Przykład M16 × 2 oznacza gwint metryczny o średnicy nominalnej 16 mm i skoku 2 mm. Jeśli skok nie został podany, zwykle chodzi o podstawowy skok z szeregu normalnego, ale przy zakupie warto sprawdzić to w tabeli producenta.
| Oznaczenie | Znaczenie |
|---|---|
| M8 | Gwint metryczny o średnicy nominalnej 8 mm, najczęściej ze skokiem zwykłym |
| M10 × 1,25 | Gwint metryczny drobnozwojny o średnicy 10 mm i skoku 1,25 mm |
| 1/4-20 UNC | Gwint zunifikowany o średnicy 1/4 cala i 20 zwojach na cal |
| G 1/2 | Rurowy gwint walcowy o rozmiarze nominalnym 1/2 cala |
| R 3/4 | Zewnętrzny rurowy gwint stożkowy o rozmiarze nominalnym 3/4 cala |
| Tr 40 × 7 LH | Gwint trapezowy o średnicy 40 mm, skoku 7 mm i lewym kierunku |
W dokumentacji można też znaleźć oznaczenia klas pasowania, długości skręcenia, tolerancji oraz powłoki. W produkcji seryjnej nie wystarczy zamówić „śruby M10”. Trzeba czasem wskazać klasę własności, materiał, powłokę, długość i dokładną klasę tolerancji, ponieważ te parametry wpływają na wytrzymałość i odporność korozyjną.
Jak dobrać gwint do funkcji połączenia
Najpierw określam, czy gwint ma tylko dociskać elementy, czy także przenosić ruch, uszczelniać medium albo wytrzymać częste rozłączanie. To kryterium jest ważniejsze niż sama popularność danego standardu.
Połączenia konstrukcyjne
Do większości połączeń maszynowych w Polsce wybiera się gwinty metryczne ISO. Gwint zwykły sprawdzi się przy typowych śrubach konstrukcyjnych, ramowych i montażowych. Drobnozwojny ma sens przy cienkich ściankach, regulacji położenia, wysokich obciążeniach napięcia wstępnego lub ograniczonej długości zazębienia.Nie wybieram drobnego skoku tylko dlatego, że wygląda bardziej precyzyjnie. Jeśli element pracuje w zapylonym środowisku albo jest często rozłączany, większy skok zwykle lepiej znosi zabrudzenia i przypadkowe uszkodzenia.
Połączenia rurowe i ciśnieniowe
W instalacjach trzeba rozdzielić funkcję mechaniczną od uszczelnienia. Gwint walcowy może utrzymywać element w odpowiedniej pozycji, ale szczelność zapewnia wtedy uszczelka, o-ring albo podkładka. Gwint stożkowy może uszczelniać na zwoju, jednak wymaga właściwego momentu dokręcania i odpowiedniego uszczelniacza.
Przy wyborze złącza sprawdzam medium, temperaturę, ciśnienie, materiał korpusu i możliwość korozji galwanicznej. Ta sama geometria może zachowywać się inaczej w stali, mosiądzu i tworzywie. W przypadku instalacji hydraulicznych lub gazowych pierwszeństwo ma dokumentacja systemu i wymagania producenta, a nie intuicyjne dopasowanie średnicy.
Przeczytaj również: Otwór pod M5 - Jaka średnica? Przelotowy vs. Gwintowany
Mechanizmy przenoszące ruch
Do śrub napędowych wybiera się profile trapezowe, piłowe lub kulowe, zależnie od obciążenia, prędkości i oczekiwanej sprawności. Gwint trapezowy jest wytrzymały i stosunkowo prosty w wykonaniu, ale wymaga uwzględnienia tarcia oraz zużycia nakrętki.
Jeżeli mechanizm ma pracować szybko, precyzyjnie i przez wiele tysięcy cykli, sam wybór profilu nie wystarczy. Potrzebne są jeszcze właściwe smarowanie, ochrona przed wiórami, kontrola luzu i dopasowanie materiału nakrętki do śruby.
Jak rozpoznać gwint w warsztacie
Do identyfikacji zaczynam od pomiaru średnicy suwmiarką, ale nie traktuję go jako rozstrzygającego. Następnie sprawdzam skok grzebieniem do gwintów. Dla wariantów calowych liczę zwoje na odcinku jednego cala albo korzystam z odpowiedniej podziałki sprawdzianu.
- Oczyść gwint z oleju, farby i opiłków.
- Zmierz średnicę zewnętrzną śruby lub wewnętrzną otworu.
- Zmierz skok albo określ liczbę zwojów na cal.
- Sprawdź, czy profil jest metryczny, Whitwortha, rurowy lub specjalny.
- Ustal, czy gwint jest walcowy, stożkowy, prawy czy lewy.
- Potwierdź wynik nakrętką wzorcową, sprawdzianem lub dokumentacją.
Nie warto testować dopasowania przez mocne dokręcanie przypadkowej nakrętki. Jeżeli element wchodzi tylko na jeden lub dwa zwoje, a potem zaczyna się klinować, najczęściej mamy do czynienia z innym skokiem, profilem albo uszkodzeniem. Opór nie jest dowodem zgodności.
Przy gwintach rurowych łatwo popełnić dodatkowy błąd, bo rozmiar nominalny nie odpowiada średnicy zmierzonej suwmiarką. G 1/2, R 1/2 i NPT 1/2 mogą mieć podobny wygląd, lecz nie powinny być traktowane jako wymienne. W takim przypadku najlepiej porównać wzór z tabelą albo użyć sprawdzianu pierścieniowego i trzpieniowego.
Co sprawdzić przed zamówieniem elementu
Przed zakupem zapisuję pełne oznaczenie, a nie tylko średnicę. Dla śruby będzie to zwykle typ gwintu, średnica, skok, długość, kierunek, klasa własności i materiał. Dla króćca dochodzą rodzaj gwintu rurowego, rozmiar nominalny, sposób uszczelnienia i dopuszczalne ciśnienie.
- Nie mieszaj systemów metrycznych, calowych, BSP i NPT.
- Nie zamieniaj skoku zwykłego na drobnozwojny bez sprawdzenia nakrętki.
- Nie oceniaj szczelności wyłącznie po tym, że element da się wkręcić.
- Sprawdź materiał, zwłaszcza przy połączeniu stali nierdzewnej z aluminium lub mosiądzem.
- Uwzględnij klasę wytrzymałości, jeśli połączenie przenosi obciążenia konstrukcyjne.
W praktyce najwięcej problemów powstaje nie przez trudny profil, lecz przez niepełne zamówienie. Zapis „śruba 12 mm” nie mówi, czy chodzi o M12, 1/2 cala, gwint drobnozwojny, lewy czy element z określoną klasą wytrzymałości.
Dobry gwint zaczyna się od właściwej identyfikacji
Najbardziej uniwersalnym rozwiązaniem w europejskich maszynach pozostaje gwint metryczny ISO, ale nie jest on odpowiedzią na każdą potrzebę. Do instalacji rurowych potrzebny będzie właściwy standard BSP lub inny system przewidziany przez producenta, a do przenoszenia ruchu gwint trapezowy, piłowy albo kulowy.
Jeśli mam wskazać jedną zasadę, która ogranicza liczbę błędów, brzmi ona prosto: najpierw określ funkcję połączenia, potem zmierz geometrię, a dopiero na końcu wybierz element. Takie podejście chroni przed kosztownym uszkodzeniem gwintu, nieszczelnością i przestojem maszyny.
