Torx z bolcem - jak nazywa się właściwy bit?

Gdy zwykły bit Torx nie wchodzi w gniazdo śruby, a w jego środku widać mały bolec, potrzebujesz specjalnej odmiany tego profilu. Wyjaśniam, jak poprawnie nazywa się takie rozwiązanie, czym różni się od standardowego Torxa, jak dobrać bit oraz gdzie stosuje się je w praktyce.

Jak nazywa się Torx z dziurką

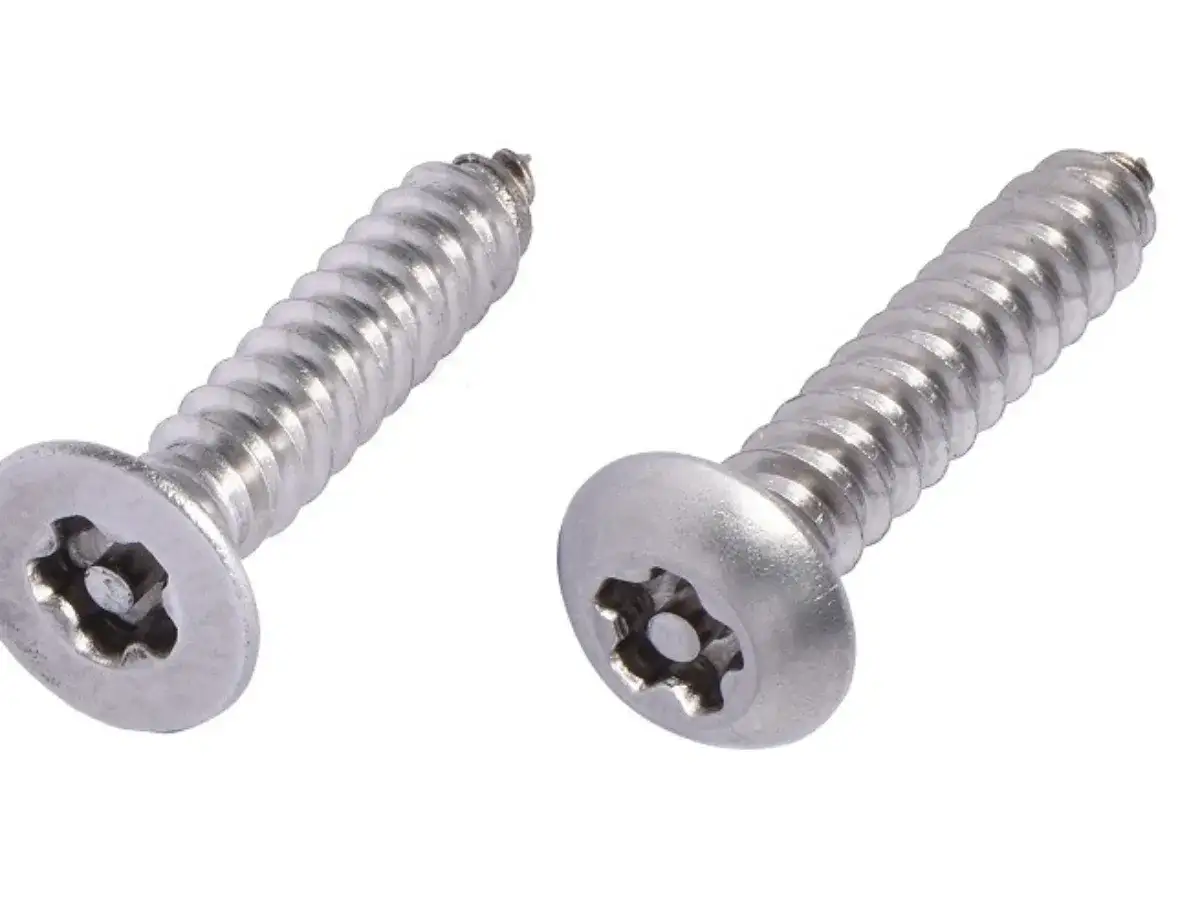

Najbardziej precyzyjna nazwa to Torx TR, czyli Torx tamper-resistant. Spotyka się również określenia Security Torx, Torx security, Torx z bolcem oraz Torx antymanipulacyjny. Wszystkie odnoszą się do sześciokątnego, gwiazdowego gniazda z dodatkowym trzpieniem pośrodku.

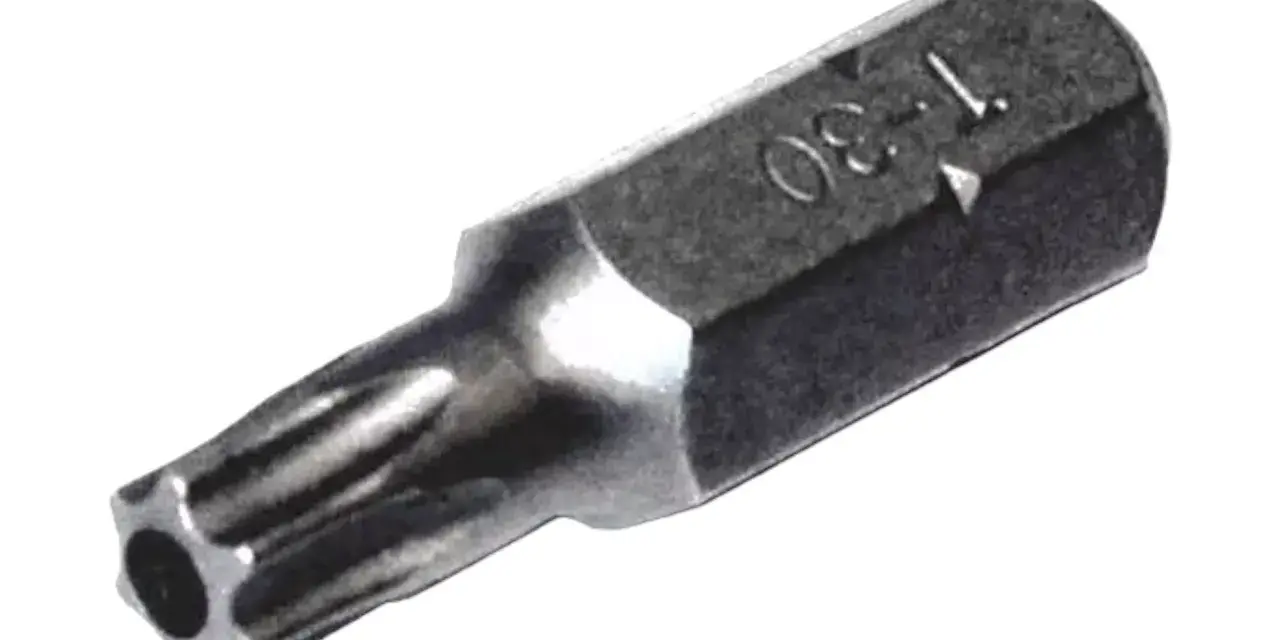

Trzeba tylko rozdzielić dwie rzeczy. Otwór znajduje się w bicie, natomiast w gnieździe śruby znajduje się bolec. Dzięki temu zwykła końcówka Torx nie może wejść wystarczająco głęboko i nie da się nią poprawnie przenieść momentu obrotowego.

W opisach produktów można znaleźć także zapis „Torx z otworem” albo „bit Torx z dziurką”. To określenia potoczne, ale w sklepie zwykle wystarczą, aby trafić na właściwy produkt. Gdy zamawiam narzędzie do konkretnej maszyny, szukam jednak przede wszystkim symbolu TR lub informacji „tamper-resistant”, ponieważ sama nazwa „Torx” nie gwarantuje obecności otworu.

Torx standardowy i wersja zabezpieczona to nie to samo

Oba profile mają sześć zaokrąglonych wypustów i mogą występować w tych samych rozmiarach. Różnica tkwi w centralnym bolcu. Właśnie dlatego bit T20 i bit TR20 mogą mieć identyczny rozmiar gwiazdy, ale tylko drugi z nich będzie pasował do śruby zabezpieczonej.

Nie należy traktować tego rozwiązania jak pełnego zabezpieczenia antywłamaniowego. Torx TR utrudnia demontaż osobie bez odpowiedniego narzędzia, ale gotowe zestawy bitów są łatwo dostępne. W praktyce pełni więc funkcję ograniczającą przypadkowe lub nieautoryzowane rozkręcanie, a nie profesjonalny system ochrony.

W materiałach technicznych HAZET profil Torx jest opisywany jako rozwiązanie ograniczające ryzyko wyskakiwania narzędzia z gniazda. Wersja z bolcem zachowuje tę zaletę, ale wymaga dodatkowego dopasowania otworu w końcówce.

Gdzie stosuje się śruby z centralnym bolcem

Takie elementy złączne pojawiają się tam, gdzie producent chce utrudnić dostęp do wnętrza urządzenia albo ograniczyć samowolną ingerencję. Nie chodzi wyłącznie o bezpieczeństwo. Czasem ważniejsza jest ochrona ustawień, elektroniki lub elementów, których użytkownik nie powinien serwisować bez uprawnień.

• Elektronika i sprzęt AGD - obudowy urządzeń, moduły sterujące i osłony, w których przypadkowe otwarcie mogłoby uszkodzić delikatne podzespoły.
• Motoryzacja - panele, elementy wyposażenia wnętrza i niektóre osłony. W tym sektorze trzeba zawsze sprawdzić dokumentację, bo śruby o podobnym profilu mogą mieć inne wymagania montażowe.
• Infrastruktura i automatyka - szafy sterownicze, obudowy czujników oraz urządzenia dostępne w przestrzeni publicznej.
• Meble i wyposażenie techniczne - konstrukcje, które mają być trudniejsze do rozebrania bez serwisowego zestawu narzędzi.
• Maszyny przemysłowe - osłony i pokrywy, przy których producent chce ograniczyć dostęp do stref regulacji lub części ruchomych.

W zakładzie produkcyjnym taki profil ma sens szczególnie wtedy, gdy liczy się kontrola dostępu do ustawień. Sam Torx TR nie zastąpi procedury LOTO, osłony mechanicznej ani blokady elektrycznej, ale może ograniczyć szybkie rozkręcenie obudowy przez przypadkową osobę.

Jak dobrać właściwy bit Torx z otworem

Najpierw sprawdź rozmiar gwiazdy, a dopiero później typ zabezpieczenia. Do śruby TR20 potrzebujesz końcówki w rozmiarze 20 z otworem. Bit TR25 będzie za duży, a standardowy T20 nie ominie centralnego bolca.

Odczytaj oznaczenie

Najczęściej spotkasz rozmiary od TR5 do TR40, choć zakres zależy od zestawu i zastosowania. W elektronice dominują małe końcówki, takie jak TR6, TR8 i TR10. Przy większych obudowach lub konstrukcjach mechanicznych częściej pojawiają się TR20, TR25 i TR30.

Producenci nie zawsze stosują jeden zapis. Oznaczenie T20H, TR20 oraz „Security T20” może wskazywać na ten sam typ rozwiązania, ale przed zakupem trzeba sprawdzić opis. Litera „H” bywa używana do zaznaczenia otworu, lecz nie jest uniwersalnym standardem wszystkich marek.

Przeczytaj również: Jaki klucz do śruby M6? Sprawdź właściwy rozmiar

Sprawdź kształt i głębokość gniazda

Zużyte gniazdo może wyglądać jak inny rozmiar, szczególnie gdy śruba jest zabrudzona lub skorodowana. Oczyść je, przyłóż bit bez używania siły i sprawdź, czy końcówka wchodzi do końca. Nie dociskaj krzywo ustawionego narzędzia, bo szybko zaokrąglisz krawędzie gwiazdy.

W przypadku długich gniazd przydaje się bit z dłuższą końcówką, natomiast w trudno dostępnych miejscach lepsza może być nasadka Torx TR. Wkrętarka pomaga przy dużej liczbie połączeń, ale pierwsze odkręcenie zapieczonej śruby bezpieczniej wykonać ręcznie, aby wyczuć opór.

Najczęstsze błędy przy pracy z tym profilem

Najpopularniejsza pomyłka polega na kupieniu zwykłego zestawu Torx i próbie użycia go do śrub z bolcem. Końcówka może pozornie oprzeć się na gnieździe, ale nie przeniesie pełnego momentu. Efekt to często uszkodzenie śruby albo wyszczerbienie bitu.

• Mylenie rozmiaru - T20 i TR20 oznaczają ten sam wymiar gwiazdy, ale różny typ końcówki.
• Używanie płaskiego śrubokręta - może zniszczyć gniazdo i utrudnić późniejszy demontaż.
• Wiercenie bolca bez potrzeby - osłabia połączenie i może pozostawić opiłki w urządzeniu.
• Stosowanie bitu z luźnym otworem - luz zwiększa nacisk na krawędzie i przyspiesza ich zużycie.
• Brak kontroli momentu dokręcania - w maszynach i motoryzacji właściwy bit nie oznacza jeszcze właściwego montażu.

Jeżeli śruba jest zapieczona, sam lepszy bit nie rozwiąże problemu. Najpierw usuń zabrudzenia, zastosuj odpowiedni preparat i zapewnij osiowe prowadzenie narzędzia. W serwisie maszyn korzystam z zasady, że dobry kontakt bitu ze śrubą jest ważniejszy niż maksymalna siła przyłożona na początku.

Co sprawdzić, zanim zamówisz cały zestaw

Do jednorazowej naprawy wystarczy pojedynczy bit, ale przy serwisowaniu urządzeń lepiej kupić zestaw obejmujący kilka rozmiarów. Najpraktyczniejszy zakres do drobnych prac to TR10, TR15, TR20, TR25 i TR30. W elektronice potrzebny będzie także mniejszy rozmiar, na przykład TR6 lub TR8.

Sprawdź materiał wykonania, długość roboczą i sposób mocowania. Do ręcznego śrubokręta pasują bity sześciokątne 1/4 cala, natomiast do klucza dynamometrycznego lub grzechotki potrzebne są odpowiednie nasadki. Nie każdy bit zabezpieczony przed manipulacją nadaje się do pracy udarowej, dlatego przy elektronarzędziu trzeba szukać wyraźnego oznaczenia producenta.

Jeśli element pracuje pod obciążeniem, dobierz nie tylko profil, lecz także klasę i materiał śruby. Torx opisuje gniazdo napędowe, a nie średnicę, długość, skok gwintu ani klasę wytrzymałości. Dwie śruby TR20 mogą mieć zupełnie inne zastosowanie i nie powinny być traktowane jako zamienne bez sprawdzenia pozostałych parametrów.

Mały otwór, ważna różnica w codziennej pracy

Najkrócej mówiąc, śruba z centralnym bolcem to Torx TR, Security Torx albo Torx tamper-resistant. Do jej obsługi potrzebujesz bitu z otworem, a nie zwykłej końcówki o tym samym numerze. Ta różnica jest niewielka wizualnie, ale ma znaczenie dla bezpieczeństwa połączenia, czasu pracy i ryzyka uszkodzenia gniazda.

Przed zakupem wystarczy sprawdzić trzy rzeczy: rozmiar gwiazdy, obecność centralnego bolca oraz rodzaj uchwytu narzędzia. Taki prosty test zwykle wystarcza, aby dobrać właściwy element i uniknąć sytuacji, w której śruba wygląda na łatwą do odkręcenia, ale wymaga specjalistycznej końcówki.
