Dobór śruby lub nakrętki M5 nie kończy się na sprawdzeniu średnicy. Najważniejszy parametr to skok gwintu, który decyduje o dopasowaniu elementów, długości przesuwu po obrocie i możliwości zastosowania konkretnego narzędzia. Wyjaśniam, jaki skok ma standardowy gwint M5, czym różni się odmiana drobnozwojna oraz jak uniknąć pomyłek przy wierceniu i kompletowaniu elementów złącznych.
Standardowy gwint M5 ma skok 0,8 mm
- Skok podstawowy gwintu M5 wynosi 0,8 mm.
- Oznaczenie M5 opisuje średnicę nominalną około 5 mm, a nie długość śruby.
- Wariant drobnozwojny M5 × 0,5 mm istnieje, ale trzeba oznaczać go pełnym symbolem.
- Do wykonania gwintu wewnętrznego M5 najczęściej stosuje się wiertło 4,2 mm.
- Po jednym pełnym obrocie śruba M5 przesuwa się osiowo o 0,8 mm.
Jaki skok ma standardowy gwint M5

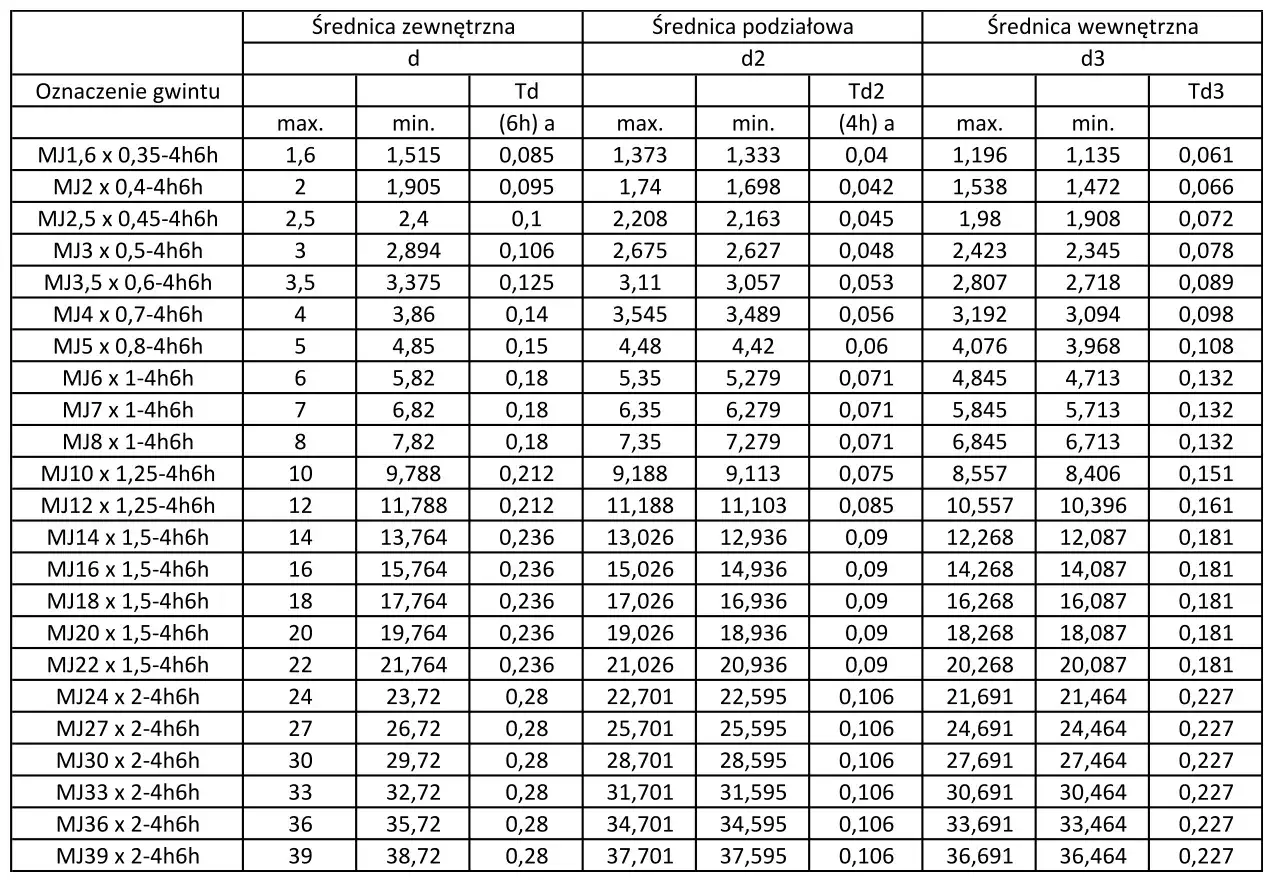

Standardowy, zgrubny gwint metryczny M5 ma skok 0,8 mm. Oznacza to, że odległość między odpowiadającymi sobie punktami sąsiednich zwojów wynosi 0,8 mm, a nakrętka po pełnym obrocie przesuwa się względem śruby właśnie o tę wartość.
W praktyce zapis M5 bez dodatkowego oznaczenia zwykle oznacza wersję z podziałką 0,8 mm. Taki wariant jest najłatwiej dostępny i spotyka się go w obudowach, uchwytach, konstrukcjach lekkich, elektronice oraz wielu urządzeniach przemysłowych.
Litera „M” wskazuje na gwint metryczny ISO, natomiast liczba 5 określa jego średnicę nominalną w milimetrach. Rzeczywista średnica zewnętrzna gotowej śruby może być nieco mniejsza z powodu tolerancji i spłaszczenia wierzchołków zwoju.
Jak czytać oznaczenie M5 × 0,8
Pełne oznaczenie M5 × 0,8 usuwa wszelkie wątpliwości. Pierwsza liczba mówi o średnicy nominalnej, a druga o skoku, czyli odległości między zwojami. Zapis M5 × 20 opisuje natomiast śrubę o średnicy M5 i długości 20 mm, przy czym skok nadal wynosi standardowo 0,8 mm, jeśli nie podano inaczej.
| Oznaczenie | Znaczenie | Typowa interpretacja |
|---|---|---|
| M5 | Średnica nominalna 5 mm | Najczęściej gwint zgrubny o skoku 0,8 mm |
| M5 × 0,8 | Średnica 5 mm, skok 0,8 mm | Standardowy wariant M5 |
| M5 × 0,5 | Średnica 5 mm, skok 0,5 mm | Gwint drobnozwojny |
| M5 × 20 | Średnica 5 mm, długość 20 mm | Zwykle skok 0,8 mm, jeśli nie wskazano inaczej |
To rozróżnienie ma znaczenie przy zamawianiu części. Śruba M5 × 0,5 nie będzie pasować do nakrętki M5 × 0,8, mimo że obie mają tę samą średnicę nominalną. Przy pierwszej próbie skręcania mogą wejść na siebie o jeden lub dwa zwoje, ale dalsze dokręcanie uszkodzi gwint.
Czym różni się M5 × 0,8 od M5 × 0,5
Wersja M5 × 0,8 ma większy odstęp między zwojami. Łatwiej ją wykonać, szybciej skręca i dobrze sprawdza się w typowych połączeniach konstrukcyjnych. Z tego powodu właśnie ten wariant traktuje się jako podstawowy, gdy dokumentacja podaje jedynie rozmiar M5.
Gwint M5 × 0,5 ma drobniejszy skok. Przy tej samej długości zazębienia zapewnia więcej zwojów, a regulacja położenia jest dokładniejsza. Może być przydatny w cienkościennych elementach, mechanizmach regulacyjnych i miejscach, w których trzeba ograniczyć luz, ale wymaga zgodnych śrub, nakrętek i narzędzi.
| Cecha | M5 × 0,8 | M5 × 0,5 |
|---|---|---|
| Dostępność | Bardzo duża | Mniejsza, wymaga sprawdzenia oznaczenia |
| Przesuw po jednym obrocie | 0,8 mm | 0,5 mm |
| Odporność na uszkodzenie przy rozpoczęciu skręcania | Zwykle lepsza | Większa wrażliwość na zabrudzenie i pomyłkę |
| Zastosowanie | Połączenia ogólne i konstrukcyjne | Regulacja, cienkie ścianki, wybrane mechanizmy |
Nie traktowałbym drobnego skoku jako automatycznie lepszego. Daje określone korzyści, ale jest mniej uniwersalny i łatwiej go pomylić z wersją standardową. W produkcji seryjnej najważniejsze jest konsekwentne stosowanie jednego wariantu zgodnie z dokumentacją.
Jak dobrać wiertło pod gwint M5
Do wykonania gwintu wewnętrznego M5 × 0,8 najczęściej wybiera się wiertło 4,2 mm. Po wykonaniu otworu materiał pozostawia miejsce na uformowanie zarysu gwintu przez gwintownik. Dla odmiany M5 × 0,5 często stosuje się wiertło około 4,5 mm, ale dokładny dobór zależy od materiału, klasy pasowania i tego, czy gwint jest skrawany czy formowany.
Przeczytaj również: Jak rozwiercić zapieczoną śrubę - Poradnik krok po kroku
Praktyczna kolejność pracy
- Sprawdź w dokumentacji średnicę i skok, na przykład M5 × 0,8.
- Wykonaj otwór o właściwej średnicy, najczęściej 4,2 mm dla standardowego wariantu.
- Usuń ostrą krawędź przez lekkie fazowanie wejścia.
- Użyj odpowiedniego gwintownika i środka smarnego dobranego do materiału.
- Kontroluj wymiar sprawdzianem trzpieniowym lub pasującą śrubą kontrolną.
Podana średnica 4,2 mm jest wartością warsztatową, a nie uniwersalną receptą dla każdej sytuacji. W aluminium, stali nierdzewnej czy tworzywach parametry mogą wymagać korekty. Zbyt mały otwór zwiększa moment skrawania i ryzyko złamania gwintownika, natomiast zbyt duży osłabia zarys oraz zmniejsza powierzchnię nośną.
Jak sprawdzić skok istniejącego gwintu
Najpewniejszą metodą jest użycie grzebienia do gwintów. Przykłada się listki narzędzia do zwoju i wybiera ten, który przylega bez prześwitów. Dla M5 warto sprawdzić przede wszystkim podziałki 0,8 mm i 0,5 mm.
Można też wykonać pomiar suwmiarką, licząc odległość obejmującą kilka zwojów. Jeżeli na odcinku 8 mm znajduje się 10 odstępów, skok wynosi 0,8 mm. Przy krótkim fragmencie pomiar bywa mylący, dlatego grzebień albo porównanie z pewną śrubą daje znacznie lepszy wynik.
Nie polecam rozpoznawania wariantu wyłącznie po wyglądzie. Różnica między 0,8 a 0,5 mm jest niewielka, a źle dobrana nakrętka może wyglądać na właściwą, dopóki nie dojdzie do zatarcia lub uszkodzenia pierwszych zwojów.
Typowe błędy przy wyborze elementów M5
- Mylenie średnicy ze skokiem - M5 określa średnicę nominalną, ale nie informuje wprost o każdej możliwej podziałce.
- Łączenie M5 × 0,8 z M5 × 0,5 - zgodna średnica nie oznacza zgodnego gwintu.
- Użycie złego wiertła - otwór pod gwint nie ma średnicy 5 mm, ponieważ wtedy nie pozostałby materiał na zarys.
- Brak fazy wejściowej - ostra krawędź utrudnia rozpoczęcie gwintowania i może zniekształcić pierwszy zwój.
- Wymuszanie skręcania - jeśli śruba stawia opór już na początku, trzeba przerwać pracę i sprawdzić skok oraz stan gwintu.
W praktyce najwięcej problemów wynika nie z samej normy, lecz z niepełnego opisu części. W zamówieniu lub rysunku technicznym podaję zawsze średnicę, skok, długość, klasę tolerancji i materiał, jeśli te dane mają znaczenie dla połączenia.
Mały parametr, który decyduje o całym połączeniu
Jeżeli dokumentacja mówi po prostu o śrubie M5, przyjmuję standardowy skok 0,8 mm, ale przy częściach specjalnych sprawdzam pełne oznaczenie. Wariant M5 × 0,5 nie jest zamiennikiem dla wersji podstawowej, nawet gdy średnica i długość elementu się zgadzają.
Najbezpieczniejszy schemat jest prosty: odczytać oznaczenie, potwierdzić skok grzebieniem lub dokumentacją, dobrać zgodną nakrętkę i dopiero potem rozpocząć montaż. Kilkanaście sekund kontroli często wystarcza, aby uniknąć zerwania gwintu, złamania gwintownika i kosztownego przestoju.
