Najważniejsze fakty o doborze śrub do obciążonych połączeń
- Twardość opisuje odporność na miejscowe odkształcenie, ale nie jest tym samym co wytrzymałość na rozciąganie.
- W klasie 8.8 pierwsza liczba wskazuje nominalną wytrzymałość 800 MPa, a druga relację granicy plastyczności do wytrzymałości.
- Typowe zakresy dla klas 8.8, 10.9 i 12.9 wynoszą odpowiednio około 250-320 HV, 320-380 HV i 385-435 HV.
- Wyższa klasa nie zawsze oznacza lepszy wybór. Liczą się także zmęczenie, korozja, temperatura i sposób dokręcania.
- Śruby nierdzewne mają odrębne oznaczenia, takie jak A2-70 lub A4-80, których nie należy bezpośrednio porównywać z klasą 10.9.
Co naprawdę oznacza twardość śruby
Twardość to odporność materiału na miejscowe odkształcenie plastyczne. W badaniu wgłębnik wciska się w powierzchnię śruby, a następnie ocenia rozmiar lub głębokość powstałego śladu. Im mniejszy ślad przy tym samym obciążeniu, tym większa twardość.
W przemyśle spotyka się trzy podstawowe skale. Vickers HV wykorzystuje diamentowy ostrosłup i dobrze sprawdza się przy dokładnych pomiarach, Brinell HBW stosuje kulkę, a Rockwell HRC lub HRB określa twardość na podstawie głębokości wcisku. Dla śrub o klasach 8.8-12.9 najczęściej stosuje się skalę HRC albo HV.
Nie utożsamiam jednak twardości z wytrzymałością na rozciąganie. Materiał może mieć wysoką twardość, a jednocześnie niewielką odporność na udar lub pękanie. W przypadku śrub liczy się cały zestaw właściwości, w tym granica plastyczności, wydłużenie, udarność i jakość gwintu.
Jak czytać oznaczenia 8.8, 10.9 i 12.9

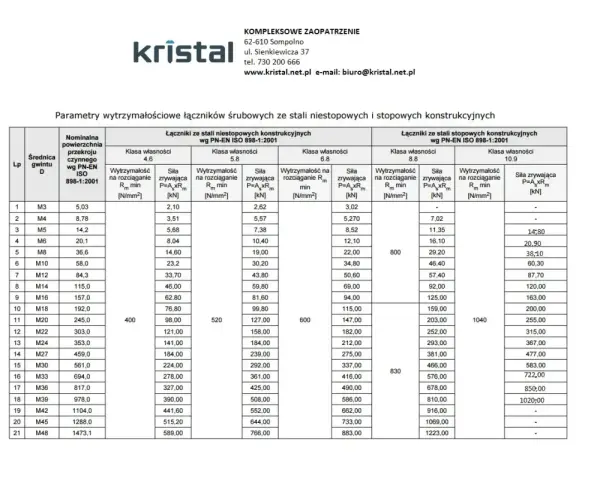

Dwie liczby wybite na łbie śruby to klasa własności mechanicznych według PN-EN ISO 898-1. Pierwsza liczba pomnożona przez 100 daje nominalną wytrzymałość na rozciąganie w MPa. Druga wskazuje, jaka część tej wartości odpowiada nominalnej granicy plastyczności.
| Klasa | Nominalna wytrzymałość Rm | Nominalna granica plastyczności | Typowa twardość Vickersa |
|---|---|---|---|
| 4.8 | 400 MPa | 320 MPa | 130-250 HV |
| 5.8 | 500 MPa | 400 MPa | 160-335 HV |
| 8.8 | 800 MPa | 640 MPa | 250-320 HV |
| 10.9 | 1000 MPa | 900 MPa | 320-380 HV |
| 12.9 | 1200 MPa | 1080 MPa | 385-435 HV |
Podane wartości nominalne pomagają odczytać oznaczenie, ale dokumentacja normowa może podawać nieco inne wartości minimalne, zależne między innymi od średnicy. Dla przykładu aktualne zestawienia według ISO 898-1 podają dla klasy 10.9 minimalną wytrzymałość na rozciąganie 1040 MPa i granicę plastyczności 940 MPa, a dla 12.9 odpowiednio 1220 MPa i 1100 MPa.
W praktyce oznacza to, że śruba 12.9 jest twardsza i mocniejsza od 8.8, ale nie można wyciągać z tego prostego wniosku, że zawsze będzie bezpieczniejsza. Sztywniejszy i mniej podatny na odkształcenie element może gorzej znosić przeciążenie, karby, drgania lub błędy montażowe.
Którą klasę wybrać do konkretnego zastosowania
Klasa 4.8 lub 5.8 wystarcza często w połączeniach lekko obciążonych, osłonach, konstrukcjach pomocniczych i prostych elementach montażowych. Nie stosowałbym ich jednak automatycznie tam, gdzie występują duże siły rozciągające, cykliczne drgania albo odpowiedzialność za bezpieczeństwo człowieka.
8.8 to najczęstszy rozsądny punkt wyjścia dla stalowych połączeń maszynowych. Spotyka się ją w konstrukcjach, ramach, uchwytach i wielu połączeniach motoryzacyjnych. Klasa 10.9 ma sens przy większych obciążeniach, gdy projekt wymaga wyższej nośności, a 12.9 stosuje się przede wszystkim w odpowiedzialnych połączeniach o dokładnie określonych warunkach pracy.
Przy wyborze sprawdzam co najmniej cztery rzeczy:
- rodzaj obciążenia, czyli rozciąganie, ścinanie, skręcanie lub obciążenia zmienne,
- średnicę i długość zazębienia gwintu, ponieważ sama klasa nie zwiększy nośności zbyt małego przekroju,
- materiał łączonych części, aby nie doszło do wyrwania gwintu w miękkim elemencie,
- warunki środowiskowe, takie jak wilgoć, sól, wysoka temperatura i kontakt z innymi metalami.
Częsty błąd polega na zastąpieniu śruby 8.8 elementem 12.9 bez ponownego sprawdzenia całego połączenia. Zmienia się wtedy nie tylko nośność, lecz także relacja między śrubą, nakrętką, podkładką i łączonym materiałem. Elementy powinny być dobierane jako układ, a nie pojedynczy produkt z najwyższą liczbą na łbie.
Nie każda śruba korzysta ze skali 8.8
Oznaczenia 8.8, 10.9 i 12.9 dotyczą przede wszystkim śrub ze stali węglowej i stopowej objętych ISO 898-1. W przypadku stali nierdzewnych stosuje się zwykle oznaczenia według ISO 3506-1, na przykład A2-70, A4-70 lub A4-80.
W symbolu A2-70 litera i cyfra wskazują rodzinę materiału, a liczba 70 odnosi się do nominalnej wytrzymałości na rozciąganie wynoszącej 700 MPa. Nie oznacza ona twardości 70 HRC ani odpowiednika klasy 7.0. To zupełnie inny system oznaczeń.
Stal nierdzewna często lepiej radzi sobie z korozją, ale może mieć mniejszą odporność na zatarcie gwintu. Przy skręcaniu elementów A2 lub A4 warto użyć właściwego środka przeciwzatarciowego i kontrolować moment dokręcania. Odporność korozyjna nie zastępuje nośności mechanicznej, a śruba nierdzewna nie zawsze będzie dobrym zamiennikiem hartowanej śruby stalowej.
Jak sprawdzić twardość i jakość elementu
Najpierw odczytuję oznaczenie na łbie oraz porównuję je z dokumentacją dostawy. Przy elementach odpowiedzialnych proszę także o świadectwo materiałowe lub raport kontroli, ponieważ sam wygląd powierzchni nie pozwala wiarygodnie ocenić klasy.
Jeżeli potrzebny jest pomiar, laboratorium może wykorzystać metodę Vickersa, Brinella albo Rockwella. W przypadku śrub małych, których nie da się poprawnie zbadać w próbie rozciągania, pomiar twardości bywa szczególnie przydatny. Zgodnie z praktyką normową badanie wykonuje się w określonym miejscu, a powłokę trzeba usunąć, jeśli pomiar ma dotyczyć materiału bazowego.
Nie polecam sprawdzania klasy pilnikiem, punktakiem ani przypadkowym testerem kieszonkowym. Taki test może jedynie wykazać dużą różnicę między materiałami, ale nie potwierdzi klasy 10.9 czy 12.9. Wynik może też zostać zafałszowany przez powłokę, odwęglenie powierzchni lub niewłaściwe miejsce pomiaru.
Warto zwrócić uwagę na stan gwintu. Uszkodzone zwoje, zadziory, ślady korozji i nierówna powłoka mogą obniżyć trwałość połączenia mimo prawidłowej twardości rdzenia. W śrubach wysokiej klasy kontroluje się również odwęglenie, czyli zubożenie powierzchni w węgiel, oraz zgodność obróbki cieplnej.
Dlaczego sama twardość nie wystarcza przy dokręcaniu
W połączeniu śrubowym najważniejsze jest uzyskanie właściwego napięcia wstępnego. Moment dokręcania nie przekłada się na siłę w śrubie w stały sposób, ponieważ duża część energii znika na tarcie w gwincie i pod łbem. Dlatego ten sam rozmiar śruby może wymagać innego momentu przy innej powłoce, smarowaniu lub stanie powierzchni.
Nie stosuję uniwersalnej tabeli momentów bez sprawdzenia materiału i współczynnika tarcia. Dla połączeń krytycznych korzystam z danych producenta, obliczeń projektowych albo kontrolowanego dokręcania kątem, momentem granicznym lub metodą pomiaru wydłużenia. Zbyt mocne dokręcenie może uszkodzić gwint albo przekroczyć granicę plastyczności, nawet gdy śruba ma wysoką klasę.
Przy śrubach 10.9 i 12.9 trzeba też uważać na powłoki galwaniczne. Nieprawidłowo przeprowadzony proces może zwiększyć ryzyko kruchości wodorowej, czyli nagłego pękania elementu pod obciążeniem. W takich zastosowaniach liczy się kontrolowany proces powlekania, właściwa obróbka po powlekaniu i wiarygodny dostawca.
Osobną sprawą jest dobór nakrętki. Nakrętka powinna mieć klasę odpowiednią do śruby, a podkładka nie może nadmiernie wgniatać się w materiał podłoża. W przeciwnym razie połączenie straci napięcie, choć sama śruba nadal będzie spełniała wymagania twardości.
Najpewniejszy wybór zaczyna się od warunków pracy
Jeżeli potrzebuję szybkiej decyzji, traktuję klasę 8.8 jako typowy poziom dla wielu stalowych połączeń maszynowych, 10.9 jako rozwiązanie do większych obciążeń, a 12.9 jako wariant wymagający świadomego projektu. To punkt wyjścia, nie gotowa recepta.
Przed zakupem sprawdzam oznaczenie, normę, średnicę, materiał, powłokę i wymagany moment dokręcania. Dopiero taki komplet informacji pozwala ocenić, czy element rzeczywiście zapewni odporność na odkształcenie, stabilne napięcie i trwałość całego połączenia.
