Dobór śruby, nakrętki albo gwintownika M16 wymaga czegoś więcej niż znajomości samej średnicy. Poniżej porządkuję najważniejsze wymiary gwintu M16, pokazuję różnicę między odmianą zwykłą i drobnozwojną, a także podaję średnice otworów, tolerancje i praktyczne sposoby kontroli.
Najważniejsze informacje o gwincie M16 w jednym miejscu
- M16 bez dodatkowego oznaczenia oznacza zwykle gwint o skoku 2,0 mm.
- Pod gwint wewnętrzny M16x2 wierci się najczęściej otwór 14,0 mm.
- Odmiana drobnozwojna M16x1,5 wymaga otworu około 14,5 mm.
- Podstawowa średnica podziałowa M16x2 wynosi około 14,701 mm.
- Typowe klasy tolerancji to 6H dla gwintu wewnętrznego i 6g dla zewnętrznego.
Co oznacza oznaczenie M16 i jakie ma wymiary
Symbol M16 określa metryczny gwint o nominalnej średnicy 16 mm. Jeżeli po oznaczeniu nie ma podanego skoku, przyjmuje się standardowy gwint zwykły M16x2. Litera „x” i liczba po niej są bardzo ważne, ponieważ M16x1,5 nie jest zamienny z M16x2, mimo że oba warianty mają tę samą średnicę nominalną.
Skok gwintu P = 2 mm oznacza odległość między odpowiadającymi sobie punktami sąsiednich zwojów. W praktyce śruba M16x2 przesuwa się osiowo o 2 mm podczas jednego pełnego obrotu. Przy gwincie M16x1,5 przesunięcie wynosi tylko 1,5 mm, co poprawia możliwość precyzyjnego ustawienia i zwiększa odporność połączenia na samoczynne luzowanie.| Parametr | M16x2 | M16x1,5 |
|---|---|---|
| Średnica nominalna | 16,000 mm | 16,000 mm |
| Skok P | 2,000 mm | 1,500 mm |
| Podstawowa średnica podziałowa | 14,701 mm | 15,026 mm |
| Podstawowa średnica rdzeniowa gwintu zewnętrznego | około 13,546 mm | około 14,160 mm |
| Podstawowa średnica rdzeniowa gwintu wewnętrznego | około 13,835 mm | około 14,376 mm |
| Otwór pod gwint skrawany | 14,0 mm | 14,5 mm |
Gwint zwykły czy drobnozwojny M16
Najczęściej stosowanym wariantem jest M16x2. To dobry wybór do typowych połączeń konstrukcyjnych, maszyn, uchwytów i elementów, w których liczy się łatwa dostępność śrub oraz nakrętek. Większy skok przyspiesza montaż i zwykle lepiej znosi zabrudzenia.
Gwint M16x1,5 wybiera się wtedy, gdy potrzebna jest dokładniejsza regulacja, większa długość zazębienia na tej samej długości osiowej albo lepsza odporność na luzowanie. Drobniejszy skok ma jednak węższe, delikatniejsze zwoje i wymaga dokładniejszego wykonania. Nie stosowałbym go tylko dlatego, że „jest mocniejszy”. O doborze decyduje obciążenie, materiał i sposób pracy połączenia.
- M16x2 sprawdzi się jako uniwersalny gwint do standardowych połączeń.
- M16x1,5 ma sens przy regulacji, drganiach i ograniczonej grubości ścianki.
- M16x1,0 można spotkać w rozwiązaniach specjalnych, ale wymaga wyraźnego oznaczenia i właściwego narzędzia.
Na rynku europejskim standardową odmianą drobnozwojną dla M16 jest przede wszystkim M16x1,5. Przy zamówieniu elementów nie wystarczy więc napisać „śruba M16”, jeśli projekt przewiduje skok drobny.

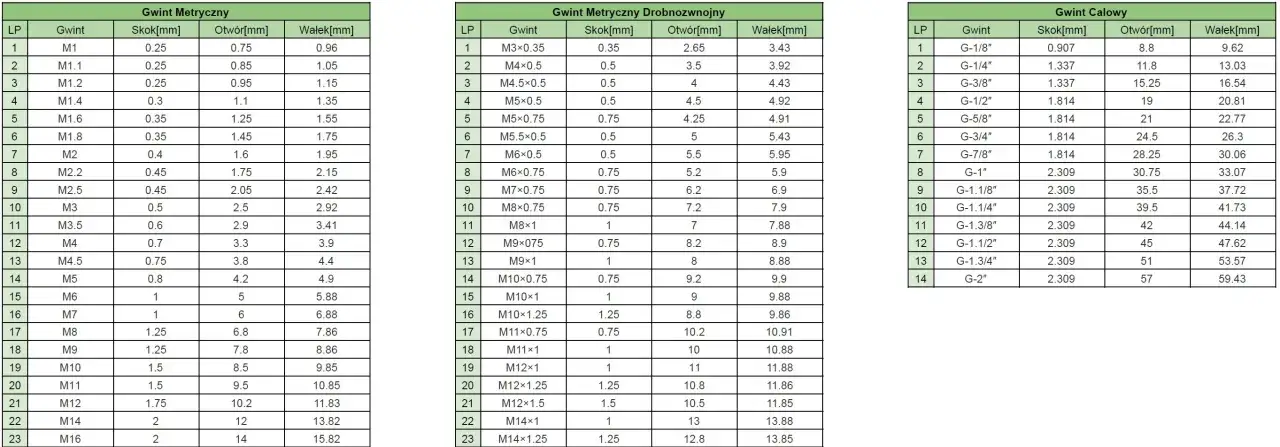

Jaki otwór wywiercić pod gwint M16
Dla gwintu wewnętrznego wykonywanego gwintownikiem skrawającym stosuję prostą zasadę średnica nominalna minus skok. Dla M16x2 daje to 16 - 2 = 14 mm, a dla M16x1,5 otrzymujemy 14,5 mm.
| Rodzaj gwintu | Skok | Zalecany otwór przed gwintowaniem | Typowe zastosowanie |
|---|---|---|---|
| M16x2 | 2,0 mm | 14,0 mm | Gwint zwykły |
| M16x1,5 | 1,5 mm | 14,5 mm | Gwint drobnozwojny |
| M16x2 wygniatany | 2,0 mm | Około 14,8-15,1 mm | Materiały ciągliwe |
Wartość 14,0 mm dotyczy typowego gwintowania skrawaniem. Przy gwintowaniu przez wygniatanie materiał nie jest usuwany, lecz przemieszczany, dlatego otwór musi być większy. W tym przypadku zawsze sprawdzam tabelę producenta konkretnego gwintownika, ponieważ znaczenie mają materiał, tolerancja 6H i wymagany procent zazębienia.
Za mały otwór zwiększa moment skrawania i może doprowadzić do złamania gwintownika. Za duży otwór zmniejsza wysokość zarysu gwintu, a tym samym nośność połączenia. Przy otworze nieprzelotowym trzeba dodatkowo uwzględnić długość stożka gwintownika oraz przestrzeń na wióry.

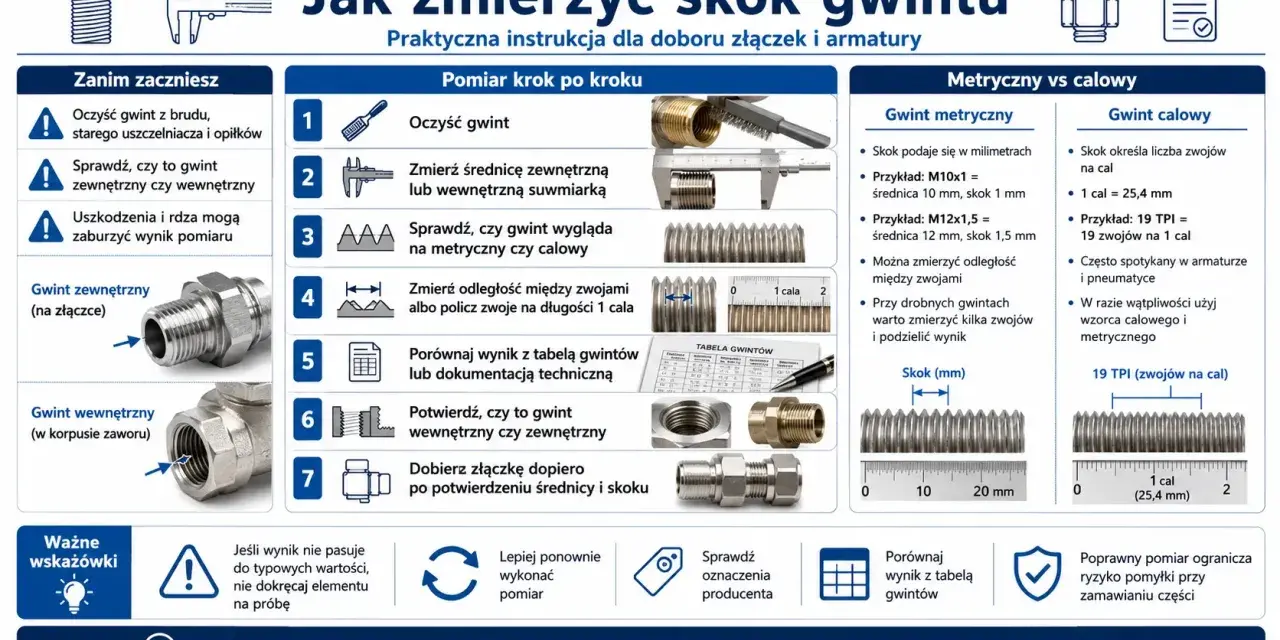

Jak rozpoznać i zmierzyć gwint M16
Najpierw mierzę średnicę zewnętrzną śruby. Wynik w pobliżu 16 mm wskazuje na rozmiar nominalny, ale sam pomiar nie rozstrzyga jeszcze, czy jest to M16x2, M16x1,5 czy inny wariant.
Drugi krok to sprawdzenie skoku. Najpewniejszy jest grzebień do gwintów. Jeśli go nie mam, mierzę długość kilku kolejnych skoków i dzielę wynik przez ich liczbę. Przykładowo odcinek 20 mm obejmujący 10 skoków wskazuje na skok 2 mm.
- Oczyść gwint z zabrudzeń i zadziorów.
- Zmierz średnicę zewnętrzną suwmiarką lub mikrometrem.
- Sprawdź skok grzebieniem do gwintów.
- Porównaj wynik z oznaczeniem na śrubie, dokumentacją albo wzornikiem.
- W produkcji użyj sprawdzianu przechodniego i nieprzechodniego.
Wymiary otworu przejściowego i elementów współpracujących
Otwór pod gwint i otwór przejściowy to dwie różne rzeczy. Jeżeli śruba M16 przechodzi przez element i jest dokręcana nakrętką, nie wierci się otworu 14 mm. Taki wymiar służy do przygotowania otworu pod gwint wewnętrzny.| Rodzaj otworu przejściowego dla śruby M16 | Średnica orientacyjna | Kiedy stosować |
|---|---|---|
| Pasowanie ciasne | 17,0 mm | Gdy zależy nam na małym luzie montażowym |
| Pasowanie normalne | 17,5 mm | Najbardziej uniwersalne połączenia |
| Pasowanie luźne | 18,5 mm | Gdy potrzebna jest łatwa kompensacja niedokładności |
Dla typowej śruby z łbem sześciokątnym M16 rozstaw klucza wynosi 24 mm. To wymiar łba, a nie gwintu, dlatego nie należy go mylić ze średnicą nominalną. W dokumentacji technicznej warto osobno podać rozmiar gwintu, długość śruby, klasę wytrzymałości i typ łba.
Na jakie tolerancje i błędy trzeba uważać
W połączeniach produkcyjnych samo oznaczenie M16 nie wystarcza. Znaczenie ma klasa tolerancji, długość zazębienia, materiał oraz ewentualna powłoka. Typowa para 6H/6g zapewnia luz potrzebny do prawidłowego skręcenia elementów, także po uwzględnieniu niewielkich odchyleń wykonawczych.
Powłoki ochronne mogą zmienić wymiary na powierzchni gwintu. Dlatego śruba ocynkowana, czerniona lub pokryta inną warstwą nie zawsze zachowuje się tak samo jak element niepowlekany. Przy odpowiedzialnych połączeniach kontroluję nie tylko średnicę, ale również sprawdzianem średnicę podziałową, która decyduje o współpracy z nakrętką.
- Nie dobieraj wiertła 14 mm do otworu przejściowego.
- Nie zakładaj, że M16 zawsze oznacza skok 2 mm w dokumentacji specjalistycznej.
- Nie zastępuj M16x1,5 śrubą M16x2.
- Nie wykonuj gwintu bez fazowania krawędzi, jeśli materiał i geometria elementu tego wymagają.
- Przy produkcji seryjnej kontroluj gwint sprawdzianem, a nie wyłącznie suwmiarką.
Dobór M16 zaczyna się od skoku i zastosowania
Jeżeli potrzebuję uniwersalnego połączenia, najczęściej wybieram M16x2 i otwór 14,0 mm pod gwint skrawany. Gdy konstrukcja pracuje w drganiach, wymaga regulacji albo ma cienką ściankę, rozważam M16x1,5, ale sprawdzam dostępność właściwych śrub, nakrętek i narzędzi.
Najbezpieczniejsza kolejność jest prosta: określić średnicę, zmierzyć skok, wybrać klasę tolerancji, dobrać otwór i dopiero potem zamawiać elementy. Taki sposób ogranicza pomyłki, poprawia jakość montażu i pozwala wykorzystać pełną nośność połączenia.
