Przy doborze śruby, nakrętki albo gwintownika łatwo skupić się wyłącznie na średnicy i skoku. Tymczasem kąt zarysu gwintu wpływa na sposób przenoszenia obciążenia, tarcie, samohamowność i możliwość współpracy elementów. Wyjaśniam, czym różnią się najpopularniejsze profile, jak rozpoznać właściwy standard oraz jakie błędy najczęściej prowadzą do uszkodzenia połączenia.
Geometria profilu decyduje o pracy całego połączenia
- Gwint metryczny ISO ma kąt wierzchołkowy 60°.
- Gwint Whitwortha i rurowy BSP wykorzystuje profil 55°.
- Gwint trapezowy metryczny ma kąt zawarty 30° i służy głównie do przenoszenia ruchu.
- Nie wolno mylić kąta profilu ze skokiem, średnicą ani kątem linii śrubowej.
- Do identyfikacji potrzebne są co najmniej średnica, skok i kształt zarysu.
Co dokładnie oznacza kąt profilu gwintu
Jest to kąt zawarty między bokami zwoju, widoczny w przekroju osiowym śruby lub nakrętki. W profilu symetrycznym obie połówki są takie same, dlatego połowa kąta przypada na jeden bok zarysu. Dla gwintu metrycznego ISO wartość całkowita wynosi 60°.
To parametr geometryczny, a nie oznaczenie średnicy. Śruba M10 może mieć różny skok, ale jej podstawowy profil nadal pozostaje metryczny i ma kąt 60°. Z kolei oznaczenie M10 nie mówi samo w sobie, czy mamy do czynienia ze skokiem zwykłym, czy drobnozwojnym.
W praktyce często widzę jeszcze jedno nieporozumienie. Kąt zarysu nie jest kątem linii śrubowej. Ten drugi opisuje nachylenie zwoju wokół osi i zależy między innymi od skoku oraz średnicy. Dwa gwinty o tym samym profilu mogą mieć różne kąty linii śrubowej, jeśli różnią się skokiem.
Dlaczego ten wymiar ma znaczenie
Podczas dokręcania siła nie działa wyłącznie wzdłuż osi śruby. Jest rozkładana na powierzchnie boczne zwoju, a ich nachylenie wpływa na naciski, tarcie i siły promieniowe. Im większe obciążenie, tym bardziej istotne staje się to, czy śruba i nakrętka mają dokładnie ten sam profil.
Sam kąt nie określa jednak nośności połączenia. Równie ważne są materiał, średnica podziałowa, skok, klasa tolerancji, długość zazębienia, jakość powierzchni i sposób dokręcania. Dlatego nie traktuję wartości kąta jako samodzielnego kryterium wytrzymałości.
Najpopularniejsze profile i ich zastosowanie
Różne kąty powstały dlatego, że gwinty mają różne zadania. Innego profilu potrzebuje typowa śruba konstrukcyjna, innego złącze rurowe, a jeszcze innego śruba pociągowa pracująca w imadle lub podnośniku.
| Rodzaj gwintu | Kąt profilu | Typowe zastosowanie | Najważniejsza cecha |
|---|---|---|---|
| Metryczny ISO | 60° | Śruby, nakrętki, elementy maszyn | Uniwersalny standard połączeń rozłącznych |
| UN, UNC, UNF | 60° | Elementy calowe, motoryzacja, maszyny importowane | Ten sam kąt co w ISO, ale inny system wymiarów i skoku |
| Whitworth, BSP | 55° | Starsze maszyny i instalacje rurowe | Zaokrąglone wierzchołki i dno zwoju w typowych odmianach |
| Trapezowy metryczny Tr | 30° | Śruby pociągowe, przesuw, regulacja | Lepsze przenoszenie sił osiowych niż profil trójkątny |
| Piłowy | Niesymetryczny | Obciążenia działające głównie w jednym kierunku | Jedna powierzchnia boku przenosi zasadniczą siłę |
Największe znaczenie w typowych elementach złącznych ma profil metryczny 60°. Stosuje się go w większości śrub i nakrętek używanych w Polsce, ponieważ łatwo go standaryzować, kontrolować i produkować w wielu klasach dokładności.
Gwinty rurowe wymagają większej ostrożności. BSP według systemu Whitwortha ma 55°, natomiast popularny amerykański NPT ma 60°. Mogą wyglądać podobnie, lecz różnią się nie tylko profilem, ale także skokiem, średnicą i sposobem uzyskiwania szczelności. Nie należy łączyć ich na podstawie samego podobieństwa wizualnego.
Gwint trapezowy nie jest po prostu „mocniejszym” gwintem metrycznym. Został zaprojektowany przede wszystkim do przenoszenia ruchu i siły osiowej. W połączeniu, które ma być często rozkręcane, zwykle lepszym wyborem pozostaje klasyczny gwint trójkątny.
Jak kąt wpływa na siłę, tarcie i trwałość połączenia
W gwincie trójkątnym boki zwoju tworzą klin. Podczas dokręcania generują naciski normalne do powierzchni, a ich część działa promieniowo. To pomaga uzyskać dobre samohamowanie, ale jednocześnie zwiększa tarcie i sprawia, że tylko część momentu dokręcania zamienia się w użyteczne napięcie śruby.
W uproszczeniu można powiedzieć, że profil o większym kącie zawartym mocniej rozpycha współpracujące elementy. Skutek zależy od materiału, smarowania i obciążenia, dlatego nie wolno wyciągać prostego wniosku, że mniejszy kąt zawsze oznacza większą wytrzymałość.
Obciążenie osiowe i ścinanie
W prawidłowo dokręconym połączeniu większość siły przenoszą boki zwoju, a nie jego wierzchołki. Jeżeli profil jest niezgodny albo zużyty, nacisk może skupić się na niewielkiej powierzchni. Prowadzi to do wybijania boków, zacierania i trwałego odkształcenia.
Znaczenie ma również długość zazębienia. Dłuższy gwint nie zawsze zwiększy nośność proporcjonalnie, ponieważ pierwsze zwoje zwykle przejmują większą część obciążenia. W praktyce równie ważne jak dobranie profilu jest więc zapewnienie właściwej długości wkręcenia i odpowiedniej jakości materiału.
Przeczytaj również: Klasy śrub 8.8, 10.9 i 12.9 - jak wybrać właściwą?
Samohamowność i ruch
Gwinty trójkątne dobrze sprawdzają się w połączeniach, które mają utrzymać napięcie bez samoczynnego odkręcania. Gwint trapezowy może sprawnie przenosić ruch, lecz przy określonym skoku, smarowaniu i obciążeniu może wymagać dodatkowego zabezpieczenia przed cofaniem.
Przy projektowaniu napędu nie wystarczy sprawdzić samego kąta profilu. Trzeba uwzględnić skok, średnicę średnią, sprawność, luz, zużycie oraz to, czy śruba pracuje statycznie, czy wykonuje tysiące cykli. Połączenie złączne i śruba pociągowa to dwa różne zadania konstrukcyjne.
Jak rozpoznać właściwy profil w warsztacie
Najpewniejsza metoda zaczyna się od dokumentacji. Oznaczenie na śrubie, rysunek techniczny albo specyfikacja producenta są lepszym źródłem niż pomiar wykonany „na oko”. Gdy dokumentacji brakuje, trzeba zebrać kilka wymiarów jednocześnie.
- Zmierz średnicę zewnętrzną śruby suwmiarką lub mikrometrem.
- Sprawdź skok za pomocą grzebienia do gwintów.
- Określ, czy profil jest symetryczny, trapezowy, zaokrąglony albo piłowy.

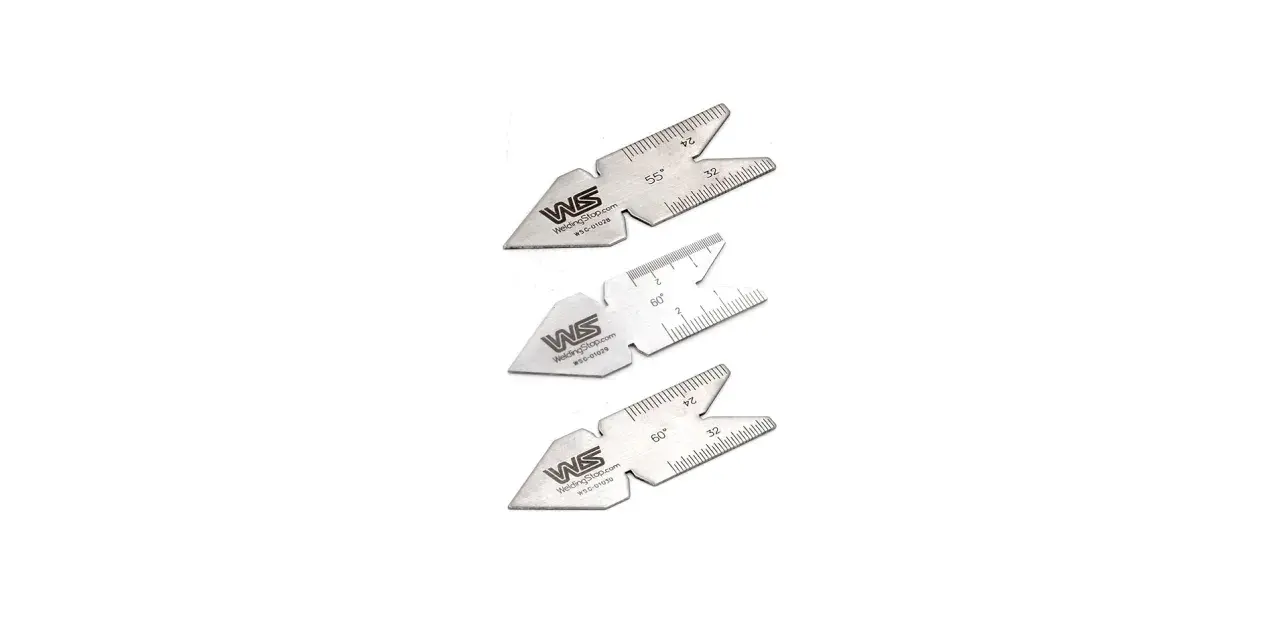

- Zweryfikuj kąt przy użyciu wzornika, lupy pomiarowej lub projektora profilu.
- Porównaj wynik z tabelą właściwej normy, a nie tylko z podobną śrubą znajdującą się w magazynie.
Grzebień do gwintów jest bardzo przydatny, ale sam nie rozstrzyga wszystkiego. Ten sam skok lub bardzo zbliżony wymiar może występować w różnych systemach. Dlatego przy elementach calowych trzeba dodatkowo sprawdzić, czy skok podano w milimetrach, czy jako liczbę zwojów na cal.
Do kontroli produkcyjnej stosuje się sprawdziany przechodnie i nieprzechodnie, mikrometry do gwintów oraz pomiary optyczne. Sprawdzian GO/NOGO potwierdza zgodność funkcjonalną, ale nie zastępuje pełnej analizy profilu, jeśli trzeba ustalić przyczynę problemu albo wykonać część zamienną.
Najczęstsze błędy przy doborze śrub i nakrętek
Najbardziej ryzykowne jest uznanie, że każdy gwint o podobnej średnicy będzie pasował. Wkręcenie nakrętki na kilka obrotów nie jest dowodem zgodności. Element może złapać początkowy zwój, a później uszkodzić kolejne albo doprowadzić do zatarcia połączenia.
- Mieszanie systemów, na przykład metrycznego z calowym.
- Łączenie profilu 60° z profilem Whitwortha 55°.
- Mylenie gwintu drobnozwojnego ze zwykłym.
- Pomijanie informacji, czy gwint jest prawy, czy lewy.
- Dobieranie gwintownika wyłącznie po średnicy nominalnej.
- Zakładanie, że uszczelnienie uzyska się przez mocniejsze dokręcenie.
W przypadku gwintów rurowych trzeba sprawdzić również stożkowość. Gwint cylindryczny i stożkowy mogą mieć podobny profil, ale pracują inaczej. W jednym uszczelnienie zapewnia najczęściej uszczelka lub podkładka, w drugim istotną rolę odgrywa dopasowanie stożka i właściwy materiał uszczelniający.
Przy naprawie uszkodzonego otworu nie zaczynam od wkręcania nowej śruby z dużą siłą. Najpierw oczyszczam gwint, sprawdzam skok i oceniam, czy uszkodzenie dotyczy kilku zwojów, czy całej długości. Czasem wystarczy przegwintowanie odpowiednim narzędziem, ale przy utracie materiału bezpieczniejsza będzie tuleja gwintowana albo wymiana części.
Jak dobrać narzędzie do konkretnego zarysu
Gwintownik, narzynka i płytka tokarska muszą odpowiadać nie tylko średnicy, lecz także profilowi i tolerancji. Dla standardowego otworu pod gwint M10 zastosowanie narzędzia calowego lub przeznaczonego do profilu 55° może dać pozornie poprawny początek, ale nie zapewni prawidłowego zazębienia.
Przed wykonaniem gwintu sprawdzam trzy informacje: rodzaj standardu, nominalny skok oraz klasę tolerancji. W produkcji seryjnej dochodzi jeszcze materiał obrabianego elementu, głębokość otworu, sposób chłodzenia i metoda wykonania, na przykład gwintowanie maszynowe, toczenie albo walcowanie.
W otworach nieprzelotowych trzeba zostawić miejsce na wybieg narzędzia i wióry. Zbyt mała głębokość użytkowa może sprawić, że śruba oprze się na dnie, zanim boki zwoju prawidłowo przeniosą obciążenie. To jeden z tych błędów, których nie widać przy szybkim montażu, a które później trudno przypisać do właściwej przyczyny.
Dobrze wykonany gwint powinien mieć czyste wierzchołki, równy skok i brak zadziorów. Jeżeli element ma pracować w środowisku wilgotnym, chemicznym albo w podwyższonej temperaturze, trzeba dodatkowo dobrać materiał, powłokę i środek smarny. Sama zgodność kąta nie zagwarantuje trwałości.
Co sprawdzić przed zamówieniem elementu złącznego
Przy zakupie pojedynczej śruby wystarczy zwykle odczytać oznaczenie z dokumentacji. Przy zamówieniach przemysłowych przygotowuję pełny opis, ponieważ sama średnica i długość są niewystarczające. Oprócz profilu podaję skok, kierunek, klasę własności, materiał, powłokę i wymagany poziom tolerancji.
- Standard i rodzaj gwintu, na przykład metryczny ISO, UN, BSP lub trapezowy Tr.
- Średnicę nominalną oraz skok.
- Długość gwintu i długość całkowitą elementu.
- Klasy tolerancji śruby i nakrętki.
- Materiał oraz klasę wytrzymałości.
- Warunki pracy, zwłaszcza temperatura, wilgoć, drgania i częstotliwość demontażu.
Jeżeli element ma zastąpić część istniejącą, do zamówienia dołączam zdjęcie i podstawowe pomiary, ale nie traktuję fotografii jako dowodu. Najbezpieczniejsza identyfikacja opiera się na normie i pomiarze, a przy odpowiedzialnych połączeniach także na kontroli sprawdzianem.
Jak uniknąć kosztownej pomyłki przy gwincie
W codziennej pracy najwięcej problemów powoduje nie sam kąt profilu, lecz pominięcie całego zestawu parametrów. Zanim dobiorę element, sprawdzam zgodność profilu, skoku, średnicy i tolerancji. Dopiero później oceniam materiał, powłokę oraz sposób dokręcania.
Jeżeli gwint ma przenosić ruch, wybieram profil zaprojektowany do pracy napędowej. Jeżeli ma łączyć części, zaczynam od standardu złącznego. Ta prosta zasada ogranicza liczbę nietrafionych zamienników i pomaga uniknąć sytuacji, w której element pasuje mechanicznie, ale nie spełnia wymagań wytrzymałościowych.
Najważniejsza praktyczna wskazówka jest prosta: nie oceniaj gwintu po jednym wymiarze. Właściwy profil, skok i tolerancja muszą tworzyć spójny komplet. Dopiero wtedy śruba i nakrętka pracują tak, jak przewidział konstruktor, a połączenie zachowuje trwałość również po wielu cyklach dokręcania.
