Źle dobrany etap gwintowania potrafi zakończyć się krzywym gwintem, zacięciem narzędzia albo jego złamaniem w otworze. Pokażę, jak prawidłowo używać gwintowników ręcznych, po czym rozpoznać poszczególne sztuki, kiedy można pominąć jeden etap oraz czym różni się praca w otworze przelotowym i nieprzelotowym.
Najważniejsza zasada prowadzi od narzędzia zdzierającego do wykańczającego
- Pierwszy jest gwintownik wstępny, czyli zdzierak.
- Drugi pracuje gwintownik pośredni i pogłębia zarys.
- Trzeci jest wykańczak, który nadaje gwintowi pełny profil.
- W typowym zestawie DIN 352 rozpoznasz je po jednym pierścieniu, dwóch pierścieniach i braku pierścienia.
- Gwintownik maszynowy często wykonuje cały proces w jednym przejściu.
Jaka jest kolejność gwintowników ręcznych
W klasycznym, trzyczęściowym zestawie najpierw używam zdzieraka, później gwintownika pośredniego, a na końcu wykańczaka. Każde narzędzie usuwa tylko część materiału, dzięki czemu siła skrawania rozkłada się na kilka etapów i spada ryzyko zakleszczenia.
| Etap | Rodzaj narzędzia | Typowe oznaczenie | Główne zadanie |
|---|---|---|---|
| 1 | Zdzierak, gwintownik wstępny | 1 pierścień | Rozpoczyna nacinanie i usuwa największą część materiału |
| 2 | Gwintownik pośredni | 2 pierścienie | Pogłębia zarys i wyrównuje profil gwintu |
| 3 | Wykańczak, gwintownik denny | Brak pierścienia | Dociąga gwint do pełnego wymiaru i poprawia jego jakość |
Oznaczenia dotyczą najczęściej zestawów zgodnych z DIN 352, ale nie każdy producent stosuje identyczne paski lub pierścienie. Dlatego zawsze sprawdzam numer na chwycie, kształt nakroju i opis kompletu. Sam wygląd końcówki bywa pewniejszą wskazówką niż kolor oznaczenia.
Dlaczego nie warto zaczynać od wykańczaka
Wykańczak ma krótki stożek prowadzący, zwykle obejmujący około 2-3 zwoje. Dzięki temu może wykonać gwint blisko dna otworu, ale podczas pierwszego wejścia musi od razu zebrać dużo materiału. W stali, stali nierdzewnej lub przy większych średnicach łatwo wtedy o nadmierny moment skręcający i pęknięcie narzędzia.
W praktyce największy błąd początkujących polega na traktowaniu trzech gwintowników jak zamiennych narzędzi. Nie są zamienne. Zdzierak ma długie wejście, najczęściej około 6-8 zwojów, pośredni około 3,5-5, a wykańczak tylko 2-3. Ta różnica decyduje o kolejności pracy.
Jak rozpoznać narzędzia w komplecie
Najłatwiej zacząć od oznaczeń na chwycie. W typowym komplecie gwintownik z jednym pierścieniem jest pierwszy, ten z dwoma pierścieniami drugi, a narzędzie bez pierścienia pełni funkcję wykańczaka. Numery 1, 2 i 3 na opakowaniu lub chwycie mają jeszcze większą wartość, ponieważ systemy oznaczeń mogą się różnić.
Drugą wskazówką jest długość części stożkowej. Zdzierak wygląda na najbardziej „zaostrzony” i ma najdłuższe wejście. Wykańczak ma niemal pełny profil gwintu już blisko czoła, dlatego dobrze docina dno otworu, lecz wymaga wcześniej przygotowanego zarysu.
Przykład dla gwintu M10
Dla popularnego gwintu M10 x 1,5 przygotowuję otwór o średnicy około 8,5 mm, zgodnie z tabelą dla danego narzędzia i klasy gwintu. Potem prowadzę kolejno zdzierak, pośredni i wykańczak. Sam wzór orientacyjny dla gwintu metrycznego, czyli średnica nominalna minus skok, daje tutaj 10 - 1,5 = 8,5 mm, ale w produkcji zawsze opieram się na tabeli producenta.
Podobnie wygląda to dla M6 x 1, gdzie typowe wiertło ma 5,0 mm, oraz dla M8 x 1,25, gdzie stosuje się około 6,8 mm. Zbyt mały otwór zwiększy opór i może zniszczyć gwintownik, a zbyt duży da gwint płytki i słabe połączenie śrubowe.
Jak prawidłowo wykonać gwint ręcznie
- Dobierz średnicę wiertła do rodzaju gwintu, materiału i wymaganej klasy tolerancji.
- Wykonaj otwór prostopadle do powierzchni i lekko sfazuj jego krawędź.

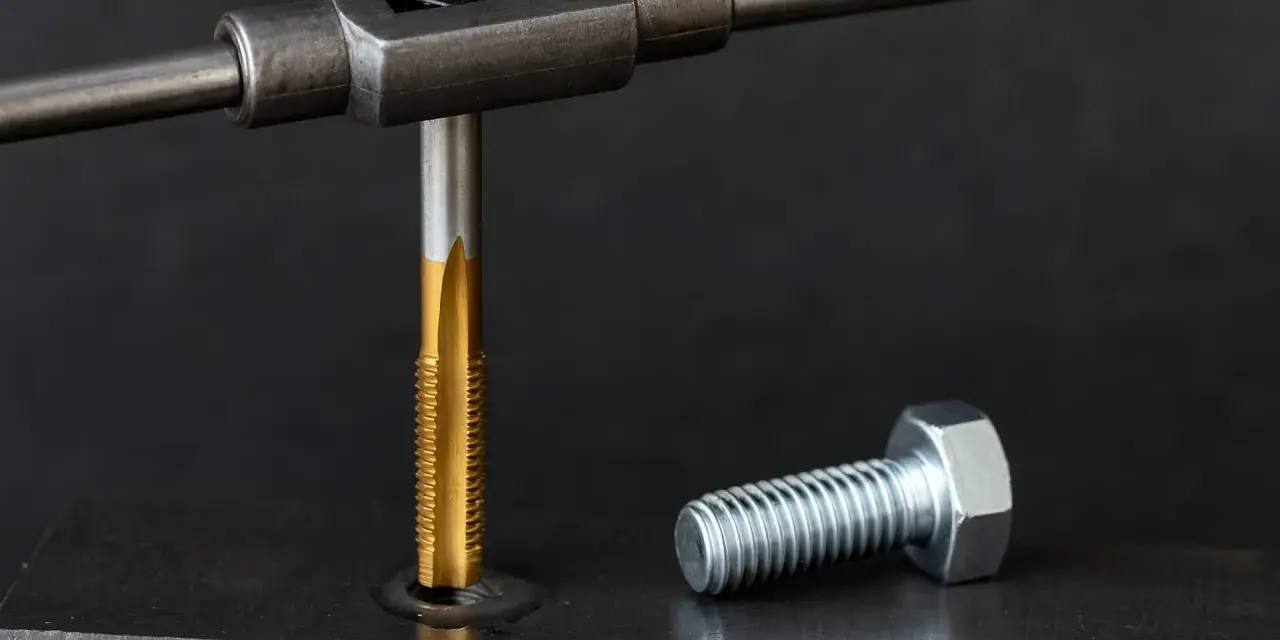

- Zamocuj zdzierak w pokrętle, ustaw go osiowo i rozpocznij bez mocnego dociskania.
- Po kilku obrotach cofnij narzędzie o około ćwierć obrotu, aby odłamać wiór.
- Oczyść rowki, zastosuj właściwe smarowanie i przejdź do gwintownika pośredniego.
- Na końcu użyj wykańczaka, szczególnie gdy gwint ma sięgać blisko dna otworu.
Ja zwracam szczególną uwagę na prostopadłe prowadzenie. Nawet świetny komplet nie naprawi błędu ustawienia rozpoczętego pod kątem. W prostych pracach pomaga pokrętło z równym uchwytem, a przy większej dokładności prowadzenie w imaku, wiertarce stołowej z wyłączonym napędem albo odpowiednim przyrządzie.
Smarowanie dobieram do materiału. Stal zwykle dobrze współpracuje z olejem do gwintowania, aluminium wymaga środka ograniczającego przywieranie, a żeliwo często obrabia się na sucho, aby nie tworzyć ściernej pasty z wiórów i chłodziwa. Najważniejsze jest usuwanie wiórów, bo ich zakleszczenie odpowiada za wiele złamań małych gwintowników.
Kiedy wystarczą dwa narzędzia, a kiedy jedno
Nie każdy komplet ma trzy sztuki. Przy wielu gwintach drobnozwojnych spotyka się zestawy dwuczęściowe. W takim przypadku pracę wykonuje się zwykle zdzierakiem, a potem wykańczakiem, ponieważ mniejszy skok oznacza mniejszy przekrój usuwanego materiału na jeden obrót.
Przy małych średnicach, twardym materiale albo głębokim otworze nie traktowałbym pominięcia etapu jako oszczędności czasu. Dodatkowe narzędzie często kosztuje mniej niż usuwanie złamanego gwintownika i wykonywanie części od nowa.
Jeszcze inaczej pracuje gwintownik maszynowy. Jest projektowany do wykonania gwintu w jednym przejściu na wiertarce, tokarce lub centrum CNC. Nie używa się go automatycznie tak jak trzyczęściowego zestawu ręcznego. Trzeba dobrać jego geometrię do rodzaju otworu, materiału, prędkości obrotowej i sposobu odprowadzania wiórów.
Przeczytaj również: Jak dobrać wiertło pod gwint? Tabela i praktyczne zasady
Otwór przelotowy i nieprzelotowy
W otworze przelotowym wióry mogą wydostać się drugą stroną, dlatego często sprawdza się gwintownik z prostymi rowkami albo z geometrią wypychającą wiór do przodu. W otworze nieprzelotowym sytuacja jest trudniejsza, bo na dnie brakuje miejsca na wióry i trzeba zostawić odpowiedni naddatek głębokości.
Do otworów nieprzelotowych stosuje się często narzędzia ze spiralnym rowkiem wiórowym, który wyciąga wióry ku górze, albo specjalny gwintownik denny. Przy pracy ręcznej pełny zestaw trzech sztuk jest bezpieczniejszy, ale trzeba kontrolować głębokość, aby wykańczak nie uderzył w dno.
Najczęstsze błędy podczas gwintowania
- Rozpoczęcie od niewłaściwej sztuki może spowodować zakleszczenie i złamanie narzędzia.
- Brak fazowania utrudnia wejście gwintownika i zwiększa ryzyko uszkodzenia pierwszego zwoju.
- Praca bez smarowania podnosi tarcie, temperaturę i ryzyko przywierania materiału.
- Zbyt mały otwór daje nadmierny opór, szczególnie w stali nierdzewnej.
- Brak cofania powoduje gromadzenie się wiórów w rowkach.
- Siłowe obracanie nie zastępuje prawidłowego doboru średnicy, geometrii i kolejności.
Jeżeli narzędzie nagle stawia wyraźnie większy opór, nie zwiększam siły. Cofam je, czyszczę rowki i sprawdzam osiowość oraz głębokość otworu. Nietypowy opór jest zwykle sygnałem problemu, a nie zaproszeniem do użycia większego pokrętła.
Po wykonaniu gwintu sprawdzam go odpowiednią śrubą, sprawdzianem trzpieniowym albo sprawdzianem przechodnim i nieprzechodnim. Sama śruba nie zawsze wystarczy, ponieważ może mieć luz lub uszkodzone zwoje i dać mylący wynik.
Jak dobrać prostą metodę do konkretnego zadania
| Rodzaj pracy | Najlepsze rozwiązanie | Na co zwrócić uwagę |
|---|---|---|
| Ręczne gwintowanie stali | Zestaw trzyczęściowy | Olej, cofanie narzędzia i kontrola osiowości |
| Gwint drobnozwojny | Zestaw dwuczęściowy lub narzędzie zgodne z instrukcją producenta | Nie zakładać, że każdy komplet ma trzy etapy |
| Otwór nieprzelotowy | Gwintownik denny lub maszynowy spiralny | Zostawić zapas głębokości i kontrolować wióry |
| Powtarzalna produkcja | Gwintownik maszynowy dobrany do materiału | Prędkość, chłodzenie, moment i cykl nawrotny |
Moja praktyczna zasada jest prosta. Przy pojedynczym otworze i pracy ręcznej wybieram pełny zestaw, bo daje największy margines bezpieczeństwa. Przy produkcji seryjnej ważniejsze stają się geometria narzędzia, odprowadzanie wiórów i parametry maszyny niż sam fakt, że gwintownik wygląda podobnie do wersji ręcznej.
Co sprawdzić przed odłożeniem pokrętła
Przed rozpoczęciem pracy sprawdzam średnicę i skok gwintu, materiał detalu, głębokość otworu oraz oznaczenie każdego narzędzia. Po zakończeniu oceniam pełność profilu, stan pierwszych zwojów i swobodne przejście śruby. Taka krótka kontrola zajmuje chwilę, a pozwala wychwycić błąd, zanim element trafi do montażu.
Najważniejszy wniosek pozostaje niezmienny: w ręcznym zestawie zaczyna się od zdzieraka, przechodzi przez narzędzie pośrednie i kończy na wykańczaku. Wyjątki wynikają z konstrukcji konkretnego kompletu, rodzaju gwintu oraz zastosowania gwintownika maszynowego, dlatego oznaczenia producenta zawsze mają pierwszeństwo przed przyzwyczajeniem.
