Na rysunku technicznym gwint musi być opisany tak, aby konstruktor, technolog i operator mogli odczytać dokładnie ten sam zamiar. Dobrze wykonane wymiarowanie gwintu obejmuje nie tylko średnicę, lecz także skok, długość części gwintowanej, tolerancję, kierunek zwoju i sposób wykonania otworu. Poniżej pokazuję, jak zapisywać te informacje, jak czytać oznaczenia oraz jak unikać błędów, które później kończą się niedopasowaną śrubą albo reklamacją detalu.
Poprawny zapis gwintu eliminuje nieporozumienia na produkcji
- Oznaczenie M10 zwykle oznacza metryczny gwint zwykły o średnicy nominalnej 10 mm.
- Przy gwincie drobnozwojnym trzeba podać średnicę i skok, na przykład M10 × 1.
- Symbol 6H dotyczy najczęściej gwintu wewnętrznego, a 6g zewnętrznego.
- Długość gwintu podaje się osobno, ponieważ oznaczenie M10 nie mówi, jak głęboki ma być gwint.
- Gwintu nie należy rysować z każdym zwojem. W dokumentacji technicznej stosuje się przedstawienie uproszczone.
Co trzeba określić, zanim wpisze się oznaczenie
Najpierw rozdzielam dwie rzeczy, które często są mylone. Wymiar geometryczny opisuje kształt i położenie elementu, natomiast oznaczenie gwintu mówi, jaki standard i jakie parametry ma mieć połączenie. Sam zapis M12 nie zastępuje informacji o długości gwintu, tolerancji ani ewentualnym kierunku lewym.
Na rysunku trzeba ustalić przede wszystkim, czy chodzi o gwint zewnętrzny, na przykład na śrubie lub wałku, czy o gwint wewnętrzny w otworze. Dalej należy określić rodzaj profilu, średnicę nominalną, skok, klasę tolerancji oraz długość części roboczej. W elementach specjalnych dochodzą jeszcze informacje o wielozwojności, kierunku zwoju, stożkowości i normie wykonania. W przypadku typowego połączenia maszynowego najczęściej wystarcza gwint metryczny ISO. Gdy detal ma współpracować z istniejącą częścią, nie dobieram jednak oznaczenia „na oko”. Sprawdzam oznaczenie elementu współpracującego, bo średnica może wyglądać podobnie, a skok uniemożliwi skręcenie.Jak zapisywać gwint metryczny na rysunku
Podstawowy zapis składa się z litery M i średnicy nominalnej wyrażonej w milimetrach. Przykład M10 oznacza metryczny gwint o średnicy nominalnej 10 mm i skoku zwykłym, który dla tego rozmiaru wynosi 1,5 mm. Przy skoku zwykłym jego wartość można pominąć.
| Oznaczenie | Znaczenie | Gdzie się stosuje |
|---|---|---|
| M8 | Gwint metryczny o średnicy nominalnej 8 mm i skoku zwykłym | Typowe połączenia konstrukcyjne |
| M10 × 1 | Gwint o średnicy 10 mm i skoku 1 mm | Połączenia wymagające drobnego skoku |
| M12 - 6H | Gwint wewnętrzny z klasą tolerancji 6H | Nakrętki i otwory gwintowane |
| M12 - 6g | Gwint zewnętrzny z klasą tolerancji 6g | Śruby i czopy gwintowane |
| M16 × 1,5 LH | Gwint drobnozwojny lewy | Mechanizmy, w których obrót mógłby luzować gwint prawy |
Jeżeli skok różni się od zwykłego, trzeba go podać po znaku „×”, na przykład M12 × 1,5. Zapis ten jest ważniejszy, niż może się wydawać. Dla średnicy 12 mm można spotkać kilka skoków, a użycie niewłaściwego narzędzia albo śruby zniszczy połączenie już przy pierwszej próbie montażu.
Tolerancja mówi, jak dokładny ma być gwint
Oznaczenie tolerancji określa dopuszczalny zakres wykonania gwintu. Dla otworów stosuje się wielką literę, na przykład 6H, natomiast dla gwintów zewnętrznych małą, na przykład 6g. Zapis M10 - 6H dotyczy więc otworu, a M10 - 6g wałka lub śruby.
W prostych, ogólnych zastosowaniach projektant może posłużyć się standardowym polem tolerancji. Przy połączeniach narażonych na drgania, wysoką temperaturę, korozję lub częsty montaż i demontaż tolerancję trzeba dobrać świadomie. Nie zawsze ciaśniejszy gwint oznacza lepsze połączenie, ponieważ może utrudnić montaż i zwiększyć ryzyko zatarcia.
Gwint wielozwojny wymaga dokładniejszego zapisu
W gwincie wielozwojnym skok śruby i podziałka nie są tym samym. Skok oznacza przesunięcie osiowe po jednym pełnym obrocie, a podziałka odległość między sąsiednimi zwojami. Przykładowy zapis M20 × Ph3 P1,5 informuje o gwincie trójzwojnym, w którym podziałka wynosi 1,5 mm, a skok 3 mm.
Takie rozwiązania stosuje się tam, gdzie liczy się szybkie przesuwanie elementu, na przykład w mechanizmach regulacyjnych. W typowej śrubie mocującej nie ma potrzeby komplikować oznaczenia, ale pominięcie informacji o wielozwojności w projekcie może całkowicie zmienić działanie mechanizmu.
Jak przedstawić gwint w widoku i przekroju
Na rysunkach technicznych nie odwzorowuje się zwykle rzeczywistej spirali zwoju. Takie przedstawienie byłoby mało czytelne i niepotrzebnie obciążałoby dokumentację CAD. Zgodnie z zasadami przedstawiania gwintów stosuje się linie grube i cienkie, które wskazują średnicę zewnętrzną oraz wewnętrzną.
W widoku wzdłuż osi gwintu zapis umieszcza się najczęściej przy linii wskazującej powierzchnię gwintowaną. W przekroju gwint zewnętrzny pokazuje się przez zarys średnicy nominalnej i średnicy rdzenia, a gwint wewnętrzny przedstawia się odwrotnie. W rzucie czołowym linia cienka ma zwykle postać niepełnego okręgu, co odróżnia ją od pełnego obrysu.
Najważniejsze jest to, aby oznaczenie znalazło się przy właściwym elemencie. Przy kilku otworach nie wystarczy wpisać M8 gdzieś obok detalu. Linia odniesienia powinna jednoznacznie wskazywać konkretny otwór, a przy powtarzalnych otworach można dodać liczbę sztuk, na przykład 4 × M8.
W dokumentacji warto rozróżnić model rzeczywistego zwoju od tak zwanego gwintu kosmetycznego. Ten drugi pokazuje informację techniczną bez budowania pełnej geometrii. Do wizualizacji i większości rysunków produkcyjnych jest wystarczający, ale przy analizie kolizji, druku 3D lub specjalistycznej obróbce może być potrzebny model z rzeczywistym profilem.

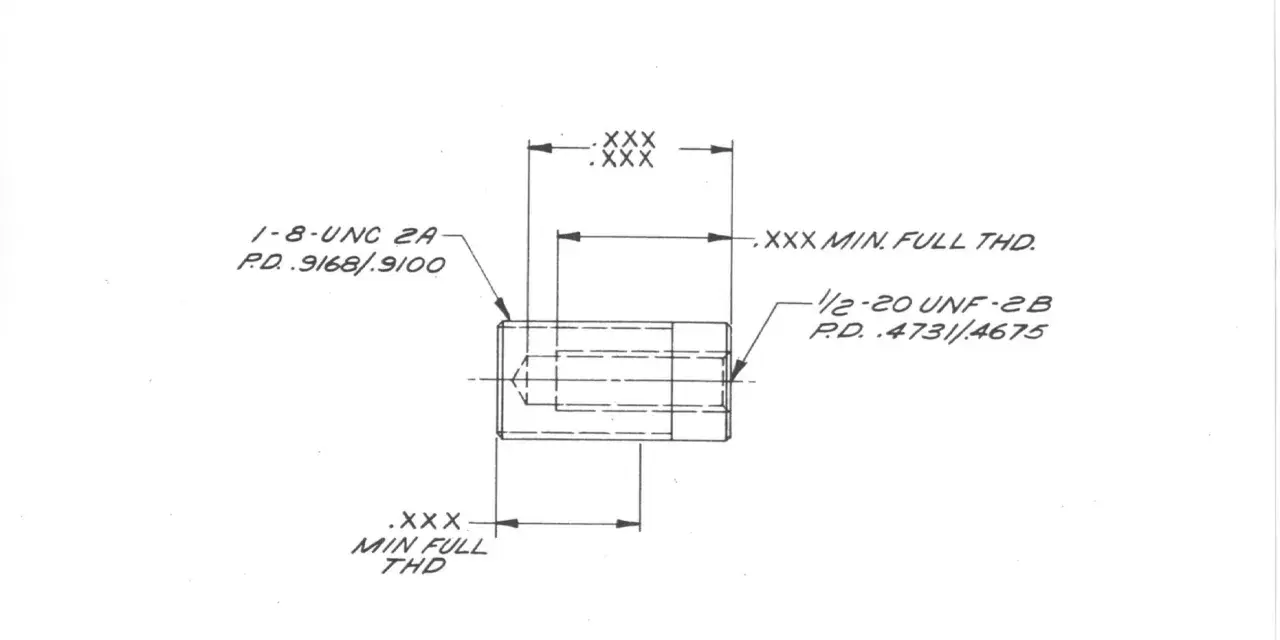

Jak zwymiarować długość gwintu i otwór pod gwint
Oznaczenie średnicy i skoku nie określa długości części gwintowanej. Ten wymiar trzeba podać osobno, na przykład jako 12 mm od czoła elementu do końca pełnego gwintu. Jeśli gwint jest niepełny na początku lub końcu, dobrze zaznaczyć także fazę, wybieg albo podcięcie technologiczne.
W otworze nieprzelotowym trzeba rozdzielić głębokość gwintu użytkowego od głębokości wiercenia. Gwintownik nie wykonuje pełnego profilu aż do samego dna, dlatego otwór powinien być głębszy od odcinka przeznaczonego do skręcania. Brak tej informacji może spowodować, że narzędzie oprze się o dno i uszkodzi detal albo sam gwintownik.
Przeczytaj również: Gwint 3/8 - Jak rozróżnić G, NPT, R i uniknąć błędów?
Średnica wiertła nie jest średnicą gwintu
Dla otworu gwintowanego podaje się oznaczenie gotowego gwintu, a nie średnicę wiertła. Orientacyjnie dla gwintu metrycznego można przyjąć zależność średnica wiertła ≈ średnica nominalna - skok, ale przed produkcją trzeba sprawdzić tabelę dla konkretnego narzędzia, materiału i wymaganej długości zazębienia.
| Gwint | Typowe wiertło przed gwintowaniem | Praktyczna uwaga |
|---|---|---|
| M6 | 5,0 mm | Standardowy otwór pod skok zwykły 1 mm |
| M8 | 6,8 mm | Popularny wymiar w konstrukcjach stalowych |
| M10 | 8,5 mm | Dotyczy skoku zwykłego 1,5 mm |
| M12 | 10,2 mm | Przy innym skoku średnica wiertła będzie inna |
Podane wartości są typowe, nie uniwersalne. W aluminium, stali nierdzewnej i tworzywach dobór otworu może się różnić, zwłaszcza gdy zależy nam na określonej długości zazębienia. W dokumentacji produkcyjnej nie zastępuję oznaczenia M10 wartością 8,5 mm, bo operator musi wiedzieć, jaki gwint ma powstać po wykonaniu otworu.
Co oznaczają gwinty rurowe, trapezowe i calowe
Nie każdy gwint można opisać literą M. Rodzaj oznaczenia wynika z profilu, zastosowania i systemu wymiarowego. Najczęściej spotykam problemy wtedy, gdy ktoś mierzy suwmiarką gwint rurowy, odczytuje średnicę zewnętrzną i próbuje dobrać na tej podstawie zwykły gwint metryczny.
| Rodzaj gwintu | Przykład oznaczenia | Co trzeba odczytać |
|---|---|---|
| Metryczny ISO | M16 lub M16 × 1,5 | Średnicę nominalną i ewentualnie skok |
| Rurowy walcowy | G 1/2 | Rozmiar nominalny rury, a nie prostą średnicę zewnętrzną |
| Rurowy stożkowy zewnętrzny | R 1/4 | Rozmiar nominalny i stożkowość |
| Rurowy stożkowy wewnętrzny | Rc 3/8 | Rodzaj gwintu wewnętrznego |
| Trapezowy symetryczny | Tr 24 × 5 | Średnicę nominalną i skok |
| Calowy amerykański | 3/4 UNC | Średnicę w calach i serię gwintu |
Gwint trapezowy dobiera się do przenoszenia siły i ruchu, na przykład w śrubach pociągowych. Gwinty rurowe służą głównie do łączenia przewodów i armatury, dlatego zapis G 1/2 nie oznacza po prostu średnicy 12,7 mm. Przy zmianie standardu nie wystarczy przeliczyć milimetrów na cale, bo zmieniają się także skok i profil.
Błędy, które najczęściej psują dokumentację
Najbardziej kłopotliwy błąd to podanie samego M bez informacji, czy chodzi o otwór, wałek i jak długi ma być gwint. Drugim jest wpisanie skoku zwykłego przy gwincie drobnozwojnym albo odwrotnie. W obu przypadkach detal może wyglądać poprawnie, a mimo to nie połączy się z właściwym elementem.
- Niepoprawnie: M10 przy gwincie drobnozwojnym.
- Poprawnie: M10 × 1, jeśli wymagany skok wynosi 1 mm.
- Niepoprawnie: podanie średnicy wiertła jako wymiaru otworu gwintowanego.
- Poprawnie: oznaczenie M10 - 6H oraz osobna informacja o głębokości.
- Niepoprawnie: pominięcie LH w mechanizmie z gwintem lewym.
- Poprawnie: M16 × 1,5 LH.
- Niepoprawnie: połączenie M12 z nakrętką o nieznanym skoku.
- Poprawnie: sprawdzenie pełnego oznaczenia obu współpracujących części.
Gwint prawy jest standardem i często nie wymaga dopisku RH. Jeżeli jednak na jednym rysunku występują gwinty prawe i lewe, dopisanie RH i LH usuwa ryzyko pomyłki. W produkcji seryjnej takie drobne doprecyzowanie jest tańsze niż poprawianie partii kilkudziesięciu lub kilkuset detali.
Nie polecam też wpisywania numeru normy bezpośrednio przy każdym gwincie, jeśli zakładowy standard już jasno określa sposób zapisu. Numer normy jest potrzebny wtedy, gdy wybieramy nietypowy profil, szczególną tolerancję albo wymagania kontroli. Najważniejsza pozostaje jednoznaczność informacji przekazanej wykonawcy.
Przed wydaniem rysunku sprawdzam te cztery rzeczy
- Czy podano rodzaj i średnicę gwintu?
- Czy skok jest zwykły, czy trzeba zapisać go jawnie?
- Czy określono tolerancję, długość oraz kierunek zwoju, gdy są istotne?
- Czy linia odniesienia wskazuje właściwy otwór lub powierzchnię?
Na końcu porównuję jeszcze oznaczenie z elementem współpracującym i sprawdzam, czy dla otworu nieprzelotowego przewidziano miejsce na wybieg narzędzia. Taka krótka kontrola zajmuje zwykle mniej niż minutę, a często decyduje o tym, czy detal trafi od razu do montażu, czy wróci z produkcji do poprawy.
