Gdy śruba nie pasuje do nakrętki albo narzędzie zaczyna niszczyć zwoje, problem zwykle tkwi w źle rozpoznanym gwincie. Wyjaśniam, czym jest gwint, jak działają jego najważniejsze parametry, czym różnią się podstawowe rodzaje oraz jak poprawnie dobrać śrubę, nakrętkę i otwór pod gwint.
Gwint decyduje o tym, jak elementy złączne współpracują
- Gwint to śrubowo ukształtowany rowek lub występ na powierzchni elementu.
- Gwint zewnętrzny znajduje się na śrubie, a wewnętrzny w nakrętce lub otworze.
- Oznaczenie M10×1,5 informuje o średnicy nominalnej 10 mm i skoku 1,5 mm.
- Gwint metryczny, calowy i rurowy nie są wzajemnie zamienne.
- Przed montażem trzeba sprawdzić średnicę, skok, kierunek zwoju i standard.
Czym jest gwint i do czego służy
Gwint to powierzchnia śrubowa uformowana na walcowym albo stożkowym elemencie. Może mieć postać występu na śrubie lub rowka wewnątrz nakrętki, tulei czy otworu. Po połączeniu obu części zwoje zazębiają się i tworzą rozłączne połączenie mechaniczne.
Najprościej wyobrazić go sobie jako pochyloną rampę owiniętą wokół walca. Obrót śruby zamienia się w ruch liniowy, dlatego można docisnąć elementy, ustawić położenie części albo przenieść siłę. Ta sama zasada działa w śrubach mocujących, imadłach, podnośnikach, siłownikach i mechanizmach regulacyjnych.
Gwint zewnętrzny i wewnętrzny
Gwint zewnętrzny wykonuje się najczęściej na śrubie, wkręcie, szpilce lub trzpieniu. Gwint wewnętrzny znajduje się w nakrętce albo w przygotowanym otworze. Oba muszą mieć zgodny standard, średnicę i skok. Sam fakt, że elementy mają podobną średnicę, nie wystarcza do prawidłowego połączenia.
Większość popularnych śrub ma gwint prawy, czyli dokręca się je zgodnie z ruchem wskazówek zegara. Gwint lewy stosuje się tam, gdzie normalne obroty mogłyby samoczynnie odkręcać połączenie, na przykład w wybranych mechanizmach wirujących. Kierunek powinien być sprawdzony przed użyciem siły, bo próba wkręcenia niewłaściwego elementu szybko niszczy pierwsze zwoje.
Jak czytać oznaczenie gwintu
W zastosowaniach przemysłowych najczęściej spotyka się gwinty metryczne ISO. Ich oznaczenie podaje zwykle literę systemu, średnicę nominalną oraz, jeśli jest potrzebny, skok. Przykład M10×1,5 oznacza gwint metryczny o średnicy nominalnej 10 mm i skoku 1,5 mm.| Oznaczenie | Znaczenie | Przykładowe zastosowanie |
|---|---|---|
| M8 | Gwint metryczny o średnicy nominalnej 8 mm, zwykle ze skokiem zwykłym | Lekkie konstrukcje, obudowy, uchwyty |
| M10×1,5 | Średnica nominalna 10 mm, skok 1,5 mm | Typowe połączenia maszynowe |
| M12×1,25 | Gwint drobnozwojny o średnicy 12 mm | Motoryzacja, elementy o ograniczonej długości |
| Tr20×4 | Gwint trapezowy o średnicy 20 mm i skoku 4 mm | Śruby pociągowe i mechanizmy regulacyjne |
| G1/2 | Rurowy gwint walcowy w systemie calowym | Armatura i instalacje rurowe |
Średnica, skok i średnica podziałowa
Średnica nominalna jest wartością umowną, a nie zawsze dokładnym wymiarem zmierzonym suwmiarką. W gwincie M10 średnica zewnętrzna może być nieco mniejsza od 10 mm z powodu tolerancji i technologii wykonania. Skok gwintu to odległość między odpowiadającymi sobie punktami sąsiednich zwojów.
W gwincie calowym zamiast skoku w milimetrach podaje się często liczbę zwojów na cal, czyli TPI. Dwa gwinty o średnicy zbliżonej do siebie mogą mieć inną liczbę zwojów na cal, dlatego nie należy łączyć elementów metrycznych z calowymi tylko na podstawie pomiaru średnicy.
Gwint zwykły i drobnozwojny
Jeżeli w oznaczeniu gwintu metrycznego nie podano skoku, zwykle chodzi o skok zwykły przypisany do danej średnicy. Gwint drobnozwojny ma mniejszy skok, a więc więcej zwojów na tej samej długości. Pozwala dokładniej regulować położenie i często lepiej sprawdza się przy cienkościennych elementach, ale jest bardziej podatny na uszkodzenie i zabrudzenie.
Przykładowo M10×1,5, M10×1,25 i M10×1 mają podobną średnicę, lecz nie są zamienne. Z mojego punktu widzenia to jeden z najczęstszych błędów przy naprawach. Śruba może wejść na kilka obrotów, a mimo to mieć niezgodny skok i niszczyć gwint w otworze.

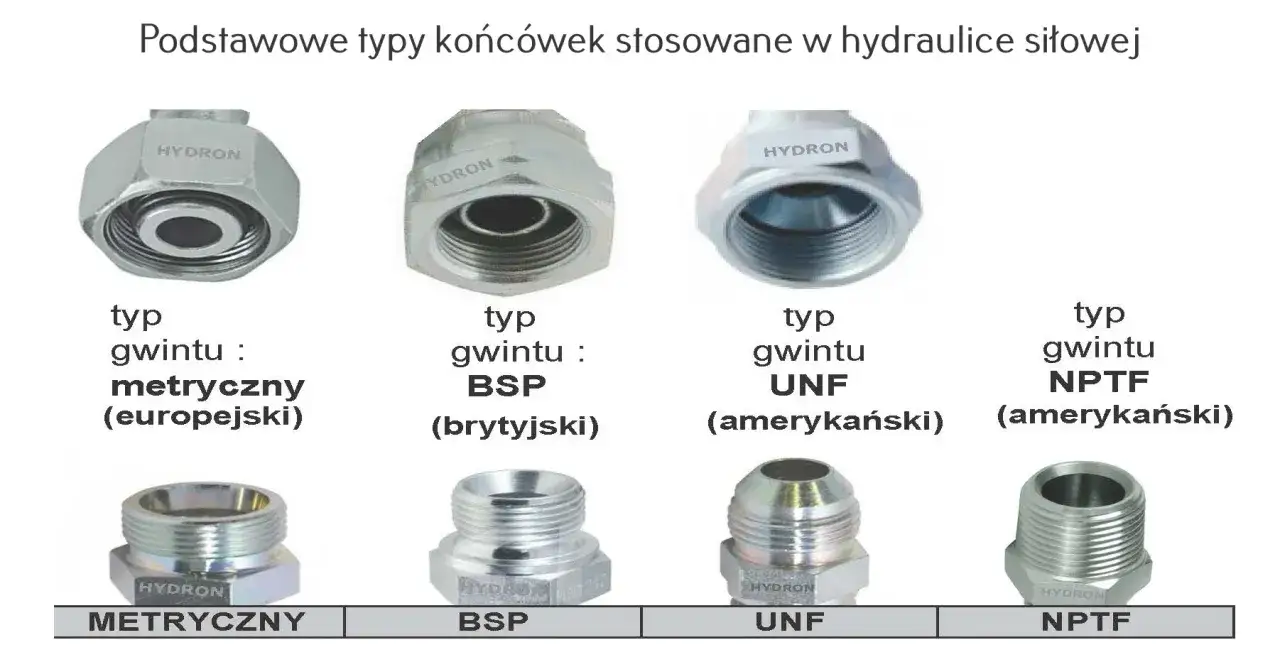

Najważniejsze rodzaje gwintów i ich zastosowanie
Profil zwoju dobiera się do funkcji połączenia. Gwint trójkątny służy głównie do mocowania, natomiast trapezowy lub prostokątny lepiej przenosi ruch i obciążenie osiowe. Poniższe zestawienie obejmuje rodzaje, z którymi najczęściej spotyka się dział utrzymania ruchu, konstruktor i monter.
| Rodzaj | Najważniejsza cecha | Typowe użycie |
|---|---|---|
| Metryczny trójkątny | Profil o kącie zarysu 60°, oznaczenia M | Śruby, nakrętki, połączenia konstrukcyjne |
| Metryczny drobnozwojny | Mniejszy skok i dokładniejsza regulacja | Motoryzacja, tuleje, cienkie ścianki |
| Trapezowy | Dobry do przenoszenia siły i ruchu | Śruby pociągowe, imadła, podnośniki |
| Rurowy walcowy G | Uszczelnienie nie odbywa się na samym zwoju | Armatura i połączenia rurowe |
| Rurowy stożkowy R lub NPT | Stożkowy kształt pomaga uzyskać szczelność | Instalacje hydrauliczne i pneumatyczne |
| Okrągły | Zaokrąglony profil odporny na zabrudzenia i zużycie | Złącza specjalne, elementy narażone na zanieczyszczenia |
Gwinty rurowe wymagają szczególnej ostrożności. Oznaczenie G1/2 nie oznacza po prostu średnicy 12,7 mm. To nazwa rozmiaru systemu rurowego, którego rzeczywiste wymiary zależą od przyjętej normy. Wymieszanie gwintu G, R i NPT może zakończyć się nieszczelnością albo uszkodzeniem korpusu.

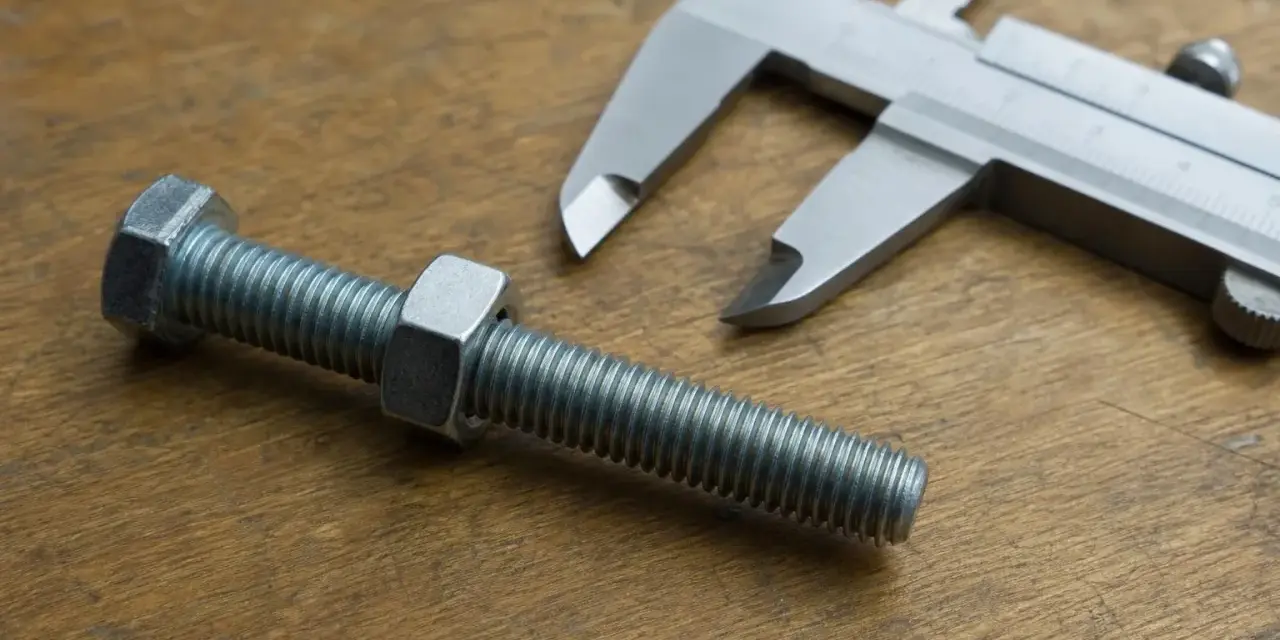

Jak rozpoznać gwint przed montażem
Nieznany element można zidentyfikować bez specjalistycznej maszyny, ale pomiar powinien być wykonany spokojnie. Ja zaczynam od oczyszczenia zwoju, ponieważ farba, korozja i resztki uszczelniacza potrafią zmienić wynik o tyle, że późniejsze dopasowanie staje się mylące.
- Zmierz średnicę zewnętrzną śruby albo wewnętrzną otworu suwmiarką.
- Sprawdź skok za pomocą grzebienia do gwintów lub zmierz odległość między kilkoma zwojami.
- Ustal system, czyli metryczny, calowy, rurowy albo specjalny.
- Sprawdź kierunek zwoju oraz to, czy gwint jest wewnętrzny czy zewnętrzny.
- Próbną śrubę wkręcaj ręcznie. Jeżeli od początku stawia wyraźny opór, przerwij.
Przy wykonywaniu otworu pod gwint skrawany często stosuje się orientacyjną zasadę średnicy wiertła równej średnicy nominalnej pomniejszonej o skok. Dla M10×1,5 daje to około 8,5 mm. To dobry punkt wyjścia, ale nie uniwersalna recepta, bo materiał, tolerancja, rodzaj gwintownika i wymagany procent zarysu wpływają na ostateczny dobór narzędzia.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Dobór tylko po średnicy | Śruba ma inny skok i zaciera zwoje | Zmierz również skok oraz sprawdź standard |
| Wkręcanie kluczem od początku | Można skrzywić śrubę lub zerwać gwint | Pierwsze obroty wykonuj ręcznie |
| Łączenie stali nierdzewnej bez przygotowania | Ryzyko zatarcia, czyli sczepienia powierzchni | Użyj właściwego smaru montażowego i nie przekraczaj momentu |
| Pomijanie zabrudzeń | Element nie osiąga prawidłowej głębokości | Oczyść i przedmuchaj otwór przed montażem |
Gwint a wytrzymałość połączenia
Sam rozmiar gwintu nie mówi jeszcze, jak mocne będzie połączenie. Liczą się także materiał, klasa wytrzymałości śruby, długość zazębienia, stan powierzchni i moment dokręcania. Śruba M10 klasy 8.8 i śruba M10 wykonana z miękkiego materiału mają tę samą średnicę, ale zupełnie inne możliwości przenoszenia obciążenia.
W połączeniu śrubowym dokręcenie wytwarza siłę wstępną, która dociska łączone części. Zbyt mały moment może doprowadzić do luzowania, a zbyt duży do rozciągnięcia śruby, zerwania zwoju albo odkształcenia elementu. Dlatego w maszynach krytycznych korzysta się z wartości producenta i klucza dynamometrycznego, zamiast dokręcać „na wyczucie”.
Przeczytaj również: Moment dokręcania śrub - Jak dobrać i uniknąć błędów?
Długość zazębienia ma znaczenie
Gwint musi mieć wystarczająco długi odcinek współpracy. W stalowych połączeniach często przyjmuje się orientacyjnie długość zazębienia zbliżoną do jednej średnicy nominalnej, czyli około 10 mm dla M10, ale ta zasada nie zastępuje obliczeń. Aluminium, tworzywa i materiały kruche wymagają zwykle dłuższego zazębienia albo zastosowania wkładki gwintowej.
W praktyce szybciej uszkadza się pierwszy zwój niż całą śrubę. Pomaga fazowanie otworu, prawidłowe ustawienie elementów i oczyszczenie gwintu. Gdy połączenie jest często rozbierane, lepiej zastosować rozwiązanie przewidziane do wielokrotnego montażu, zamiast liczyć na przypadkową trwałość zwykłego otworu.
Jak dobrać śrubę, nakrętkę i gwint do zadania
Dobór zaczynam od funkcji połączenia, a dopiero później wybieram rozmiar. Do zwykłego mocowania konstrukcji najczęściej wystarczy gwint metryczny trójkątny, do regulacji ruchu potrzebny będzie trapezowy, a do przewodu rurowego trzeba dopasować nie tylko wymiar, lecz także sposób uszczelnienia.
- Do połączeń konstrukcyjnych wybierz zgodny gwint metryczny ISO i odpowiednią klasę śruby.
- Do precyzyjnej regulacji rozważ gwint drobnozwojny, jeśli warunki pracy uzasadniają jego użycie.
- Do przenoszenia ruchu zastosuj gwint trapezowy, a nie zwykłą śrubę montażową.
- Do instalacji sprawdź typ gwintu rurowego oraz miejsce, w którym powstaje uszczelnienie.
- Do częstego demontażu uwzględnij zużycie, smarowanie i zabezpieczenie przed samoczynnym odkręceniem.
Nie łączyłbym też przypadkowo różnych materiałów. Kontakt stali nierdzewnej z innymi metalami może sprzyjać korozji galwanicznej, a zbyt twarda śruba w miękkim korpusie może zniszczyć gwint wewnętrzny. Najlepsze połączenie to nie zawsze najmocniejsza śruba, tylko zestaw dobrany do obciążenia, materiału i sposobu eksploatacji.
Jeżeli gwint jest uszkodzony, można go czasem przegwintować, zastosować większy rozmiar albo użyć wkładki naprawczej. Przy elementach odpowiadających za bezpieczeństwo, szczelność lub pozycjonowanie maszyny nie traktowałbym jednak naprawy jako decyzji wyłącznie warsztatowej. Trzeba sprawdzić, czy zmiana średnicy lub materiału nie osłabi całego podzespołu.
Trzy oznaczenia, które ułatwiają bezpieczny montaż
Wiedza o tym, czym jest gwint, przydaje się najbardziej wtedy, gdy pozwala uniknąć błędu przy zamówieniu lub naprawie. Przed zakupem zapisz co najmniej system, średnicę i skok, a przy połączeniu odpowiedzialnym za bezpieczeństwo również klasę śruby, długość oraz wymagany moment dokręcania.
Jeśli oznaczenie jest niepełne, nie zgaduj na podstawie wyglądu. Pomiar skoku grzebieniem, porównanie z tabelą i ręczna próba dopasowania zajmują kilka minut, a mogą oszczędzić wymianę nakrętki, korpusu lub całego elementu maszyny.
Najkrócej mówiąc, gwint jest precyzyjnie ukształtowaną powierzchnią śrubową, która pozwala łączyć, dociskać albo przesuwać elementy. Jego poprawne działanie zależy od zgodności parametrów, jakości wykonania i właściwego montażu, nie od samego oznaczenia średnicy.
