Dobierasz złączkę do instalacji hydraulicznej, pneumatycznej albo króćca w maszynie i widzisz oznaczenie G1? To nie jest po prostu „calowy gwint” o średnicy 25,4 mm. Wyjaśniam, jakie wymiary ma gwint G1, czym różni się od R1 i NPT oraz jak poprawnie rozpoznać go przed zakupem lub wykonaniem elementu.
Najważniejsze parametry decydują o poprawnym doborze złączki
- G1 to cylindryczny gwint rurowy BSPP zgodny z ISO 228-1.
- Ma średnicę zewnętrzną około 33,25 mm, a nie 25,4 mm.
- Jego skok wynosi 2,309 mm, czyli 11 zwojów na cal.
- Profil gwintu ma kąt 55° i formę Whitwortha.
- Uszczelnienie zwykle zapewnia podkładka, O-ring albo uszczelka bonded seal, a nie same zwoje.
- R1 i NPT 1 nie są bezpośrednimi zamiennikami tego standardu.
Co naprawdę oznacza oznaczenie G1
Litera G oznacza cylindryczny gwint rurowy BSPP, czyli British Standard Pipe Parallel. Cyfra 1 wskazuje nominalny rozmiar rury wynoszący 1 cal, ale nie opisuje rzeczywistej średnicy zewnętrznej gwintu. Ta wynosi około 33,25 mm, ponieważ oznaczenie wywodzi się z historycznych wymiarów przewodu rurowego.
Standard ISO 228-1 określa geometrię, wymiary i tolerancje połączenia. Zarys ma kąt 55°, typowy dla profilu Whitwortha. W praktyce oznaczenie G1 spotyka się na korpusach zaworów, filtrów, pomp, rozdzielaczy, reduktorów, siłowników i wielu elementach armatury przemysłowej.
Najważniejsza rzecz, którą sam sprawdzam przed zamówieniem części, dotyczy sposobu uszczelnienia. Gwint cylindryczny nie klinuje się na bokach zwojów, dlatego połączenie G1 najczęściej potrzebuje uszczelki na powierzchni czołowej. Samo mocne dokręcenie złączki nie naprawi braku właściwego elementu uszczelniającego.

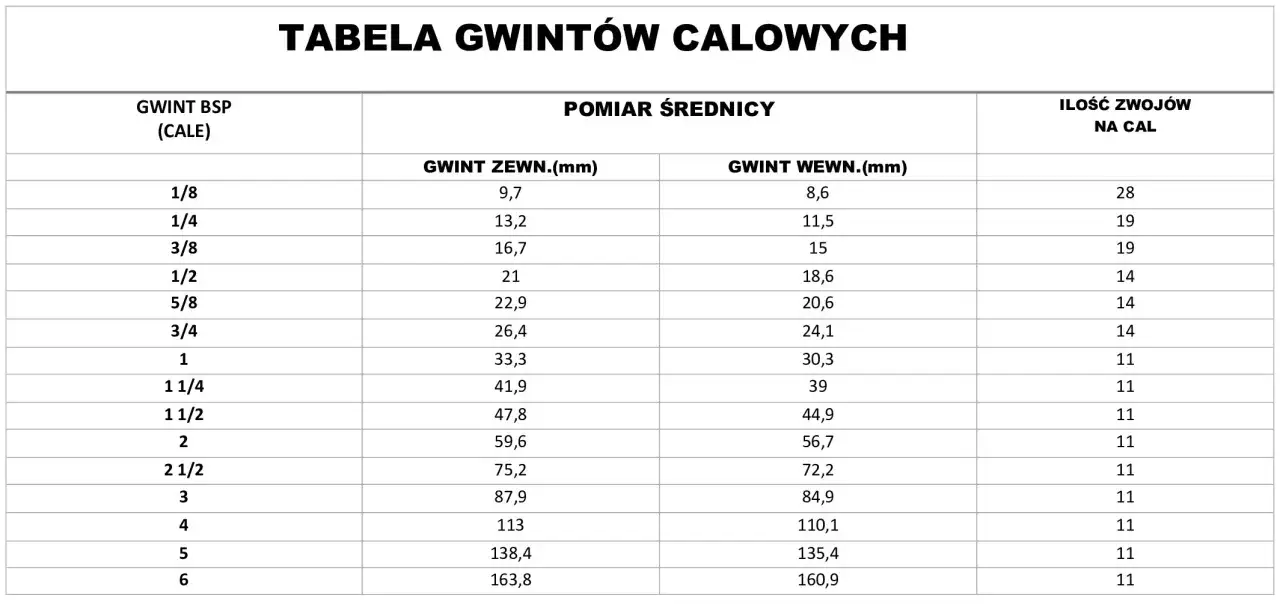

Wymiary, które trzeba znać przy pracy z G1
W dokumentacji technicznej najczęściej wystarczy kilka parametrów. Poniższe wartości pozwalają szybko zweryfikować, czy oglądany element rzeczywiście ma rozmiar G1. Przy produkcji seryjnej lub kontroli jakości należy jednak korzystać z pełnej normy i odpowiedniej klasy tolerancji.| Parametr | Wartość orientacyjna |
|---|---|
| Oznaczenie | G1 lub G 1 |
| Rodzaj gwintu | BSPP, cylindryczny |
| Norma | ISO 228-1 |
| Kąt zarysu | 55° |
| Średnica zewnętrzna gwintu zewnętrznego | około 33,25 mm |
| Skok | 2,309 mm |
| Liczba zwojów | 11 TPI |
| Otwór pod gwint wewnętrzny | około 30,75 mm przed wykonaniem zarysu |
| Typowe uszczelnienie | O-ring, podkładka lub uszczelka metalowo-elastomerowa |
Podana średnica otworu pod gwintownik ma charakter praktyczny i orientacyjny. Wpływają na nią materiał, narzędzie, tolerancja oraz sposób wykonania gwintu. W stali nierdzewnej, aluminium czy tworzywie nie zawsze stosuje się identyczną strategię obróbki.
Warto też pamiętać, że 2,309 mm nie jest standardowym skokiem metrycznym. Próba dopasowania narzędzia o skoku 2,5 mm albo 2,0 mm może początkowo sprawiać wrażenie poprawnej, ale szybko doprowadzi do zatarcia lub uszkodzenia złącza.

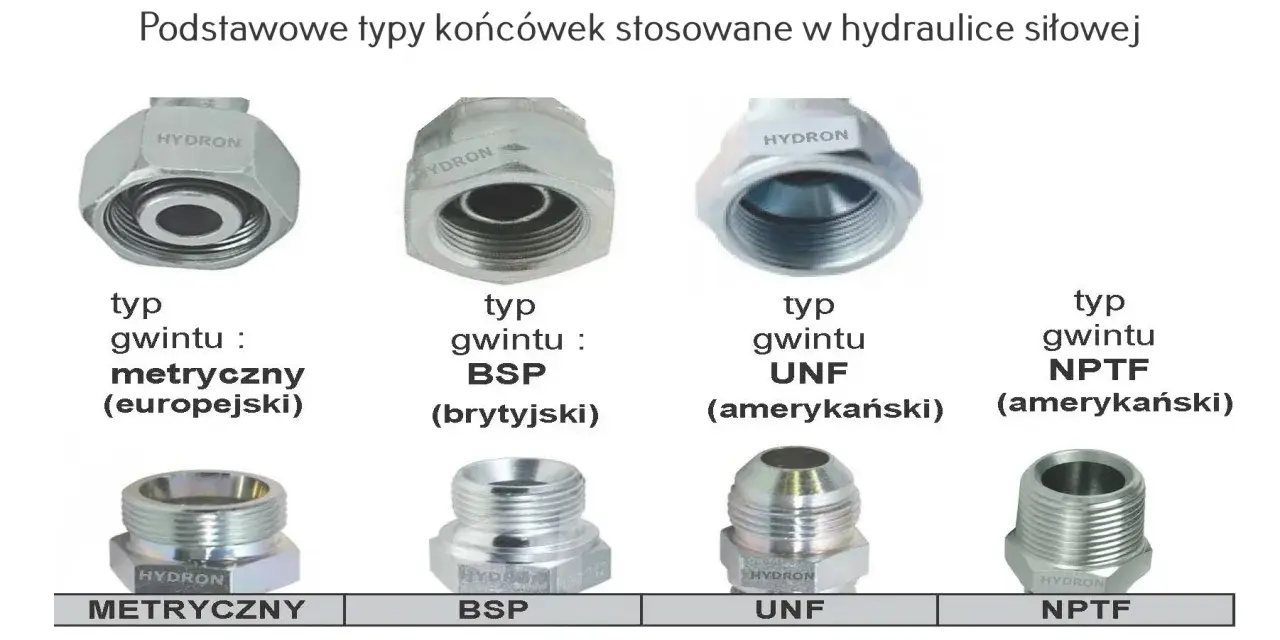

G1, R1 i NPT 1 nie oznaczają tego samego
Najwięcej problemów powstaje wtedy, gdy oznaczenia są traktowane jako równoważne. Z zewnątrz złączki mogą wyglądać podobnie, a nawet dać się częściowo wkręcić. To jeszcze nie oznacza, że zapewnią bezpieczne i szczelne połączenie.
| Oznaczenie | Geometria | Profil | Sposób uszczelnienia |
|---|---|---|---|
| G1 | Cylindryczna | 55°, Whitworth | Uszczelka na czole, O-ring lub bonded seal |
| R1 | Stożkowa, zwykle 1:16 | 55°, Whitworth | Kontakt i zakleszczenie na zwojach |
| Rp1 | Wewnętrzna cylindryczna | 55°, Whitworth | Zależnie od układu zgodnego z ISO 7-1 |
| NPT 1 | Stożkowa | 60° | Kontakt na zwojach i uszczelniacz |
NPT 1 jest jeszcze innym standardem. Ma kąt 60° i inny skok, dlatego nie powinien być łączony z G1. To jedna z tych pomyłek, które często kończą się uszkodzeniem kilku pierwszych zwojów, nieszczelnością albo koniecznością wymiany całego korpusu.
Jak rozpoznać ten gwint bez dokumentacji
Gdy oznaczenie na elemencie jest starte albo nie ma go w ogóle, zaczynam od pomiaru średnicy i skoku. Do wstępnej identyfikacji wystarczą suwmiarka oraz grzebień do gwintów, choć w instalacjach wysokociśnieniowych lepiej użyć sprawdzianu lub zweryfikować część z dokumentacją producenta.
- Zmierz średnicę zewnętrzną gwintu. Wynik w pobliżu 33,25 mm wskazuje na rozmiar G1.
- Sprawdź skok. Powinien wynosić około 2,309 mm albo 11 zwojów na cal.
- Zmierz średnicę w dwóch miejscach. Taka sama wartość sugeruje gwint cylindryczny, a wyraźna różnica może oznaczać gwint stożkowy.
- Obejrzyj miejsce uszczelnienia. Gniazdo pod O-ring lub płaską podkładkę przemawia za połączeniem czołowym.
- Porównaj element z oznaczeniami na korpusie, katalogiem lub rysunkiem wykonawczym.
Przy gwincie wewnętrznym pomiar jest trudniejszy, bo suwmiarka nie pokazuje bezpośrednio średnicy nominalnej. Nie polecam wkręcać przypadkowej złączki „na próbę”. Lepszy jest sprawdzian trzpieniowy albo znany, nieuszkodzony element wzorcowy. W przypadku instalacji z czynnikiem pod ciśnieniem kilka minut dodatkowej kontroli jest tańsze niż przestój po awarii.
Przeczytaj również: Zarys gwintu trójkątnego - Wybierz dobrze, unikaj błędów!
Na co zwrócić uwagę przy zakupie
Samo oznaczenie G1 nie mówi jeszcze, czy złączka będzie odpowiednia do konkretnego układu. Sprawdź materiał, zakres temperatur, ciśnienie robocze, rodzaj medium oraz rodzaj uszczelnienia. Inne wymagania ma woda technologiczna, inne olej hydrauliczny, a jeszcze inne sprężone powietrze z kondensatem.Istotny jest również wariant elementu. G1 może występować jako gwint zewnętrzny, wewnętrzny, króciec prosty, kolano, trójnik, korek albo port w korpusie. W katalogu szukaj pełnego zapisu, na przykład G1 male, G1 female lub G1 z O-ringiem, zamiast kierować się wyłącznie nazwą rozmiaru.
Uszczelnianie i dokręcanie bez typowych błędów
W połączeniu z gwintem G1 uszczelka powinna pracować na odpowiednio przygotowanej powierzchni. Czoło złączki i gniazdo muszą być czyste, bez zadziorów, rys promieniowych i resztek starego materiału. Nawet prawidłowa geometria nie zapewni szczelności, jeśli powierzchnia jest uszkodzona.
Taśma PTFE nie jest uniwersalnym rozwiązaniem. Przy połączeniu uszczelnianym podkładką lub O-ringiem nawijanie taśmy na zwoje może utrudnić prawidłowe dosunięcie elementów, a jej fragmenty mogą trafić do zaworu lub dyszy. Nie używam taśmy do kompensowania złego standardu gwintu, bo zwykle tylko opóźnia ona ujawnienie problemu.
Moment dokręcania powinien wynikać z instrukcji producenta, materiału korpusu, rodzaju złączki i zastosowanej uszczelki. Stalowa złączka w stalowym bloku zniesie więcej niż element mosiężny w aluminiowym korpusie. Nadmierna siła może rozciągnąć gwint, pęknąć port albo odkształcić O-ring.
Po montażu wykonaj próbę szczelności przy kontrolowanym ciśnieniu. Jeśli pojawia się wyciek, najpierw sprawdź standard, współosiowość, stan powierzchni i uszczelkę. Dokręcanie w nieskończoność rzadko rozwiązuje przyczynę.
Co sprawdzić przed zamówieniem elementu G1
Najbezpieczniej zapisać w zamówieniu cały zestaw parametrów, a nie tylko rozmiar nominalny. Powinny znaleźć się tam rodzaj gwintu, płeć elementu, materiał, sposób uszczelnienia, wymagane ciśnienie i temperatura pracy. Taki opis ogranicza ryzyko otrzymania złączki R1 albo NPT o podobnym wyglądzie.
- Standard ISO 228-1 lub BSPP.
- Rozmiar G1.
- Wariant zewnętrzny albo wewnętrzny.
- Uszczelnienie na O-ring, podkładkę lub uszczelkę bonded seal.
- Materiał dobrany do medium i warunków pracy.
- Kontrola średnicy około 33,25 mm i skoku 2,309 mm, jeśli część nie ma oznaczenia.
W praktyce poprawny dobór sprowadza się do jednej zasady: najpierw identyfikuję standard, później sposób uszczelnienia, a dopiero na końcu wybieram konkretną złączkę. Dzięki temu oznaczenie G1 przestaje być tylko symbolem z katalogu i staje się jasną informacją o geometrii, montażu oraz wymaganiach całego połączenia.
