Gdy śruba nie chce wejść w nakrętkę albo po kilku cyklach montażowych zaczyna się luzować, problem często tkwi nie w samej śrubie, lecz w niedopasowaniu parametrów połączenia. Gwinty zewnętrzne odpowiadają za przenoszenie siły między śrubą, szpilką lub trzpieniem a elementem z gwintem wewnętrznym. Wyjaśniam, jak je rozpoznawać, dobierać, wykonywać i kontrolować, aby połączenie było trwałe oraz bezpieczne.
Dobry dobór gwintu zaczyna się od średnicy, skoku i tolerancji
- Gwint zewnętrzny znajduje się na śrubie, szpilce albo wałku i współpracuje z gwintem wewnętrznym.
- Oznaczenie M10 × 1,5 - 6g określa średnicę nominalną, skok oraz klasę tolerancji.
- Gwint walcowany zwykle lepiej znosi zmęczenie niż wykonany przez skrawanie, ale wymaga właściwie przygotowanego półfabrykatu.
- O trwałości połączenia decydują przede wszystkim docisk, długość zazębienia, materiał i stan powierzchni.
- Najczęstsze błędy to pomylenie skoku, niedopasowanie tolerancji, przekoszenie śruby i dokręcanie bez kontroli momentu.
Co wyróżnia gwint zewnętrzny na elemencie złącznym
To spiralne uformowanie materiału na powierzchni walcowej. W połączeniu śrubowym współpracuje z gwintem wewnętrznym, a obrót zamienia się w ruch osiowy i docisk łączonych części. Dzięki temu jedna śruba może przenosić zarówno obciążenia rozciągające, jak i siły wynikające z tarcia między elementami.
W metrycznym systemie ISO profil ma kąt 60 stopni. Najważniejsze parametry to średnica nominalna, skok, średnica podziałowa oraz średnica rdzenia. Nie trzeba znać wszystkich wzorów, aby poprawnie dobrać element, ale trzeba rozumieć, że sama średnica zewnętrzna nie opisuje całego połączenia.
Średnica nie mówi wszystkiego
Średnica nominalna, na przykład 10 mm dla śruby M10, służy przede wszystkim do identyfikacji rozmiaru. O rzeczywistym dopasowaniu decydują także średnica podziałowa i skok, czyli odległość między sąsiednimi zwojami mierzona równolegle do osi.
Jeżeli śruba M10 ma skok 1,5 mm, a nakrętka została wykonana dla skoku 1,25 mm, elementy nie będą prawidłowo współpracować. Próba wkręcenia na siłę może zniszczyć kilka pierwszych zwojów i stworzyć pozornie działające, lecz niebezpieczne połączenie.
Gdzie spotykamy takie rozwiązania
- Śruby i wkręty do łączenia części maszyn, konstrukcji oraz obudów.
- Szpilki, które pozostają na stałe w korpusie i współpracują z nakrętką.
- Końcówki wałków z nakrętką zabezpieczającą łożysko lub piastę.
- Trzpienie i korki gwintowane stosowane w hydraulice, pneumatyce oraz oprzyrządowaniu.
W praktyce szczególną ostrożność zachowuję przy elementach, które są często rozbierane. W takim miejscu liczy się nie tylko nośność pierwszego montażu, ale także odporność zwojów na zużycie, zabrudzenie i wielokrotne dokręcanie.
Jak czytać oznaczenia i dobrać właściwy wariant
Podstawowe oznaczenie metryczne może wyglądać tak: M10 × 1,5 - 6g. Litera M wskazuje gwint metryczny ISO, liczba 10 oznacza średnicę nominalną, a 1,5 to skok w milimetrach. Oznaczenie 6g dotyczy klasy tolerancji gwintu zewnętrznego.
| Element oznaczenia | Przykład | Znaczenie |
|---|---|---|
| Rodzaj | M | Gwint metryczny ISO |
| Średnica | 10 | Średnica nominalna 10 mm |
| Skok | 1,5 | Odległość między zwojami w milimetrach |
| Tolerancja | 6g | Klasa dokładności dla części zewnętrznej |
| Kierunek | LH | Wykonanie lewoskrętne, gdy jest wymagane |
Dla podstawowego skoku często zapisuje się samo M10, ponieważ skok normalny wynika z szeregu normowego. Jeżeli skok jest drobny, trzeba go podać, na przykład M10 × 1,25. W dokumentacji technicznej nie zostawiałbym tego domysłom, szczególnie gdy detal ma współpracować z gotową nakrętką lub częścią importowaną.
Skok normalny i drobnozwojny
Gwint ze skokiem normalnym jest najczęstszym wyborem dla śrub ogólnego przeznaczenia. Ma większą głębokość zwoju, lepiej znosi zabrudzenia i szybciej się montuje. Właśnie dlatego sprawdza się w większości konstrukcji stalowych i maszynowych.
Wariant drobnozwojny pozwala uzyskać większą liczbę zwojów na tej samej długości oraz dokładniejszą regulację położenia. Bywa korzystny przy cienkościennych elementach, wałach o ograniczonej średnicy i połączeniach narażonych na samoczynne luzowanie. Ma jednak mniejszy prześwit między zwojami i jest bardziej wrażliwy na uszkodzenia oraz zanieczyszczenia.
Co oznacza klasa 6g
Litera mała, taka jak g, wskazuje część zewnętrzną. Dla gwintu wewnętrznego stosuje się litery wielkie, na przykład 6H. Cyfra opisuje klasę tolerancji, ale nie wytrzymałość materiału. Klasa 6g nie oznacza więc stali o klasie 8.8 i nie zastępuje oznaczenia własności mechanicznych śruby.
Wymagania dotyczące wymiarów podstawowych określa między innymi ISO 262:2023, a system tolerancji opisuje ISO 965-1:2026. W zamówieniu najlepiej podać pełne oznaczenie, materiał, powłokę i klasę wytrzymałości, zamiast ograniczać się do samego M10.
Jak powstaje i jak kontroluje się wykonanie
Detale można wykonywać przez skrawanie albo walcowanie. Wybór metody wpływa na koszt, dokładność, wygląd powierzchni i odporność na zmęczenie. Dla pojedynczego detalu lub naprawy toczenie jest elastyczne, natomiast przy dużych seriach walcowanie zwykle daje lepszą produktywność.
| Metoda | Główna zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Gwintowanie narzynką | Niski koszt i prostota | Mniejsza kontrola nad dokładnością | Prace warsztatowe, krótkie serie |
| Wykonanie na tokarce | Duża elastyczność wymiarowa | Materiał jest usuwany, a proces trwa dłużej | Wałki, prototypy, elementy specjalne |
| Walcowanie | Wysoka wydajność i korzystny przebieg włókien materiału | Wymaga właściwego naddatku i oprzyrządowania | Śruby produkowane seryjnie |
Podczas walcowania zwoje są formowane przez odkształcenie plastyczne, a nie przez wycinanie materiału. Może to poprawić odporność na zmęczenie, ale nie naprawi błędnie dobranej średnicy półfabrykatu. Zbyt duży lub zbyt mały naddatek przełoży się na nieprawidłowy profil i problemy z przejściem sprawdzianu.
Kontrola wymiarów i zadziorów

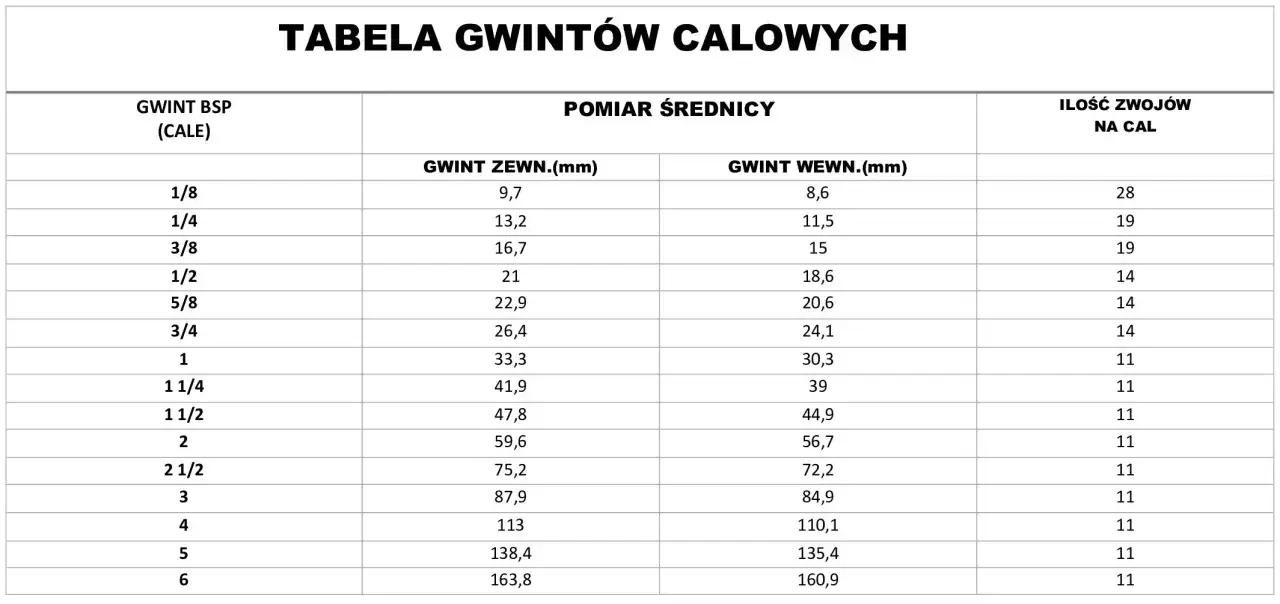

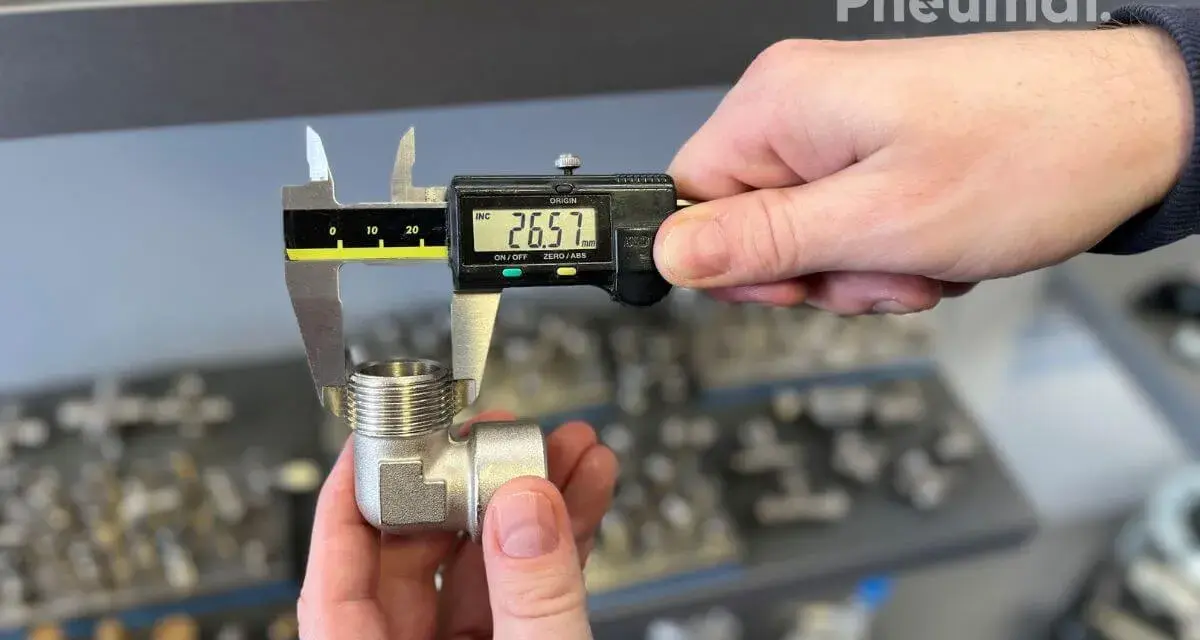

W produkcji seryjnej podstawowym narzędziem kontroli jest sprawdzian pierścieniowy dobry i niedobry. Sprawdza on, czy detal mieści się w określonym polu tolerancji. Do dokładniejszych pomiarów stosuje się mikrometry do gwintów, metody trójdrutowe, optyczne systemy pomiarowe lub współrzędnościowe maszyny pomiarowe.
Nie pomijam też kontroli początku zwoju. Zadzior na wejściu, uszkodzona faza albo zabrudzenie mogą sprawić, że śruba przejdzie pomiar średnicy, ale podczas montażu będzie się zacinać. Dobrze wykonana faza wprowadzająca ułatwia osiowe ustawienie i ogranicza ryzyko skrzyżowania zwojów.
Co naprawdę decyduje o nośności połączenia
Sam gwint nie przenosi obciążenia w oderwaniu od reszty konstrukcji. O bezpieczeństwie decyduje cały układ, czyli śruba, nakrętka, długość zazębienia, materiał łączonych części i sposób dokręcenia. Największy błąd polega na ocenianiu połączenia wyłącznie po średnicy nominalnej.
Długość zazębienia
Im dłuższy odcinek współpracy zwojów, tym mniejsze obciążenie przypada na pojedynczy zwój, ale zwiększanie długości bez końca nie daje proporcjonalnych korzyści. W typowych połączeniach stalowych długość rzędu 1 średnicy nominalnej bywa punktem wyjścia, lecz nie jest uniwersalną regułą projektową.
Gdy nakrętka lub korpus jest wykonany z aluminium, tworzywa albo materiału o niższej wytrzymałości, trzeba sprawdzić ryzyko wyrwania zwojów. Pomocne może być zwiększenie długości zazębienia, zastosowanie tulei gwintowanej albo zmiana średnicy. Ostateczny wybór powinien wynikać z obciążenia, materiału i wymaganej trwałości.
Docisk i moment dokręcania
W wielu połączeniach śrubowych najważniejszy jest właściwy docisk wstępny. Moment dokręcania nie przekłada się jednak na siłę wprost, ponieważ duża część energii jest tracona na tarcie w gwincie i pod łbem lub nakrętką. Ten sam moment może dać zupełnie inny docisk przy suchej, ocynkowanej i nasmarowanej powierzchni.
Jeżeli producent podaje moment montażowy, trzeba sprawdzić, dla jakiego stanu powierzchni został określony. Przy połączeniach krytycznych lepszym rozwiązaniem może być kontrola kąta obrotu, wydłużenia śruby albo bezpośredniego napięcia. Sam klucz dynamometryczny nie rozwiązuje problemu, jeśli parametry tarcia są nieznane.
Przeczytaj również: Gwint 1/4 cala - G, NPT, UNC? Rozwiąż zagadkę raz na zawsze!
Materiał i powłoka
Powłoka ochronna poprawia odporność na korozję, ale może zmieniać tarcie oraz wymiar zwoju. Szczególnie ważne jest to przy małych średnicach i ciasnych tolerancjach. Przy połączeniach stal nierdzewna z aluminium trzeba dodatkowo ograniczać ryzyko zatarcia oraz korozji galwanicznej.
Z mojego punktu widzenia powłoka jest często traktowana jako dodatek estetyczny, choć w praktyce wpływa na montaż równie mocno jak sam materiał. Dlatego w dokumentacji warto określić nie tylko rodzaj powłoki, lecz także wymagany stan po montażu i sposób smarowania.
Najczęstsze błędy przy montażu i zamawianiu
Problemy z połączeniem zwykle zaczynają się przed użyciem klucza. Wystarczy niepełne oznaczenie na rysunku, przypadkowa zamiana nakrętki albo brak kontroli pierwszego detalu, aby błąd powtarzał się w całej partii.
- Pomylenie skoku przy tej samej średnicy nominalnej. M12 × 1,75 i M12 × 1,5 nie są zamienne.
- Łączenie różnych klas tolerancji bez sprawdzenia dokumentacji. Oznaczenia 6g i 6H są typowe, ale nie każda para elementów będzie odpowiednia dla konkretnego zastosowania.
- Wkręcanie pod kątem, które niszczy początkowe zwoje i może dawać fałszywe poczucie poprawnego montażu.
- Usuwanie zadziorów przez nadmierne fazowanie. Zbyt duża faza zmniejsza efektywną długość zazębienia.
- Dokręcanie bez uwzględnienia smaru i powłoki, co prowadzi do zbyt małego albo zbyt dużego napięcia śruby.
- Ocenianie jakości tylko wzrokowo. Czysty i błyszczący gwint może nadal mieć niewłaściwy skok lub średnicę podziałową.
Przy odbiorze dostawy sprawdzam co najmniej oznaczenie, średnicę, skok, kierunek zwoju, klasę tolerancji i stan powierzchni. Dla produkcji seryjnej warto ustalić plan kontroli, w którym pierwsza sztuka jest mierzona dokładniej, a kolejne są regularnie sprawdzane sprawdzianem oraz przyrządem do kontroli uszkodzeń.
Jak przełożyć parametry na rozsądny wybór
Najpierw określam obciążenie i warunki pracy, dopiero później wybieram średnicę oraz skok. Dla zwykłego połączenia konstrukcyjnego zacząłbym od metrycznego gwintu normalnego, standardowej klasy tolerancji i gotowego elementu zgodnego z dokumentacją. Wariant drobnozwojny lub lewoskrętny powinien wynikać z konkretnej potrzeby, a nie z samej chęci zastosowania rozwiązania bardziej specjalistycznego.
- Na rysunku podaj pełne oznaczenie, nie tylko średnicę.
- Dobierz materiał i klasę wytrzymałości do obciążenia.
- Sprawdź, czy długość zazębienia nie jest ograniczona przez słabszy materiał korpusu.
- Ustal warunki tarcia, smarowania i powłoki przed określeniem momentu dokręcania.
- Przy częstym demontażu przewidź ochronę zwojów i kontrolę zużycia.
Dobrze dobrany gwint nie powinien zwracać na siebie uwagi podczas pracy. Śruba ma wejść płynnie, osiągnąć wymagany docisk i utrzymać parametry przez cały zakładany okres eksploatacji. Największą różnicę robią tu nie efektowne rozwiązania, lecz kompletna specyfikacja, zgodność obu części i konsekwentna kontrola procesu.
