Śruba może wyglądać na właściwą, a mimo to po dwóch obrotach zacząć się klinować albo niszczyć gwint. Dlatego przy doborze elementu trzeba sprawdzić nie tylko średnicę, lecz także skok, profil, kierunek i standard wykonania. Poniżej porządkuję najważniejsze rozmiary gwintów metrycznych, calowych i rurowych oraz pokazuję, jak rozpoznać je bez zgadywania.
Najważniejsze informacje o doborze gwintu
- Oznaczenie M10 x 1,5 informuje o średnicy nominalnej 10 mm i skoku 1,5 mm.
- W gwintach calowych skok podaje się jako liczbę zwojów na cal, czyli TPI.
- Dla tego samego rozmiaru mogą występować gwinty zgrubne i drobnozwojne.
- BSP i NPT nie są zamienne, nawet gdy mają taką samą wartość nominalną.
- Do identyfikacji najlepiej użyć suwmiarki i sprawdzianu zarysu gwintu, a nie samego pomiaru średnicy.
Jak czytać oznaczenia i podstawowe wymiary gwintu
Najczęściej spotykany w Polsce jest gwint metryczny ISO. Jego oznaczenie zaczyna się od litery M, po której podaje się średnicę nominalną w milimetrach. Zapis M8 x 1,25 oznacza więc średnicę 8 mm i skok 1,25 mm, czyli odległość między wierzchołkami sąsiednich zwojów.
Jeżeli przy oznaczeniu nie ma skoku, zwykle chodzi o standardowy, zgrubny wariant. Przykładowo zapis M10 najczęściej oznacza M10 x 1,5, ale w dokumentacji technicznej lepiej podać pełne oznaczenie. Pozwala to uniknąć pomyłki z M10 x 1,25 albo M10 x 1,0.
Średnica nominalna nie jest jedynym parametrem
W praktyce liczą się co najmniej cztery cechy. Średnica nominalna opisuje podstawowy rozmiar, skok decyduje o gęstości zwoju, profil określa kształt gwintu, a klasa tolerancji wpływa na dopasowanie części. W typowym zapisie 6H oznacza tolerancję gwintu wewnętrznego, a 6g zewnętrznego.
Gwint prawy dokręca się zgodnie z ruchem wskazówek zegara i jest standardem w większości śrub. Gwint lewy oznacza się dodatkowo, najczęściej jako LH, i stosuje tam, gdzie obrót mechanizmu mógłby samoczynnie odkręcać zwykłe połączenie.

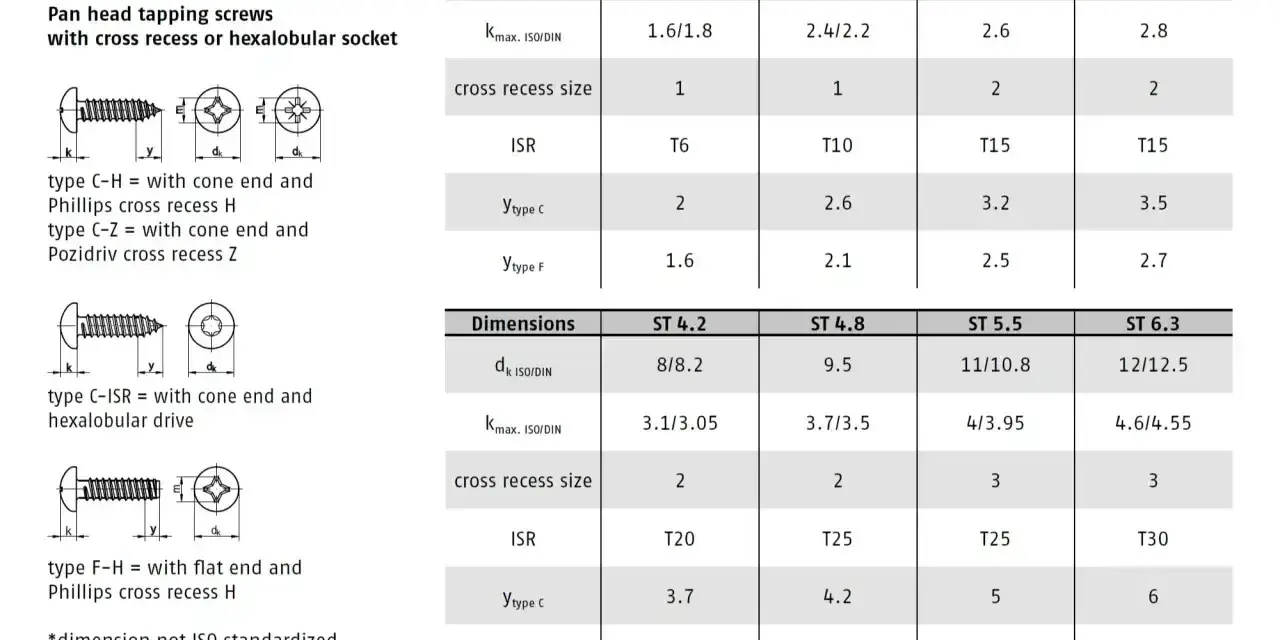

Najpopularniejsze gwinty metryczne w praktycznej tabeli
Poniższe wartości dotyczą popularnych gwintów metrycznych zgrubnych. Podana średnica otworu jest wartością orientacyjną do gwintowania. Ostateczny dobór zależy od materiału, klasy dokładności, rodzaju gwintownika i wymaganej długości zazębienia.
| Oznaczenie | Skok P | Orientacyjna średnica otworu | Typowe zastosowanie |
|---|---|---|---|
| M3 | 0,5 mm | 2,5 mm | Małe obudowy, elektronika, precyzyjne mechanizmy |
| M4 | 0,7 mm | 3,3 mm | Osłony, uchwyty, lekkie konstrukcje |
| M5 | 0,8 mm | 4,2 mm | Elementy maszyn i mocowania ogólnego przeznaczenia |
| M6 | 1,0 mm | 5,0 mm | Łączenie blach, wsporniki, obudowy |
| M8 | 1,25 mm | 6,8 mm | Maszyny, konstrukcje stalowe, uchwyty |
| M10 | 1,5 mm | 8,5 mm | Połączenia konstrukcyjne i mocno obciążone |
| M12 | 1,75 mm | 10,2 mm | Ramy, maszyny, elementy transportowe |
| M14 | 2,0 mm | 12,0 mm | Większe połączenia konstrukcyjne |
| M16 | 2,0 mm | 14,0 mm | Konstrukcje stalowe i cięższe zespoły maszyn |
| M20 | 2,5 mm | 17,5 mm | Połączenia o dużej nośności |
| M24 | 3,0 mm | 21,0 mm | Konstrukcje, fundamenty maszyn, duże wsporniki |
| M30 | 3,5 mm | 26,5 mm | Ciężkie konstrukcje i połączenia przemysłowe |
Najprostsza reguła warsztatowa mówi, że średnicę wiertła można w przybliżeniu obliczyć jako średnica nominalna minus skok. Dla M10 x 1,5 daje to 8,5 mm. Przy stali nierdzewnej, aluminium albo otworach ślepych ta reguła nie zawsze zapewnia najlepszy efekt, dlatego przy produkcji seryjnej korzystam z tabel producenta gwintownika.
Gwint zgrubny czy drobnozwojny
Gwint zgrubny, na przykład M12 x 1,75, jest bardziej uniwersalny i lepiej znosi zabrudzenia oraz niewielkie uszkodzenia. Gwint drobnozwojny, taki jak M12 x 1,5 albo M12 x 1,25, daje większą możliwość precyzyjnej regulacji i większą powierzchnię zazębienia na tej samej długości.
Drobny skok sprawdza się przy cienkościennych elementach, regulacji, hydraulice i połączeniach narażonych na drgania. Nie jest jednak automatycznie lepszy. W brudnym środowisku lub przy częstym demontażu zgrubny wariant zwykle okazuje się po prostu bardziej odporny.
Gwinty calowe UNC i UNF oraz ich oznaczenia
W maszynach sprowadzanych ze Stanów Zjednoczonych, w starszych urządzeniach i części wyposażenia motoryzacyjnego można spotkać gwinty calowe. Zapis 1/4-20 UNC oznacza średnicę nominalną 1/4 cala, 20 zwojów na cal i serię UNC, czyli gwint zgrubny.
Seria UNF ma drobniejszy skok. Dla przykładu 1/4-28 UNF ma tę samą średnicę nominalną co 1/4-20 UNC, ale inną liczbę zwojów. Elementy nie są zamienne, mimo że śruba może początkowo wejść w nakrętkę.
| Średnica nominalna | UNC | UNF | Przybliżenie średnicy |
|---|---|---|---|
| 1/4 cala | 1/4-20 | 1/4-28 | 6,35 mm |
| 5/16 cala | 5/16-18 | 5/16-24 | 7,94 mm |
| 3/8 cala | 3/8-16 | 3/8-24 | 9,53 mm |
| 1/2 cala | 1/2-13 | 1/2-20 | 12,70 mm |
| 5/8 cala | 5/8-11 | 5/8-18 | 15,88 mm |
| 3/4 cala | 3/4-10 | 3/4-16 | 19,05 mm |
Przeliczenie cali na milimetry nie wystarczy do zamiany standardu. Gwint M6 ma średnicę zbliżoną do 1/4 cala, ale jego skok nie odpowiada ani 1/4-20 UNC, ani 1/4-28 UNF. Zbliżona średnica nie oznacza kompatybilności, a próba siłowego dopasowania może zniszczyć zarówno śrubę, jak i gwint w korpusie.
Gwinty rurowe BSP i NPT mają inne zasady
Gwinty rurowe służą nie tylko do łączenia, lecz także do prowadzenia i uszczelniania medium. Ich rozmiar nominalny nie odpowiada bezpośrednio zmierzonej średnicy zewnętrznej. Przykładowo gwint G1/2 ma średnicę zewnętrzną około 20,95 mm, a nie 12,7 mm wynikające z prostego przeliczenia połowy cala.
| Oznaczenie BSP | Średnica zewnętrzna około | Liczba zwojów na cal | Charakter gwintu |
|---|---|---|---|
| G1/8 | 9,73 mm | 28 | Równoległy |
| G1/4 | 13,16 mm | 19 | Równoległy |
| G3/8 | 16,66 mm | 19 | Równoległy |
| G1/2 | 20,96 mm | 14 | Równoległy |
| G3/4 | 26,44 mm | 14 | Równoległy |
| G1 | 33,25 mm | 11 | Równoległy |
BSPP, BSPT i NPT
BSPP, oznaczany często literą G, jest gwintem rurowym równoległym. Zwykle nie uszczelnia się samym zwojem, dlatego potrzebuje uszczelki czołowej, podkładki albo pierścienia O-ring. BSPT, oznaczany literą R, jest stożkowy i może uszczelniać na zwoju przy użyciu odpowiedniego środka uszczelniającego.
NPT to amerykański gwint stożkowy o kącie zarysu 60 stopni, podczas gdy BSP ma profil 55-stopniowy. Nawet gdy oba warianty mają 1/2 cala i 14 zwojów na cal, nie należy ich łączyć. Różnica profilu i średnicy może prowadzić do przecieku, zatarcia albo uszkodzenia przyłącza.
Z mojego doświadczenia właśnie przy przyłączach rurowych dochodzi do największej liczby kosztownych pomyłek. Oznaczenie „1/2 cala” jest zbyt ogólne. Przed zamówieniem trzeba sprawdzić, czy chodzi o G1/2, R1/2 czy 1/2 NPT, a także jaki sposób uszczelnienia przewidział producent.

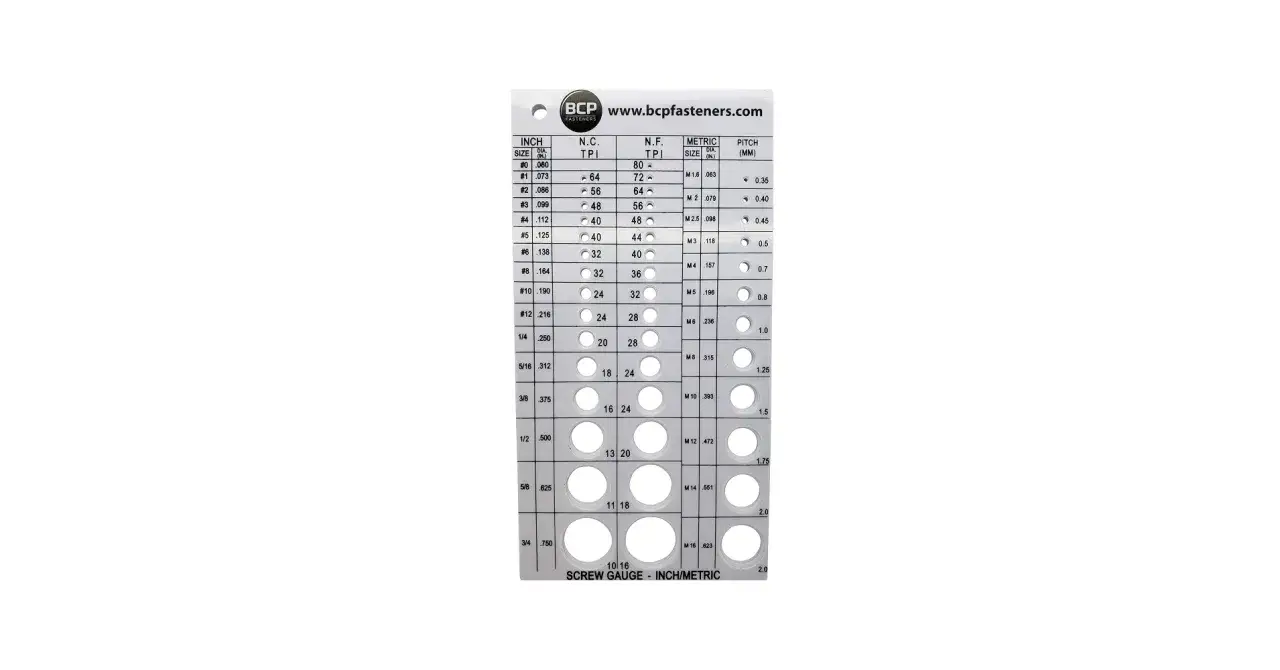

Jak zmierzyć nieznany gwint bez ryzyka pomyłki
Sam pomiar średnicy suwmiarką daje tylko część odpowiedzi. Dwie różne normy mogą mieć bardzo podobny wymiar zewnętrzny, dlatego identyfikację wykonuję w kilku krokach.
- Oczyść gwint z farby, rdzy, smaru i pozostałości uszczelniacza.
- Zmierz średnicę zewnętrzną gwintu męskiego albo wewnętrzną otworu z gwintem żeńskim.
- Przyłóż sprawdzian zarysu gwintu i sprawdź, która podziałka przylega bez prześwitów.
- Jeśli nie masz sprawdzianu, zmierz długość dziesięciu zwojów. W gwincie metrycznym podziel wynik przez liczbę odstępów, a w calowym określ liczbę zwojów na odcinku jednego cala.
- Sprawdź, czy gwint jest równoległy, czy stożkowy. W stożkowym średnica zmienia się wraz z odległością od początku.
- Porównaj wynik z tabelą konkretnego standardu i potwierdź oznaczenie w dokumentacji urządzenia.
Dla gwintu metrycznego wynik 10 mm średnicy i około 1,5 mm skoku wskazuje na M10 x 1,5. Jeżeli zmierzysz około 20,95 mm i 14 zwojów na cal, bardziej prawdopodobny będzie G1/2 niż gwint metryczny. Pomiar skoku jest często ważniejszy niż różnica kilku dziesiątych milimetra na średnicy.
Przeczytaj również: Gwint M10 - Pełny poradnik: skok, otwory, tolerancje
Co sprawdzić przed zamówieniem elementu
- standard gwintu, na przykład ISO, UNC, UNF, BSPP, BSPT lub NPT,
- średnicę nominalną i skok,
- gwint zewnętrzny albo wewnętrzny,
- kierunek prawy lub lewy,
- długość części gwintowanej i klasę wytrzymałości śruby,
- materiał oraz sposób zabezpieczenia antykorozyjnego,
- rodzaj uszczelnienia w przypadku przyłączy rurowych.
W produkcji seryjnej dodałbym do tego kontrolę sprawdzianem GO/NO-GO. Sprawdzian przechodni kontroluje minimalny lub maksymalny wymiar roboczy, a nieprzechodni pozwala szybko wykryć przekroczenie tolerancji. To niewielki koszt w porównaniu z reklamacją całej partii detali.
Najczęstsze błędy przy doborze śruby i nakrętki
Pierwszym błędem jest traktowanie średnicy jako pełnej informacji o gwincie. M8 x 1,25 i M8 x 1,0 mają tę samą średnicę nominalną, ale inny skok. Połączenie może zacząć się skręcać, lecz nie uzyska prawidłowego zazębienia.
Drugi problem to mieszanie gwintu zgrubnego i drobnozwojnego. Drobny wariant bywa wybierany dlatego, że wygląda bardziej precyzyjnie, choć w danym miejscu będzie trudniejszy do czyszczenia i bardziej podatny na uszkodzenie. Dobieram go wtedy, gdy uzasadnia to regulacja, obciążenie lub ograniczona grubość materiału.
Trzeci błąd dotyczy przyłączy rurowych. Wymuszenie połączenia BSP z NPT może dać pozorne poczucie dopasowania, ale nie zapewni bezpiecznego uszczelnienia. Jeżeli standardy są różne, właściwym rozwiązaniem jest dedykowany adapter, a nie większa ilość taśmy PTFE.
Nie należy też dobierać wiertła do gwintowania wyłącznie z pamięci. W otworze przelotowym można przyjąć wartość orientacyjną, ale przy otworze ślepym trzeba uwzględnić głębokość, stożek gwintownika i przestrzeń na wióry. W twardym materiale zbyt mały otwór zwiększa moment skrawania i ryzyko złamania narzędzia.
Jak dobrać właściwy wariant do zastosowania
Do zwykłych połączeń konstrukcyjnych najczęściej wystarczy metryczny gwint zgrubny, na przykład M8, M10 lub M12. Jest łatwo dostępny, odporny na zabrudzenia i prosty w wykonaniu. W dokumentacji technicznej zawsze dopisuję jednak skok, tolerancję i klasę wytrzymałości, jeśli połączenie ma znaczenie dla bezpieczeństwa.
Gwint drobnozwojny wybieram przy regulacji, cienkiej ściance, dużych drganiach lub potrzebie uzyskania większej długości zazębienia. Przy cienkich elementach warto rozważyć także wkładkę gwintową, która wzmacnia połączenie i pozwala wielokrotnie montować śrubę bez wycierania materiału bazowego.
W instalacjach hydraulicznych i pneumatycznych najpierw ustalam standard przyłącza oraz sposób uszczelniania. Gwint równoległy z O-ringiem wymaga innego przygotowania niż gwint stożkowy uszczelniany na zwoju. Zmiana samego rozmiaru nie rozwiąże problemu, jeśli przyczyną nieszczelności jest zły profil albo niewłaściwa uszczelka.
Najbezpieczniejsza zasada brzmi prosto: nie dobieraj elementu po wyglądzie ani samej średnicy. Odczytaj oznaczenie, zmierz skok, rozpoznaj normę i sprawdź wymagania konkretnego połączenia. Taka krótka kontrola zwykle zajmuje mniej czasu niż późniejsze usuwanie zerwanego gwintu lub nieszczelności w pracującej instalacji.
Co zapisać w dokumentacji, żeby uniknąć pomyłki
Pełny opis powinien zawierać nie tylko nazwę rozmiaru, lecz także skok, tolerancję, kierunek i rodzaj gwintu. Dla śruby może to być M10 x 1,5 - 6g, a dla przyłącza rurowego G1/2 zgodnie z wymaganym systemem uszczelnienia. Przy elementach calowych trzeba dopisać serię UNC lub UNF oraz liczbę zwojów na cal.
W zamówieniach przemysłowych dobrze podać również materiał, klasę wytrzymałości, powłokę i długość zazębienia. Dzięki temu osoba kompletująca części nie musi interpretować skróconego symbolu, a ryzyko zastosowania podobnego, lecz niepasującego elementu spada praktycznie do minimum.
