Rozmiar 1/4 cala w gwintach bywa mylący, bo nie oznacza jednej uniwersalnej średnicy. W praktyce trzeba odróżnić gwinty rurowe G 1/4, stożkowe 1/4 NPT i maszynowe 1/4-20 UNC, ponieważ każdy z nich ma inne wymiary, inny sposób uszczelnienia i inne zastosowanie. Poniżej pokazuję najważniejsze liczby, sposób pomiaru oraz pułapki, które najczęściej prowadzą do złego doboru złączki.
Najważniejsze liczby i różnice, które trzeba znać
- G 1/4 ma nominalnie 13,157 mm średnicy zewnętrznej i 19 zwojów na cal, czyli skok 1,337 mm.
- 1/4-20 UNC to gwint maszynowy o średnicy 6,35 mm i skoku 1,27 mm.
- 1/4 NPT jest gwintem stożkowym, ma 18 zwojów na cal i nominalną średnicę zewnętrzną 13,716 mm.
- W gwintach rurowych zapis 1/4 cala jest nominalny, a nie równy prostemu pomiarowi suwmiarką.
- G 1/4 uszczelnia się zwykle na podkładce, O-ringu albo uszczelce, a nie na samym gwincie.
- Przed zakupem trzeba sprawdzić nie tylko średnicę, ale też skok, typ gwintu i sposób uszczelnienia.
Co oznacza rozmiar 1/4 cala w gwincie
W technice najwięcej zamieszania robi to, że „1/4 cala” nie jest automatycznie średnicą zewnętrzną elementu. W gwintach rurowych to zwykle rozmiar nominalny, czyli umowna klasa wielkości, a nie wymiar, który da się po prostu odczytać suwmiarką na gotowym detalu. Dlatego dwa elementy opisane jako 1/4 cala mogą wyglądać podobnie, a mimo to w ogóle do siebie nie pasować.
Ja zawsze zaczynam od rozróżnienia dwóch sytuacji: czy chodzi o gwint w instalacji, czy o gwint w elemencie złącznym maszyny. W pierwszym przypadku zwykle w grę wchodzą odmiany rurowe, takie jak G 1/4 albo 1/4 NPT. W drugim częściej pojawia się 1/4-20 UNC, czyli gwint śrubowy o średnicy 6,35 mm. To samo oznaczenie „1/4” nie mówi jeszcze, z jakim standardem mam do czynienia.
W praktyce najbezpieczniej myśleć o tym tak: najpierw identyfikuję standard, dopiero potem dopasowuję złączkę, uszczelnienie albo nakrętkę. I właśnie to porządkowanie tematu oszczędza najwięcej czasu przy montażu.

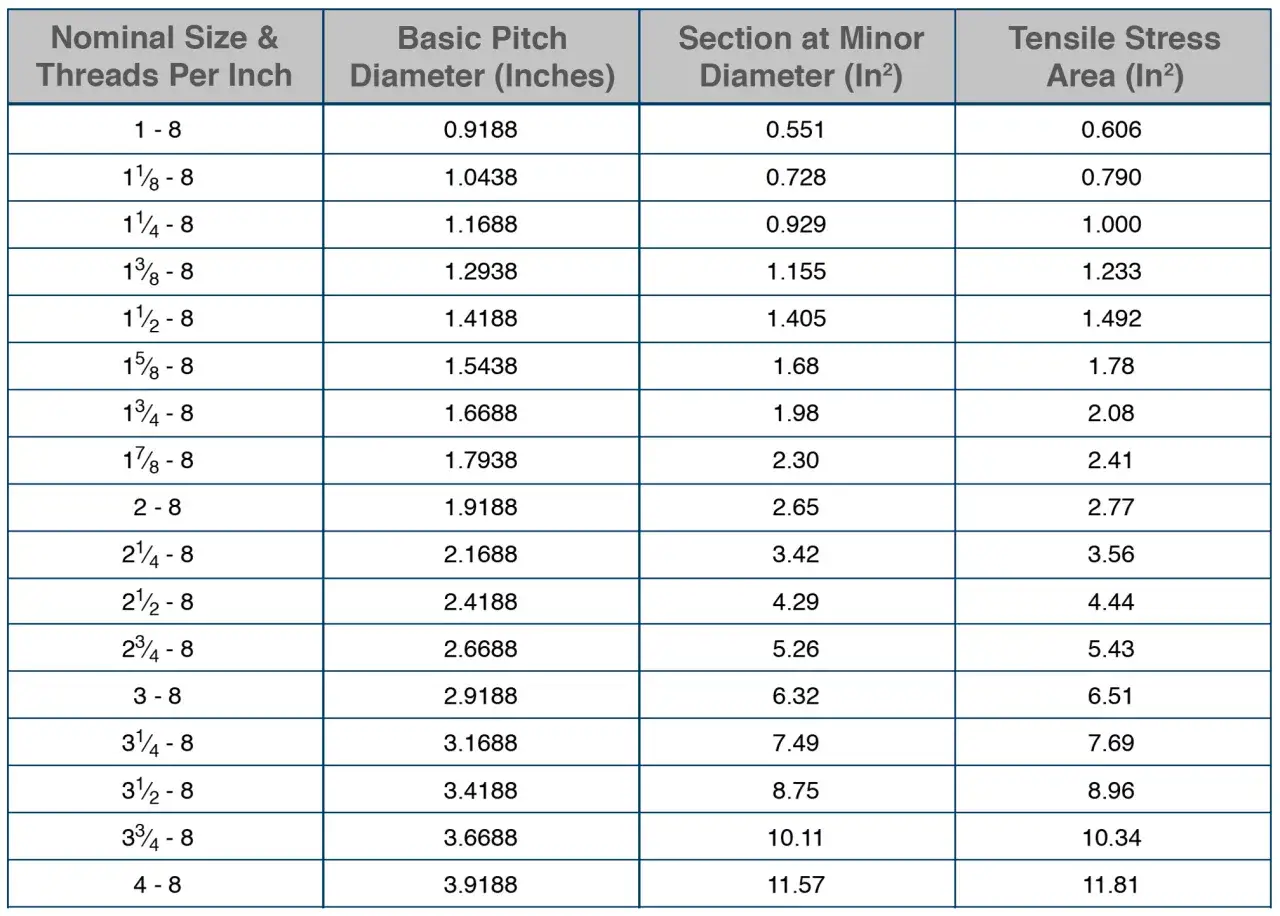

Jakie wymiary ma najczęstszy gwint 1/4 cala
| Standard | Typ gwintu | Średnica nominalna lub zewnętrzna | Skok | Jak się uszczelnia | Gdzie spotykany najczęściej |
|---|---|---|---|---|---|
| G 1/4 (BSPP) | Rurowy walcowy | 13,157 mm | 1,337 mm, czyli 19 TPI | Na podkładce, O-ringu lub uszczelce | Pneumatyka, hydraulika, manometry, filtry |
| 1/4-20 UNC | Gwint maszynowy | 6,35 mm | 1,27 mm, czyli 20 TPI | Nie służy do uszczelniania medium | Śruby, mocowania, elementy konstrukcyjne |
| 1/4 NPT | Rurowy stożkowy | 13,716 mm nominalnie | 1,411 mm, czyli 18 TPI | Na gwincie, zwykle z uszczelniaczem | Instalacje rurowe, armatura importowana, złącza z USA |
Najbardziej mylący jest tu G 1/4, bo jego średnica zewnętrzna nie wynosi 1/4 cala, tylko około 13,157 mm. W tabelach technicznych dla tego gwintu znajdziesz też średnicę podziałową 12,301 mm i średnicę wewnętrzną 11,445 mm, ale do szybkiej identyfikacji zwykle wystarcza sam nominalny wymiar, skok i informacja, czy gwint jest walcowy czy stożkowy. To właśnie ta kombinacja danych odróżnia poprawny dobór od zgadywania.
Warto też pamiętać, że w gwintach rurowych sam zapis rozmiaru mówi mniej niż w śrubach. Dwie złączki mogą mieć ten sam nominalny opis, ale inny profil gwintu i inny sposób pracy na uszczelnieniu. Z tego powodu przy zakupie nie patrzę tylko na liczbę, lecz zawsze na cały opis standardu.
Gdzie ten rozmiar pojawia się najczęściej
W praktyce przemysłowej 1/4 cala najczęściej spotykam w trzech obszarach. Każdy z nich wygląda podobnie z daleka, ale wymaga innego podejścia przy doborze i montażu.
- Pneumatyka i hydraulika - tu bardzo często występuje G 1/4. Widzimy go w filtrach, reduktorach, manometrach, zaworach i szybkozłączach. Ten standard jest wygodny, bo dobrze współpracuje z uszczelką albo O-ringiem, a nie wymaga uszczelniania samego zwoju.
- Elementy złączne maszyn - tutaj częsty jest 1/4-20 UNC. To już nie jest gwint do instalacji medium, tylko gwint mocujący: w śrubach, uchwytach, wspornikach, osprzęcie montażowym. Różnica średnicy względem G 1/4 jest na tyle duża, że nie da się ich traktować zamiennie.
- Sprzęt importowany - w urządzeniach z USA i części armatury spotyka się 1/4 NPT. To gwint stożkowy, więc działa inaczej niż G 1/4. Jeśli ktoś próbuje skręcić go na siłę z gwintem walcowym, najczęściej kończy się to nieszczelnością albo uszkodzeniem elementu.
Jeśli mam przed sobą nieopisany element, właśnie od tej trójki zaczynam identyfikację. Sam wygląd „na oko” bywa zwodniczy, ale zakres zastosowań zwykle od razu podpowiada, który standard jest najbardziej prawdopodobny. Następny krok to już zwykły pomiar.
Jak zmierzyć gwint 1/4 cala bez zgadywania
Najpierw czyszczę gwint z zabrudzeń i biorę suwmiarkę. Dla G 1/4 odczyt średnicy zewnętrznej powinien kręcić się w okolicach 13,1-13,2 mm, dla 1/4 NPT około 13,7 mm na nominalnym końcu, a dla 1/4-20 UNC będzie to 6,35 mm. Jeśli wynik od razu nie pasuje do żadnego z tych zakresów, nie zakładam, że element jest „nietypowy” - częściej po prostu mierzę zły standard.
- Sprawdź średnicę zewnętrzną - to najszybszy filtr. Gwint śrubowy 1/4-20 UNC od razu odróżnia się od gwintów rurowych, bo ma średnicę 6,35 mm.
- Policz skok - 19 TPI oznacza 1,337 mm i zwykle wskazuje na G 1/4, 20 TPI daje 1,27 mm dla UNC, a 18 TPI 1,411 mm dla NPT.
- Sprawdź, czy gwint jest stożkowy - jeśli średnica zmniejsza się ku końcowi, to bardzo mocna przesłanka, że masz do czynienia z NPT.
- Oceń sposób uszczelnienia - podkładka, O-ring albo płaska uszczelka zwykle sugerują gwint walcowy. Taśma PTFE lub pasta częściej pojawiają się przy gwincie stożkowym.

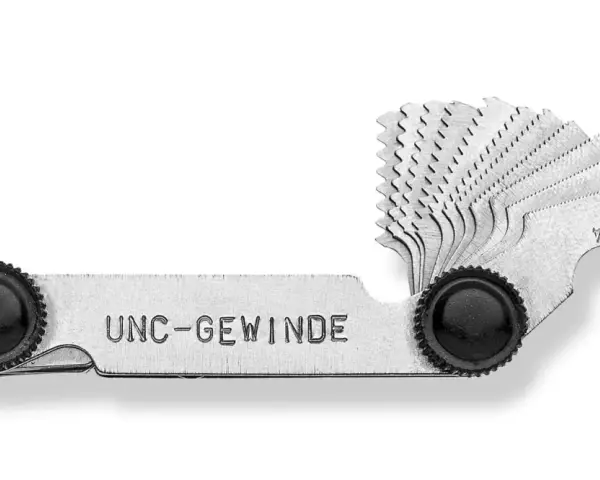

- Jeśli trzeba, użyj sprawdzianu gwintów - przy detalach z produkcji lub serwisu to szybsze i pewniejsze niż zgadywanie po samym wyglądzie zwoju.
W praktyce najwięcej daje połączenie dwóch pomiarów: średnicy i skoku. Sama suwmiarka pokazuje tylko część obrazu, a bez informacji o profilu łatwo pomylić standard walcowy ze stożkowym. Dlatego identyfikacja zawsze powinna kończyć się potwierdzeniem, a nie przypuszczeniem.
Najczęstsze pomyłki przy doborze
Najdroższe błędy przy gwintach 1/4 cala nie wynikają z braku wiedzy technicznej, tylko z pośpiechu. To zwykle drobne pomyłki, które w montażu robią dużą różnicę.
- Mylenie G 1/4 z 1/4-20 UNC - oba rozmiary brzmią podobnie, ale różnią się średnicą i skokiem. Tego nie da się „dokręcić trochę mocniej”, bo po prostu to nie jest ten sam gwint.
- Mylenie G 1/4 z 1/4 NPT - jeden gwint jest walcowy, drugi stożkowy. Jeśli zignorujesz tę różnicę, połączenie może być mechanicznie podobne, ale nieszczelne.
- Patrzenie wyłącznie na średnicę - dwa gwinty mogą mieć zbliżony pomiar suwmiarką, a mimo to pracować na innym skoku i innym profilu. Bez skoku identyfikacja jest niepełna.
- Używanie złego sposobu uszczelnienia - tam, gdzie powinien być O-ring, ktoś stosuje taśmę PTFE, albo odwrotnie. Efekt bywa prosty: przeciek albo uszkodzony element.
- Dokręcanie na siłę - szczególnie niebezpieczne przy aluminium, mosiądzu i tworzywach. Zbyt mocny montaż potrafi zniszczyć gwint szybciej niż sama niezgodność standardów.
W takich połączeniach największym problemem nie jest sam rozmiar, tylko założenie, że „1/4 cala” zawsze znaczy to samo. To założenie działa rzadko, a w instalacjach technicznych zwykle kończy się reklamacją albo poprawką po pierwszym uruchomieniu.
Co sprawdzam przed zamówieniem złączki 1/4 cala
Jeśli mam zamówić nowy element, przed kliknięciem w koszyk zawsze sprawdzam cztery rzeczy: standard gwintu, skok, typ gwintu i sposób uszczelnienia. To prosty zestaw, ale właśnie on najczęściej rozstrzyga, czy część będzie pasować od razu, czy trzeba będzie ją wymieniać.
- czy chodzi o G, NPT czy UNC,
- jaki jest skok albo liczba zwojów na cal,
- czy gwint jest zewnętrzny czy wewnętrzny,
- czy połączenie pracuje na podkładce, O-ringu, uszczelce czy na gwincie,
- z jakiego materiału wykonano element i jakie ma warunki pracy.
Jeżeli dokumentacja produktu podaje tylko „1/4”, traktuję to jako sygnał, że opis jest niepełny, a nie gotową specyfikację. W takich sytuacjach najlepiej porównać element z oryginałem, sprawdzić oznaczenie na korpusie albo sięgnąć do karty katalogowej. To zwykle wystarcza, żeby zamówić właściwą część za pierwszym razem i nie wracać do tematu po montażu.
