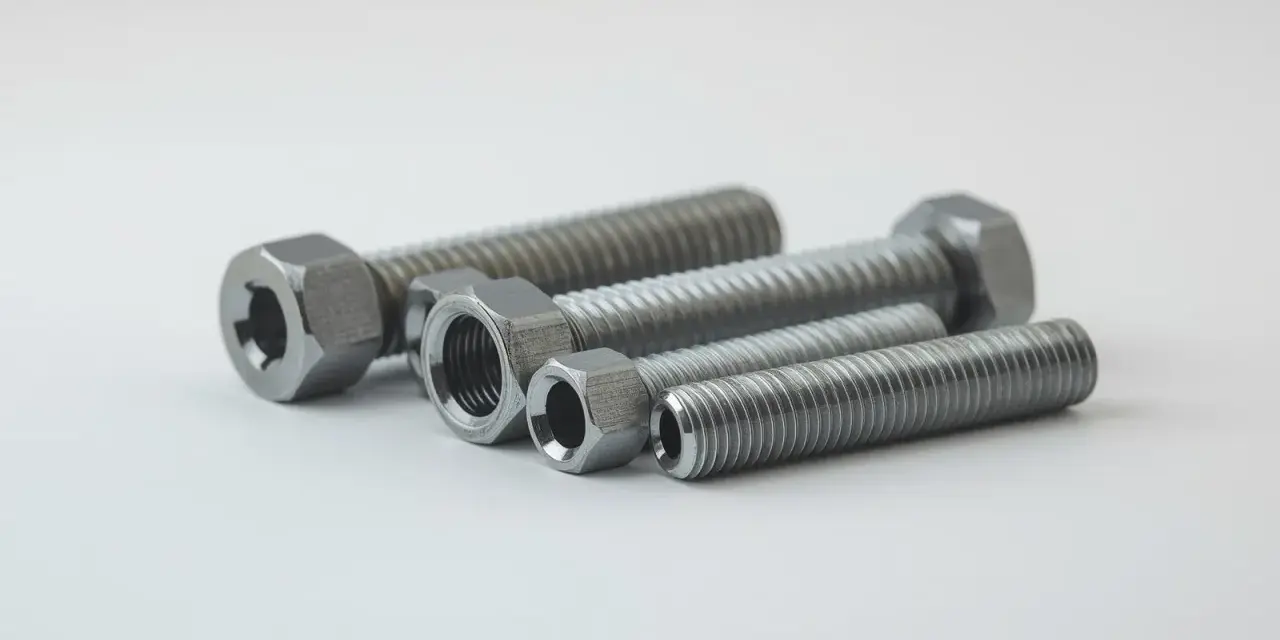

Różnica między gwintem calowym i metrycznym nie sprowadza się do przeliczenia milimetrów na cale. W praktyce liczą się też skok, sposób oznaczenia, tolerancja i to, do jakiego standardu należy dany element. Jeśli pracujesz z maszyną, osprzętem importowanym albo serwisem elementów złącznych, ten temat decyduje o tym, czy połączenie będzie pewne, czy skończy się uszkodzonym gwintem i stratą czasu.
Najważniejsze różnice, które trzeba sprawdzić przed montażem
- Gwint metryczny opisuje się zwykle jako M plus średnica i skok w milimetrach, na przykład M8x1,25.
- Gwint calowy podaje średnicę w calach i liczbę zwojów na cal, na przykład 1/4-20 UNC lub 5/16-18 UNF.
- Oba systemy często mają profil 60°, ale to nie oznacza zamienności.
- W Polsce na co dzień dominuje system metryczny, calowy spotyka się głównie w sprzęcie importowanym, starszych maszynach i złączach rurowych.
- Najpewniejsza identyfikacja to pomiar średnicy, skoku lub TPI oraz sprawdzenie standardu gwintu, a nie zgadywanie po wyglądzie.
- Jeśli gwint nie pasuje idealnie, nie wolno go „dociągać siłą” ani liczyć na to, że podobny wymiar wystarczy.

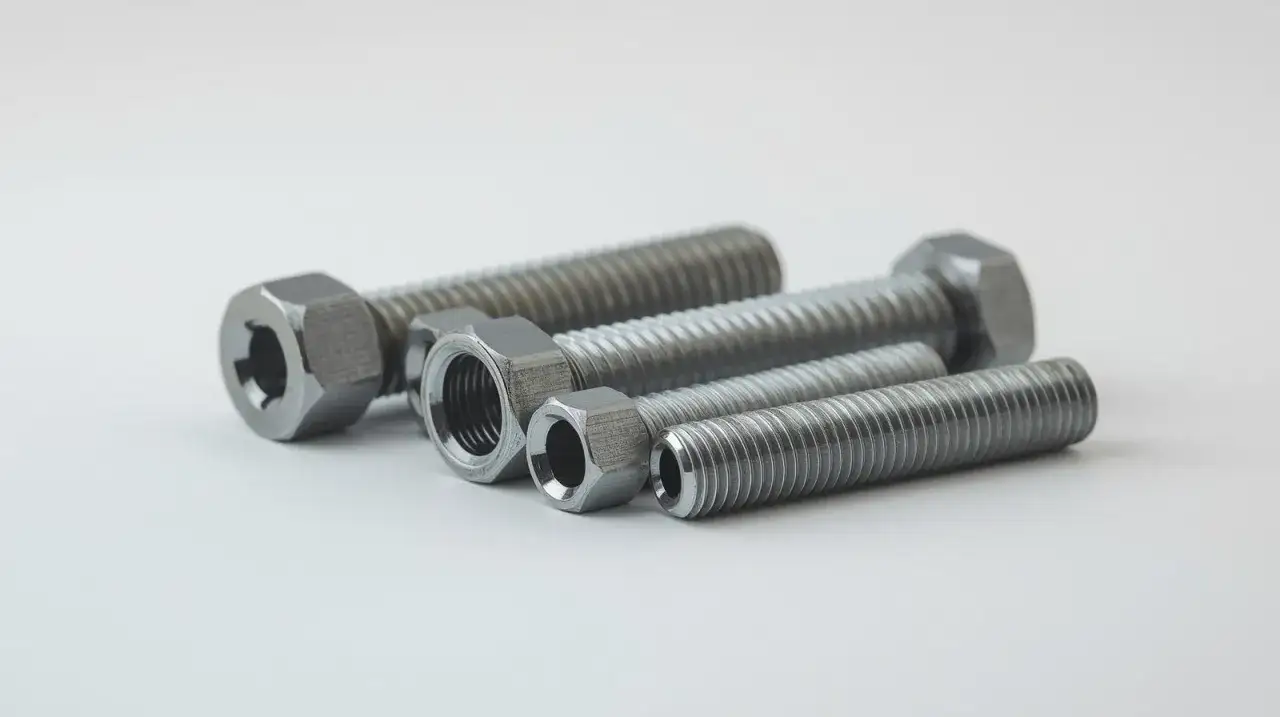

Czym różnią się oba systemy gwintów
W uproszczeniu: gwint metryczny opisuje się w milimetrach, a calowy w calach i zwojach na cal. To brzmi jak drobna różnica zapisu, ale w praktyce zmienia wszystko, od doboru śruby po narzędzie pomiarowe. W systemie metrycznym standardowe oznaczenie wygląda jak M10x1,5, czyli średnica nominalna 10 mm i skok 1,5 mm. W calowym częściej zobaczysz zapis typu 3/8-16 UNC, gdzie 3/8 cala oznacza średnicę, a 16 to liczba zwojów na cal.
W obu rodzinach bardzo często spotyka się profil 60°, dlatego laik ma wrażenie, że „prawie wszystko da się zamienić”. To pułapka. Sam kąt zarysu nie wystarcza, bo liczy się jeszcze dokładna geometria zwoju, skok i tolerancja. W praktyce metryka opiera się na normach ISO, a system calowy na standardzie Unified, najczęściej w odmianach UNC i UNF.
| Cecha | Gwint metryczny | Gwint calowy |
|---|---|---|
| Oznaczenie | M8, M8x1,25, M10x1,5 | 1/4-20 UNC, 5/16-18 UNF |
| Jednostka skoku | Milimetry | Zwoje na cal, czyli TPI |
| Typowe serie | Zgrubna i drobna | UNC, UNF, czasem UNEF |
| Obszar dominacji | Europa, Polska, większość współczesnych maszyn | USA, Kanada, część sprzętu importowanego |
| Najczęstszy błąd | Przyjęcie, że każdy M8 ma taki sam skok | Założenie, że podobna średnica wystarczy do montażu |
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać, to jest nią to: gwint calowy i metryczny mogą wyglądać podobnie, ale nie są „wersją przeliczoną” jeden do jednego. To dopiero pierwszy krok do właściwej identyfikacji, a dalej trzeba już przejść do pomiaru w warsztacie.
Jak rozpoznać gwint w warsztacie bez zgadywania
Najpewniejsza metoda to połączenie trzech prostych czynności: pomiaru średnicy, sprawdzenia skoku i porównania z wzorcem. Nie zaczynam od „na oko wygląda jak M8”, tylko od rzeczy, które da się zmierzyć. W praktyce oszczędza to najwięcej czasu.
- Zmierz średnicę zewnętrzną śruby albo średnicę wewnętrzną nakrętki suwmiarką.
- Sprawdź skok gwintu gwintomierzem metrycznym albo policz zwoje na cal w gwincie calowym.
- Porównaj wynik z oznaczeniem producenta, dokumentacją maszyny lub katalogiem części.
- Jeśli masz wątpliwość, przymierz wzorzec, a nie siłuj się z elementem, który „prawie pasuje”.
Pomaga też szybkie przeliczenie. 1 cal to dokładnie 25,4 mm, więc skok calowy można przeliczyć ze wzoru: pitch w mm = 25,4 / TPI. Przykładowo 20 TPI daje 1,27 mm, a 18 TPI około 1,41 mm. Właśnie dlatego 5/16-18 UNC i M8x1,25 wydają się bliskie, ale nie są zamienne.
| Przykład | Średnica nominalna | Skok | Dlaczego bywa mylący |
|---|---|---|---|
| M8x1,25 | 8,0 mm | 1,25 mm | Popularny rozmiar, często mylony z calowym odpowiednikiem o podobnej średnicy |
| 5/16-18 UNC | 7,94 mm | 1,41 mm | Średnica jest bliska M8, ale skok już wyraźnie inny |
| 3/8-16 UNC | 9,53 mm | 1,59 mm | Bywa mylony z M10, bo rozmiary są „prawie obok siebie” |
W praktyce największy zysk daje zwykły gwintomierz i nawyk sprawdzania dwóch parametrów naraz. Sama średnica mówi za mało, bo dopiero skok rozstrzyga, czy połączenie będzie pracować poprawnie. To prowadzi do najważniejszego problemu: dlaczego podobne gwinty potrafią zniszczyć element mimo krótkiego, początkowo poprawnego złapania.
Dlaczego nie warto mieszać gwintów mimo podobnych wymiarów
Najgroźniejsze są sytuacje, w których śruba „łapie” przez pierwsze zwoje, a potem zaczyna się klinować. To właśnie wtedy powstaje uszkodzenie zarysu, czyli klasyczne cross-threading, które potrafi zniszczyć zarówno śrubę, jak i otwór gwintowany. Wystarczy kilka obrotów, żeby połączenie straciło geometrię i przestało przenosić obciążenie tak, jak powinno.
Wielu użytkowników zakłada, że skoro oba systemy mają profil 60°, to mieszanie jest bezpieczne. Nie jest. O kompatybilności decyduje nie tylko kąt, lecz także średnica nominalna, skok, tolerancja i często również sposób obróbki powierzchni. Dla przykładu 5/16-18 UNC i M8x1,25 mają zbliżoną średnicę, ale różny skok. Po kilku obrotach różnica kumuluje się na tyle, że element zaczyna pracować pod złym kątem.
- Połączenie może się nie dokręcić, bo zwoje nie pokrywają się geometrycznie.
- Może dojść do zatarcia, zwłaszcza przy aluminium, stali nierdzewnej i elementach cienkościennych.
- Spada nośność połączenia, nawet jeśli śruba wygląda na „wkręconą do końca”.
- Rośnie ryzyko luzowania, drgań i późniejszej awarii w eksploatacji.
W połączeniach odpowiedzialnych za bezpieczeństwo, szczelność albo precyzję nigdy nie traktuję „prawie pasuje” jako wystarczającego argumentu. Z punktu widzenia utrzymania ruchu lepiej poświęcić kilka minut na identyfikację niż potem wymieniać uszkodzony korpus, nakrętkę lub całe mocowanie. Skoro wiadomo już, czego nie mieszać, warto zobaczyć, gdzie w Polsce takie gwinty pojawiają się najczęściej.
Gdzie w Polsce najczęściej trafisz na gwinty calowe
W polskich zakładach dominują gwinty metryczne, bo upraszczają projektowanie, zakupy i kontrolę jakości. Gwinty calowe pojawiają się przede wszystkim tam, gdzie sprzęt pochodzi z rynku amerykańskiego lub brytyjskiego, z instalacji importowanych albo z urządzeń, które przez lata działały na elementach utrzymywanych w oryginalnym standardzie producenta. To typowy przypadek w serwisie maszyn, hydraulice, pneumatyce, HVAC i niektórych elementach osprzętu warsztatowego.
W praktyce spotykam je też w starszych urządzeniach produkcyjnych, obrabiarkach, pompach, armaturze i połączeniach rurowych. Właśnie tutaj często zaczyna się zamieszanie, bo „calowy” nie zawsze znaczy to samo. Gwint złączny i gwint rurowy to dwie różne historie.Przeczytaj również: Gwint M10 - Pełny poradnik: skok, otwory, tolerancje
Gwinty rurowe to osobna kategoria
W instalacjach rurowych często używa się standardów takich jak NPT albo BSP, które są projektowane pod szczelność połączenia, a nie wyłącznie pod skręcenie śruby i nakrętki. To ważne, bo ktoś widzi oznaczenie calowe i zakłada, że każdy taki gwint będzie pasował do każdego innego. W praktyce nie tylko nie będzie pasował, ale jeszcze może rozszczelnić połączenie albo uszkodzić element przy pierwszym montażu.Jeśli więc pracujesz z armaturą, nie mieszaj automatycznie gwintu maszynowego z rurowym. Ich rola jest inna, a sam zapis w calach nie wystarcza do bezpiecznej wymiany części. Gdy już wiesz, gdzie takie rozwiązania występują, najważniejsze staje się pytanie: jak dobrać zamiennik albo przejściówkę bez ryzyka.
Jak dobrać zamiennik albo przejściówkę bez ryzykownego eksperymentu
Jeżeli masz do wymiany element i znasz dokładny standard, najlepsza odpowiedź jest prosta: kup identyczny odpowiednik. Problem zaczyna się wtedy, gdy część jest niedostępna, dokumentacja jest niepełna albo trzeba połączyć dwa różne systemy. Wtedy przejściówka ma sens, ale tylko wtedy, gdy jest dobrana świadomie, a nie „na oko”.
| Sytuacja | Najlepsze działanie | Czego unikać |
|---|---|---|
| Znasz dokładny standard i wymiar | Wybierz część o tym samym oznaczeniu, skoku i klasie tolerancji | Nie szukaj „prawie takiego samego” zamiennika |
| Trzeba połączyć system metryczny z calowym | Użyj dedykowanej przejściówki lub elementu przejściowego | Nie dokręcaj dwóch niezgodnych gwintów siłą |
| Gwint wewnętrzny jest uszkodzony | Rozważ tuleję naprawczą lub wkładkę gwintową | Nie rozwiercaj otworu bez sprawdzenia nośności i grubości ścianki |
| Połączenie pracuje pod dużym obciążeniem lub w wibracji | Dobierz dokładnie standard, klasę materiału i sposób zabezpieczenia | Nie traktuj adaptera jako uniwersalnego skrótu do rozwiązania problemu |
Warto też pamiętać o klasie pasowania. W metryce spotkasz oznaczenia typu 6g i 6H, a w calowych 2A i 2B. To nie są ozdobniki z dokumentacji, tylko informacje, które wpływają na luz, montaż i trwałość połączenia. Przy elementach precyzyjnych albo w seryjnej produkcji ten detal naprawdę robi różnicę.
Przejściówka bywa dobrym rozwiązaniem, ale nie zastępuje poprawnej identyfikacji. Jeśli połączenie ma przenosić duże siły, pracować w drganiach albo uszczelniać medium, lepiej trzymać się oryginalnego standardu i potraktować adapter jako wyjątek, nie regułę. Skoro wiemy już, jak dobierać zamienniki, pozostaje jeszcze uporządkować błędy, które powtarzają się najczęściej.
Najczęstsze błędy przy doborze śrub, nakrętek i narzędzi
Najwięcej pomyłek bierze się z tego, że ludzie patrzą na zły wymiar. Klucz 13 mm nie mówi jeszcze, jaki jest gwint, a rozmiar łba śruby nie zastępuje średnicy i skoku. To samo dotyczy elementów calowych: klucz SAE nie identyfikuje standardu gwintu, tylko pomaga go odkręcić.
| Błąd | Skutek | Jak go uniknąć |
|---|---|---|
| Ocena po średnicy bez sprawdzenia skoku | Pasowanie wydaje się prawidłowe tylko na początku | Zawsze sprawdzaj średnicę i skok albo TPI |
| Mylenie UNC z UNF | Gwint wkręca się częściowo, ale nie pracuje poprawnie | Odczytuj liczbę zwojów na cal, nie tylko średnicę |
| Branie rozmiaru klucza za rozmiar gwintu | Zamawiasz zły element, mimo że narzędzie pasowało | Traktuj klucz jako informację pomocniczą, nie decydującą |
| Łączenie gwintu rurowego z maszynowym | Ryzyko nieszczelności i uszkodzenia zarysu | Sprawdzaj pełne oznaczenie standardu, nie tylko „calowy” |
| Dokręcanie „na siłę”, gdy coś prawie pasuje | Zatarcie, wyrobienie otworu, późniejsza awaria | Przerwij montaż i zweryfikuj zgodność |
W tym miejscu moja praktyczna zasada jest prosta: jeśli element nie wchodzi ręką przez pierwsze obroty bez oporu, to coś jest nie tak. Dalsze dociąganie nie naprawia błędu, tylko go maskuje. Dzięki temu da się uniknąć większości kosztownych pomyłek, które później wychodzą dopiero na etapie serwisu. Zostaje jeszcze krótka lista rzeczy, które warto sprawdzić przed zakupem albo naprawą.
Co warto zapamiętać przed zamówieniem części albo naprawą
Przed złożeniem zamówienia zapisuję sobie zawsze trzy rzeczy: średnicę nominalną, skok albo TPI oraz standard gwintu. Jeśli dochodzi do tego klasa tolerancji, wpisuję ją od razu, bo później oszczędza to drugiej rundy reklamacji i zwrotów. Taki prosty nawyk jest szczególnie ważny w utrzymaniu ruchu, gdzie jedna błędna dostawa potrafi zatrzymać pracę całej linii.
Jeżeli masz sprzęt importowany, nie zakładaj, że „pewnie będzie metryczny, tylko opisany inaczej”. Najpierw sprawdź standard, potem dopiero kupuj. Właśnie ta kolejność najlepiej chroni przed błędami, a przy okazji porządkuje całą pracę z elementami złącznymi, niezależnie od tego, czy chodzi o maszynę, osprzęt czy instalację rurową.
Jeśli mam zamknąć temat jednym zdaniem, to brzmi ono tak: w praktyce nie chodzi o to, czy gwint jest calowy, czy metryczny, tylko czy masz potwierdzony standard i zgodny zestaw parametrów. Gdy to sprawdzisz, montaż jest szybki; gdy tego nie sprawdzisz, nawet drobna śruba potrafi zamienić prostą naprawę w niepotrzebny przestój.
