W instalacjach rurowych najwięcej problemów rodzi nie sam materiał, lecz dobór właściwego połączenia i sposobu uszczelnienia. Ten tekst pokazuje, czym jest gwint rurowy, jakie ma odmiany, jak go rozpoznać oraz kiedy lepiej wybrać wersję walcową, a kiedy stożkową. Skupiam się na tym, co naprawdę pomaga przy zakupie, montażu i serwisie, zwłaszcza w hydraulice, pneumatyce i armaturze przemysłowej.
Najpierw sprawdź standard, kształt i sposób uszczelnienia
- Nie każdy gwint calowy jest tym samym - w praktyce liczy się nie tylko rozmiar, ale też profil i sposób pracy połączenia.
- G oznacza zwykle gwint walcowy, a R - stożkowy; w systemie amerykańskim spotkasz także NPT.
- Gwinty walcowe najczęściej uszczelnia się podkładką, O-ringiem lub szczeliwem czołowym, a stożkowe pracują na docisku z użyciem uszczelniacza.
- W europejskich instalacjach przemysłowych najważniejsze są standardy ISO 228-1 i EN 10226-1.
- Przy doborze złączki ważniejsze od samej nazwy rozmiaru są: profil, stożek, medium i ciśnienie pracy.
Po co stosuje się połączenia rurowe i czym różnią się od metrycznych
Takie połączenia służą do łączenia rur, armatury, zaworów, manometrów, redukcji i złączek serwisowych. W praktyce są wygodne tam, gdzie liczy się szybki montaż, dostępność części i możliwość rozbierania układu bez spawania czy prasowania każdego odcinka. To dlatego spotyka się je w wodzie, sprężonym powietrzu, oleju hydraulicznym i wielu prostych układach procesowych.
Najważniejsza różnica względem gwintów metrycznych jest prosta: rozmiar nominalny nie opisuje bezpośrednio średnicy zewnętrznej. Na przykład zapis 1/2" nie oznacza, że mierzony suwmiarką detal ma dokładnie pół cala. W zależności od standardu zewnętrzna średnica i skok mogą się różnić, a sam profil może mieć 55° albo 60°. Dla osoby z produkcji albo utrzymania ruchu to nie jest detal akademicki, tylko realna przyczyna pomyłek przy zamawianiu części.
Ja patrzę na to tak: jeśli połączenie ma pracować w układzie ciśnieniowym, ważniejsze od „czy coś wkręca się ręką” jest to, gdzie faktycznie powstaje szczelność. Gdy to rozumiesz, łatwiej przejść do różnic między najczęściej spotykanymi standardami.
Jakie odmiany spotkasz najczęściej i co one oznaczają

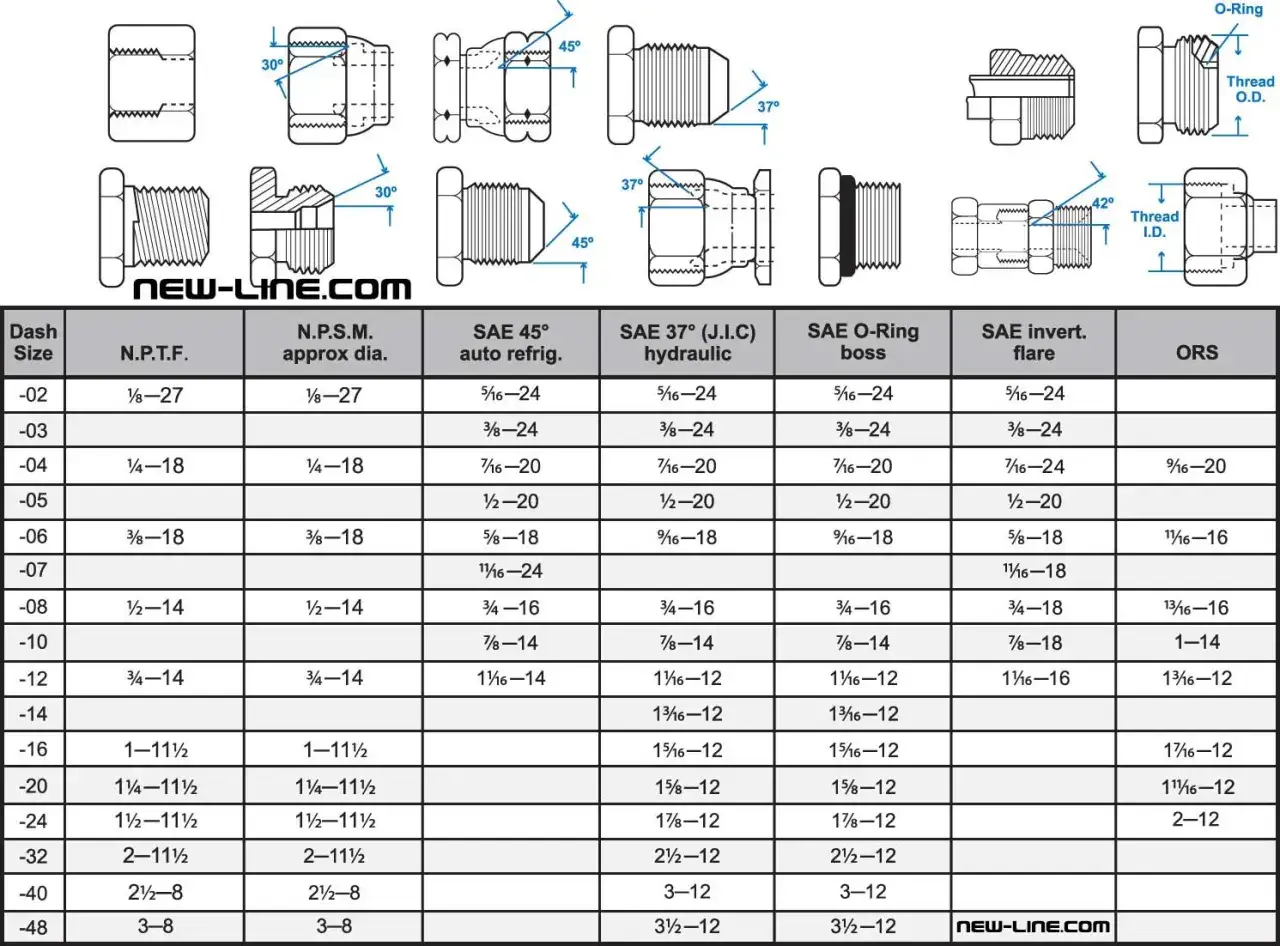

W dokumentacji i katalogach najczęściej pojawiają się trzy rodziny: G, R oraz NPT. W Europie i w Polsce dominują rozwiązania oparte na zarysie Whitwortha, czyli z kątem 55°. W systemie amerykańskim dochodzi NPT, który jest podobny wizualnie, ale nie jest zamiennikiem „z automatu”.
| Oznaczenie | Kształt | Jak uzyskuje szczelność | Typowe zastosowanie |
|---|---|---|---|
| G / BSPP / ISO 228-1 | Walcowy, 55° | Na podkładce, O-ringu albo na powierzchni czołowej, nie na samym gwincie | Armatura, manometry, hydraulika i pneumatyka, gdzie liczy się rozłączalność |
| R / BSPT / EN 10226-1 | Stożkowy, 1:16, 55° | Na docisku zwojów, zwykle z uszczelniaczem | Przyłącza rurowe, instalacje techniczne, połączenia metalowe |
| NPT / ASME B1.20.1 | Stożkowy, 1:16, 60° | Na docisku gwintu, z użyciem szczeliwa | Sprzęt i armatura z rynku amerykańskiego |
Najbardziej praktyczna zasada brzmi: G i R nie są tym samym, nawet jeśli rozmiar wygląda podobnie. W katalogach często zobaczysz też oznaczenia Rp i Rc dla gwintów wewnętrznych, ale w codziennej robocie zwykle wystarczy pamiętać o podziale na walcowy i stożkowy. To właśnie ten podział decyduje o tym, czy połączenie ma uszczelniać się na gwincie, czy poza nim.
W zakładzie produkcyjnym taki podział naprawdę upraszcza życie. Jeśli raz ustalisz, którego standardu używasz w danej instalacji, później znacznie łatwiej uniknąć kosztownych pomyłek przy serwisie i zakupach. Następny krok to rozpoznanie złączki bez zgadywania.
Jak rozpoznać właściwy wariant na złączce i w dokumentacji
Sprawdź oznaczenie
Najpierw patrzę na symbol. Jeśli widzę G, zakładam gwint walcowy. Jeśli pojawia się R, mam do czynienia z odmianą stożkową. NPT od razu traktuję jako osobny standard i nie próbuję go „dopasować na siłę” do BSP, nawet jeśli średnica wydaje się bliska.
Oceń geometrię gwintu
Gwint walcowy zachowuje stałą średnicę na całej długości, a stożkowy zwęża się ku końcowi. To właśnie ten stożek sprawia, że połączenie coraz mocniej się klinuje przy dokręcaniu. W praktyce stożkowy detal często „wchodzi” inaczej niż walcowy, ale sam dotyk nie jest wystarczającym testem - złącza bywają podobne wizualnie, a różnice wychodzą dopiero przy pomiarze.
Zmierz zamiast zgadywać

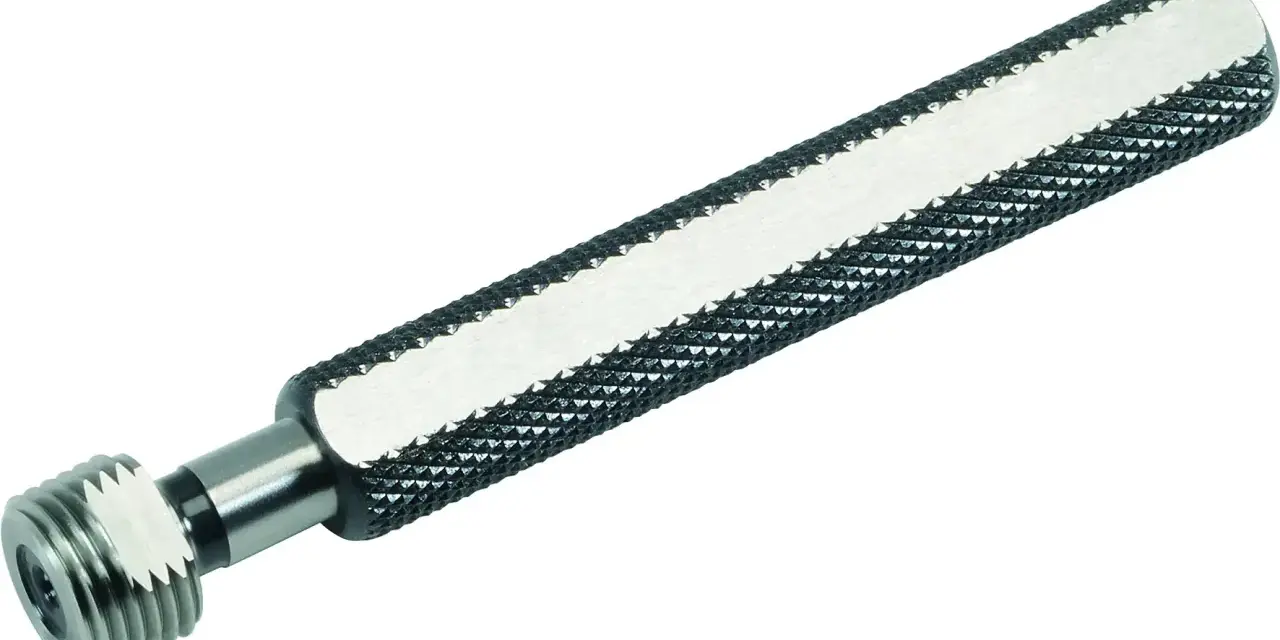

Jeśli nie mam pewności, używam suwmiarki i wzornika gwintów. Przy rozmiarach nominalnych warto pamiętać, że zapis calowy nie oznacza rzeczywistej średnicy zewnętrznej. Przykładowo gwint 1/2" w systemie BSPP ma średnicę zewnętrzną około 20,955 mm, a w NPT około 21,336 mm. Różnica nie jest ogromna, ale wystarczy, żeby połączenie było niewłaściwe albo zaczęło przeciekać po kilku cyklach pracy.
Przeczytaj również: Gwint 1/4 cala - G, NPT, UNC? Rozwiąż zagadkę raz na zawsze!
Sprawdź sposób uszczelnienia
Jeżeli szczelność zapewnia podkładka, stożek czołowy albo O-ring, gwint pełni głównie funkcję dociskową. Jeśli szczelność ma być osiągnięta na samych zwojach, potrzebny jest uszczelniacz i poprawnie dobrany moment dokręcania. To ważna różnica, bo wielu użytkowników automatycznie owija wszystko taśmą PTFE, a potem dziwi się, że połączenie dalej cieknie. Właśnie dlatego kolejny krok to dobranie właściwego uszczelnienia do konkretnego wariantu.
Jak dobrać uszczelnienie, żeby połączenie było szczelne
Tu nie ma jednego uniwersalnego przepisu. Dla gwintów walcowych najczęściej stosuje się uszczelnienie poza gwintem, czyli podkładkę płaską, pierścień, O-ring lub inne uszczelnienie czołowe. W takim układzie sam gwint ma tylko dociągnąć elementy do siebie.
W połączeniach stożkowych szczelność buduje się inaczej: zwoje klinują się ze sobą, a uszczelniacz wypełnia mikroszczeliny i ogranicza ryzyko zatarcia. Tu dobrze sprawdzają się taśma PTFE, pasta uszczelniająca albo uszczelniacz anaerobowy, ale wybór zależy od medium, temperatury i materiału złącza. Przy stali nierdzewnej i mosiądzu trzeba uważać na zacieranie, bo zbyt agresywne dokręcanie potrafi zniszczyć gwint szybciej niż samo ciśnienie pracy.
| Metoda | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Taśma PTFE | Szybki montaż, proste serwisy, instalacje wodne i pneumatyczne | Łatwo przesadzić z ilością; źle nałożona może zanieczyścić układ |
| Pasta lub uszczelniacz anaerobowy | Metalowe połączenia, większa kontrola szczelności, stabilniejszy montaż | Wymaga czystych gwintów i zgodności z medium |
| Podkładka, O-ring, uszczelnienie czołowe | Gwinty walcowe i armatura z odpowiednim gniazdem | Nie zastępuje właściwego profilu złącza |
W mojej ocenie największy błąd polega na założeniu, że „im więcej szczeliwa, tym lepiej”. W praktyce lepiej działa połączenie dobrze dobrane niż mocno owinięte. To prowadzi prosto do typowych pomyłek, które widuję najczęściej przy montażu i późniejszym serwisie.
Najczęstsze błędy przy montażu i serwisie
- Mieszanie standardów - złącze wygląda podobnie, ale profil, kąt zarysu albo stożek są inne.
- Uszczelnianie tam, gdzie powinno dociskać się na płaszczyźnie - wtedy gwint dostaje dodatkowe obciążenie i połączenie nadal może przeciekać.
- Zbyt mocne dokręcanie - szczególnie groźne w elementach cienkościennych i przy stożkach, bo łatwo uszkodzić gniazdo.
- Brud, opiłki i resztki starego uszczelniacza - nawet drobne zanieczyszczenia potrafią rozszczelnić układ albo przyspieszyć zużycie.
- Zakładanie, że każde połączenie da się wiele razy rozebrać bez strat - przy zużytych zwojach trzeba liczyć się z wymianą części.
- Brak ochrony przed zatarciem - w nierdzewce i mosiądzu to częsty problem, zwłaszcza przy nieprawidłowym momencie dokręcania.
Jeśli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, byłoby to sprawdzanie gwintu przed montażem i po demontażu. Gdy zwoje są wyraźnie spłaszczone, wyszczerbione albo zabrudzone, nie próbuję ratować połączenia siłą. Lepiej wymienić element niż wracać do niego po kilku godzinach pracy instalacji. A skoro o doborze mowa, warto też spojrzeć szerzej: kiedy takie połączenie jest dobrym wyborem, a kiedy lepiej wybrać inne rozwiązanie.
Kiedy ten typ połączenia jest dobrym wyborem, a kiedy nie
Połączenia gwintowane są bardzo praktyczne tam, gdzie liczy się prostota, dostępność i szybki serwis. Dobrze sprawdzają się w krótkich przyłączach, armaturze, manometrach, redukcjach i mniejszych odcinkach instalacji. W zakładach, które obsługuję w wyobraźni jak typowy użytkownik Hurmak.pl, największą wartość daje tu nie sama technika łączenia, tylko możliwość utrzymania powtarzalnego standardu części.
| Scenariusz | Czy połączenie gwintowane ma sens | Na co uważać |
|---|---|---|
| Krótki odcinek armatury, zawór, manometr | Tak | Właściwy standard i uszczelnienie czołowe lub na gwincie |
| Częsty demontaż serwisowy | Tak, ale tylko przy jasnej standaryzacji | Zużycie zwojów i ryzyko pomyłek przy ponownym montażu |
| Wysokie drgania i duża liczba cykli pracy | Ostrożnie | Lepsze mogą być rozwiązania kompresyjne, kołnierzowe albo spawane |
| Instalacja z agresywnym medium | Zależy od materiału i systemu | Trzeba sprawdzić kompatybilność materiałową i temperaturę pracy |
Jeżeli chcesz ograniczyć liczbę błędów w magazynie i utrzymaniu ruchu, standaryzacja jednego systemu na danej linii daje więcej niż pojedynczy „lepszy” detal. Mniej wariantów oznacza mniej pomyłek, szybszy zakup części zamiennych i mniej czasu spędzonego na porównywaniu złączek, które na pierwszy rzut oka wyglądają identycznie. Z tego powodu kończę zawsze od krótkiej listy kontrolnej przed zamówieniem.
Trzy rzeczy, które sprawdzam przed zamówieniem części
- Standard i oznaczenie - czy to G, R, Rp, NPT czy inny wariant, a nie tylko „1/2 cala”.
- Sposób uszczelnienia - czy szczelność robi podkładka, O-ring, stożek czy szczeliwo na zwojach.
- Warunki pracy - medium, temperatura, ciśnienie i materiał, bo od tego zależy trwałość połączenia.
Jeśli te trzy punkty są jasne, większość problemów znika jeszcze przed montażem. W praktyce to właśnie one decydują o tym, czy połączenie będzie pracować bez przecieków, czy zamieni się w serię niepotrzebnych poprawek. A przy instalacjach przemysłowych to najprostszy sposób, żeby oszczędzić czas, części i nerwy.
