Na łbach śrub producenci umieszczają krótkie znaki, które mówią o wytrzymałości, materiale i pochodzeniu elementu. W praktyce oznaczenia na łbie śruby pozwalają odróżnić zwykły łącznik od elementu przeznaczonego do konkretnego obciążenia albo pracy w środowisku korozyjnym. Poniżej pokazuję, jak czytać te symbole bez zgadywania, kiedy brak znaku jest dopuszczalny i gdzie najłatwiej popełnić kosztowny błąd.
Najkrótsza droga do odczytania symboli
- 8.8, 10.9, 12.9 opisują klasę wytrzymałości śrub ze stali węglowej lub stopowej.
- A2-70, A4-80 to zapis dla stali nierdzewnej, gdzie pierwszy człon mówi o gatunku, a drugi o wytrzymałości.
- Przy śrubach z łbem sześciokątnym i imbusowym znak producenta oraz klasa są zwykle wymagane od średnicy 5 mm.
- 010.9 nie oznacza tego samego co 10.9, tylko wariant o ograniczonej nośności.
- Brak oznaczenia może wynikać z geometrii łba, małej średnicy albo normy produktu, a nie z wady wyrobu.
- Sama liczba na łbie nie wystarcza do doboru śruby, bo trzeba jeszcze sprawdzić materiał, gwint, środowisko pracy i sposób montażu.

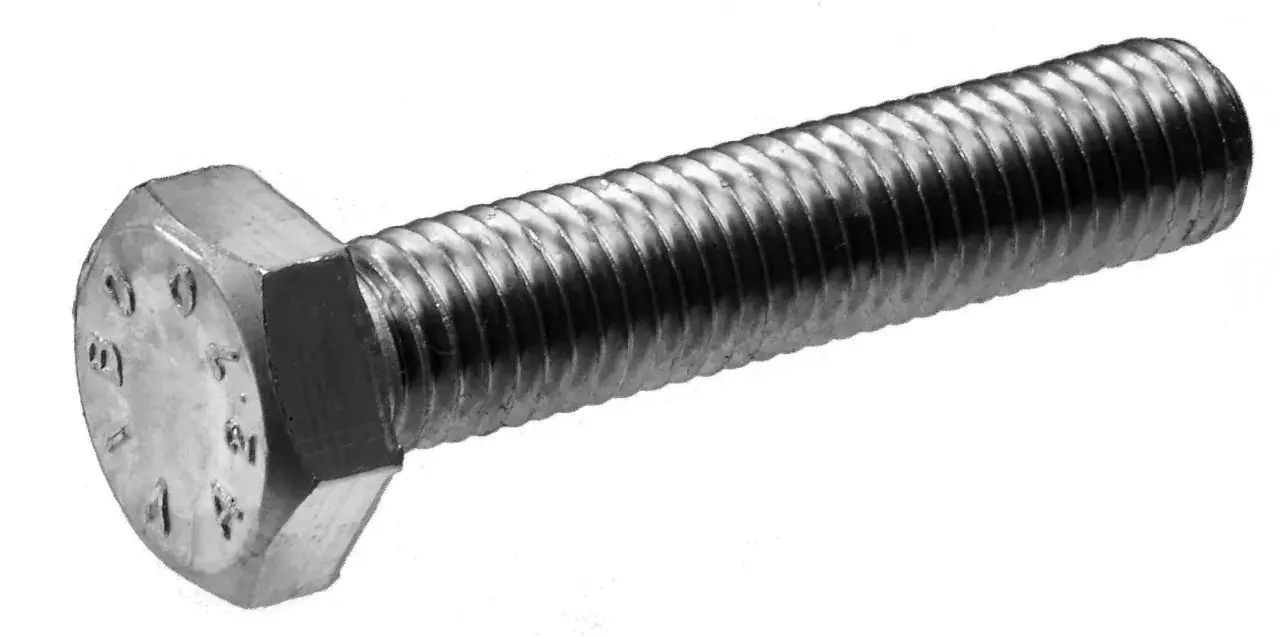

Jak odczytać kod na łbie śruby
Ja zaczynam od rozdzielenia dwóch rzeczy: znaku producenta i klasy własności. Pierwszy mówi, kto odpowiada za wyrób i partię, drugi opisuje parametry mechaniczne. W systemie dla stali węglowych i stopowych liczba przed kropką oznacza 1/100 nominalnej wytrzymałości na rozciąganie w MPa, a liczba po kropce mówi, jaką część tej wytrzymałości stanowi granica plastyczności. Dlatego 8.8 to nie przypadkowy kod, tylko skrót do wytrzymałości rzędu 800 MPa i granicy plastyczności na poziomie około 640 MPa.
To ważne, bo z samego kształtu łba nie da się ocenić, czy śruba nadaje się do połączenia maszynowego, czy tylko do lżejszego montażu. Żeby nie zgadywać, najlepiej zestawić najczęstsze klasy w praktycznej tabeli.
Najczęstsze klasy wytrzymałości i co znaczą w praktyce
| Klasa | Wytrzymałość na rozciąganie | Granica plastyczności | Co to zwykle oznacza |
|---|---|---|---|
| 4.6 | 400 MPa | 240 MPa | Lżejsze połączenia, mniej wymagające montażowo. |
| 5.8 | 500 MPa | 400 MPa | Prostsze zastosowania techniczne, gdy nie ma dużych obciążeń. |
| 6.8 | 600 MPa | 480 MPa | Środek stawki, gdy potrzeba czegoś mocniejszego niż klasy podstawowe. |
| 8.8 | 800 MPa | 640 MPa | Najczęstszy punkt odniesienia w maszynach i konstrukcjach stalowych. |
| 9.8 | 900 MPa | 720 MPa | Rzadsza klasa, stosowana tam, gdzie 8.8 to za mało, a 10.9 jest przesadą. |
| 10.9 | 1000 MPa | 900 MPa | Połączenia wysoko obciążone, z kontrolowanym momentem dokręcania. |
| 12.9 | 1200 MPa | 1080 MPa | Bardzo wysokie obciążenia, zwykle w śrubach imbusowych, ale z większą ostrożnością montażową. |
W praktyce 8.8 jest punktem odniesienia w wielu maszynach, 10.9 wybiera się przy większym docisku i lepszej kontroli montażu, a 12.9 traktuję ostrożnie, bo wyższa wytrzymałość nie kompensuje błędów w doborze smarowania, podkładki czy momentu dokręcania. Jeśli śruba pracuje w warunkach podwyższonej temperatury albo zmiennego obciążenia, sama klasa na łbie nie załatwia tematu. To prowadzi do kolejnego rozróżnienia, czyli stali nierdzewnej.
Jak czytać oznaczenia stali nierdzewnej
Stal nierdzewna działa według trochę innej logiki. W zapisie A2-70 pierwszy człon oznacza grupę materiałową, a drugi klasę własności, czyli w uproszczeniu wytrzymałość. ISO podaje ten zapis jako dwa bloki rozdzielone myślnikiem, więc odczytuję je razem, a nie osobno. A2 i A4 to najczęściej spotykane grupy, przy czym A4 lepiej sprawdza się tam, gdzie środowisko jest bardziej agresywnie korozyjnie, na przykład przy wilgoci, chlorkach albo ekspozycji zewnętrznej.
| Zapis | Co oznacza pierwszy człon | Co oznacza drugi człon | Kiedy ma sens w praktyce |
|---|---|---|---|
| A2-70 | A2, czyli popularna grupa stali nierdzewnej do zastosowań ogólnych | 70, czyli 700 MPa minimalnej wytrzymałości na rozciąganie | Większość standardowych zastosowań wewnątrz i na zewnątrz, bez skrajnej agresji środowiska |
| A4-80 | A4, grupa lepiej odporna na środowiska korozyjne | 80, czyli 800 MPa minimalnej wytrzymałości na rozciąganie | Miejsca wilgotne, narażone na chlorki, instalacje zewnętrzne i bardziej wymagające środowiska |
| C1-110 | C1, czyli stal nierdzewna o innej charakterystyce materiałowej niż austenityczne A2/A4 | 110, czyli 1100 MPa minimalnej wytrzymałości na rozciąganie | Gdy priorytetem jest wyższa wytrzymałość mechaniczna, a nie tylko odporność korozyjna |
Ja nie porównuję tych zapisów 1:1 z klasami 8.8 czy 10.9, bo to inny system oznaczeń i inne założenia materiałowe. Dla praktyka ważniejsze jest pytanie, czy połączenie ma pracować w środowisku ogólnym, czy w warunkach, które szybko „zjadają” zwykłą stal. Gdy to ustalę, dopiero wtedy sprawdzam, czy na śrubie znajdę pełny znak, czy tylko jego skróconą wersję.
Kiedy znak na śrubie może być skrócony albo nieobecny
Brak znaku na łbie nie musi oznaczać podróbki. Norma dopuszcza sytuacje, w których pełne znakowanie nie jest praktyczne, a czasem nie jest nawet zwyczajowe. Dotyczy to zwłaszcza śrub o średnicy nominalnej poniżej 5 mm, bo tam miejsce na stempel jest małe, oraz łbów takich jak stożkowe płaskie, stożkowe owalne, cheese head czy pan head. W takich przypadkach liczy się już nie tylko sam kod, ale też dokumentacja wyrobu i oznaczenie opakowania.
- Średnica d < 5 mm - pełny znak bywa pomijany zgodnie z normą lub zastępowany innym sposobem identyfikacji.
- Łby płaskie stożkowe i podobne - oznaczenie na samym łbie nie jest zwyczajowe, bo geometria ogranicza miejsce i nośność.
- 010.9 - to wariant o ograniczonej nośności, a nie pełne 10.9.
- Śruby z lewym gwintem - mogą mieć dodatkowy symbol, żeby nie pomylić kierunku dokręcania.

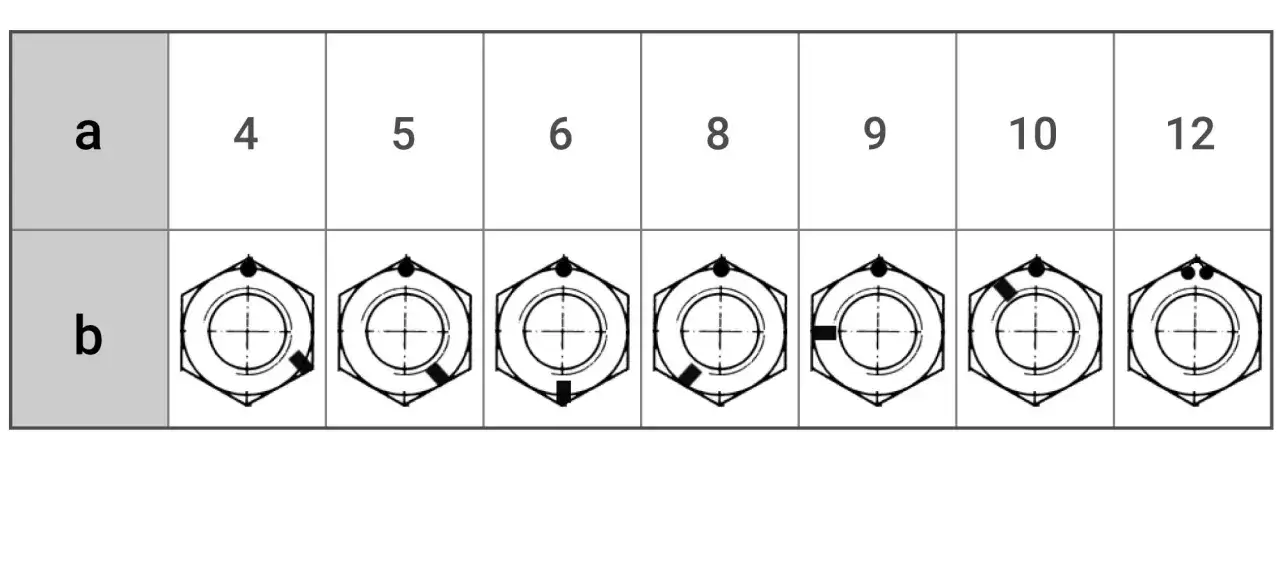

- Małe śruby - czasem korzystają z systemu tarczowego, kiedy klasyczny napis nie mieści się na łbie.
Ja w takim przypadku nie zgaduję po wyglądzie. Sprawdzam opakowanie, kartę produktu albo oznaczenie partii, bo właśnie tam widać, czy mamy do czynienia z pełną nośnością, wersją obniżoną czy po prostu z elementem, którego norma nie kazała znakować wprost. To dobry moment, żeby przejść do najczęstszych błędów interpretacyjnych.
Najczęstsze pomyłki przy interpretacji znaków
Najczęściej potykam się w praktyce o pięć błędów, które wyglądają niewinnie, a później kosztują czas na poprawki.
- Mylenie klasy wytrzymałości z materiałem - 8.8 i A2-70 nie są tym samym systemem, więc nie porównuję ich mechanicznie bez kontekstu normy.
- Traktowanie 010.9 jak 10.9 - jeden dodatkowy znak robi dużą różnicę dla nośności i nie wolno go ignorować.
- Wybór śruby tylko po liczbie - bez sprawdzenia gwintu, długości chwytu, powłoki i temperatury pracy wynik bywa rozczarowujący.
- Dobór zbyt wysokiej klasy „na zapas” - 12.9 nie naprawi błędnego montażu, a przy niektórych aplikacjach zwiększa ryzyko problemów z dokręcaniem.
- Pominięcie pary śruba-nakrętka - materiał i klasa nakrętki też muszą pasować do całego połączenia, nie tylko do samej śruby.
Gdy trzymam się prostego filtra: obciążenie, korozja, geometria i montaż, oznaczenie przestaje być zagadką, a staje się jedynie jednym z parametrów do sprawdzenia. Na koniec zostawiam krótką checklistę, którą sam stosuję przed zatwierdzeniem zamiennika.
Co sprawdzam przed montażem, żeby nie pomylić łącznika
- Czy klasa na łbie pasuje do obciążenia i momentu dokręcania?
- Czy średnica i skok gwintu są zgodne z projektem?
- Czy materiał śruby pasuje do środowiska pracy, zwłaszcza gdy jest wilgoć, chlorki lub chemia?
- Czy nakrętka i podkładki są dobrane do tej samej logiki wytrzymałościowej?
- Czy geometria łba pozwala przenieść planowany docisk?
- Czy opakowanie lub dokumentacja potwierdzają partię i producenta?
Jeśli wszystkie te punkty się zgadzają, znak na łbie staje się potwierdzeniem, a nie jedyną wskazówką. W produkcji i utrzymaniu ruchu to właśnie takie proste weryfikacje najczęściej decydują o tym, czy połączenie będzie działać bezproblemowo, czy wróci do poprawki po pierwszym obciążeniu.
