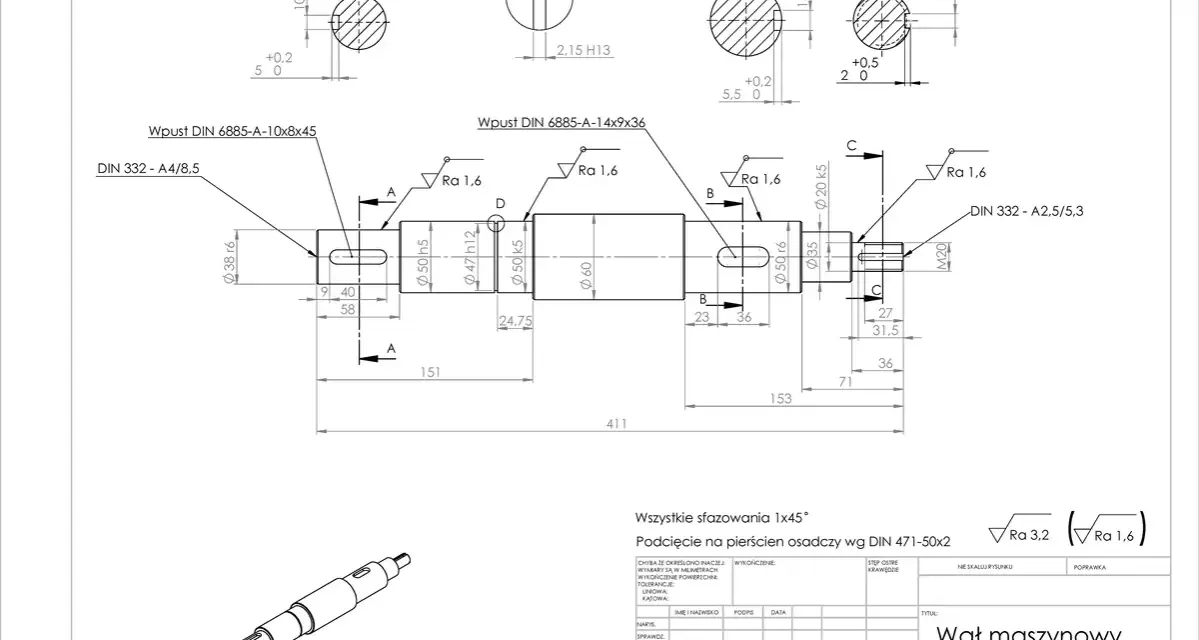

Gwint trapezowy pracuje tam, gdzie zwykły gwint złączny byłby zbyt słaby albo zbyt mało przewidywalny: w śrubach pociągowych, podnośnikach, imadłach, napędach posuwu i mechanizmach regulacyjnych. Poniżej porządkuję najważniejsze rzeczy, które naprawdę pomagają w doborze: jak czytać oznaczenie, jak korzystać z tabeli wymiarów, co oznacza skok i liczba wejść oraz kiedy trzeba patrzeć nie tylko na średnicę, ale też na tolerancję i luz roboczy.
Najważniejsze informacje, które warto mieć pod ręką
- Gwint trapezowy metryczny ma kąt zarysu 30° i jest projektowany przede wszystkim do przenoszenia ruchu oraz obciążeń osiowych.
- W zapisie typu Tr 40×14 (P7) LH liczby opisują średnicę, posuw i skok, a LH oznacza gwint lewoskrętny.
- Normowa seria obejmuje średnice znamionowe od 8 do 300 mm oraz skoki od 1,5 do 44 mm.
- W praktyce najważniejsze są trzy parametry: skok, liczba wejść i klasa tolerancji śruby oraz nakrętki.
- Sama tabela wymiarów nie wystarcza, jeśli element ma pracować jako śruba pociągowa z wymaganiem dokładnego przesuwu.
Jak czytać oznaczenie gwintu trapezowego
Ja zawsze zaczynam od samego symbolu, bo w nim jest najwięcej informacji. Zapis Tr oznacza gwint trapezowy metryczny o profilu symetrycznym, a liczba po nim wskazuje średnicę nominalną w milimetrach. W prostym przykładzie Tr 20×4 mamy średnicę 20 mm i skok 4 mm, a przy zapisie bez dodatkowych dopisków zakłada się gwint jednozwojowy.
Inaczej wygląda zapis wielowchodowy, np. Tr 40×14 (P7) LH. Tutaj wartość po znaku „×” opisuje posuw na jeden obrót, a zapis w nawiasie pokazuje skok. W takim przypadku liczba wejść wynika z dzielenia posuwu przez skok, więc 14 ÷ 7 daje dwa wejścia. Dopisek LH oznacza lewy kierunek gwintu, czyli ruch śruby jest przeciwny do standardowego prawego skrętu.| Fragment oznaczenia | Co oznacza | Przykład |
|---|---|---|
| Tr | Gwint trapezowy metryczny symetryczny | Tr 12×3 |
| 12 | Średnica nominalna w mm | Tr 12×3 |
| 3 | Skok w mm dla gwintu jednozwojowego | Tr 12×3 |
| P7 | Skok przy zapisie wielowchodowym | Tr 40×14 (P7) |
| LH | Gwint lewoskrętny | Tr 40×14 (P7) LH |
W praktyce trzeba też pamiętać o jednym rozróżnieniu: profil symetryczny Tr to nie to samo co gwint niesymetryczny używany w zastosowaniach kierunkowych. Jeśli ktoś wrzuca oba do jednego worka, szybko kończy z błędnym doborem części. Gdy to rozumiesz, tabela przestaje być zbiorem skrótów, a zaczyna działać jako narzędzie projektowe.
Praktyczna tabela najczęściej spotykanych wymiarów
Norma ISO porządkuje szeroką serię średnic i skoków, ale w codziennej pracy najczęściej przewijają się konkretne kombinacje. Poniżej daję wyciąg z rozmiarów, które spotyka się najczęściej w mechanizmach posuwu, napędach i elementach regulacyjnych. To nie jest kompletna dokumentacja tolerancyjna, tylko szybka tabela do orientacji i doboru wstępnego.
| Oznaczenie | Średnica nominalna [mm] | Skok [mm] | Kiedy ma sens |
|---|---|---|---|
| Tr 8×1,5 | 8 | 1,5 | Bardzo małe mechanizmy i precyzyjna regulacja |
| Tr 9×1,5 | 9 | 1,5 | Lekkie układy regulacyjne |
| Tr 9×2 | 9 | 2 | Małe śruby pociągowe z nieco szybszym posuwem |
| Tr 10×1,5 | 10 | 1,5 | Precyzyjne, kompaktowe rozwiązania |
| Tr 10×2 | 10 | 2 | Uniwersalny rozmiar do lekkich napędów |
| Tr 12×2 | 12 | 2 | Małe układy robocze i regulacyjne |
| Tr 12×3 | 12 | 3 | Lekkie śruby pociągowe z większym posuwem |
| Tr 16×2 | 16 | 2 | Jeżeli liczy się dokładność i umiarkowane obciążenie |
| Tr 16×4 | 16 | 4 | Popularny rozmiar do napędów i posuwów przemysłowych |
| Tr 20×4 | 20 | 4 | Większe siły i stabilniejsza praca mechanizmu |
| Tr 22×5 | 22 | 5 | Napędy o wyższym obciążeniu i większym przesuwie |
| Tr 24×5 | 24 | 5 | Mechanizmy podnoszące i elementy posuwu |
| Tr 28×5 | 28 | 5 | Wzmocnione układy regulacyjne |
| Tr 30×6 | 30 | 6 | Cięższe aplikacje i większa wydajność przesuwu |
| Tr 40×7 | 40 | 7 | Duże siły przy wolniejszym, stabilnym ruchu |
| Tr 44×10 | 44 | 10 | Bardzo duży skok i szybki przesuw |
Jeśli patrzysz na tę tabelę projektowo, zwracaj uwagę nie tylko na samą średnicę. W wielu przypadkach o realnym zachowaniu mechanizmu bardziej decyduje skok niż rozmiar nominalny. Im większy skok, tym szybszy ruch, ale też większe zapotrzebowanie na moment. I właśnie tu zaczyna się właściwy dobór, a nie tylko „wybranie ładnie brzmiącego rozmiaru”.
Jak dobrać skok i liczbę wejść do zadania
W praktyce ja dzielę dobór na dwa pytania: ile siły potrzebuję przenieść i jak szybko ma się odbywać ruch. Mniejszy skok daje większą przewagę mechaniczną i zwykle lepiej sprawdza się tam, gdzie potrzebna jest kontrola, precyzja albo duże dociśnięcie. Większy skok przyspiesza przesuw, ale wymaga większego momentu napędowego i częściej oznacza mniejszą samohamowność.
- Mały skok wybieram, gdy ważna jest dokładność, powolny posuw i duża kontrola nad ruchem.
- Duży skok wybieram, gdy liczy się szybszy przebieg roboczy i większy przesuw na obrót.
- Gwint jednozwojowy ma posuw równy skokowi.
- Gwint wielowchodowy ma posuw równy liczbie wejść pomnożonej przez skok.
Przykład jest prosty: Tr 20×4 w wersji jednozwojowej daje 4 mm przesuwu na obrót. Z kolei Tr 40×14 (P7) ma dwa wejścia i 14 mm posuwu na obrót, ale sam skok pozostaje 7 mm. To rozróżnienie jest krytyczne, bo bardzo łatwo pomylić skok z posuwem, a potem zamówić element, który mechanicznie „prawie pasuje”, ale nie pracuje tak, jak trzeba. Gdy to jest już jasne, pozostaje jeszcze jeden temat: tolerancja i pasowanie.
Tolerancje i pasowanie, które decydują o pracy mechanizmu
Sama geometria to dopiero połowa sprawy. Norma dla gwintów trapezowych porządkuje także klasy tolerancji, a w praktyce to one rozstrzygają, czy para śruba-nakrętka będzie pracować lekko, czy zacznie się klinować albo będzie miała zbyt duży luz. Dla gwintów wewnętrznych stosuje się klasy 7H, 8H i 9H, a dla zewnętrznych 7e, 8e, 8c i 9c.
Najprościej ujmując: H oznacza brak odchyłki podstawowej po stronie wewnętrznej, natomiast klasy z literą e lub c mają odchyłki ujemne po stronie zewnętrznej. To nie jest detal do wypełnienia na końcu projektu, tylko parametr wpływający na luz roboczy, trwałość i kulturę pracy. Jeżeli mechanizm ma mieć dokładny przesuw, to zbyt luźne pasowanie popsuje efekt nawet wtedy, gdy średnica i skok są poprawne.
Jest jeszcze ważny wyjątek: system tolerancji z normy nie obejmuje wszystkich śrub o specjalnych wymaganiach dotyczących przesunięcia osiowego, na przykład niektórych śrub pociągowych. W takich zastosowaniach patrzę szerzej niż na samą tabelę wymiarów. Sprawdzam błąd skoku, luz osiowy, materiał nakrętki i sposób smarowania. Bez tego projekt bywa poprawny tylko na papierze.
Dlaczego trapezowy trafia do napędów, a nie do zwykłych połączeń
Gwint trapezowy ma sens tam, gdzie śruba ma przenosić ruch i siłę, a nie tylko dociągać dwie części. W porównaniu z klasycznym gwintem metrycznym o zarysie 60° ma łagodniejszy profil, lepiej znosi pracę jako śruba pociągowa i łatwiej z niego zbudować stabilny mechanizm posuwu. Z mojego punktu widzenia to właśnie dlatego tak często pojawia się w podnośnikach, prasach, imadłach i prowadnicach maszyn.
| Cecha | Gwint trapezowy | Gwint metryczny zwykły |
|---|---|---|
| Kąt zarysu | 30° | 60° |
| Główna rola | Przenoszenie ruchu i obciążenia osiowego | Łączenie elementów |
| Luz roboczy | Często przewidziany w projekcie | Zwykle minimalizowany |
| Typowe zastosowanie | Śruby pociągowe, podnośniki, prasy, imadła | Zwykłe połączenia śrubowe |
| Dobór technologii | Wymaga większej uwagi przy tolerancji i smarowaniu | Najczęściej prostszy i tańszy |
W katalogach możesz jeszcze spotkać profile podobne, ale nieidentyczne, na przykład DIN 103 albo rozwiązania typu ACME. Tego nie traktuję jako zamienników „z automatu”. Przy gwintach napędowych drobiazg w geometrii potrafi zmienić kompatybilność całego układu. Jeśli element ma pracować z nakrętką z innego źródła, porównuję nie tylko średnicę i skok, ale też tolerancję i kierunek skrętu.
Co sprawdzić przed zamówieniem lub obróbką
Gdy zamawiam albo projektuję element z takim gwintem, zawsze przechodzę przez tę samą krótką listę. Dzięki temu nie gubię parametrów, które potem najdrożej wychodzą na produkcji.
- Średnica nominalna i skok zapisane bez skrótów i domysłów.
- Liczba wejść, jeśli gwint ma być wielowchodowy.
- Kierunek, czyli prawy albo lewy.
- Klasa tolerancji śruby i nakrętki.
- Materiał obu elementów, zwłaszcza przy pracy ślizgowej.
- Smarowanie i warunki pracy, bo wpływają na zużycie i luz.
- Obróbka końców oraz długość robocza, jeśli śruba ma wejść do gotowego zespołu.
Najczęstszy błąd jest banalny: ktoś wpisuje sam symbol rozmiaru, a pomija skok, klasę tolerancji albo kierunek. Potem część wygląda dobrze na rysunku, ale nie pasuje do nakrętki, ma za duży luz albo pracuje odwrotnie niż zakładano. Jeśli te kilka parametrów doprecyzujesz od razu, tabela wymiarów staje się realnym wsparciem, a nie tylko ładnym zestawieniem liczb. Właśnie tak podchodziłbym do gwintów trapezowych w praktyce produkcyjnej.
