Przy doborze złączek często wraca pytanie: gwint 1 cal ile to mm? Najkrótsza odpowiedź brzmi: 1 cal to 25,4 mm, ale przy gwintach rurowych nie wystarczy samo przeliczenie jednostek. W praktyce liczy się też standard gwintu, skok oraz to, czy mówimy o średnicy nominalnej, czy rzeczywistym wymiarze zewnętrznym. To właśnie tu najczęściej powstają błędy przy doborze złączek, króćców i armatury.
W tym tekście rozbijam temat na proste części: pokazuję, ile wynosi 1 cal w milimetrach, czym różnią się popularne systemy gwintów oraz jak sprawdzić właściwy rozmiar przed zakupem. Dzięki temu łatwiej uniknąć pomyłki, która potrafi zatrzymać montaż na całej linii.
Najważniejsze liczby i pułapka, która najczęściej myli montażystów
- 1 cal = 25,4 mm, jeśli mówimy o czystej konwersji jednostek.
- W gwincie maszynowym 1 cal zwykle oznacza 25,4 mm średnicy nominalnej, ale w gwintach rurowych to już tylko nazwa rozmiaru.
- Gwint BSP 1" ma najczęściej 11 TPI i średnicę zewnętrzną około 33,249 mm.
- Gwint NPT 1" ma 11,5 TPI i średnicę zewnętrzną około 33,401 mm.
- BSP, BSPT i NPT nie są zamienne bez sprawdzenia standardu i sposobu uszczelnienia.
Co naprawdę oznacza 1 cal w gwincie
Ja zawsze zaczynam od jednego rozróżnienia: cal jako jednostka to co innego niż cal w oznaczeniu gwintu. W pierwszym przypadku chodzi o dokładne 25,4 mm. W drugim najczęściej mamy do czynienia z wymiarem nominalnym, czyli umowną nazwą rozmiaru, a nie prostym opisem średnicy zewnętrznej. W gwincie maszynowym 1 cal zwykle odpowiada 25,4 mm średnicy nominalnej, ale w gwintach rurowych to oznaczenie jest przede wszystkim nazwą systemu.
To szczególnie ważne w gwintach rurowych. Oznaczenie 1" w praktyce opisuje system złączny, który musi pasować do konkretnej normy. Dlatego dwie części opisane jako „1 cal” mogą mieć różny skok, inny kąt profilu i inny sposób uszczelniania. Jeśli pominie się ten detal, łatwo kupić element, który wygląda podobnie, ale nie da się go poprawnie skręcić.
W przypadku elementów złącznych i instalacyjnych nie traktuję więc 1 cala jako „średnicy do wzięcia z linijki”. To raczej punkt wyjścia do identyfikacji standardu. I właśnie od tego zależy, czy dalej patrzymy na BSP, BSPT, NPT, czy jeszcze inny system. To prowadzi prosto do praktycznej odpowiedzi w milimetrach.
Ile to jest w milimetrach w zależności od standardu
Jeśli interesuje cię czysta konwersja jednostek, odpowiedź jest prosta: 1 cal to 25,4 mm. Tyle wynosi dokładny przelicznik. W gwintach rurowych sam ten wynik nie wystarcza jednak do identyfikacji części, bo kluczowe są też średnica zewnętrzna, skok i typ gwintu.

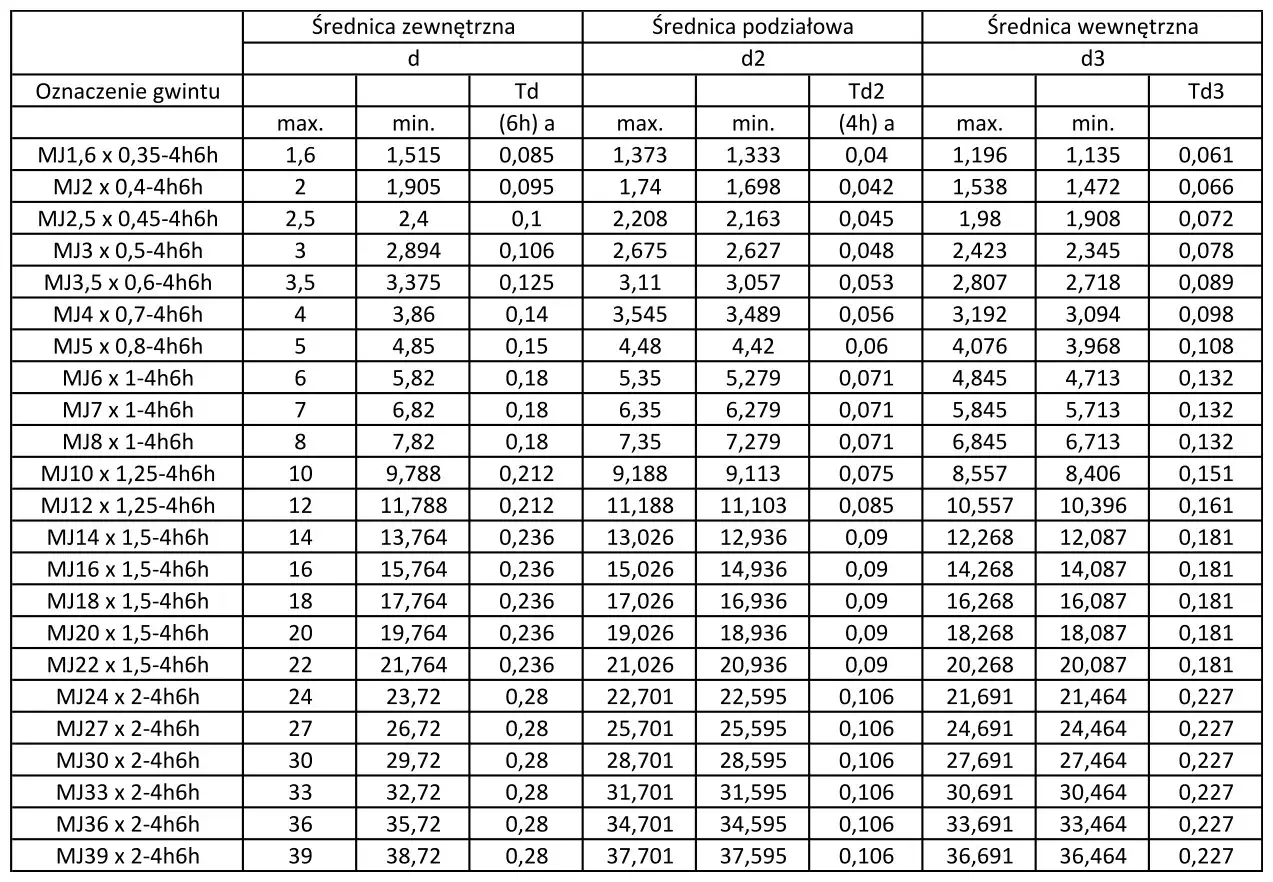

Najczęściej spotykane wartości dla rozmiaru 1" wyglądają tak:
| Standard | Oznaczenie | Średnica zewnętrzna | Skok | Liczba zwojów na cal |
|---|---|---|---|---|
| Przeliczenie jednostek | 1 cal | 25,4 mm | Nie dotyczy | Nie dotyczy |
| BSPP / G | G 1 | 33,249 mm | 2,309 mm | 11 TPI |
| BSPT / R | R 1 | 33,249 mm | 2,309 mm | 11 TPI |
| NPT | 1" NPT | 33,401 mm | 2,209 mm | 11,5 TPI |
Ta tabela pokazuje sedno sprawy: 1-calowy gwint nie ma średnicy 25,4 mm. W praktyce średnica zewnętrzna jest większa, bo 1 cal jest tu nazwą rozmiaru nominalnego. Ja traktuję ten punkt jako najważniejszy filtr na etapie zamawiania części, bo właśnie tu najłatwiej o pomyłkę.
Jeśli chcesz przejść od teorii do zakupu, następnym krokiem jest rozpoznanie konkretnego standardu gwintu. Bez tego nawet poprawnie przeliczony cal nie zagwarantuje zgodności elementów.
BSP, BSPT i NPT nie są tym samym
W praktyce warsztatowej i przemysłowej najczęściej mieszają się trzy oznaczenia: BSPP, BSPT i NPT. Na papierze wszystkie mogą wyglądać podobnie, ale różnią się istotnie, zwłaszcza sposobem uszczelniania.
| System | Charakter gwintu | Uszczelnianie | Typowe zastosowanie | Co warto zapamiętać |
|---|---|---|---|---|
| BSPP / G | Równoległy | Na uszczelce, podkładce lub elemencie czołowym | Instalacje europejskie, armatura, hydraulika | Gwint sam w sobie zwykle nie robi szczelności |
| BSPT / R | Stożkowy | Na gwincie, zwykle z materiałem uszczelniającym | Rurociągi, złączki, armatura procesowa | Ważny jest kierunek i głębokość wkręcenia |
| NPT | Stożkowy | Na gwincie, z pastą lub taśmą uszczelniającą | Rozwiązania amerykańskie, urządzenia importowane | Nie należy go bezmyślnie łączyć z BSP |
Tu właśnie najczęściej pojawia się problem w zakupach: ktoś widzi „1 cal” i zakłada pełną zgodność. Ja tego założenia nie robię, bo różnica między BSP a NPT potrafi wydawać się niewielka, a w montażu robi ogromną różnicę. Nawet jeśli gwinty da się częściowo skręcić, połączenie może nie trzymać szczelności albo ulec uszkodzeniu.
Warto też pamiętać, że BSPP i BSPT mają ten sam rozmiar nominalny, ale inny charakter pracy. Jeden system jest przeznaczony do połączeń z uszczelką, drugi do połączeń na gwincie. To nie detal. To decyzja, która wpływa na cały sposób montażu.
Skoro standardy potrafią się tak różnić, najlepiej od razu przejść do praktycznego sposobu pomiaru. To oszczędza czas i zmniejsza ryzyko zamówienia złej części.
Jak sprawdzić właściwy rozmiar przed zamówieniem
Gdy mam do identyfikacji nieopisany gwint, idę prostą kolejnością. To działa lepiej niż zgadywanie po samej średnicy.
- Sprawdzam średnicę zewnętrzną suwmiarką. W 1-calowych gwintach rurowych spodziewam się wartości około 33 mm, a nie 25,4 mm.
- Odczytuję skok przy pomocy grzebienia gwintowego. Dla BSP 1" będzie to 11 TPI, czyli 2,309 mm, a dla NPT 11,5 TPI, czyli 2,209 mm.
- Oceniam, czy gwint jest stożkowy. Jeśli średnica delikatnie maleje wzdłuż długości, zwykle mamy do czynienia z BSPT lub NPT.
- Sprawdzam sposób uszczelnienia. Jeśli połączenie pracuje na podkładce lub pierścieniu czołowym, zwykle bliżej mu do BSPP niż do gwintu stożkowego.
- Porównuję oznaczenie na elemencie z dokumentacją producenta. Przy armaturze przemysłowej to nadal najszybsza metoda, o ile oznaczenie jest czytelne.
Jeśli dokumentacji nie ma, najlepiej porównać element wzorcowy z nową częścią, zamiast zamawiać tylko po opisie sklepowym. Ten prosty proces zwykle wystarcza, żeby odróżnić podobne rozmiary. Ja traktuję suwmiarkę i grzebień gwintowy jako zestaw obowiązkowy, bo bez nich łatwo wpaść w pułapkę „na oko wygląda dobrze”. A w gwintach „na oko” prawie zawsze kosztuje to dodatkowy czas albo nową część.
Jeśli ktoś pracuje na elementach importowanych, dochodzi jeszcze jedna rzecz: w dokumentacji bywają jednocześnie milimetry i cale, ale dotyczą różnych parametrów. I właśnie tu zaczynają się najczęstsze błędy.
Najczęstsze błędy przy doborze złączek i elementów złącznych
Najbardziej typowy błąd to założenie, że 1 cal w oznaczeniu gwintu = 25,4 mm średnicy zewnętrznej. To skrót myślowy, który w praktyce prowadzi do złych zamówień. W gwintach rurowych 1 cal oznacza klasę rozmiaru, a nie rzeczywisty pomiar od wierzchołka do wierzchołka.
Drugi błąd to łączenie różnych standardów bez sprawdzenia geometrii. BSP i NPT są z pozoru podobne, ale różnią się profilem oraz stożkowaniem. Efekt bywa zdradliwy: element „wkręca się”, ale nie uzyskuje poprawnego docisku, więc połączenie przecieka albo niszczy gwint przy kolejnych próbach montażu.
Trzeci problem dotyczy uszczelnienia. W połączeniach stożkowych nie wystarczy sama siła dokręcenia. Trzeba jeszcze dobrać właściwy materiał uszczelniający i nie przekroczyć momentu, przy którym gwint zaczyna się deformować. W połączeniach płaskich z kolei bez uszczelki albo pierścienia czołowego szczelność może być przypadkowa, a w instalacji przemysłowej to zbyt duże ryzyko.
W praktyce widzę też błąd odwrotny: ktoś ma poprawny standard, ale zły rozmiar nominalny. Dla 1" różnica między niektórymi wariantami nie wydaje się duża, jednak wystarczy, żeby złączka nie weszła do końca lub żeby połączenie pracowało pod naprężeniem. To właśnie dlatego przy elementach złącznych nie opieram decyzji wyłącznie na nazwie handlowej.
Unikanie tych pomyłek nie wymaga specjalistycznego laboratorium, tylko konsekwencji w pomiarze i czytaniu oznaczeń. Na końcu chodzi o to, by rozmiar był zgodny nie tylko „na papierze”, ale też po skręceniu.
Co warto zapamiętać, gdy dobierasz 1-calowy gwint
Najkrótsza praktyczna odpowiedź jest taka: 1 cal to 25,4 mm, ale gwint 1-calowy nie ma takiej średnicy zewnętrznej. W rozmiarach rurowych trzeba patrzeć na standard, skok i sposób uszczelnienia, a dopiero potem na samą nazwę „1 cal”.
Jeśli miałbym zostawić jedną zasadę do codziennej pracy, byłaby bardzo prosta: najpierw identyfikuję standard, potem mierzę średnicę, a dopiero na końcu zamawiam część. Taka kolejność eliminuje większość pomyłek przy złączkach, mufach, nyplach i armaturze gwintowanej.
W praktyce to właśnie rozróżnienie między wymiarem nominalnym a rzeczywistym decyduje, czy element będzie szczelny i zgodny z instalacją. Gdy trzymasz się tej zasady, odpowiedź na pytanie o 1 cal przestaje być teoretyczna i zaczyna naprawdę pomagać przy montażu.
