Przy zakupie złączki, nypla albo śruby samo oznaczenie 3/4 cala nie zawsze mówi, jaką średnicę pokaże suwmiarka. W tym artykule wyjaśniam, kiedy wynik wynosi 1,905 cm, a kiedy dla gwintu rurowego 3/4 cala trzeba przyjąć około 2,64 cm. Pokazuję też różnice między BSP, NPT i gwintami calowymi do śrub, aby łatwiej dobrać właściwy element.
Najważniejsze informacje o wymiarze gwintu 3/4 cala
- 3/4 cala jako długość to dokładnie 1,905 cm, czyli 19,05 mm.
- Gwint rurowy G 3/4 BSP ma zewnętrzną średnicę około 2,644 cm.
- Gwint 3/4 NPT ma średnicę zewnętrzną około 2,667 cm i jest stożkowy.
- W przypadku śruby zapis 3/4-10 UNC oznacza średnicę nominalną 1,905 cm oraz 10 zwojów na cal.
- Oznaczenie 3/4 cala jest często rozmiarem nominalnym, a nie rzeczywistą średnicą mierzonego elementu.
Gwint 3/4 cala ile to cm po właściwym przeliczeniu
Najprostsze przeliczenie wygląda tak: 1 cal ma 2,54 cm, więc 3/4 cala to 2,54 × 0,75, czyli 1,905 cm. W milimetrach daje to 19,05 mm. Taki wynik dotyczy jednak długości albo nominalnej średnicy gwintu przeznaczonego do elementów mechanicznych, na przykład śruby 3/4-10 UNC.
W hydraulice sytuacja jest inna. Oznaczenie G 3/4 odnosi się do rurowego gwintu BSPP, którego zewnętrzna średnica wynosi około 26,44 mm, czyli 2,644 cm. Różnica względem prostego przeliczenia cala nie jest błędem. Wynika z historycznego, nominalnego oznaczania średnic rur.
Dlatego przed zakupem nie ograniczam się do pomnożenia 3/4 przez 2,54. Najpierw sprawdzam, czy chodzi o gwint rurowy, gwint do śruby, czy konkretny standard, taki jak NPT albo UNC.
Dlaczego gwint rurowy 3/4 cala ma ponad 2,6 cm
W oznaczeniach rurowych rozmiar 3/4 cala nie opisuje bezpośrednio średnicy zewnętrznej gwintu. To przede wszystkim rozmiar nominalny przewodu, powiązany z dawną średnicą wewnętrzną rury i jej grubością ścianki. Współczesna rura może mieć inną średnicę wewnętrzną, ale złączka nadal będzie oznaczona jako 3/4 cala.
Dla walcowego gwintu G 3/4 BSP najważniejsze dane techniczne wyglądają następująco:
| Parametr | Wartość |
|---|---|
| Oznaczenie | G 3/4 |
| Typ gwintu | BSPP, czyli gwint rurowy walcowy |
| Średnica zewnętrzna | 26,44 mm, czyli 2,644 cm |
| Liczba zwojów | 14 zwojów na cal |
| Skok gwintu | około 1,814 mm |
| Profil | 55 stopni |
Ta tabela jest szczególnie przydatna przy pomiarze złączki. Jeśli suwmiarka pokazuje około 26,4 mm, a grzebień do gwintów wskazuje 14 TPI, prawdopodobnie masz do czynienia z G 3/4. Sam pomiar średnicy nie wystarczy, bo podobny wynik może dać również inny standard rurowy.
3/4 cala w śrubach i gwintach maszynowych
W elementach złącznych zapis 3/4 cala zwykle oznacza nominalną średnicę zewnętrzną równą 19,05 mm. Najczęściej spotykany wariant z grubym zarysem to 3/4-10 UNC. Liczba 10 informuje, że na jednym calu długości znajduje się 10 zwojów, a skok wynosi 2,54 mm.
Można spotkać także oznaczenie 3/4-16 UNF. Średnica pozostaje taka sama, ale gwint ma drobniejszy skok, wynoszący około 1,588 mm. Te warianty nie są zamienne, mimo że oba mają średnicę 3/4 cala.

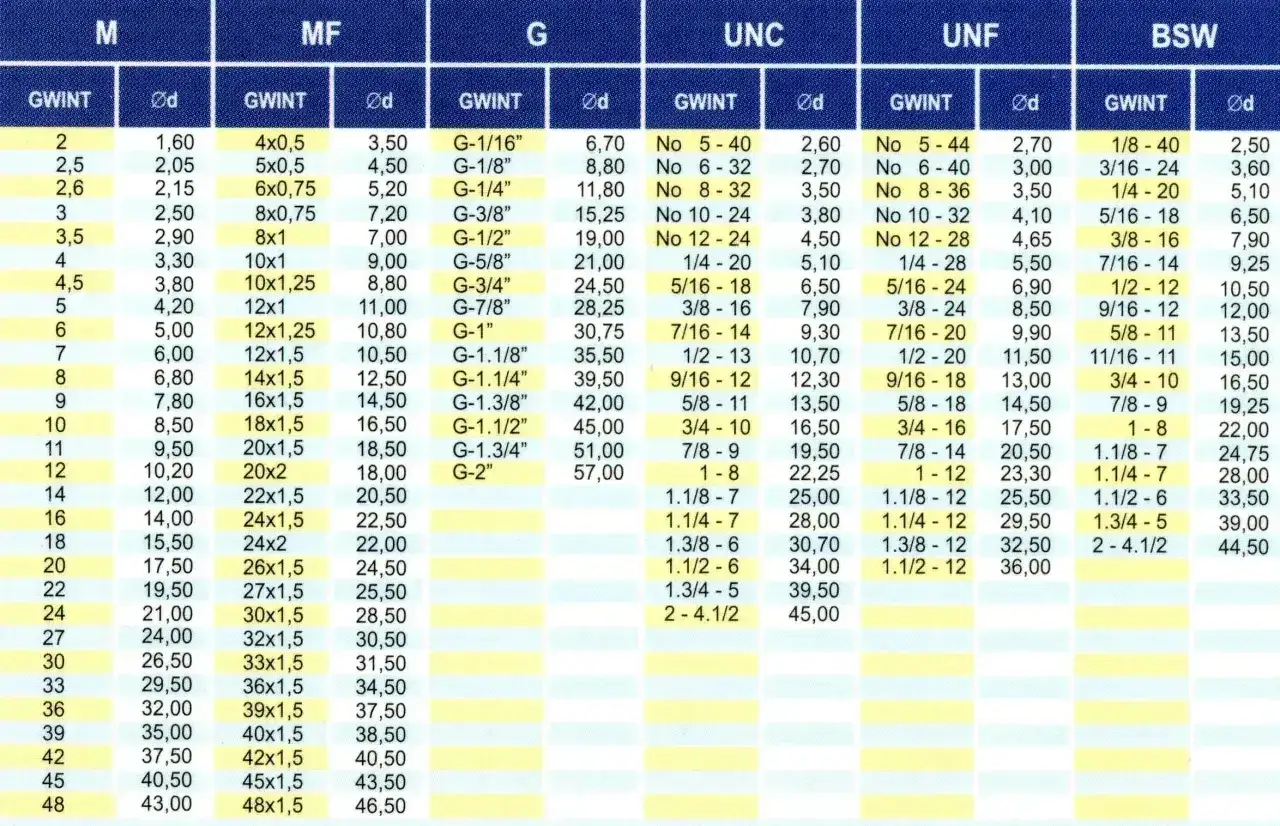

| Oznaczenie | Średnica nominalna | Skok | Zastosowanie |
|---|---|---|---|
| 3/4-10 UNC | 19,05 mm, 1,905 cm | 2,54 mm | Gwint calowy zunifikowany, zarys gruby |
| 3/4-16 UNF | 19,05 mm, 1,905 cm | 1,588 mm | Gwint calowy zunifikowany, zarys drobny |
| G 3/4 BSP | 26,44 mm, 2,644 cm | 1,814 mm | Instalacje rurowe i hydrauliczne |
| 3/4 NPT | około 26,67 mm, 2,667 cm | 1,814 mm | Stożkowe instalacje rurowe |
Z mojego punktu widzenia właśnie pomylenie śruby 3/4 UNC z gwintem rurowym G 3/4 powoduje najwięcej błędów zakupowych. Różnica średnicy przekracza 7 mm, więc tych elementów nie da się traktować jako odpowiedników.
G 3/4 BSP a 3/4 NPT to nie ten sam gwint
Gwinty BSP i NPT mogą wyglądać podobnie, ale różnią się profilem, standardem i sposobem dopasowania. G 3/4 BSPP jest gwintem walcowym, czyli jego średnica pozostaje stała na całej długości. NPT jest gwintem stożkowym i z każdym kolejnym zwojem zmienia swoją średnicę.
W praktyce oba warianty mają 14 zwojów na cal, lecz nie oznacza to pełnej zamienności. Różny kąt profilu oraz odmienne zasady uszczelniania mogą prowadzić do nieszczelności, uszkodzenia złącza albo zatarcia gwintu.
- G 3/4 BSPP zwykle uszczelnia się na podkładce, uszczelce czołowej lub pierścieniu O-ring.
- R 3/4 BSPT ma stożkowy gwint rurowy według rodziny BSP i uszczelnia się na połączeniu gwintowym.
- 3/4 NPT również jest stożkowy, ale należy do amerykańskiego standardu rurowego.
- M26 lub M27 nie są automatycznymi zamiennikami dla G 3/4, nawet jeśli średnica wygląda podobnie.
Przy instalacji hydraulicznej sprawdzam zawsze oznaczenie na korpusie, dokumentację producenta albo rodzaj istniejącej złączki. Próba „dopasowania na siłę” zwykle kończy się tym, że połączenie trzyma mechanicznie, ale zaczyna przepuszczać pod ciśnieniem.
Jak zmierzyć gwint 3/4 cala bez zgadywania

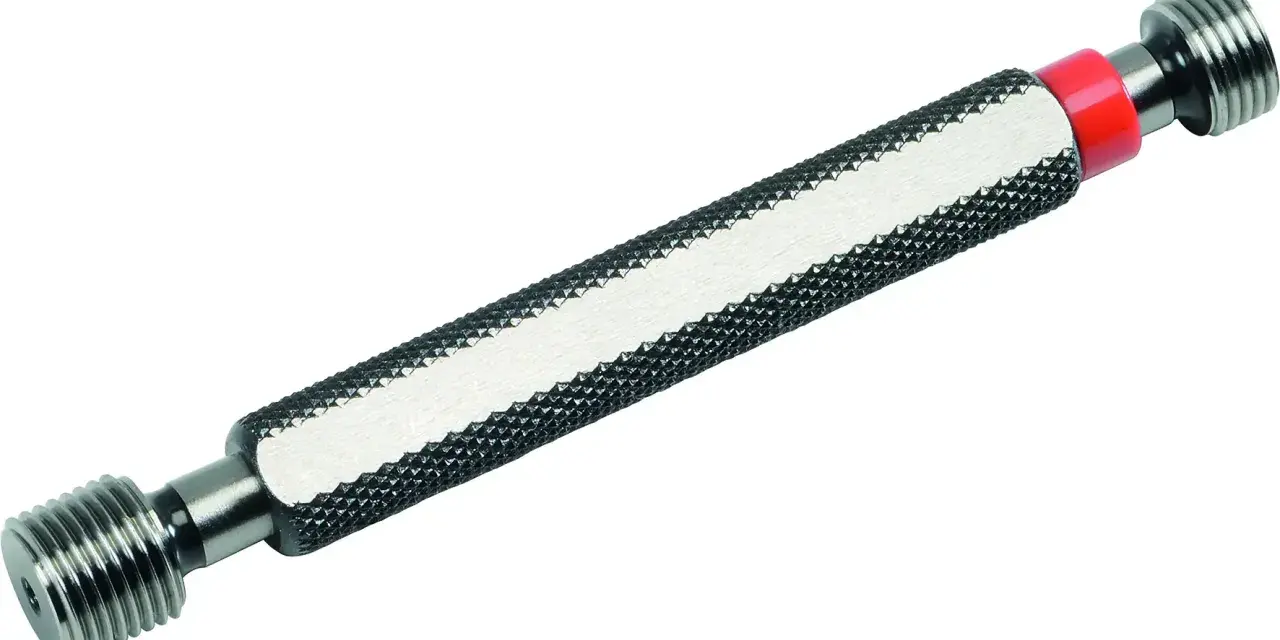

Do szybkiej identyfikacji wystarczy suwmiarka i, najlepiej, sprawdzian do gwintów. Pomiar warto wykonać na czystym, nieuszkodzonym zwoju, ponieważ farba, korozja lub resztki uszczelniacza potrafią zmienić wynik o kilka dziesiątych milimetra.
- Zmierz średnicę zewnętrzną gwintu męskiego albo średnicę wewnętrzną gwintu żeńskiego.
- Sprawdź, czy gwint jest walcowy, czy zwęża się w kierunku końca.
- Policz zwoje na odcinku jednego cala albo zmierz skok w milimetrach.
- Porównaj wynik z oznaczeniem na elemencie, katalogiem lub tabelą danego standardu.
- Dobierz nie tylko średnicę, lecz także typ gwintu i sposób uszczelnienia.
Jeżeli otrzymasz około 26,4 mm i 14 TPI, masz mocną przesłankę za G 3/4 BSP. Wynik około 19,05 mm pasuje natomiast do gwintu śruby 3/4 cala, ale nadal trzeba ustalić, czy jest to UNC, UNF lub inny wariant.
Najczęstszy błąd polega na mierzeniu średnicy wewnętrznej rury i porównywaniu jej z nazwą gwintu. W rurze o rozmiarze 3/4 cala średnica wewnętrzna zależy od grubości ścianki, dlatego nie musi wynosić ani 1,905 cm, ani 2,644 cm.
Co sprawdzić przed kupnem zamiennika
Przed zamówieniem elementu zapisuję pełne oznaczenie, na przykład G 3/4 żeński, R 3/4 albo 3/4-10 UNC. Samo „3/4 cala” jest zbyt ogólne i w sklepie może prowadzić do wyboru części o zupełnie innym przeznaczeniu.
W instalacji trzeba jeszcze uwzględnić materiał, ciśnienie robocze, temperaturę oraz medium. Złączka odpowiednia do wody może nie nadawać się do oleju hydraulicznego, pary czy sprężonego powietrza. Różnicę robi także uszczelnienie, ponieważ podkładka do gwintu walcowego nie zastąpi prawidłowo dobranej taśmy lub uszczelniacza dla gwintu stożkowego.
Jeśli nie ma pewności co do standardu, najbezpieczniej kupić adapter opisany pełnym symbolem, a nie element wybrany wyłącznie na podstawie podobnej średnicy. Milimetr różnicy na średnicy nie przesądza o kompatybilności, jeśli nie zgadzają się skok, profil i geometria gwintu.
Jedna nazwa, kilka realnych wymiarów
Odpowiedź zależy od tego, co oznacza „3/4 cala”. Jako zwykłe przeliczenie długości jest to 1,905 cm. Dla rurowego G 3/4 trzeba przyjąć około 2,644 cm średnicy zewnętrznej, a dla 3/4 NPT około 2,667 cm.
Przy śrubach sprawdź dodatkowo liczbę zwojów na cal, na przykład 10 UNC lub 16 UNF. Przy złączkach hydraulicznych potwierdź standard BSP albo NPT i sposób uszczelniania. Taki krótki zestaw kontroli zwykle wystarcza, aby uniknąć kosztownej pomyłki i dobrać element, który będzie pasował nie tylko „na oko”, ale również pod obciążeniem.
