Gwinty calowe bez zgadywania - jak rozpoznać UNC i UNF

Jedna źle odczytana kreska na suwmiarce potrafi unieruchomić maszynę na wiele godzin. Wymiary calowe dotyczą nie tylko średnicy śruby, lecz także skoku gwintu, liczby zwojów na cal i standardu wykonania. Poniżej pokazuję, jak czytać oznaczenia, przeliczać cale na milimetry oraz dobrać właściwy gwint lub element złączny bez zgadywania.

Co naprawdę oznacza calowy wymiar gwintu

W elementach złącznych cal nie opisuje zawsze rzeczywistej wartości zmierzonej na wierzchołkach zwoju. Najczęściej jest to średnica nominalna, czyli rozmiar przypisany do konkretnej serii gwintu. Dlatego śruba oznaczona jako 1/4 cala nie musi po pomiarze mieć dokładnie 6,350 mm.

Przeliczenie podstawowe jest proste. Zgodnie z definicją stosowaną przez NIST 1 cal = 25,4 mm, a więc średnicę w calach mnożymy przez 25,4. W drugą stronę wartość w milimetrach dzielimy przez 25,4.

Największe nieporozumienie dotyczy skoku. W systemie metrycznym podaje się go jako odległość między zwojami, na przykład M8 × 1,25. W systemie calowym częściej stosuje się TPI, czyli liczbę zwojów na cal. Im większa liczba TPI, tym drobniejszy gwint.

Skok w milimetrach można obliczyć ze wzoru 25,4 ÷ TPI. Dla gwintu 1/4-20 będzie to 1,27 mm, natomiast dla 1/4-28 już około 0,907 mm. Oba gwinty mają podobną średnicę, ale nie wolno łączyć ich ze sobą.

Przeczytaj również: Otwór pod M5 - Jaka średnica? Przelotowy vs. Gwintowany

Jak czytać oznaczenie 1/4-20 UNC

• 1/4 oznacza nominalną średnicę gwintu w calach.
• 20 oznacza 20 zwojów na cal.
• UNC wskazuje serię gwintu zgrubnego.

W dokumentacji można spotkać także zapis z klasą pasowania, na przykład 1/4-20 UNC-2A. Litera A oznacza gwint zewnętrzny, a B wewnętrzny. Klasa 2 jest typowym rozwiązaniem ogólnego zastosowania, natomiast klasa 3 zapewnia dokładniejsze, ciaśniejsze pasowanie.

UNC, UNF oraz gwinty rurowe nie oznaczają tego samego

Najczęściej spotykane gwinty ujednolicone określa norma ASME B1.1. W jej ramach występują między innymi serie UNC, UNF i UNEF. Różnią się przede wszystkim liczbą zwojów na cal, a więc także skokiem i zachowaniem połączenia.

W praktyce to właśnie pomylenie gwintu śrubowego z rurowym powoduje najdroższe błędy. NPT i BSPT mogą wyglądać podobnie, ale mają inny kąt profilu i inną geometrię. Wkręcenie jednego w drugi może dać pozornie poprawne połączenie, które zacznie przeciekać albo uszkodzi gwint.

Podobnej ostrożności wymaga rozróżnienie BSPP i BSPT. Pierwszy jest równoległy, drugi stożkowy. Jeżeli producent podaje oznaczenie G1/2, nie należy automatycznie zastępować go elementem R1/2 lub NPT 1/2.

Jak rozpoznać gwint calowy po pomiarze

1. Zmierz średnicę zewnętrzną śruby w kilku miejscach. Zapisz wynik w milimetrach i porównaj z najbliższym wymiarem nominalnym w calach.

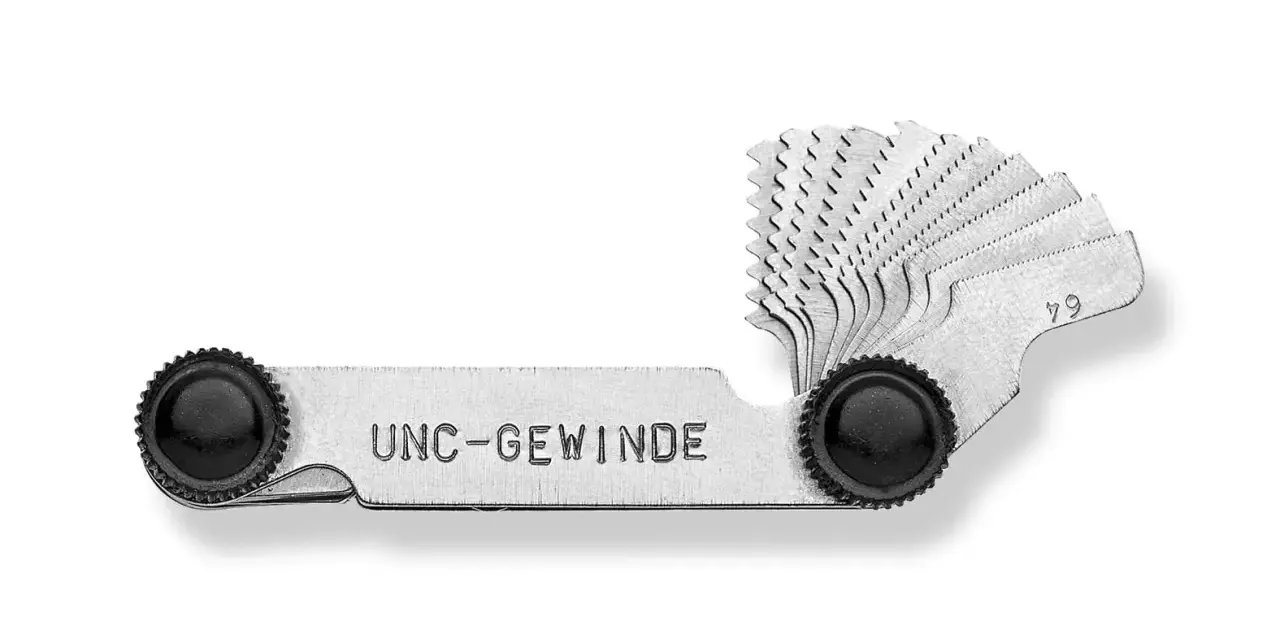

2. Sprawdź TPI za pomocą sprawdzianu grzebieniowego. Jeśli go nie masz, zmierz długość odcinka obejmującego kilka zwojów, choć ta metoda jest mniej dokładna.
3. Ustal serię gwintu. Dla tej samej średnicy porównaj, czy pasuje UNC, UNF, UNEF albo inny standard.
4. Sprawdź kształt. Gwint równoległy i stożkowy wymagają innego podejścia, szczególnie w hydraulice i pneumatyce.
5. Zweryfikuj nakrętką lub wzorcem, ale bez używania siły. Jeżeli element zatrzymuje się po jednym lub dwóch obrotach, prawdopodobnie nie jest właściwie dobrany.

Przykład jest prosty. Pomiar około 6,3 mm może sugerować 1/4 cala, lecz trzeba jeszcze rozróżnić 1/4-20 UNC od 1/4-28 UNF. Gdy grzebień pokaże 20 TPI, mamy do czynienia z pierwszym wariantem, a gdy 28 TPI, z drugim.

Przy demontażu uszkodzonego połączenia sprawdzam również kierunek gwintu. Standardowe elementy mają gwint prawy, ale w wentylatorach, wrzecionach, sprzęgłach i układach obrotowych może wystąpić gwint lewy oznaczany często jako LH.

Najczęściej spotykane rozmiary UNC i UNF

Poniższa tabela obejmuje popularne rozmiary elementów złącznych. Wartości w milimetrach są przeliczeniem średnicy nominalnej, a nie gwarantowanym wynikiem pomiaru gotowej śruby.

Gwint zgrubny nie jest po prostu „gorszą” wersją drobnozwojnego. Ma większą głębokość zwoju i szybciej się montuje, dlatego dobrze sprawdza się w typowych konstrukcjach oraz tam, gdzie gwint może być narażony na zabrudzenie. UNF daje więcej zwojów na tej samej długości, co bywa korzystne przy regulacji i uzyskaniu większej powierzchni zazębienia.

Wybór zależy jednak od materiału, długości zazębienia, obciążenia i wymagań producenta. Nie zmieniałbym UNC na UNF tylko dlatego, że drobny gwint wydaje się bardziej precyzyjny. W gotowej maszynie najważniejsza jest zgodność z dokumentacją i elementem współpracującym.

Błędy, przez które calowe połączenie nie działa

Najczęściej ktoś rozpoznaje wyłącznie średnicę i kupuje pierwszy element o podobnym rozmiarze. To błąd porównywalny z doborem klucza tylko na podstawie koloru. Średnica, TPI, profil i kierunek gwintu muszą tworzyć jeden zgodny zestaw.

• Łączenie M6 z 1/4 cala. Średnice są zbliżone, ale skoki najczęściej się różnią, więc połączenie może zniszczyć gwint.
• Pomylenie 1/4-20 UNC z 1/4-28 UNF. To ten sam wymiar nominalny, lecz inna liczba zwojów na cal.
• Wymiana NPT na BSP. Podobny wygląd nie oznacza zgodności uszczelnienia.
• Ignorowanie klasy pasowania. W zastosowaniach precyzyjnych klasa 2 może nie zapewnić wymaganej dokładności, a klasa 3 może utrudnić montaż.
• Pomiar długości w niewłaściwy sposób. W większości śrub z łbem długość mierzy się od powierzchni pod łbem do końca trzpienia. Dla śrub z łbem stożkowym pomiar zwykle obejmuje całą długość.
• Brak kontroli materiału i klasy wytrzymałości. Zgodny gwint nie gwarantuje jeszcze bezpiecznego połączenia.

Przy wymianie elementu w maszynie zapisuję pełne oznaczenie, nie samo „pół cala”. Powinno ono obejmować średnicę, TPI, serię, długość, klasę oraz materiał, a w razie potrzeby także powłokę i kierunek gwintu.

Dobry dobór zaczyna się od pełnego oznaczenia

W praktyce najlepiej zachować stary element jako wzorzec, wykonać zdjęcie oznaczeń i sprawdzić dokumentację urządzenia. Taka minuta dodatkowej kontroli jest zwykle tańsza niż naprawa zerwanego gwintu, nieszczelnej instalacji albo przestoju całej linii.
