Gdy trzeba ustalić, jak zmierzyć gwint calowy, sama suwmiarka zwykle nie wystarczy. Trzeba sprawdzić średnicę zewnętrzną, liczbę zwojów na cal oraz rodzaj standardu, bo podobnie wyglądające gwinty UNC, UNF, BSP i NPT nie zawsze są ze sobą zgodne. Poniżej pokazuję praktyczną procedurę, przykłady wymiarów i błędy, przez które łatwo dobrać niewłaściwą śrubę albo złączkę.
Trzy pomiary wystarczą, aby poprawnie rozpoznać większość gwintów calowych
- Średnicę mierz na wierzchołkach zwojów, najlepiej suwmiarką.
- Skok określ grzebieniem do gwintów albo przez policzenie zwojów na odcinku 1 cala.
- TPI oznacza liczbę zwojów na cal, a nie odległość między zwojami.
- UNC i UNF mają zwykle profil 60°, natomiast BSP ma profil Whitwortha 55°.
- Przy gwintach rurowych sama średnica nominalna bywa myląca, dlatego sprawdź także stożkowość i tabelę standardu.
Co dokładnie trzeba zmierzyć przed rozpoznaniem gwintu
W pierwszej kolejności ustalam, czy mam do czynienia z gwintem zewnętrznym, na przykład na śrubie lub króćcu, czy wewnętrznym, wykonanym w nakrętce albo korpusie. Przy gwincie zewnętrznym najłatwiej zmierzyć średnicę nominalną. Przy wewnętrznym pomiar suwmiarką jest mniej pewny, bo szczęki nie dochodzą do wierzchołków zwojów.
Do podstawowej identyfikacji wystarczą trzy narzędzia. Ja używam suwmiarki, grzebienia do gwintów i tabeli gwintów. Przy elementach zużytych, zabrudzonych lub uszkodzonych przydaje się dodatkowo lupa, szczotka mosiężna oraz sprawdzian trzpieniowy lub pierścieniowy.
- Suwmiarka służy do pomiaru średnicy zewnętrznej albo przybliżonej średnicy wewnętrznej.
- Grzebień do gwintów pozwala dopasować skok w TPI, czyli Threads Per Inch.
- Tabela pomaga odróżnić podobne rozmiary i standardy.
- Sprawdzian potwierdza wynik w zastosowaniach produkcyjnych i serwisowych.
Element trzeba wcześniej oczyścić z farby, rdzy, oleju i uszczelniacza. Nawet cienka warstwa zabrudzenia może zmienić odczyt o kilka dziesiątych milimetra, a to wystarczy, aby pomylić na przykład 1/4-20 UNC z 1/4-28 UNF.
Jak zmierzyć gwint zewnętrzny krok po kroku
Pomiar średnicy
Szczęki suwmiarki przykładam prostopadle do osi elementu i mierzę największy wymiar, czyli od wierzchołka zwoju do wierzchołka po przeciwnej stronie. Dla śruby opisanej jako 1/4 cala wynik powinien być zbliżony do 6,35 mm, choć rzeczywisty wymiar może być nieco mniejszy ze względu na tolerancję wykonania.
Nie mierzę średnicy na dnie bruzdy. Taki odczyt będzie odpowiadał innemu parametrowi i może prowadzić do błędnego dopasowania. Przy zużytym gwincie warto zmierzyć element w kilku miejscach, ponieważ nierówny wynik wskazuje na starcie wierzchołków albo odkształcenie.
Ustalenie liczby zwojów na cal
Najwygodniej przyłożyć odpowiednie listki grzebienia do gwintu. Ząbki powinny przylegać na całej długości, bez prześwitów i kołysania. Oznaczenie na listku, na przykład 20, 24 albo 28, oznacza liczbę zwojów na jednym calu.
Gdy nie mam grzebienia, mogę zmierzyć odcinek kilku zwojów. Jeżeli odległość między 20 kolejnymi odstępami wynosi 25,4 mm, mamy 20 TPI. Przy pomiarze w milimetrach działa prosty wzór:
skok w milimetrach = 25,4 ÷ TPI
| TPI | Przybliżony skok | Przykładowe zastosowanie |
|---|---|---|
| 13 | 1,954 mm | częsty gwint UNC 1/2 cala |
| 16 | 1,588 mm | częsty gwint UNC 3/8 cala |
| 20 | 1,270 mm | 1/4-20 UNC lub 1/2-20 UNF |
| 24 | 1,058 mm | częsty gwint UNF 5/16 cala |
| 28 | 0,907 mm | 1/4-28 UNF albo wybrane gwinty rurowe |
W praktyce liczę odstępy między zwojami, nie same wierzchołki. To drobny szczegół, ale przy krótkim fragmencie gwintu może zmienić wynik o jedną podziałkę.
Sprawdzenie oznaczenia
Po pomiarze porównuję średnicę i TPI z tabelą. Przykładowo średnica około 6,35 mm oraz 20 TPI wskazuje na 1/4-20 UNC, a ta sama średnica przy 28 TPI na 1/4-28 UNF. Różnica jest niewielka wizualnie, lecz nakrętki nie można bezpiecznie zamieniać.
UNC, UNF, BSP i NPT wymagają innej interpretacji
Określenie „gwint calowy” obejmuje kilka rodzin standardów. W elementach złącznych najczęściej spotyka się UNC, czyli gwint zunifikowany zgrubny, oraz UNF, czyli gwint zunifikowany drobnozwojny. Oba mają zwykle kąt zarysu 60°, ale różnią się liczbą zwojów na cal.
| Oznaczenie | Średnica nominalna | TPI UNC | TPI UNF |
|---|---|---|---|
| 1/4 cala | 6,35 mm | 20 | 28 |
| 5/16 cala | 7,94 mm | 18 | 24 |
| 3/8 cala | 9,53 mm | 16 | 24 |
| 1/2 cala | 12,70 mm | 13 | 20 |
BSP i NPT są często stosowane w hydraulice, pneumatyce i instalacjach rurowych. Tu rozmiar zapisany w calach nie zawsze odpowiada zmierzonej średnicy zewnętrznej. Przykładowo gwint rurowy BSP 1/2 ma średnicę zewnętrzną około 20,96 mm, a nie 12,7 mm.
BSP ma profil Whitwortha o kącie 55°. NPT jest stożkowy i ma profil 60°, dlatego sama liczba zwojów nie wystarczy do pewnego rozpoznania. Dwa gwinty mogą mieć podobną średnicę i TPI, ale różnić się kątem, stożkiem oraz sposobem uszczelnienia.
| Standard | Typ | Przykład | Co jeszcze sprawdzić |
|---|---|---|---|
| UNC | zewnętrzny lub wewnętrzny, zgrubny | 1/2-13 | średnicę i TPI |
| UNF | zewnętrzny lub wewnętrzny, drobnozwojny | 3/8-24 | średnicę i TPI |
| BSP/G | rurowy walcowy | G 1/2, 14 TPI | średnicę, profil 55° i uszczelnienie |
| NPT | rurowy stożkowy | 1/2 NPT, 14 TPI | stożkowość i profil 60° |
To właśnie tutaj najczęściej pojawia się kosztowna pomyłka. Złączka może dać się wkręcić o kilka obrotów, lecz nie oznacza to zgodności. Opór, zacinanie albo wyczuwalny luz są sygnałem, aby przerwać montaż, a nie mocniej dokręcać element.

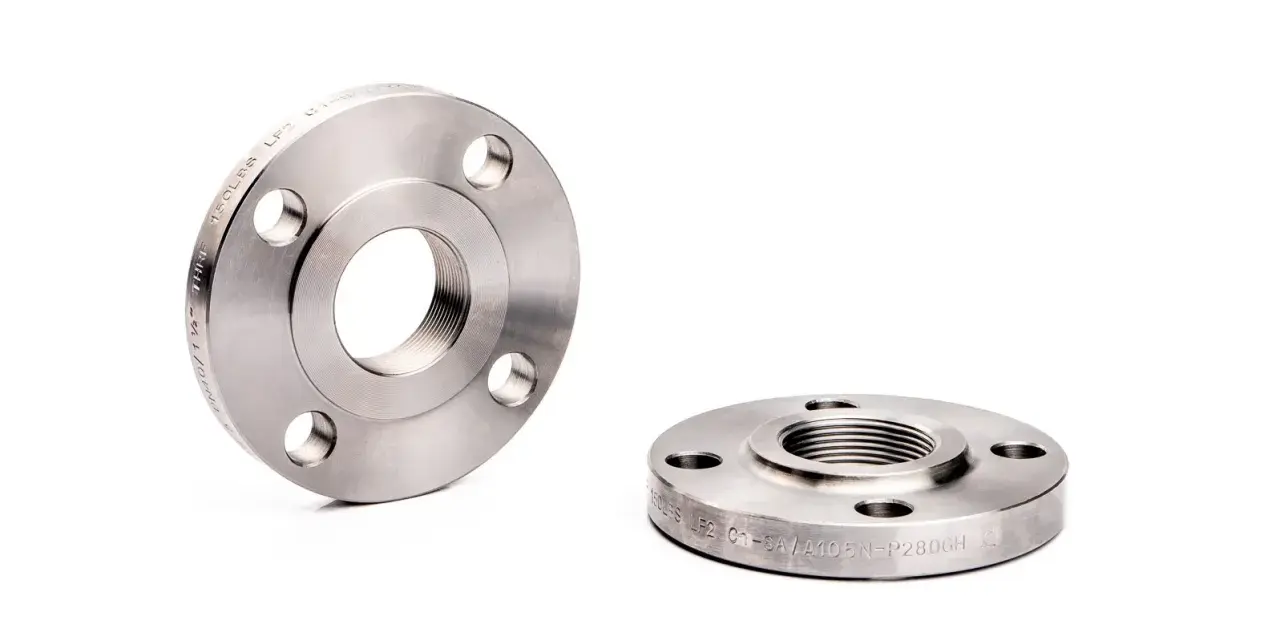

Pomiar gwintu wewnętrznego jest trudniejszy
Przy nakrętce lub otworze gwintowanym suwmiarką można zmierzyć jedynie przybliżoną średnicę. Szczęki dotykają wtedy dna zarysu, więc wynik jest mniejszy od średnicy nominalnej. Taki pomiar traktuję jako wskazówkę, a nie ostateczne potwierdzenie.
Najpraktyczniejsza metoda polega na użyciu kilku znanych wzorców. Wybieram śrubę lub trzpień o podejrzewanym rozmiarze i wkręcam go ręcznie, bez klucza. Prawidłowy element powinien przejść przez cały użyteczny odcinek płynnie, bez luzu bocznego i bez klinowania.
W produkcji stosuje się sprawdziany GO i NO-GO. Sprawdzian GO powinien wejść w granicach określonych dla danego standardu, natomiast NO-GO nie powinien przejść zbyt głęboko. To rozwiązanie jest znacznie pewniejsze niż próba dopasowania przypadkowej śruby.
Przeczytaj również: Gwint M5 - Kompletny przewodnik po wymiarach i zastosowaniach
Co zrobić, gdy gwint jest uszkodzony
Jeżeli pierwsze zwoje są zgniecione, pomiar przy samym końcu będzie niewiarygodny. Szukam wtedy najlepiej zachowanego fragmentu i porównuję wynik w dwóch lub trzech miejscach. Przy głębokiej korozji lepiej użyć sprawdzianu albo oddać część do identyfikacji niż dobierać element wyłącznie na podstawie średnicy.
Nie próbuję też „naprawiać” niepasującego połączenia przez przegwintowanie nakrętki. Taki zabieg może chwilowo usunąć opór, ale osłabia zarys i zwiększa ryzyko zerwania gwintu pod obciążeniem.
Najczęstsze błędy przy identyfikacji
- Pomiar średnicy w milimetrach i automatyczne uznanie, że gwint jest metryczny. Niektóre rozmiary calowe są bardzo zbliżone do metrycznych.
- Liczenie zwojów bez przyrządu na zbyt krótkim odcinku. Jeden pominięty zwój całkowicie zmienia wynik.
- Mylenie TPI ze skokiem. W gwincie calowym 20 TPI oznacza odstęp 1,27 mm, a nie 20 mm.
- Traktowanie rozmiaru BSP jak rzeczywistej średnicy. Oznaczenie 1/2 cala dotyczy nominalnego rozmiaru rury.
- Łączenie BSP z NPT tylko dlatego, że mają podobną średnicę i liczbę zwojów.
- Dokręcanie na siłę elementu, który zatrzymał się po kilku obrotach.
Największą różnicę robi u mnie kolejność pomiaru. Najpierw czyszczę element, później sprawdzam średnicę, potem TPI, a dopiero na końcu wybieram standard z tabeli. Odwrócenie tej kolejności sprzyja zgadywaniu na podstawie wyglądu.
Jak potwierdzić wynik przed zamówieniem części
Przed zakupem zapisuję pełne oznaczenie, a nie tylko wynik w rodzaju „około pół cala”. Dla śruby będzie to na przykład 1/2-13 UNC, dla złączki rurowej natomiast G 1/2 albo 1/2 NPT. Do oznaczenia dopisuję, czy gwint jest zewnętrzny, wewnętrzny, walcowy czy stożkowy.
Jeśli element ma pracować w hydraulice lub przy wysokim ciśnieniu, sprawdzam także sposób uszczelnienia. Gwint może służyć tylko do połączenia mechanicznego, jak w UNC i UNF, albo jednocześnie współpracować z uszczelką, stożkiem lub taśmą uszczelniającą.
Gdy wynik nie jest jednoznaczny, porównuję część z tabelą dwóch najbardziej prawdopodobnych standardów i wykonuję próbę z właściwym wzorcem. Dwa niezależne potwierdzenia, na przykład grzebień oraz zgodna nakrętka, są w warsztacie znacznie cenniejsze niż bardzo dokładny odczyt jednej wartości.
Dobry pomiar zaczyna się od rozpoznania standardu
Do zwykłej śruby wystarczy najczęściej średnica, TPI i rozróżnienie UNC od UNF. Przy złączkach rurowych trzeba dodać profil, walcowość lub stożkowość oraz sposób uszczelnienia. Taki komplet informacji pozwala uniknąć sytuacji, w której element wygląda podobnie, lecz połączenie szybko traci szczelność albo niszczy gwint.
Moja praktyczna zasada jest prosta: nie zamawiam części na podstawie samej średnicy. Czyszczę gwint, mierzę go w kilku miejscach, dopasowuję skok grzebieniem i sprawdzam wynik w tabeli właściwego standardu. Przy odpowiedzialnych połączeniach kończę próbą sprawdzianem lub zgodnym wzorcem, bo kilka minut dodatkowej kontroli jest tańsze niż wymiana uszkodzonej złączki, nakrętki albo całego korpusu.
