Jaki otwór pod gwint M12? Wiertło 10,2 mm i inne wymiary

Przy przygotowaniu otworu pod śrubę M12 najłatwiej pomylić średnicę nominalną śruby ze średnicą wiertła. Dla standardowego gwintu M12 x 1,75 potrzebne jest wiertło 10,2 mm, ale przy drobniejszych skokach wymiar będzie inny. Poniżej podaję konkretne średnice, różnicę między otworem gwintowanym i przelotowym oraz praktyczne zasady poprawnego wykonania gwintu.

Jaki otwór pod gwint M12 wybrać dla standardowego skoku

Jeżeli na rysunku lub opakowaniu widnieje samo oznaczenie M12, zwykle chodzi o gwint zwykły M12 x 1,75. W takim przypadku przed gwintowaniem należy wykonać otwór o średnicy 10,2 mm. Średnica 12 mm dotyczy wymiaru nominalnego gwintu zewnętrznego, a nie otworu, w którym ma powstać gwint wewnętrzny.

Najprostsza reguła orientacyjna polega na odjęciu skoku od średnicy nominalnej. Dla M12 x 1,75 daje to 12 - 1,75 = 10,25 mm, dlatego w praktycznych tabelach i zestawach wierteł stosuje się 10,2 mm. To bezpieczny, typowy wymiar dla gwintowania w stali, żeliwie i wielu innych materiałach.

Nie polecam wiercenia otworu wiertłem 12 mm. Taki otwór będzie miał średnicę zbliżoną do średnicy zewnętrznej śruby i nie pozostawi materiału, w którym gwintownik mógłby wyciąć zarys gwintu. Z kolei zbyt mały otwór mocno zwiększa opór skrawania i może skończyć się złamaniem gwintownika.

Standardowy gwint M12 x 1,75

W praktyce właśnie tę wartość należy przyjąć jako odpowiedź na najczęstsze pytanie o otwór pod gwint M12. Jeżeli jednak śruba ma oznaczenie M12 x 1,5 albo M12 x 1,25, nie należy automatycznie używać wiertła 10,2 mm.

Skok gwintu zmienia średnicę wiertła

Litera M i liczba 12 informują o rodzaju oraz średnicy nominalnej gwintu, ale nie mówią jeszcze wszystkiego. Dopiero zapis po znaku mnożenia, na przykład M12 x 1,5, określa skok, czyli odległość między sąsiednimi zwojami. Im drobniejszy skok, tym większy otwór przygotowuje się przed gwintowaniem.

Podane wartości są typowymi wymiarami warsztatowymi dla gwintowników skrawających. Przy gwintownikach wygniatających, zwanych także formującymi, otwór musi być większy, ponieważ materiał nie jest usuwany, lecz przesuwany. W takim przypadku trzeba korzystać z tabeli producenta konkretnego narzędzia, a nie z klasycznej reguły D - P.

W mojej ocenie największy błąd pojawia się wtedy, gdy ktoś kupuje gwintownik M12 i nie sprawdza jego skoku. Sam napis M12 nie wystarcza do doboru wiertła. Przed rozpoczęciem pracy trzeba odczytać pełne oznaczenie z narzędzia, dokumentacji technicznej albo rysunku wykonawczego.

Otwór gwintowany a przelotowy to dwa różne wymiary

Otwór pod gwint wewnętrzny i otwór przelotowy pod śrubę M12 pełnią zupełnie różne funkcje. W pierwszym przypadku materiał ma zostać nacięty gwintownikiem, dlatego otwór ma około 10,2 mm. W drugim śruba przechodzi przez element bez wkręcania się w jego ściankę, więc otwór musi być większy od 12 mm.

Jeżeli śruba M12 ma przejść przez dwa skręcane płaskowniki, najczęściej sprawdzi się otwór 13,5 mm. Jeżeli natomiast w jednym z elementów ma powstać gwint, należy wykonać otwór pod gwint zgodny ze skokiem, a nie otwór przelotowy.

Trzeba też pamiętać, że końcowa średnica otworu zależy od normy, wymaganej dokładności i rodzaju połączenia. W produkcji seryjnej najlepiej trzymać się wartości z rysunku technicznego lub normy dotyczącej otworów pod śruby. W prostych pracach warsztatowych podane przedziały są praktycznym punktem wyjścia.

Jak poprawnie wykonać gwint M12

Dobry gwint zaczyna się od osiowego i czystego otworu. Nawet właściwa średnica wiertła nie pomoże, jeśli otwór zostanie wykonany pod kątem albo jego krawędź będzie poszarpana.

1. Wyznacz środek otworu i zaznacz go punktakiem, aby wiertło nie uciekło.
2. Wykonaj nawiert lub użyj krótkiego wiertła centrującego.
3. Wywierć otwór właściwym wiertłem, na przykład 10,2 mm dla M12 x 1,75.
4. Wykonaj lekką fazę wejściową, która ułatwi rozpoczęcie gwintowania.
5. Ustaw gwintownik prostopadle do powierzchni i zastosuj środek smarny odpowiedni dla materiału.
6. Gwintuj spokojnie, co pewien czas cofając narzędzie, aby odłamać wiór.
7. Oczyść otwór i sprawdź połączenie śrubą wzorcową albo sprawdzianem gwintowym.

W stali konstrukcyjnej dobrze działa olej do gwintowania. W aluminium często sprawdzają się specjalne środki o mniejszej lepkości, a w żeliwie gwintowanie bywa wykonywane na sucho, ponieważ materiał tworzy kruchy wiór. Ostateczny dobór zależy od stopu i zaleceń producenta narzędzia.

Przeczytaj również: Rodzaje gwintowników - Wybierz idealny do Twojej pracy!

Otwór ślepy wymaga dodatkowej głębokości

Przy otworze nieprzelotowym nie wystarczy wywiercić dokładnie tyle, ile ma wynosić długość użytecznego gwintu. Trzeba zostawić miejsce na stożkową część gwintownika i wióry. Dla kilku milimetrów roboczego gwintu bezpiecznie jest przewidzieć około 2-3 dodatkowych skoków, a przy dłuższym otworze uwzględnić także typ zastosowanego gwintownika.

Jeżeli potrzebujesz uzyskać 12 mm pełnego gwintu M12 x 1,75, otwór powinien być wyraźnie głębszy niż 12 mm. W produkcji dokładny wymiar wynika z konstrukcji narzędzia, tolerancji i wymaganej długości zazębienia, dlatego przy otworach ślepych nie warto dobierać głębokości „na oko”.

Co najczęściej psuje gwint M12

Najczęstszy problem to pomylenie wiertła 10,2 mm z wiertłem pod otwór przelotowy. Taki błąd może sprawić, że gwintownik nie będzie miał wystarczającej ilości materiału do pracy albo przeciwnie, zostanie przeciążony i pęknie.

• Brak sprawdzenia skoku prowadzi do użycia niewłaściwego wiertła i gwintownika.
• Krzywe prowadzenie powoduje, że śruba wchodzi pod kątem i może niszczyć gwint.
• Zbyt mały otwór zwiększa moment skręcający oraz ryzyko złamania narzędzia.
• Zbyt duży otwór zmniejsza wysokość zarysu gwintu i osłabia połączenie.
• Brak fazy utrudnia rozpoczęcie cięcia i może uszkodzić pierwsze zwoje.
• Nieodpowiedni gwintownik może nie radzić sobie z otworem ślepym, przelotowym albo konkretnym materiałem.

Przy odpowiedzialnych połączeniach nie poprzestaję na wkręceniu przypadkowej śruby. Sprawdzam, czy śruba przechodzi płynnie przez całą długość, czy nie ma wyczuwalnego luzu i czy gwint nie kończy się zbyt wcześnie. W produkcji seryjnej taką kontrolę zastępuje sprawdzian przechodni i nieprzechodni, który pozwala ocenić zarówno dolną, jak i górną granicę tolerancji.

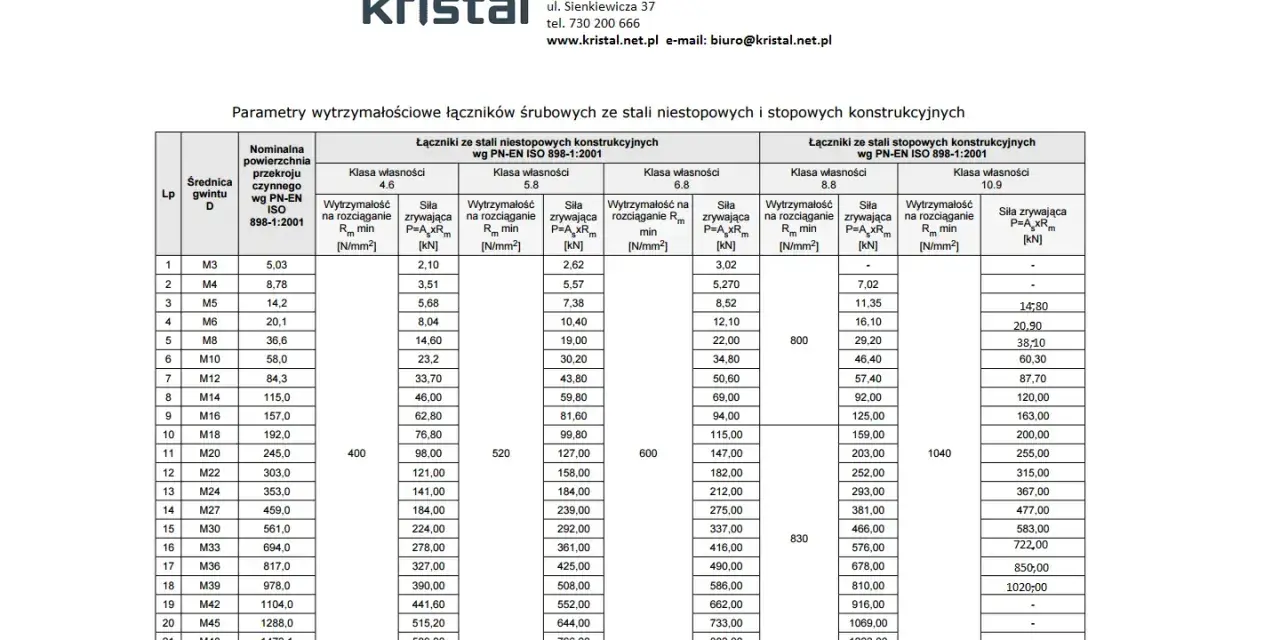

Jeśli połączenie przenosi duże obciążenia, sama średnica otworu nie jest jedynym kryterium. Znaczenie ma także materiał, długość zazębienia, klasa śruby, jakość wykonania gwintu oraz grubość ścianki wokół otworu. W miękkim aluminium lub cienkim profilu standardowy gwint M12 może wymagać tulei gwintowanej albo innego sposobu wzmocnienia.

Najpewniejsza kontrola przed skręceniem elementów

Dla standardowego gwintu M12 x 1,75 wybierz wiertło 10,2 mm. Dla M12 x 1,5 użyj 10,5 mm, a dla M12 x 1,25 około 10,8 mm. Gdy śruba ma przechodzić przez element bez gwintowania, zastosuj większy otwór przelotowy, zwykle 13,5 mm przy typowym pasowaniu.

Przed rozpoczęciem wiercenia sprawdź pełne oznaczenie gwintu, rodzaj materiału i to, czy otwór jest przelotowy, czy ślepy. Ta krótka kontrola zajmuje chwilę, a często decyduje o tym, czy połączenie będzie trwałe, czy skończy się zerwanym gwintem i uszkodzonym narzędziem.
