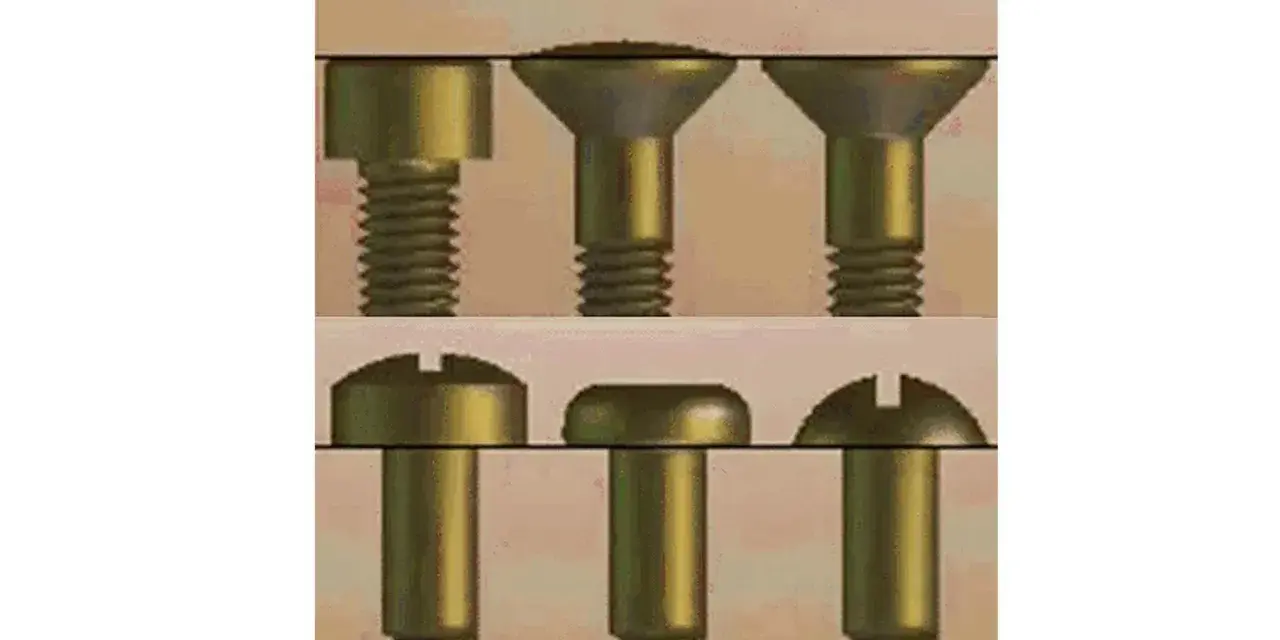

Gdy połączenie pracuje pod dużym obciążeniem, drganiami albo wymaga mocnego docisku przy ograniczonej ilości miejsca, zwykła śruba 8.8 może nie wystarczyć. Pokażę, co oznacza klasa 12.9, gdzie takie elementy złączne sprawdzają się najlepiej, jak dobrać nakrętkę i gwint oraz dlaczego sam wysoki parametr wytrzymałości nie gwarantuje bezpiecznego połączenia.
Klasa 12.9 jest przeznaczona do mocno obciążonych połączeń maszynowych
- 1200 MPa to nominalna minimalna wytrzymałość na rozciąganie śruby klasy 12.9.
- Najczęstsze zastosowania obejmują maszyny, oprzyrządowanie, formy, przekładnie i konstrukcje narażone na duże siły.
- Oznaczenie 12.9 nie mówi samo w sobie o odporności na korozję, zmęczenie ani wysoką temperaturę.
- Śrubę trzeba dobrać razem z nakrętką, podkładką, długością zazębienia i metodą dokręcania.
- Moment dokręcania zależy między innymi od tarcia, powłoki, smaru i rodzaju gwintu, dlatego uniwersalna tabela jest tylko punktem wyjścia.

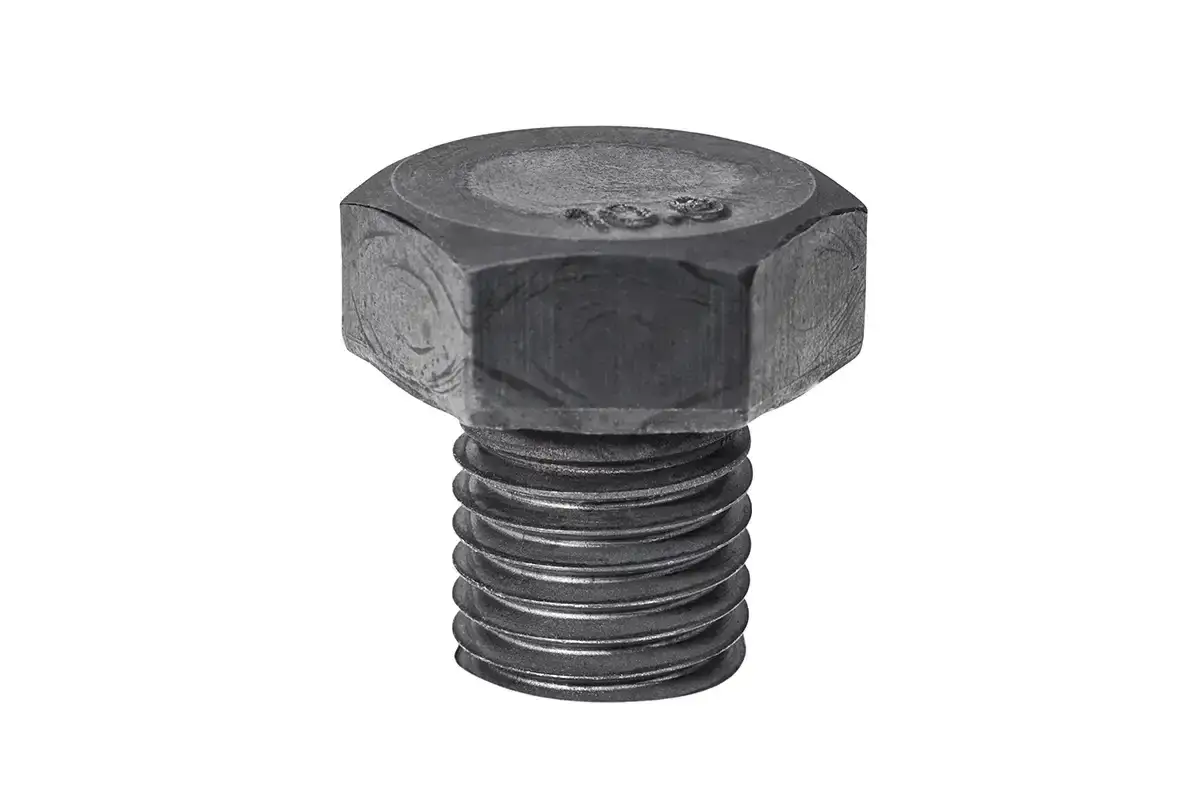

Co naprawdę oznacza oznaczenie 12.9
Klasa 12.9 odnosi się do właściwości mechanicznych stalowej śruby, a nie do jej wymiaru, kształtu czy zastosowanej powłoki. Pierwsza liczba wskazuje nominalną wytrzymałość na rozciąganie pomnożoną przez 100, a druga określa stosunek granicy plastyczności do tej wytrzymałości.
W praktyce śruba 12.9 ma nominalną wytrzymałość na rozciąganie na poziomie 1200 N/mm², a granica plastyczności wynosi około 1080 N/mm². Oznacza to, że element może przenosić bardzo duże naprężenia zanim zacznie trwale się odkształcać. Dla porównania klasa 10.9 ma odpowiednio około 1000 i 900 N/mm², a 8.8 około 800 i 640 N/mm².
| Klasa | Nominalna wytrzymałość na rozciąganie | Granica plastyczności | Typowe znaczenie |
|---|---|---|---|
| 8.8 | 800 N/mm² | 640 N/mm² | Uniwersalne połączenia maszynowe |
| 10.9 | 1000 N/mm² | 900 N/mm² | Duże obciążenia i połączenia dynamiczne |
| 12.9 | 1200 N/mm² | 1080 N/mm² | Bardzo duże obciążenia i ograniczona przestrzeń montażowa |
Warto zachować trzeźwe podejście. Norma ISO 898-1 opisuje między innymi wytrzymałość elementu w temperaturze otoczenia, ale nie gwarantuje odporności na korozję, ścinanie, zmęczenie ani konkretny moment dokręcania. Właśnie dlatego sama liczba wybita na łbie nie zastępuje obliczeń połączenia.
Gdzie śruby 12.9 sprawdzają się najlepiej
Największą zaletą tej klasy jest wysoka nośność przy zachowaniu niewielkich wymiarów. Dzięki temu można zastosować śrubę o mniejszej średnicy albo uzyskać większy docisk bez zwiększania gabarytów całego połączenia. W praktyce wybieram ją przede wszystkim tam, gdzie przestrzeń jest ograniczona, a obciążenia są dobrze rozpoznane.
Maszyny i urządzenia przemysłowe
Śruby 12.9 często trafiają do korpusów maszyn, uchwytów, prowadnic, opraw łożysk i elementów mocujących napędy. Dobrze sprawdzają się przy połączeniach, które muszą zachować sztywność podczas pracy siłowników, przekładni lub zespołów wykonujących cykliczne ruchy.
Przykładem może być mocowanie wymiennego oprzyrządowania na stole obrabiarki. W takim miejscu liczy się nie tylko wytrzymałość na rozciąganie, ale również stabilny docisk i odporność na luzowanie. Sama śruba nie rozwiąże jednak problemu, jeśli powierzchnie są zabrudzone, podkładka zbyt miękka albo gwint w korpusie ma za małe zazębienie.
Formy, przyrządy i oprzyrządowanie produkcyjne
W formach wtryskowych, tłocznikach i przyrządach montażowych stosuje się je do mocowania płyt, wkładek, zacisków oraz elementów ustalających. Klasa 12.9 jest tu przydatna, gdy połączenie jest wielokrotnie rozbierane lub poddawane dużym siłom zacisku.
W takich zastosowaniach często znaczenie ma także geometria elementu. Śruba pasowana lub śruba z trzpieniem szlifowanym może ustalać części dokładniej niż zwykła śruba z luzem w otworze. To przykład sytuacji, w której dokładność wykonania i sposób przenoszenia sił są ważniejsze niż samo zwiększenie klasy wytrzymałości.
Motoryzacja i maszyny mobilne
Elementy 12.9 spotyka się w wybranych połączeniach silników, zawieszeń, uchwytów oraz maszyn budowlanych. Nie oznacza to jednak, że można bezrefleksyjnie zastąpić każdą śrubę niższej klasy mocniejszym odpowiednikiem. W połączeniach narażonych na udary i zmęczenie czasem korzystniejsza jest śruba 10.9, która oferuje nieco większą plastyczność.
Moje praktyczne podejście jest proste: jeśli element pracuje w środowisku o dużych drganiach, analizuję cały układ, a nie tylko wytrzymałość na rozciąganie. Śruba, która jest bardzo mocna statycznie, może nie być najlepsza w każdym połączeniu dynamicznym.
Kiedy wybrać 12.9, a kiedy wystarczy 10.9 lub 8.8
Wyższa klasa nie zawsze oznacza lepszy wybór. Śruba 12.9 może być droższa, bardziej wrażliwa na błędy montażowe i mniej korzystna w środowisku korozyjnym, jeśli dostępna jest wyłącznie w wersji bez odpowiedniej ochrony powierzchni.
| Sytuacja | Najczęściej rozsądny wybór | Dlaczego |
|---|---|---|
| Standardowe mocowanie osłon, wsporników i elementów maszyn | 8.8 | Dobra dostępność i wystarczająca wytrzymałość przy umiarkowanym obciążeniu |
| Połączenia silnie obciążone lub narażone na drgania | 10.9 | Wysoka nośność i dobry kompromis między wytrzymałością a plastycznością |
| Duży docisk, mała średnica, ograniczona przestrzeń | 12.9 | Wysoka odporność na rozciąganie i możliwość przenoszenia większych sił |
| Kontakt z wilgocią, solą lub chemikaliami | Klasa dobrana wraz z powłoką lub materiałem | Sama klasa 12.9 nie zapewnia odporności korozyjnej |
Nie traktowałbym klasy 12.9 jako uniwersalnego zamiennika. Wymiana śruby 8.8 na 12.9 może zmienić siłę zacisku, sposób odkształcania połączenia i zachowanie podczas awarii. W konstrukcji odpowiedzialnej najpierw sprawdza się obciążenia, średnicę, długość, rodzaj gwintu i materiał części łączonych.
Jak dobrać całe połączenie gwintowe
Śruba pracuje razem z pozostałymi elementami. Dobór powinien obejmować co najmniej nakrętkę, podkładkę, gwint w otworze, długość zazębienia i warunki środowiskowe. Pominięcie jednego z tych punktów może sprawić, że mocniejsza śruba nie poprawi bezpieczeństwa połączenia.
Nakrętka i podkładka
Do śruby 12.9 należy dobrać nakrętkę o odpowiedniej klasie, zwykle klasy 12 w przypadku standardowych nakrętek stalowych. Zbyt słaba nakrętka może ulec uszkodzeniu lub zerwaniu gwintu zanim pełna nośność śruby zostanie wykorzystana.
Podkładka powinna przenosić nacisk pod łbem lub nakrętką bez nadmiernego odkształcenia. Przy dużych siłach zacisku zwykła cienka podkładka może się wgniatać w materiał. Wtedy stosuje się podkładki twarde, powiększone albo rozwiązanie przewidziane przez producenta maszyny.
Długość i rodzaj gwintu
W połączeniu stalowym często przyjmuje się, że długość zazębienia powinna wynosić około 1 do 1,5 średnicy nominalnej śruby, ale jest to punkt wyjścia, a nie uniwersalna reguła. W aluminium, żeliwie, tworzywach i materiałach o słabszym gwincie potrzebne może być większe zazębienie albo zastosowanie tulei gwintowanej.
Gwint drobnozwojny może dawać większą powierzchnię przekroju rdzenia i dokładniejszą regulację napięcia, ale jest bardziej wrażliwy na zabrudzenia oraz uszkodzenia. Gwint zwykły jest łatwiejszy w montażu i lepiej znosi typowe warunki produkcyjne. Wybór powinien wynikać z projektu, a nie z samej dostępności śruby.
Przeczytaj również: Gwintownik ręczny czy maszynowy? Dobierz go do pracy
Powłoka i środowisko pracy
Śruby 12.9 często występują jako czarne, niepowlekane elementy ze stali stopowej. W wilgotnym środowisku mogą szybko korodować, a powłoka zmienia współczynnik tarcia i tym samym wpływa na moment dokręcania.
Przy kontakcie z wodą, solą lub środkami chemicznymi trzeba dobrać ochronę powierzchni zgodną z wymaganiami konstrukcji. Nie należy zakładać, że stal nierdzewna A2 lub A4 jest prostym odpowiednikiem klasy 12.9. Materiały nierdzewne mają inne właściwości mechaniczne i nie oznacza się ich w ten sam sposób.
Dokręcanie śrub 12.9 i błędy montażowe
Moment dokręcania służy do uzyskania napięcia wstępnego, czyli siły, która dociska łączone elementy. Tylko część momentu rozciąga śrubę, a duża część jest tracona na tarcie w gwincie oraz pod łbem lub nakrętką. Z tego powodu ta sama śruba może wymagać innego momentu po zmianie smaru, powłoki albo podkładki.
Orientacyjnie dla gwintu zwykłego i typowych warunków montażu momenty dla klasy 12.9 mogą wynosić około 17-20 Nm dla M6, 40-45 Nm dla M8 i 75-85 Nm dla M10. Są to wartości poglądowe. W urządzeniu producenta, połączeniu krytycznym lub przy określonej powłoce zawsze pierwszeństwo ma dokumentacja techniczna oraz procedura montażowa.
- Nie dokręcaj śruby „na wyczucie”, jeśli połączenie ma znaczenie dla bezpieczeństwa.
- Nie używaj wartości z tabeli dla suchej śruby, gdy gwint został nasmarowany.
- Nie łącz śruby 12.9 ze zużytą nakrętką lub uszkodzonym gwintem.
- Nie zakładaj, że większy moment zawsze poprawia trwałość połączenia.
- Przy częstych drganiach sprawdź zabezpieczenie przed luzowaniem, zamiast tylko zwiększać moment.
Przekroczenie dopuszczalnego napięcia może trwale wydłużyć śrubę albo uszkodzić gwint. Zbyt mały moment powoduje natomiast mikroruchy, luzowanie i nierównomierne przenoszenie obciążenia. W praktyce najlepiej stosować klucz dynamometryczny, czyste powierzchnie i powtarzalną procedurę, szczególnie gdy połączenie jest wykonywane seryjnie.
Najlepsze zastosowanie zaczyna się od sprawdzenia całego układu
Śruby klasy 12.9 mają sens przede wszystkim w mocno obciążonych połączeniach maszyn, oprzyrządowania, form, przekładni i urządzeń mobilnych. Ich wysoka wytrzymałość pozwala uzyskać duży docisk przy niewielkiej średnicy, ale nie zastępuje analizy zmęczenia, korozji, temperatury ani jakości gwintu.
Przed zakupem sprawdzam oznaczenie na łbie, normę wykonania, długość, skok gwintu, rodzaj powłoki i klasę nakrętki. Dopiero wtedy można zdecydować, czy 12.9 rzeczywiście daje przewagę, czy lepszym i bardziej ekonomicznym rozwiązaniem będzie klasa 10.9 albo 8.8.
