Gdy trzeba wykonać jeden gwint w naprawianym elemencie, ręczne narzędzie zwykle daje więcej kontroli. Przy kilkudziesięciu takich samych otworach sytuacja się odwraca, bo liczą się szybkość, osiowość i powtarzalność. W tym artykule porównuję gwintowniki maszynowe i ręczne, pokazuję ich budowę, zastosowanie, ograniczenia oraz zasady doboru do otworu, materiału i skali pracy.
Dobór narzędzia zależy głównie od sposobu pracy i rodzaju otworu
- Gwintownik ręczny najlepiej sprawdza się przy pojedynczych otworach, naprawach i pracy bez obrabiarki.
- Gwintownik maszynowy wykonuje pełny gwint zwykle w jednym przejściu i zapewnia większą powtarzalność.
- Do otworu przelotowego wybiera się narzędzie, które wypycha wióry do przodu, a do ślepego takie, które odprowadza je na zewnątrz.
- Dla gwintu metrycznego M8 x 1,25 typowy otwór pod gwintownik skrawający ma 6,8 mm.
- Najczęstszą przyczyną złamania narzędzia jest nie sam gwintownik, lecz przekoszenie, zły otwór lub brak smarowania.

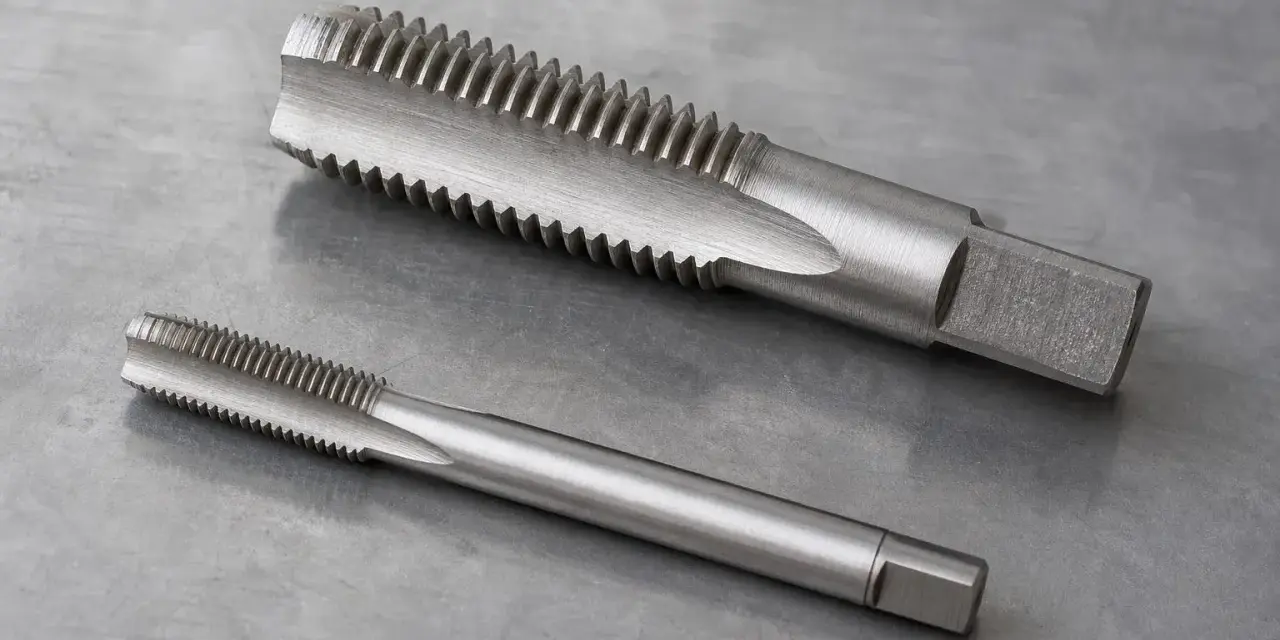

Czym różni się gwintownik maszynowy od ręcznego
Oba narzędzia służą do wykonywania gwintów wewnętrznych, ale zostały zaprojektowane do zupełnie innego sposobu prowadzenia. Gwintownik ręczny obraca się pokrętłem i pozwala operatorowi na bieżąco wyczuwać opór materiału. Wersja maszynowa pracuje w wiertarce, gwinciarce, tokarce albo centrum CNC, gdzie ruch i obroty są kontrolowane przez napęd.
Najbardziej widoczna różnica dotyczy liczby narzędzi. Klasyczny komplet ręczny składa się zwykle z dwóch lub trzech sztuk. Pierwszy gwintownik ma długi nakrój i usuwa większą część materiału, drugi pogłębia profil, a trzeci wykańcza gwint. Gwintownik maszynowy najczęściej wykonuje całą operację jednym przejściem.
| Cecha | Gwintownik ręczny | Gwintownik maszynowy |
|---|---|---|
| Sposób pracy | Ręczne obracanie pokrętłem | Praca w maszynie lub gwinciarce |
| Liczba narzędzi | Zwykle 2 lub 3 | Najczęściej 1 |
| Tempo | Niskie, zależne od operatora | Wyższe i łatwe do powtarzania |
| Prowadzenie osiowe | Zależy od ustawienia ręki | Zapewnia je oprawka i maszyna |
| Najlepsze zastosowanie | Naprawy, prototypy, pojedyncze otwory | Serie, produkcja i powtarzalne detale |
Nie oznacza to, że narzędzie ręczne zawsze daje gorszy gwint. Przy jednym otworze doświadczony operator może uzyskać bardzo dobry rezultat, a nawet bezpieczniej reagować na zmienny opór materiału. Przewaga wersji maszynowej ujawnia się przede wszystkim przy serii, kiedy każdy detal powinien mieć identyczną oś, głębokość i jakość gwintu.
Gwintowanie ręczne daje kontrolę, ale wymaga cierpliwości
Ręczny komplet ma sens wtedy, gdy wykonuję kilka otworów, pracuję przy naprawie albo nie mam dostępu do obrabiarki. Pokrętło pozwala ustawić narzędzie spokojnie i stopniowo, a operator może zatrzymać się natychmiast, gdy pojawi się nietypowy opór. To szczególnie ważne przy małych średnicach, na przykład M3, M4 i M5, gdzie niewielkie przekoszenie szybko kończy się złamaniem.
Podczas pracy trzeba utrzymywać narzędzie w osi otworu. Po wykonaniu kilku obrotów dobrze jest cofnąć gwintownik o część obrotu, aby złamać wiór i uwolnić rowki. W twardej stali można potrzebować częstszego cofania, natomiast w miękkim aluminium wiór bywa długi i klei się do ostrza, dlatego smarowanie ma duże znaczenie.
Co oznaczają poszczególne gwintowniki w komplecie
- Gwintownik wstępny ma najdłuższy nakrój i rozpoczyna formowanie profilu.
- Gwintownik pośredni usuwa kolejną część materiału i pogłębia zarys.
- Gwintownik wykańczający nadaje gwintowi pełny profil na właściwej głębokości.
Nie zawsze trzeba używać całego zestawu. W cienkiej ściance lub przy poprawianiu istniejącego gwintu można sięgnąć po konkretny element, ale wymaga to doświadczenia i oceny stanu otworu. Do pierwszego gwintowania w pełnym materiale najbezpieczniej wykorzystać komplet zgodnie z przeznaczeniem, zamiast próbować od razu narzędziem wykańczającym.
Ręczne gwintowanie nie jest jednak dobrym wyborem, gdy trzeba wykonać setki takich samych otworów. Zmęczenie operatora zwiększa ryzyko różnic w głębokości i osiowości, a czas pracy rośnie przy każdym kolejnym detalu. W takim zadaniu oszczędność na zakupie narzędzia może szybko zniknąć w kosztach robocizny i poprawek.
Maszynowy wariant wygrywa w serii i przy wymaganej powtarzalności
Gwintownik maszynowy jest przygotowany do stabilnej pracy pod obciążeniem. Jego geometria, długość nakroju i rowki wiórowe są dobierane tak, aby narzędzie mogło wykonać gwint w jednym przejściu. Nie należy jednak utożsamiać szybkości z pełną uniwersalnością. Każdy typ ma określone warunki pracy i rodzaj otworu.
Otwór przelotowy i nieprzelotowy
W otworach przelotowych dobrze sprawdzają się gwintowniki ze skośnym czołem, często określane jako narzędzia z punktem spiralnym. Ich geometria przesuwa wióry przed siebie, czyli w stronę wyjścia z materiału. Dzięki temu nie zapychają przestrzeni roboczej, ale nie powinny być używane w głębokim otworze ślepym, gdzie wiór nie ma dokąd uciec.
W otworach nieprzelotowych stosuje się najczęściej gwintowniki z rowkiem spiralnym, który wyciąga wióry ku górze. Pozwala to ograniczyć ryzyko ich ubicie na dnie otworu. Przy bardzo krótkich otworach lub łatwo obrabialnych materiałach można stosować także rowki proste, ale ostateczny wybór powinien wynikać z katalogu producenta.
Jedno przejście nie znaczy bez przygotowania
Maszynowy gwintownik nie wymaga kilku kolejnych narzędzi, ale nadal potrzebuje poprawnie przygotowanego otworu. Detal musi być sztywno zamocowany, a narzędzie ustawione dokładnie w osi. Przy pracy na CNC lub gwinciarce trzeba dobrać obroty i posuw do skoku gwintu, ponieważ nieprawidłowa synchronizacja może zniszczyć zarówno narzędzie, jak i detal.
W warsztacie często próbuje się użyć gwintownika maszynowego w zwykłej wiertarce ręcznej. To ryzykowne rozwiązanie, ponieważ trudno utrzymać prostopadłość, a zatrzymanie i odwrócenie kierunku odbywa się z opóźnieniem. Do pojedynczego otworu bezpieczniej użyć pokrętła i gwintownika ręcznego niż wkładać delikatne narzędzie maszynowe do niestabilnego uchwytu.
Jak dobrać narzędzie do otworu i materiału
Sam rozmiar gwintu, na przykład M8, nie wystarcza do wyboru narzędzia. Sprawdzam zawsze skok, rodzaj otworu, materiał, głębokość oraz sposób odprowadzania wióra. Dopiero te informacje mówią, czy potrzebny jest gwintownik ręczny, maszynowy, prosty, spiralny, powlekany albo przeznaczony do formowania gwintu.
Średnica otworu pod gwint metryczny
W przypadku klasycznego gwintownika skrawającego często stosuje się orientacyjną zasadę: średnica wiertła to średnica nominalna gwintu pomniejszona o jego skok. Dla popularnych gwintów wygląda to następująco:
| Gwint | Typowa średnica wiertła | Znaczenie praktyczne |
|---|---|---|
| M6 x 1,0 | 5,0 mm | Dobry przykład do lekkich prac montażowych |
| M8 x 1,25 | 6,8 mm | Popularny rozmiar w konstrukcjach i częściach maszyn |
| M10 x 1,5 | 8,5 mm | Wymaga już stabilnego prowadzenia narzędzia |
| M12 x 1,75 | 10,2 mm | Duży przekrój wióra i wyższe obciążenie |
To wartości typowe dla gwintowania skrawaniem, a nie uniwersalna reguła dla każdego narzędzia. Gwintownik kształtujący, czyli wygniatak, nie usuwa wióra, lecz formuje materiał na bokach otworu. Potrzebuje zwykle innej średnicy przygotówki, dlatego przy takim narzędziu trzeba kierować się tabelą producenta.
Przeczytaj również: 1 cal ile to mm w gwintach? Uniknij błędów - Poradnik
Materiał i chłodzenie
W aluminium problemem bywa przywieranie materiału do ostrza, w stali nierdzewnej szybko rośnie temperatura i ryzyko zatarcia, a w żeliwie często pracuje się na sucho, ponieważ powstaje kruchy wiór. Dobór geometrii i środka smarnego ma większy wpływ na trwałość niż sama informacja, że narzędzie wykonano ze stali HSS.
Do trudniejszych materiałów warto rozważyć narzędzie HSS-E z dodatkiem kobaltu albo odpowiednią powłokę. Nie zastąpi to jednak prawidłowego otworu i osiowości. Nawet najlepszy gwintownik złamie się, jeśli wiertło wykona otwór za mały, detal będzie się przesuwał albo wióry zostaną zablokowane.
Typowe błędy przy wyborze i pracy
Najczęściej spotykam nie problem z samym narzędziem, lecz z niewłaściwym przygotowaniem operacji. Gwintowanie jest krótkim procesem, ale nie wybacza kilku pozornie drobnych zaniedbań.
- Użycie narzędzia do otworu przelotowego w otworze ślepym może doprowadzić do zablokowania wióra na dnie.
- Zbyt mały otwór powoduje nadmierny moment skręcający i przyspiesza zużycie ostrzy.
- Brak fazy na wejściu utrudnia rozpoczęcie gwintu i zwiększa ryzyko uszkodzenia pierwszych zwojów.
- Przekoszenie gwintownika ręcznego daje krzywy gwint, nawet jeśli narzędzie nie złamie się od razu.
- Brak smarowania podnosi temperaturę i sprzyja przywieraniu materiału do ostrza.
- Zły posuw w maszynie może rozregulować profil gwintu albo uszkodzić narzędzie.
Dobrym nawykiem jest wykonanie krótkiego testu na odpadowym kawałku tego samego materiału. Sprawdzam wtedy, czy śruba wchodzi bez nadmiernego oporu, czy gwint ma równy profil i czy na dnie otworu pozostało wystarczająco dużo miejsca na wióry. Minuta kontroli przed serią jest tańsza niż usuwanie złamanego gwintownika z kilkunastu detali.
Przy pojedynczej naprawie nie kierowałbym się wyłącznie tym, że narzędzie maszynowe jest nowocześniejsze. Ręczne prowadzenie daje czas na reakcję i często lepiej pasuje do nietypowego elementu. Z kolei przy seryjnej produkcji ręczny komplet może być zwyczajnie zbyt wolny, a różnice między operatorami utrudnią utrzymanie jakości.
Najprostsza decyzja zależy od liczby otworów
Jeżeli wykonuję jeden do kilku gwintów, szczególnie w naprawianym lub trudno dostępnym elemencie, wybieram komplet ręczny. Gdy mam stabilnie zamocowany detal, kilkadziesiąt powtarzalnych otworów i odpowiednią maszynę, lepszy będzie gwintownik maszynowy dobrany do kierunku odprowadzania wióra.
Najważniejsze nie jest samo oznaczenie „ręczny” albo „maszynowy”, lecz zgodność całego zestawu: średnicy otworu, skoku, geometrii, materiału i parametrów pracy. Właściwie dobrane narzędzie zwykle rozwiązuje więcej problemów niż zwiększanie siły nacisku, a przy gwintowaniu właśnie siła najczęściej prowadzi do kosztownej pomyłki.
