Dobór małego złącza do manometru, czujnika albo przewodu pneumatycznego często kończy się pozornie prostym pytaniem, czy dany element będzie pasował. W przypadku gwintu 1/8 NPT znaczenie mają nie tylko średnica, lecz także stożkowy profil, liczba zwojów i sposób uszczelnienia. Poniżej wyjaśniam najważniejsze wymiary, różnice względem gwintów BSP, zasady doboru oraz błędy, które najczęściej powodują nieszczelności lub uszkodzenia korpusu.
Najważniejsze informacje o przyłączu NPT 1/8
- 27 zwojów na cal oznacza skok około 0,941 mm.
- Jest to gwint stożkowy o zbieżności 1:16, a nie równoległy.
- Średnica zewnętrzna w płaszczyźnie pomiarowej wynosi około 10,29 mm, więc oznaczenie 1/8 nie oznacza średnicy 3,175 mm.
- Nie należy zamieniać go bez sprawdzenia na G 1/8 lub R 1/8, ponieważ różnią się profilem i skokiem.
- Szczelność zależy od zgodności gwintów, uszczelniacza i momentu dokręcania.
Co naprawdę oznacza oznaczenie NPT 1/8
NPT to skrót od National Pipe Taper, czyli amerykańskiego rurowego gwintu stożkowego. Rozmiar 1/8 odnosi się do nominalnego rozmiaru przyłącza rurowego, a nie do rzeczywistej średnicy zewnętrznej gwintu. To właśnie dlatego pomiar suwmiarką często zaskakuje osoby przyzwyczajone do gwintów metrycznych.
Wariant 1/8-27 NPT ma 27 zwojów na cal, profil o kącie 60° oraz stożkowość 1:16. Oznacza to, że średnica zmienia się wraz z długością gwintu. Połączenie uszczelnia się przez zakleszczenie gwintu zewnętrznego i wewnętrznego, a uszczelniacz pomaga wypełnić mikroszczeliny i ułatwia kontrolowane dokręcanie.
W praktyce oznaczenie można spotkać na korpusach zaworów, filtrach, reduktorach, manometrach, czujnikach ciśnienia i złączkach przewodów. Przy zamówieniu trzeba sprawdzić nie tylko rozmiar, ale też to, czy potrzebna jest wersja zewnętrzna NPT male, czy wewnętrzna NPT female.

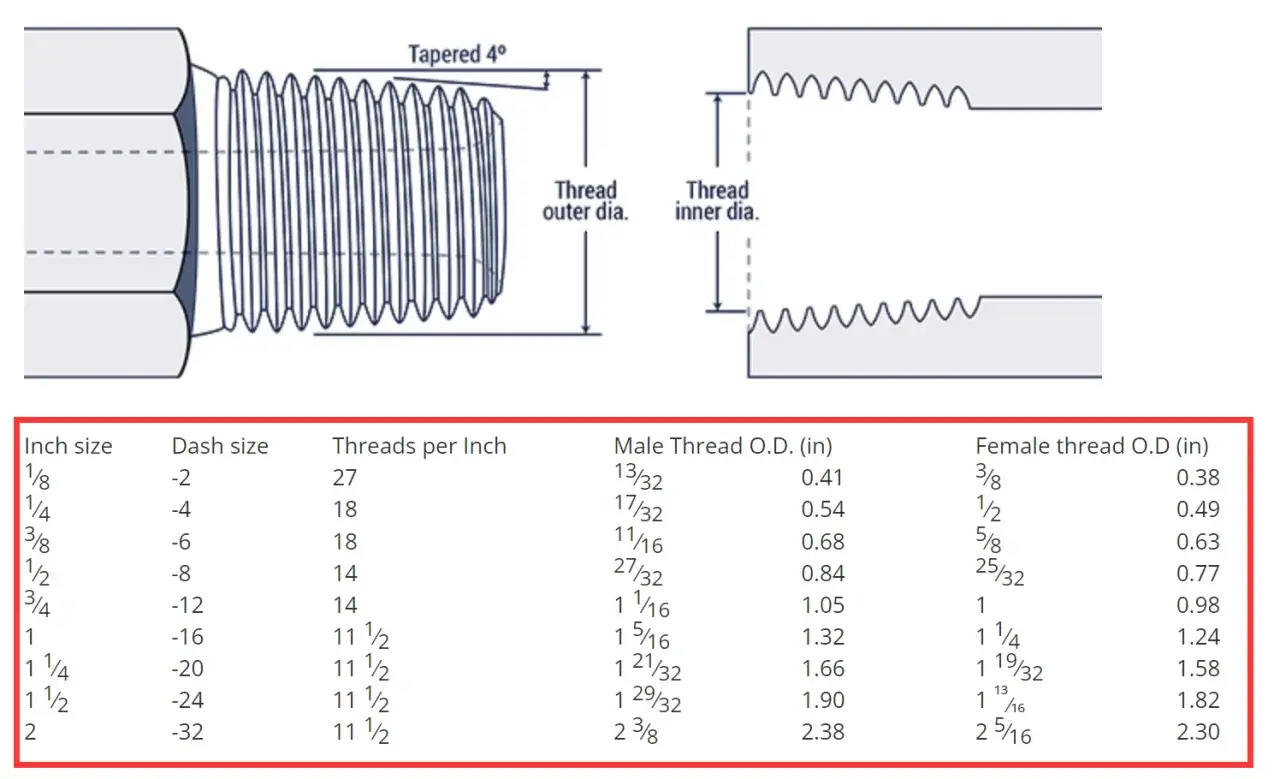

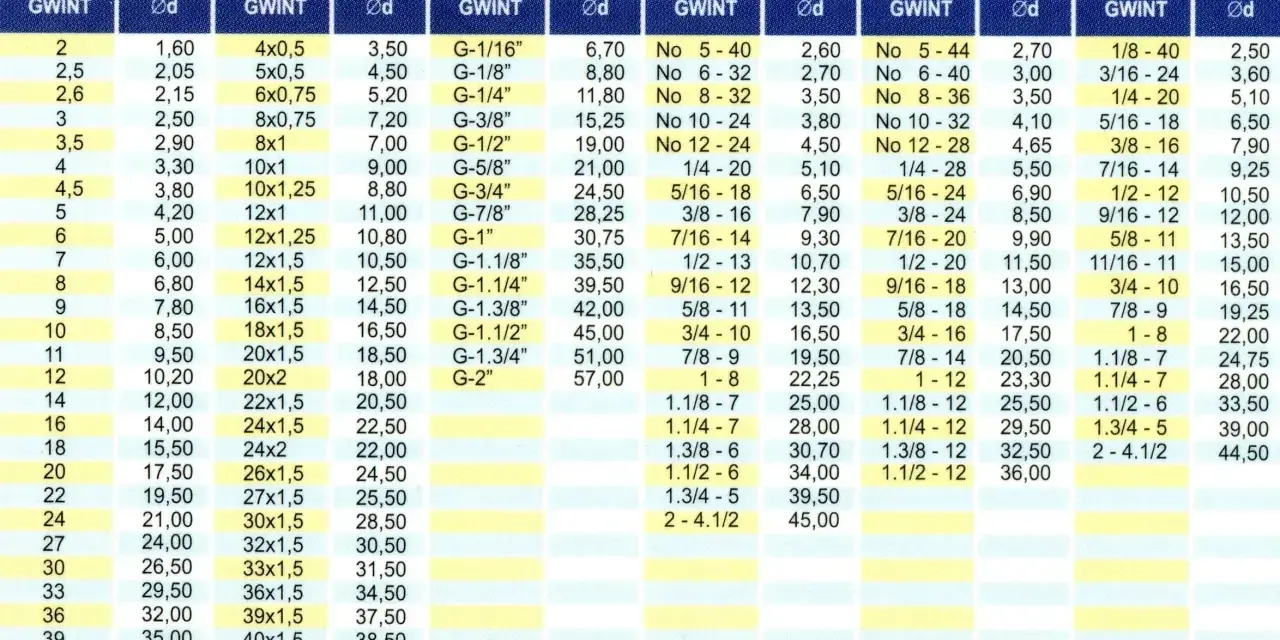

Wymiary, które trzeba znać przed zakupem
Najważniejsze parametry wynikają z normy ASME B1.20.1, która opisuje między innymi gwinty NPT, ich wymiary i sposób sprawdzania. Poniższe wartości są dobrym punktem odniesienia przy identyfikacji elementu, ale w zastosowaniach przemysłowych ostateczne znaczenie ma dokumentacja producenta i pomiar sprawdzianem.
| Parametr | Wartość dla 1/8 NPT | Znaczenie praktyczne |
|---|---|---|
| Oznaczenie | 1/8-27 NPT | Rozmiar nominalny i 27 zwojów na cal |
| Liczba zwojów | 27 TPI | Podstawowa cecha odróżniająca od części gwintów BSP |
| Skok | 0,941 mm | Odległość między sąsiednimi zwojami |
| Średnica zewnętrzna w płaszczyźnie pomiarowej | 0,405 cala, około 10,29 mm | Pomiar nie odpowiada oznaczeniu 1/8 cala |
| Stożkowość | 1:16 | Średnica zmniejsza się w kierunku końca gwintu |
| Długość zazębienia ręcznego L1 | około 4,1 mm | Orientacyjna długość wejścia przed dokręceniem narzędziem |
| Wiertło pod gwint wewnętrzny | często około 8,61 mm, litera R | Wartość zależna od narzędzia, materiału i wymaganej głębokości |
Średnicę należy mierzyć w odpowiednim miejscu, ponieważ stożek powoduje różnicę między końcem złącza a płaszczyzną kontrolną. Sam pomiar suwmiarką nie wystarczy również do rozpoznania skoku. Ja traktuję go jako pierwszy etap, a później używam przymiaru do gwintów calowych albo porównuję element z pewnym wzorcem.
Przy wykonywaniu otworu pod gwint wewnętrzny nie warto bezrefleksyjnie kopiować jednej tabeli. Różne gwintowniki mogą mieć odmienne wymagania, a materiał taki jak aluminium, stal nierdzewna czy mosiądz inaczej reaguje na skrawanie. Producent narzędzia może zalecić inną średnicę otworu lub inną głębokość gwintowania.
Jak odróżnić NPT 1/8 od podobnych gwintów
Najwięcej pomyłek dotyczy produktów opisanych jako G 1/8, R 1/8 albo BSP. Z zewnątrz mogą wyglądać niemal identycznie, lecz różnią się skokiem, kątem profilu i sposobem uzyskania szczelności. Wkręcenie elementu na kilka obrotów nie jest dowodem zgodności.
| Oznaczenie | Typ | Skok lub TPI | Profil | Typowe uszczelnienie |
|---|---|---|---|---|
| 1/8 NPT | Stożkowy | 27 TPI, 0,941 mm | 60° | Gwint stożkowy plus uszczelniacz |
| R 1/8 BSPT | Stożkowy | 28 TPI, około 0,907 mm | 55° | Stożek plus uszczelniacz |
| G 1/8 BSPP | Równoległy | 28 TPI, około 0,907 mm | 55° | Uszczelka, podkładka lub O-ring |
Różnica jednego zwoju na cal wydaje się niewielka, ale na krótkim przyłączu wystarcza, by uszkodzić powierzchnie robocze. NPT i BSPT nie są bezpiecznymi zamiennikami, nawet gdy początkowo dają się połączyć ręcznie. Taki zestaw może przeciekać, zacinać się albo doprowadzić do pęknięcia miękkiego korpusu.
W katalogach europejskich częściej spotykam oznaczenia BSP, natomiast urządzenia sprowadzane ze Stanów Zjednoczonych i część aparatury pomiarowej często mają NPT. Przy imporcie maszyny dobrze sprawdzić dokumentację całego układu, a nie tylko opis pojedynczej złączki. To zwykle oszczędza więcej czasu niż późniejsze szukanie nietypowego adaptera.
Gdzie stosuje się ten rozmiar i jak dobrać właściwy element
Przyłącze tej wielkości jest popularne tam, gdzie liczy się kompaktowa budowa. Spotyka się je przy manometrach, presostatach, czujnikach, zaworach i małych blokach pneumatycznych. Nadaje się do wielu instalacji powietrznych, gazowych i cieczowych, ale dopuszczalne ciśnienie zawsze zależy od materiału, konstrukcji elementu, temperatury i medium.
Nie należy utożsamiać rozmiaru gwintu z przepustowością. Przyłącze 1/8 NPT może być wystarczające dla czujnika lub przewodu sterującego, ale zbyt małe dla instalacji wymagającej dużego przepływu. W takim przypadku większy gwint nie poprawi sytuacji, jeśli ograniczeniem pozostaje mały otwór wewnętrzny elementu.
Na co zwrócić uwagę w specyfikacji
- Rodzaj gwintu - NPT, NPTF, BSPT lub BSPP.
- Płeć gwintu - zewnętrzny, wewnętrzny albo złącze z nakrętką obrotową.
- Materiał - stal, stal nierdzewna, mosiądz, tworzywo lub aluminium.
- Medium - powietrze, woda, olej, gaz, chemikalia albo tlen.
- Zakres temperatury i ciśnienia - parametry muszą dotyczyć całego elementu, nie tylko samego gwintu.
- Rodzaj uszczelnienia - taśma PTFE, pasta, uszczelniacz anaerobowy, podkładka lub O-ring.
W przypadku tlenu, gazów palnych i agresywnych chemikaliów zwykła taśma lub przypadkowa pasta mogą być niewłaściwe. Trzeba użyć produktu dopuszczonego do danego medium i zastosować procedurę producenta. Gwint sam w sobie nie określa odporności chemicznej ani ciśnienia roboczego.
Jak poprawnie wykonać i uszczelnić połączenie
Najpierw oczyszczam oba elementy z wiórów, oleju technologicznego i starego uszczelniacza. Gwint powinien być pełny, bez zadziorów i śladów krzywego rozpoczęcia. Jeśli element nie wchodzi ręcznie płynnie, nie próbuję go „ratować” kluczem, ponieważ najczęściej oznacza to niezgodność albo uszkodzenie.
Przeczytaj również: Gwint M6 - Wymiary, błędy i praktyczne porady
Bezpieczna kolejność montażu
- Sprawdź oznaczenie oraz skok gwintu.
- Oczyść i odtłuść powierzchnie zgodnie z wymaganiami uszczelniacza.
- Nałóż kompatybilny uszczelniacz, zostawiając pierwszy zwój możliwie czysty, aby ograniczyć ryzyko dostania się fragmentów do instalacji.
- Wkręć element ręcznie, aż poczujesz wyraźny wzrost oporu.
- Dokręć kluczem zgodnie z instrukcją producenta, bez chwytania za delikatny korpus czujnika.
- Wykonaj próbę szczelności przy bezpiecznym ciśnieniu i sprawdź połączenie po uruchomieniu.
Taśma PTFE nie powinna pełnić funkcji „dodatkowych zwojów”. Zbyt gruba warstwa może utrudnić prawidłowe zakleszczenie i zwiększyć naprężenia w korpusie. W instalacjach narażonych na drgania albo kontakt z olejem często lepiej sprawdza się płynny uszczelniacz do gwintów, ale tylko wtedy, gdy jego karta techniczna dopuszcza konkretne medium i temperaturę.
Najczęstszy błąd to dokręcanie do momentu uzyskania wymuszonego ustawienia elementu. Stożkowy gwint nie gwarantuje, że trójnik lub manometr zatrzyma się dokładnie w położeniu oczekiwanym przez montera. Jeżeli orientacja ma znaczenie, trzeba dobrać właściwy adapter, uszczelkę albo rozwiązanie z nakrętką kontrującą.
Drugi błąd to nadmierna siła. Mały gwint w mosiężnym, aluminiowym lub tworzywowym korpusie można łatwo zerwać. Moment dokręcania zależy od materiału, smaru, uszczelniacza i klasy elementu, dlatego uniwersalna wartość z przypadkowej tabeli bywa bardziej ryzykowna niż pomocna.
Jak uniknąć problemów przy kontroli i eksploatacji
Połączenie, które dało się skręcić, nie musi być połączeniem poprawnym. W produkcji seryjnej gwint wewnętrzny i zewnętrzny kontroluje się odpowiednim sprawdzianem trzpieniowym lub pierścieniowym zgodnym z wymaganiami normy. Przymiar z blaszkami pozwala rozpoznać skok, ale nie ocenia całej geometrii i tolerancji.
Po montażu trzeba wykonać próbę szczelności dopasowaną do instalacji. Dla powietrza może to być kontrola spadku ciśnienia albo środek wykrywający nieszczelności, natomiast dla cieczy i gazów proces powinien odpowiadać procedurze zakładowej. Nigdy nie sprawdzam szczelności palcem ani przez zbliżanie twarzy do połączenia pod ciśnieniem.
Jeśli po dokręceniu pojawia się wyciek, samo dalsze dokręcanie nie zawsze rozwiązuje problem. Przyczyną może być pomieszanie NPT z BSP, pęknięty korpus, zbyt krótki gwint, niewłaściwy uszczelniacz albo uszkodzona powierzchnia. W takiej sytuacji lepiej rozłączyć element, sprawdzić gwinty i zamontować nowy uszczelniacz niż wielokrotnie poprawiać to samo połączenie.
Najważniejsza decyzja zaczyna się od właściwego rozpoznania
Przy wyborze elementu najpierw potwierdzam trzy rzeczy: standard, skok i rodzaj uszczelnienia. Dopiero później dobieram materiał, długość przyłącza i zakres ciśnienia. Taka kolejność eliminuje typową pomyłkę polegającą na zakupie części opisanej tylko jako „1/8 cala”.
Jeżeli na elemencie widnieje 1/8-27 NPT, szukaj dokładnie tego standardu albo adaptera wyraźnie przeznaczonego do przejścia między NPT a BSP. W instalacjach przemysłowych kilka minut poświęconych na sprawdzenie gwintu zwykle kosztuje znacznie mniej niż przestój, wyciek oleju lub uszkodzony korpus aparatury.
