Dobrze przygotowany otwór decyduje o trwałości połączenia
- Średnicę wiertła dobiera się do średnicy nominalnej i skoku gwintu, a nie tylko do rozmiaru śruby.
- Do gwintów skrawanych najczęściej przyjmuje się orientacyjnie zasadę średnica wiertła = średnica gwintu - skok.
- Gwintownik prosty dobrze sprawdza się w otworach przelotowych, a spiralny zwykle lepiej odprowadza wióry z otworów ślepych.
- Najczęstsze przyczyny awarii to brak osiowości, zbyt mały otwór, niewłaściwe smarowanie i nieodpowiednie tempo pracy.
- Gotowy gwint warto sprawdzić za pomocą sprawdzianu przechodniego i nieprzechodniego, szczególnie w produkcji seryjnej.
Od geometrii gwintu zależy dobór całego procesu
Najpierw ustalam, jaki gwint ma powstać. Oznaczenie M8 oznacza zwykle gwint metryczny zwykły o skoku 1,25 mm, natomiast zapis M8 × 1 wskazuje na gwint drobnozwojny. Ta różnica ma bezpośredni wpływ na średnicę wiertła, sposób odprowadzania wiórów i wymagany moment skręcający.W dokumentacji technicznej trzeba sprawdzić także klasę tolerancji. Dla gwintu wewnętrznego często spotyka się oznaczenie 6H, ale ostateczny wybór zależy od funkcji połączenia, materiału i wymagań konstrukcyjnych. Gwint roboczy w obudowie maszyny może wymagać innego podejścia niż otwór przeznaczony do częstego skręcania i rozkręcania.
Znaczenie ma również rodzaj otworu. W przelotowym wióry mogą wypadać drugą stroną detalu, natomiast w otworze ślepym zostają w jego wnętrzu. Dlatego przy otworach nieprzelotowych trzeba przewidzieć miejsce na stożek części skrawającej i wióry. Gwint nie może kończyć się dokładnie na dnie wywierconego otworu.
Gwint skrawany czy wygniatany
Gwint skrawany powstaje przez usuwanie materiału ostrzami gwintownika. To rozwiązanie uniwersalne, stosowane między innymi w stali, żeliwie, aluminium i wielu tworzywach. Gwintownik wygniatający nie tworzy wiórów, lecz odkształca plastycznie materiał, dlatego wymaga większego otworu przygotowawczego i materiału o odpowiedniej ciągliwości.
Nie stosowałbym gwintownika bezwiórowego w twardym, kruchym materiale tylko dlatego, że ogranicza problem z wiórami. Może dojść do pęknięcia materiału albo uzyskania niepełnego profilu. W tym wariancie średnicę otworu zawsze dobieram z tabeli producenta narzędzia, ponieważ prosta zasada średnica minus skok nie będzie właściwa.
Jak dobrać wiertło i gwintownik do konkretnego gwintu
Przy gwintowniku skrawającym punktem wyjścia jest wzór d = D - P, gdzie D oznacza średnicę nominalną gwintu, a P jego skok. To przybliżenie, nie bezwarunkowa reguła dla każdego materiału i każdego narzędzia. W produkcji dokładny wymiar powinien wynikać z tabeli producenta oraz wymaganej klasy pokrycia gwintu.
| Gwint | Skok | Typowa średnica wiertła pod gwint skrawany | Przykładowe zastosowanie |
|---|---|---|---|
| M4 | 0,7 mm | 3,3 mm | Małe elementy, osłony, przyrządy |
| M5 | 0,8 mm | 4,2 mm | Obudowy i lekkie konstrukcje |
| M6 | 1,0 mm | 5,0 mm | Uniwersalne połączenia maszynowe |
| M8 | 1,25 mm | 6,8 mm | Elementy konstrukcyjne i uchwyty |
| M10 | 1,5 mm | 8,5 mm | Połączenia o większym obciążeniu |
| M12 | 1,75 mm | 10,2 mm | Cięższe konstrukcje i korpusy |
Podane wartości dotyczą popularnych gwintów metrycznych i gwintowników skrawających. Nie należy używać tej tabeli do gwintowników wygniatających, ponieważ dla nich otwór musi być większy. Przykładowo dla M6 × 1 średnica przygotowania może wynosić około 5,5 mm, ale konkretny wymiar zależy od procentowego wypełnienia profilu i materiału.
Rodzaj gwintownika ma praktyczne znaczenie
| Typ narzędzia | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Ręczny, komplet trzyczęściowy | Prace jednostkowe i naprawy | Wymaga dobrej osiowości i wyczucia operatora |
| Maszynowy z rowkami prostymi | Otwory przelotowe, stabilna produkcja | Gorzej odprowadza wióry z otworów ślepych |
| Maszynowy spiralny | Otwory ślepe, szczególnie w materiałach wiórowych | Jest bardziej wrażliwy na parametry i dobór smaru |
| Wygniatający | Materiały ciągliwe, brak wiórów | Nie nadaje się do materiałów kruchych i wymaga innego otworu |

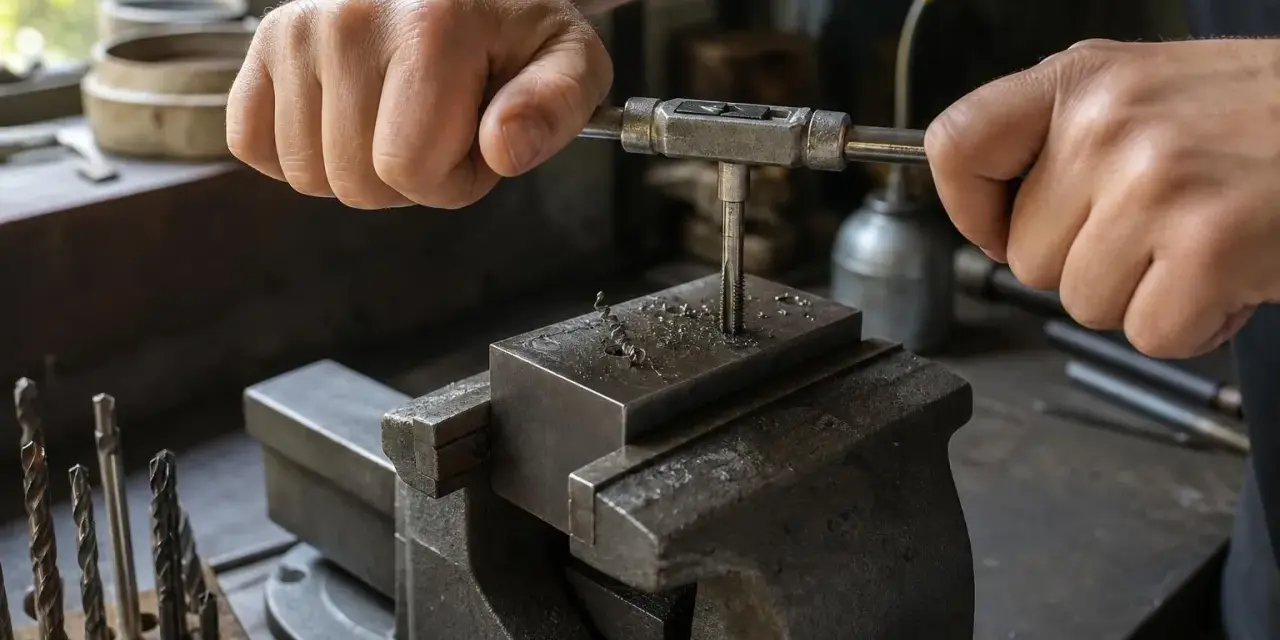

W przypadku gwintowania ręcznego trzyczęściowy komplet składa się zwykle z gwintownika wstępnego, pośredniego i wykańczającego. Nie zawsze trzeba używać całego zestawu. Przy cienkiej ściance lub krótkim gwincie narzędzie maszynowe z odpowiednim wprowadzeniem bywa wygodniejsze, ale tylko wtedy, gdy można zapewnić kontrolę kierunku i momentu.
Przebieg pracy od wiercenia do gotowego gwintu
Największą różnicę robi przygotowanie detalu. Zaczynam od stabilnego zamocowania materiału i wyznaczenia osi otworu. Przy pracy ręcznej używam wiertarki stołowej do samego wiercenia, jeśli tylko jest dostępna, ponieważ łatwiej zachować prostopadłość niż przy prowadzeniu wiertarki z ręki.
- Wyznacz miejsce otworu i wykonaj punktowanie, aby wiertło nie przesunęło się na powierzchni.
- Wywierć otwór o średnicy dobranej do gwintu, zachowując jego oś i wymaganą głębokość.
- Wykonaj lekkie fazowanie krawędzi. Usuwa ono zadziory i ułatwia rozpoczęcie pracy narzędzia.
- Ustaw gwintownik osiowo względem otworu. Nawet niewielkie odchylenie może uszkodzić pierwsze zwoje.
- Podaj środek smarny dobrany do materiału i rodzaju operacji.
- Wprowadzaj narzędzie spokojnie, bez przechylania i bez wymuszania obrotu, gdy rośnie opór.
- Usuń wióry i oczyść gwint, a potem sprawdź go śrubą kontrolną lub sprawdzianem.
Przy ręcznym nacinaniu ważniejsza od siły jest kontrola oporu. Po kilku obrotach można cofnąć narzędzie o część obrotu, aby przełamać wiór, ale nie traktuję tej zasady jako sztywnego rytuału. W aluminium często wystarcza płynny ruch, natomiast w stali nierdzewnej konieczne może być częstsze przerywanie pracy i dokładniejsze smarowanie.
W maszynie posuw musi odpowiadać skokowi gwintu. Dla gwintu M8 × 1,25 przy 300 obr./min posuw synchroniczny wynosi 375 mm/min, ponieważ posuw oblicza się jako prędkość obrotowa pomnożona przez skok. Bez synchronizacji można złamać gwintownik albo uzyskać zniekształcony profil.
Jak podejść do otworu ślepego
W otworze ślepym głębokość wiercenia musi być większa niż długość użytecznego gwintu. Trzeba uwzględnić stożek gwintownika, przestrzeń na wióry i margines bezpieczeństwa. Jeżeli projekt wymaga 12 mm pełnego gwintu, otwór o głębokości dokładnie 12 mm będzie zwykle za płytki.
Do takich otworów wybieram najczęściej gwintownik spiralny, który kieruje wióry ku górze. Przy krótkim otworze, twardym materiale lub dużej średnicy może być potrzebne dodatkowe usuwanie wiórów. Dno trzeba też sprawdzić po obróbce, ponieważ nagromadzony materiał może zablokować narzędzie mimo prawidłowej średnicy wiertła.
Materiał, smarowanie i parametry zmieniają wynik
Nie ma jednego uniwersalnego oleju ani jednej prędkości dla wszystkich detali. Stal konstrukcyjna wymaga innego podejścia niż aluminium, mosiądz, stal nierdzewna czy żeliwo. Dobór środka smarnego wpływa na moment skrawania, jakość powierzchni i trwałość ostrzy.| Materiał | Na co zwrócić uwagę | Typowa praktyka |
|---|---|---|
| Stal konstrukcyjna | Wiór może szybko zablokować rowki | Olej do gwintowania i umiarkowane obroty |
| Stal nierdzewna | Umocnienie zgniotowe i duży opór | Ostre narzędzie, stabilny posuw, dobre chłodzenie |
| Aluminium | Przywieranie materiału do ostrzy | Środek ograniczający przywieranie i czyste rowki |
| Żeliwo | Materiał kruchy, często obrabiany na sucho | Kontrola pyłu i dokładne czyszczenie otworu |
| Mosiądz | Łatwe skrawanie, ale ryzyko zakleszczenia przy złym narzędziu | Ostre narzędzie i niewielki nacisk |
W obróbce CNC prędkość obrotową można oszacować ze wzoru n = 1000 × Vc / π × D, gdzie Vc jest prędkością skrawania, a D średnicą gwintownika. W praktyce nie zaczynam od maksymalnej wartości z katalogu. Najpierw uwzględniam sztywność maszyny, długość narzędzia, materiał i rodzaj chłodzenia, a dopiero potem podnoszę parametry.
Przy gwintowaniu ręcznym parametry nie są wyrażane w obrotach na minutę, ale zasada pozostaje podobna. Zbyt szybka praca zwiększa temperaturę i ryzyko zakleszczenia, a zbyt mocne dociskanie często kończy się przechyleniem gwintownika. Oś narzędzia i właściwy otwór zwykle robią większą różnicę niż sama siła operatora.
Błędy, które niszczą gwint lub łamią narzędzie
Najczęściej problem zaczyna się jeszcze przed kontaktem gwintownika z materiałem. Zbyt mały otwór zwiększa udział materiału usuwanego przez ostrza, a to gwałtownie podnosi moment. Przy małym gwincie, na przykład M3 lub M4, różnica kilku dziesiątych milimetra może wystarczyć do zniszczenia narzędzia.
- Użycie niewłaściwego wiertła powoduje zbyt płytki albo zbyt słaby profil gwintu.
- Brak fazy wejściowej utrudnia rozpoczęcie pracy i może uszkodzić pierwszy zwój.
- Przechylony gwintownik wykonuje gwint poza osią, przez co śruba wchodzi z oporem.
- Brak smarowania zwiększa tarcie i temperaturę, szczególnie w stali oraz aluminium.
- Gwintownik do otworów przelotowych użyty w ślepym może zapchać się wiórami.
- Zbyt płytki otwór ślepy powoduje dobicie stożka narzędzia do dna.
- Kontynuowanie pracy mimo narastającego oporu często kończy się złamaniem gwintownika.
Nie próbuję ratować złamanego narzędzia przez dalsze obracanie. Najpierw zatrzymuję proces, usuwam wióry i sprawdzam, czy problemem jest geometria otworu, ustawienie osi, materiał czy sam gwintownik. W produkcji seryjnej taki sygnał powinien uruchomić kontrolę pierwszej sztuki, a nie tylko wymianę narzędzia.
Przeczytaj również: Otwór pod M4 - Kiedy 3,3 mm to za mało? Kompletny poradnik!
Jak skontrolować wykonany gwint
Najprostszy test polega na wkręceniu odpowiedniej śruby, ale nie zastępuje on kontroli wymiarowej. Śruba może wejść mimo lokalnego błędu, zbyt małej długości zazębienia albo niewłaściwej średnicy podziałowej. Przy wymagających połączeniach stosuje się sprawdzian GO i NO-GO.
Sprawdzian przechodni powinien przejść przez cały wymagany odcinek bez nadmiernej siły, a nieprzechodni nie powinien wejść poza określony zakres. Warto obejrzeć również początek gwintu, usunąć zadziory i sprawdzić, czy nie ma wyrwanych zwojów. Sama obecność śruby w otworze nie świadczy jeszcze o prawidłowym wykonaniu.
Co sprawdzam przed zwolnieniem detalu z produkcji
Przed przekazaniem elementu dalej sprawdzam pięć rzeczy: typ gwintu, skok, średnicę przygotowanego otworu, długość użytecznego zazębienia i stan powierzchni. Jeśli detal ma pracować w odpowiedzialnym połączeniu, dodaję kontrolę sprawdzianem oraz pomiar prostopadłości otworu.
Dobry rezultat nie zależy od jednego triku. To suma właściwego wiertła, narzędzia dopasowanego do otworu, stabilnego prowadzenia, smarowania i kontroli po obróbce. Gdy te elementy są dobrane świadomie, nacinanie gwintu staje się powtarzalną operacją, a nie próbą sił między operatorem i łamliwym narzędziem.
