Najważniejsza informacja o gwincie M8 mieści się w jego pełnym oznaczeniu
- M8×1,25 oznacza standardowy gwint metryczny o skoku 1,25 mm.
- M8×1 oraz M8×0,75 to popularne odmiany drobnozwojne.
- Do wykonania gwintu wewnętrznego M8×1,25 zwykle stosuje się wiertło 6,8 mm.
- Śruba i nakrętka muszą mieć ten sam skok, nie tylko tę samą średnicę.
- Najpewniejszy pomiar wykonuje się za pomocą grzebienia do gwintów albo przez pomiar kilku zwojów.
Jaki skok ma standardowy gwint M8?
W typowej śrubie oznaczonej jako M8 bez dodatkowej informacji przyjmuje się gwint zwykły M8×1,25. Liczba 8 odnosi się do nominalnej średnicy gwintu w milimetrach, a wartość 1,25 określa odległość między odpowiadającymi sobie zwojami.
Oznacza to, że po jednym pełnym obrocie śruby przesuwa się ona osiowo o 1,25 mm. Ta informacja ma znaczenie przy doborze nakrętki, gwintownika, narzynki, wiertła oraz parametrów obróbki. Sama nazwa M8 mówi więc o średnicy, ale nie opisuje wszystkich cech połączenia.
W praktyce najczęściej spotykam właśnie wariant M8×1,25 w śrubach konstrukcyjnych, uchwytach, obudowach maszyn i elementach wyposażenia technicznego. Jeżeli producent podaje wyłącznie „M8”, zwykle chodzi o skok zwykły, jednak w dokumentacji technicznej zawsze lepiej szukać pełnego oznaczenia.
M8×1,25, M8×1 i M8×0,75 nie są zamienne

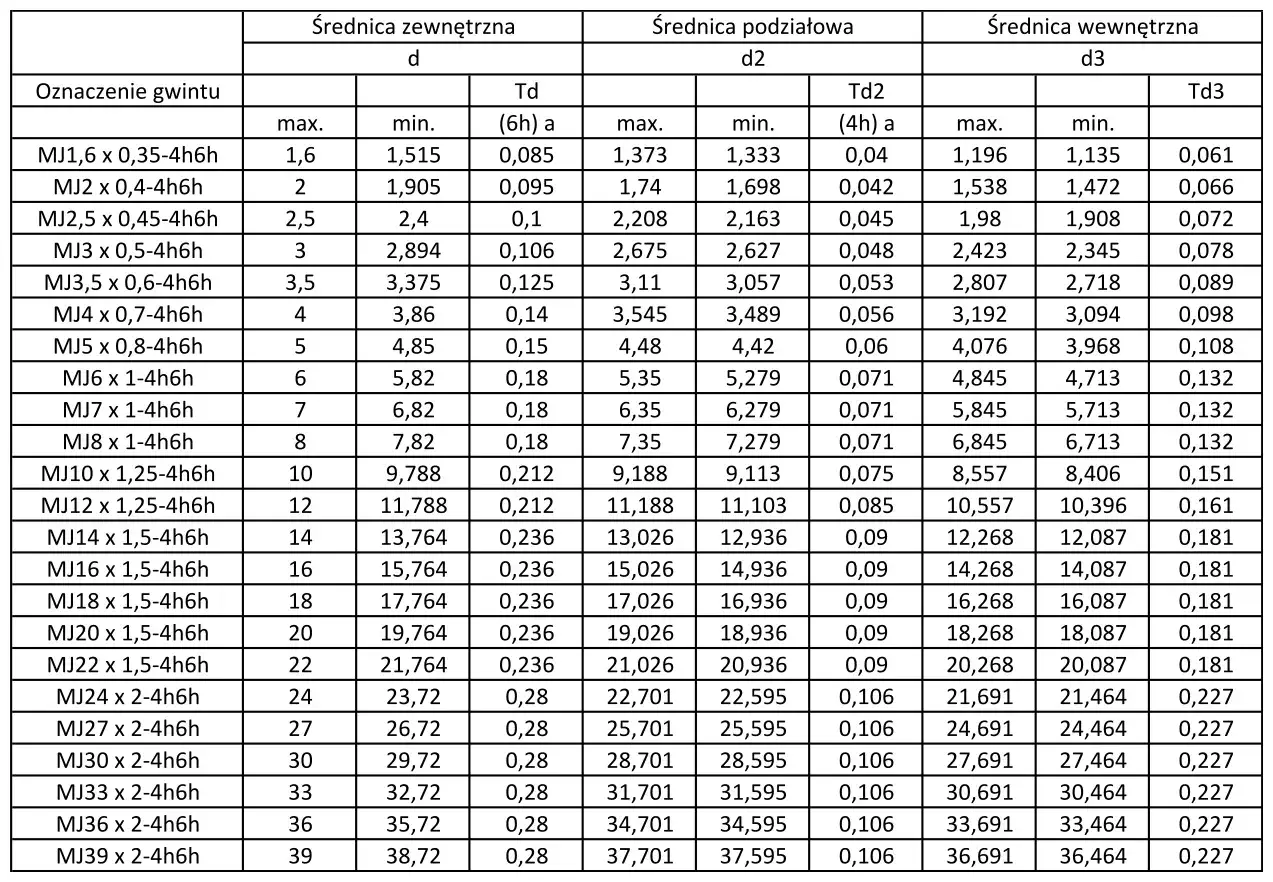

Gwinty o tej samej średnicy mogą mieć różne odległości między zwojami. Najczęściej spotykane odmiany dla średnicy M8 przedstawia poniższa tabela.
| Oznaczenie | Skok | Typowe zastosowanie |
|---|---|---|
| M8×1,25 | 1,25 mm | Połączenia ogólne, standardowe śruby i nakrętki |
| M8×1 | 1,00 mm | Regulacja, cieńsze ścianki, połączenia wymagające mniejszego przesuwu |
| M8×0,75 | 0,75 mm | Precyzyjna regulacja i specjalistyczne zastosowania |
Wariant drobnozwojny ma mniejszy skok, a więc więcej zwojów na tej samej długości. Może ułatwiać dokładną regulację i sprawdzać się tam, gdzie grubość materiału jest ograniczona. Z drugiej strony jest mniej uniwersalny, a jego zanieczyszczenie lub uszkodzenie szybciej utrudnia montaż.
Najczęstszy błąd polega na założeniu, że każda śruba M8 pasuje do każdej nakrętki M8. M8×1,25 i M8×1 nie powinny być łączone. Początkowo elementy mogą wejść na kilka obrotów, ale później pojawi się opór, a dalsze dokręcanie może zniszczyć zarys gwintu.
Kiedy wybrać gwint zwykły?
Do większości typowych połączeń wybrałbym M8×1,25. Taki wariant jest łatwo dostępny, prostszy w czyszczeniu i mniej wrażliwy na drobne uszkodzenia. Dobrze sprawdza się także w produkcji seryjnej, ponieważ narzędzia i elementy zamienne są powszechne.
Kiedy ma sens gwint drobnozwojny?
M8×1 lub M8×0,75 warto rozważyć wtedy, gdy liczy się precyzja przesuwu, większa liczba zwojów w krótkim odcinku albo ograniczona grubość ścianki. Nie traktowałbym go jednak jako automatycznie mocniejszego rozwiązania. O trwałości połączenia decydują również materiał, długość zazębienia, klasa śruby, dokładność wykonania i sposób dokręcenia.
Jak sprawdzić skok gwintu M8 bez dokumentacji?

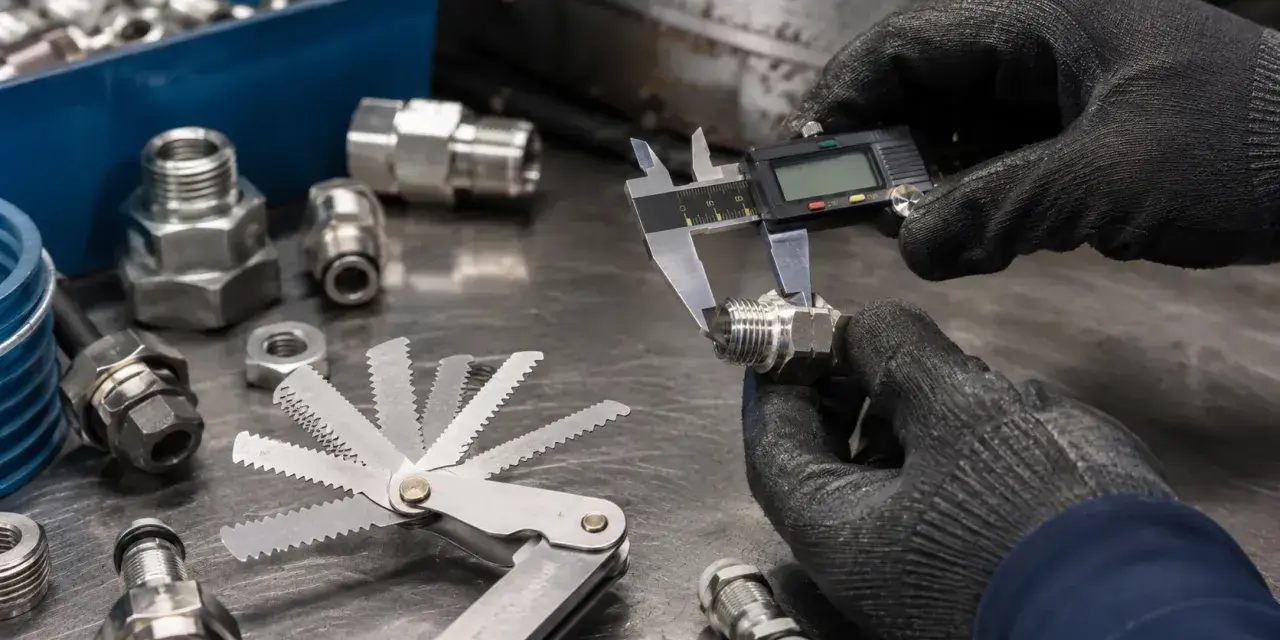

Najwygodniejszym narzędziem jest grzebień do gwintów. Wystarczy przyłożyć listki do zewnętrznego albo wewnętrznego profilu i wybrać ten, który dokładnie pokrywa się ze zwojami. Dla M8 interesują nas przede wszystkim oznaczenia 1,25, 1,00 i 0,75.
Jeżeli nie mam grzebienia, mierzę odległość kilku zwojów suwmiarką. Pomiar jednej przerwy bywa niedokładny, dlatego lepiej zmierzyć odcinek obejmujący 10 skoków i podzielić wynik przez 10.
- 12,5 mm na 10 skoków oznacza skok 1,25 mm.
- 10 mm na 10 skoków oznacza skok 1,00 mm.
- 7,5 mm na 10 skoków oznacza skok 0,75 mm.
Pomiar suwmiarką średnicy zewnętrznej potwierdzi, że mamy do czynienia z rozmiarem zbliżonym do M8, ale nie rozstrzygnie wariantu skoku. W przypadku zużytego gwintu wynik może być jeszcze mniej pewny. Przy części krytycznej dla bezpieczeństwa sprawdziłbym oznaczenie na rysunku, dokumentację producenta albo użył sprawdzianu gwintowego.
Jak dobrać wiertło i narzędzia do wykonania gwintu?
Do nacinania gwintu wewnętrznego średnicę wiertła można orientacyjnie obliczyć, odejmując skok od średnicy nominalnej. Dla standardowego M8×1,25 daje to 8 - 1,25 = 6,75 mm, ale w praktyce stosuje się wiertło 6,8 mm, ponieważ uwzględnia ono wymagany profil i typowe warunki obróbki.
| Gwint wewnętrzny | Typowa średnica wiertła | Uwagi |
|---|---|---|
| M8×1,25 | 6,8 mm | Najpopularniejszy wariant |
| M8×1 | 7,0 mm | Gwint drobnozwojny |
| M8×0,75 | 7,25 mm | Wymaga odpowiedniego gwintownika i kontroli wymiaru |
Podane wartości są dobrym punktem wyjścia, ale nie zastępują tabeli narzędzia ani wymagań procesu. W miękkich materiałach można dążyć do większego zarysu gwintu, natomiast w materiałach trudnych w obróbce ważne stają się siły skrawania, smarowanie i odprowadzanie wiórów.
Przeczytaj również: Gwint drobnozwojny czy zwykły? Sprawdź, co wybrać
Gwintownik do otworu przelotowego i ślepego
Do otworu przelotowego zwykle wygodny jest gwintownik z geometrią ułatwiającą wypychanie wiórów do przodu. W otworze ślepym trzeba zostawić miejsce na stożek gwintownika i wióry, dlatego głębokość wiercenia powinna być większa niż planowana długość pełnego zazębienia.
Przy ręcznym gwintowaniu nie próbowałbym od razu uzyskać pełnej głębokości jednym gwałtownym ruchem. Smarowanie, ustawienie narzędzia prostopadle do powierzchni i okresowe cofnięcie gwintownika ograniczają ryzyko zakleszczenia. Szczególnej ostrożności wymaga aluminium, stal nierdzewna i cienkościenne profile.
Co najczęściej psuje połączenie M8?
Najwięcej problemów wynika nie z samego rozmiaru, lecz z pośpiechu przy identyfikacji. Śruba może wyglądać poprawnie, a mimo to mieć inny skok niż element, do którego ma trafić. Z mojego punktu widzenia pierwszą czynnością powinno być porównanie gwintu, a dopiero później użycie klucza.
- Wymuszanie dokręcania niedopasowanej śruby. Jeżeli po dwóch lub trzech obrotach pojawia się wyraźny opór, trzeba przerwać pracę.
- Wiercenie otworu 6,8 mm bez sprawdzenia, jaki gwint ma powstać. Ta średnica dotyczy typowo M8×1,25, nie każdej odmiany.
- Mylenie średnicy zewnętrznej z nominalną. Zużyta lub ocynkowana śruba może mieć pomiar odbiegający od 8 mm.
- Brak kontroli prostopadłości podczas gwintowania. Nawet właściwy gwintownik nie naprawi krzywo rozpoczętego otworu.
- Łączenie elementów o różnych klasach i materiałach bez oceny obciążenia. Sam zgodny skok nie gwarantuje odpowiedniej wytrzymałości.
Po wykonaniu gwintu sprawdzam go najpierw ręcznie odpowiednią śrubą, bez używania narzędzia. W produkcji seryjnej lepszym rozwiązaniem jest sprawdzian przechodni i nieprzechodni, ponieważ pozwala kontrolować nie tylko skok, ale też średnicę podziałową i tolerancję wykonania.
Jak zapisać właściwe oznaczenie w dokumentacji?
Jeżeli chodzi o standardowy gwint, zapis M8×1,25-6H informuje o średnicy, skoku i klasie tolerancji gwintu wewnętrznego. Dla gwintu zewnętrznego często spotyka się zapis M8×1,25-6g. W prostych opisach handlowych końcówka tolerancji może zostać pominięta, ale w dokumentacji produkcyjnej warto ją podać.
Przy gwincie drobnozwojnym skok powinien być zawsze zapisany, na przykład M8×1. Dzięki temu operator, technolog lub magazynier nie musi zgadywać, który wariant wybrać. To drobny szczegół w rysunku, który potrafi zapobiec całej serii źle wykonanych części.
Jeśli połączenie ma pracować w podwyższonej temperaturze, pod obciążeniem dynamicznym albo w środowisku z wibracjami, sam zapis gwintu również nie wystarczy. Trzeba określić klasę wytrzymałości śruby, materiał nakrętki, długość zazębienia i wymagany moment dokręcania.
Jedna kontrola przed montażem oszczędza więcej niż naprawa gwintu
Najprostsza reguła jest skuteczna: dla zwykłej śruby M8 przyjmij skok 1,25 mm, ale potwierdź go, gdy element pochodzi z nieznanego źródła, ma nietypowe zastosowanie albo współpracuje z istniejącym gwintem.
Przed montażem porównuję oznaczenie, mierzę skok i sprawdzam, czy śruba przechodzi ręcznie przez całą dostępną długość. Te trzy czynności zajmują chwilę, a pozwalają uniknąć zerwania gwintu, wymiany części i przestoju na stanowisku.
