Mały skok daje większą kontrolę, ale wymaga dokładniejszego montażu
- Mniejszy skok oznacza więcej zwojów na tej samej długości gwintu.
- M10 × 1 ma skok 1 mm, podczas gdy typowy gwint zwykły M10 ma skok 1,5 mm.
- Odmiana drobnozwojna dobrze sprawdza się w cienkościennych elementach i połączeniach wymagających regulacji.
- Przy wykonaniu otworu orientacyjnie stosuje się zasadę średnica nominalna minus skok.
- Największe ryzyko stanowią przekoszenie, zanieczyszczenia i pomylenie skoku podczas montażu.
Co wyróżnia gwint o drobnym skoku
Gwint drobnozwojny ma mniejszą odległość między sąsiednimi zwojami niż gwint zwykły o tej samej średnicy nominalnej. Przykładowo oznaczenie M10 × 1 informuje o średnicy około 10 mm i skoku 1 mm. Dla porównania standardowy M10 ma najczęściej skok 1,5 mm.
Skok określa, o ile przesunie się nakrętka po jednym pełnym obrocie. W praktyce oznacza to, że przy M10 × 1 element przesuwa się o 1 mm, a przy M10 × 1,5 o 1,5 mm. Ta różnica jest niewielka na papierze, ale bardzo wyraźna podczas regulacji, dokręcania i pracy mechanizmu.
Podstawowy zarys metrycznego gwintu ISO ma kąt 60 stopni. Wymiary i szeregi skoków opisują między innymi normy ISO 261 i ISO 724, natomiast pola tolerancji określa ISO 965. W dokumentacji technicznej można więc spotkać zapis M10 × 1 - 6g dla gwintu zewnętrznego oraz M10 × 1 - 6H dla gwintu wewnętrznego.
Co zmienia mniejszy skok
Przy tej samej średnicy rdzeń śruby jest zwykle większy niż w odmianie ze skokiem zwykłym. Dzięki temu przekrój odpowiedzialny za przenoszenie siły rozciągającej może być korzystniejszy. Nie oznacza to jednak automatycznie, że każde połączenie drobnozwojne będzie mocniejsze. O wytrzymałości decydują również materiał, klasa śruby, długość zazębienia, tolerancja i sposób dokręcania.
Mniejszy kąt linii śrubowej ułatwia precyzyjne ustawianie położenia i ogranicza samoczynne odkręcanie, ale nie zastępuje prawidłowego napięcia wstępnego ani zabezpieczenia połączenia. Wibracje, niewłaściwy moment dokręcania i słaba jakość powierzchni nadal mogą doprowadzić do luzowania.

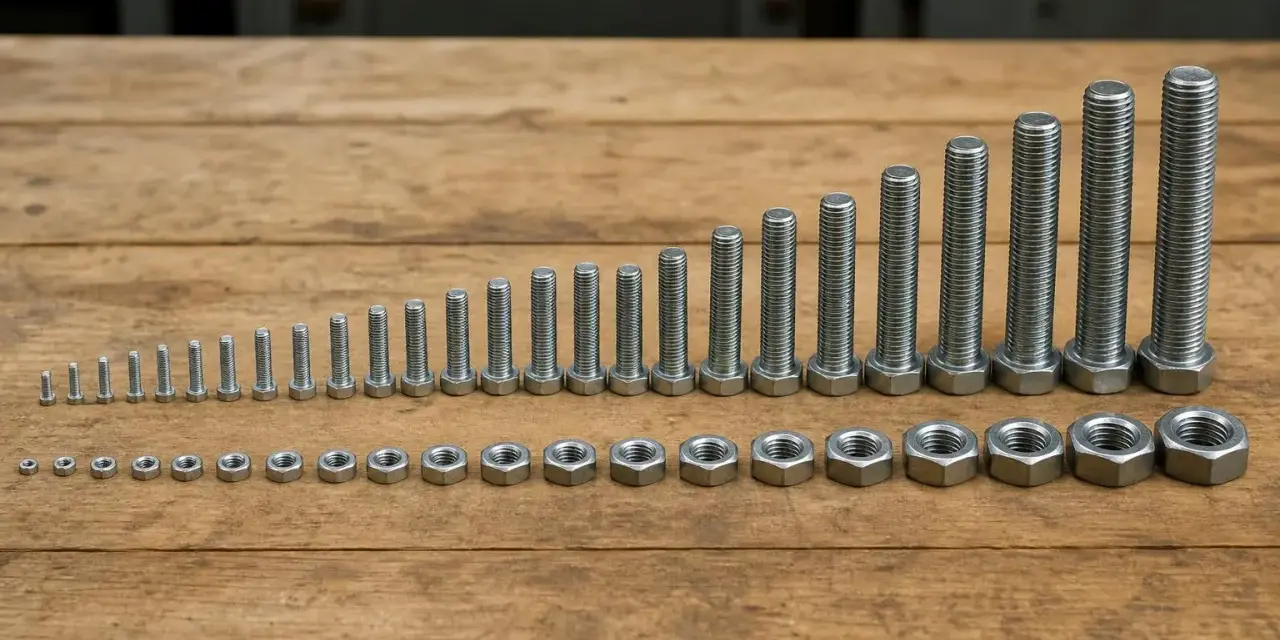

Gwint drobnozwojny czy zwykły
Najprostsza zasada brzmi: gwint zwykły jest bardziej uniwersalny, a drobnozwojny lepiej sprawdza się w określonych warunkach konstrukcyjnych. Sam mniejszy skok nie jest powodem, by wymieniać standardowe elementy złączne. Najpierw patrzę na materiał, obciążenie, dostępną przestrzeń i wymagania montażowe.
| Kryterium | Gwint zwykły | Gwint o drobnym skoku |
|---|---|---|
| Odporność na zabrudzenia | Lepsza | Mniejsza, ponieważ zwoje są gęściej rozmieszczone |
| Prędkość skręcania | Większy przesuw na obrót | Mniejszy przesuw na obrót |
| Regulacja | Mniej dokładna | Dokładniejsza |
| Cienka ścianka | Może wymagać większej długości zazębienia | Korzystniejszy przy ograniczonej grubości materiału |
| Ryzyko uszkodzenia podczas montażu | Zwykle niższe | Wyższe przy przekoszeniu lub pośpiechu |
| Typowe zastosowanie | Konstrukcje ogólne, połączenia serwisowe | Regulacja, cienkie elementy, motoryzacja, hydraulika siłowa |
W mojej praktyce największy sens ma odmiana drobnozwojna wtedy, gdy konstruktor potrafi wskazać konkretną korzyść, na przykład większą długość zazębienia w cienkiej tulei albo dokładniejsze ustawienie położenia. W pozostałych przypadkach gwint zwykły wygrywa prostotą i mniejszą podatnością na błędy.
Najważniejsze zalety
- większa liczba zwojów na danej długości zazębienia,
- mniejszy przesuw osiowy podczas jednego obrotu,
- lepsza możliwość regulacji i ustawiania napięcia,
- często większy rdzeń śruby przy tej samej średnicy nominalnej,
- dobre wykorzystanie w elementach cienkościennych i rurach.
Ograniczenia, o których łatwo zapomnieć
Drobny skok szybciej reaguje na zabrudzenie, korozję i uszkodzenie pojedynczego zwoju. W warunkach polowych może to utrudnić rozpoczęcie skręcania, a próba „dociągnięcia na siłę” często kończy się zatarciem lub zerwaniem gwintu.
Trzeba też uważać na korozję i zjawisko galling, czyli zacieranie współpracujących powierzchni, szczególnie w elementach nierdzewnych. Pomaga właściwy środek montażowy, czystość oraz kontrola momentu dokręcania, ale smar nie naprawi źle dobranej tolerancji.
Gdzie stosuje się drobny skok
Takie połączenia spotyka się tam, gdzie liczy się dokładność, ograniczona przestrzeń lub duża długość czynnego zazębienia. Nie chodzi wyłącznie o śruby. Ten sam sposób kształtowania zwoju stosuje się w otworach gwintowanych, nakrętkach, trzpieniach regulacyjnych, korkach i elementach maszyn.
Elementy cienkościenne
W cienkiej tulei lub korpusie nie zawsze da się wykonać wystarczająco długi gwint zwykły. Mniejszy skok pozwala uzyskać więcej zwojów bez zwiększania długości elementu. Trzeba jednak sprawdzić, czy materiał nie jest zbyt miękki. W aluminium, mosiądzu i tworzywach sama liczba zwojów nie gwarantuje odporności na wyrwanie.
Mechanizmy regulacyjne
Śruba M8 × 0,75 przesuwa się o 0,75 mm na obrót, więc łatwiej nią ustawić niewielką korektę niż śrubą M8 × 1,25. Takie rozwiązanie ma sens w przyrządach, uchwytach, elementach pomiarowych i mechanizmach, w których operator musi płynnie zmieniać położenie.
Motoryzacja i hydraulika
W motoryzacji odmiany drobnozwojne są używane między innymi w połączeniach wymagających dokładnego napięcia, w elementach zawieszenia, układach regulacyjnych i niektórych czopach. W hydraulice spotyka się je w przyłączach i elementach, gdzie ważne jest dobre dopasowanie oraz ograniczenie przesuwu podczas dokręcania. Zawsze trzeba jednak dopasować standard gwintu do konkretnego producenta i dokumentacji, ponieważ podobnie wyglądające oznaczenia nie muszą być zamienne.
Jak czytać oznaczenie i dobrać elementy
Najważniejsza informacja znajduje się po średnicy nominalnej. Zapis M12 × 1,5 oznacza gwint metryczny o średnicy nominalnej 12 mm i skoku 1,5 mm. Jeśli przy danej średnicy nie podano skoku, zwykle chodzi o skok podstawowy, ale w dokumentacji technicznej nie powinno się na tym polegać bez sprawdzenia tabeli normowej.
| Oznaczenie | Skok | Orientacyjna średnica wiertła pod gwint wewnętrzny | Przykładowy sens zastosowania |
|---|---|---|---|
| M6 × 0,75 | 0,75 mm | 5,2 mm | Mały element regulacyjny lub cienka ścianka |
| M8 × 1 | 1 mm | 7 mm | Połączenie wymagające dokładniejszego ustawienia |
| M10 × 1 | 1 mm | 9 mm | Regulacja i elementy o ograniczonej długości |
| M12 × 1,5 | 1,5 mm | 10,5 mm | Połączenia konstrukcyjne i motoryzacyjne |
Podane średnice wierteł są wartościami orientacyjnymi dla typowego nacinania gwintu. W praktyce dobór zależy od materiału, rodzaju gwintownika, wymaganej klasy wykonania i procentowego udziału profilu. Dla otworu przelotowego trzeba zapewnić odpływ wiórów, a dla ślepego zostawić dodatkową głębokość pod strefę skrawania.
Co sprawdzić przed zamówieniem
- średnicę nominalną i dokładny skok,
- gwint prawy albo lewy,
- rodzaj gwintu, na przykład metryczny ISO lub rurowy,
- klasę wytrzymałości i materiał elementu,
- pole tolerancji, na przykład 6H dla otworu i 6g dla śruby,
- długość zazębienia oraz sposób zabezpieczenia przed luzowaniem.
Najczęstsza pomyłka polega na dopasowaniu samej średnicy. Śruba M10 × 1 nie pasuje do nakrętki M10 × 1,5, mimo że oba elementy mają nominalnie 10 mm. Przy częściach zamiennych sprawdzam również długość, klasę materiału, powłokę i kształt powierzchni oporowej, bo sam gwint opisuje tylko część połączenia.
Jak wykonać i kontrolować połączenie
W produkcji precyzja zaczyna się od przygotowania otworu. Otwór pod gwint należy wywiercić prostopadle do powierzchni, usunąć grat i dobrać narzędzie przeznaczone do właściwego skoku. Przy długim otworze ślepym szczególnie ważne jest regularne wycofywanie gwintownika, aby nie zakleszczyć wiórów.- Sprawdź średnicę i skok na podstawie dokumentacji, a nie wyłącznie wyglądu elementu.
- Dobierz wiertło, gwintownik oraz chłodziwo do materiału.
- Wykonaj fazę wejściową, która ułatwi rozpoczęcie gwintowania.
- Nacinaj gwint osiowo, bez bocznego nacisku i bez gwałtownych zmian kierunku.
- Oczyść połączenie i sprawdź je sprawdzianem przechodnim oraz nieprzechodnim, jeśli wymaga tego kontrola jakości.
- Dokręcaj według momentu właściwego dla materiału, klasy śruby, powłoki i środka smarnego.
Przy kontroli ręcznej nie próbuję oceniać jakości wyłącznie po tym, że śruba się wkręca. Prawidłowe połączenie powinno przechodzić płynnie, bez zacięć i wyczuwalnego bicia. Jeśli element zaczyna ciężko wchodzić po dwóch lub trzech zwojach, najbezpieczniej go wykręcić i sprawdzić osiowość, skok oraz ewentualne uszkodzenie początku gwintu.
Przeczytaj również: Otwór pod gwint 3/8 cala - jak dobrać i uniknąć błędów?
Moment dokręcania nie jest stałą wartością
Nie ma jednego uniwersalnego momentu dla każdego M10 × 1. Wpływ mają między innymi klasa śruby, tarcie pod łbem, stan powierzchni, smar oraz materiał nakrętki. Ten sam moment może dać zupełnie inne napięcie wstępne w połączeniu suchym i smarowanym.
W zastosowaniach odpowiedzialnych korzystam z danych producenta elementu lub obliczeń dla konkretnego połączenia. Gdy nie ma takich danych, dokręcanie „na wyczucie” jest rozsądne tylko w prostych, niekrytycznych pracach, a nie przy elementach bezpieczeństwa, ciśnieniowych czy wysoko obciążonych.
Typowe błędy przy wyborze i montażu
Najwięcej problemów nie wynika z samej geometrii drobnego skoku, lecz z niedopasowania części. W katalogu mogą występować podobne średnice, lecz inny skok, tolerancja albo norma. Zanim zamówię większą partię, sprawdzam oznaczenie na rysunku i wykonuję próbę na wzorcowym elemencie.
- Pomylenie skoku M10 × 1 z M10 × 1,5. Próba wkręcania na siłę niszczy oba elementy.
- Użycie niewłaściwego wiertła, które daje zbyt płytki albo zbyt słaby profil.
- Brak fazy wejściowej, przez co pierwszy zwój łatwo się zadziera.
- Gwintowanie bez chłodzenia w materiale, który szybko się nagrzewa lub przywiera do narzędzia.
- Za krótka długość zazębienia w aluminium, mosiądzu albo tworzywie.
- Łączenie różnych materiałów bez uwzględnienia korozji galwanicznej i zacierania.
- Traktowanie małego skoku jako zabezpieczenia antywibracyjnego bez sprawdzenia wymaganego zabezpieczenia.
W miękkich materiałach często lepszy efekt daje tuleja gwintowana, wkładka naprawcza albo większa średnica połączenia. Zwiększanie liczby zwojów nie pomoże, jeśli materiał wokół otworu jest zbyt cienki i podatny na odkształcenie.
Jak podjąć dobrą decyzję projektową
Wybór zacząłbym od odpowiedzi na cztery pytania. Czy połączenie wymaga regulacji? Czy ścianka jest cienka? Czy miejsce pracy jest czyste i chronione? Czy serwis będzie wykonywany często i w trudnych warunkach? Im więcej odpowiedzi twierdzących na pierwsze dwa pytania, tym mocniejszy argument za małym skokiem.
Jeżeli priorytetem jest szybki montaż, tolerowanie zabrudzeń i łatwa dostępność części, zwykle rozsądniejszy pozostaje gwint zwykły. Jeżeli liczy się dokładne ustawienie, większy rdzeń śruby albo ograniczona przestrzeń, odmiana drobnozwojna może dać wyraźną przewagę.
W dokumentacji produkcyjnej podaję zawsze pełne oznaczenie, klasę tolerancji, materiał i wymagany moment dokręcania. Taki zapis ogranicza pomyłki w zakupach, na magazynie i podczas montażu bardziej niż samo dopisanie słowa „drobnozwojny”.
Mały skok, duża różnica w codziennej eksploatacji
Gwint o drobnym skoku nie jest lepszą wersją gwintu zwykłego w każdej sytuacji. To rozwiązanie do konkretnych zadań, w których korzyści z dokładniejszej regulacji, większego rdzenia lub większej liczby zwojów przewyższają trudniejszy montaż i większą wrażliwość na zanieczyszczenia.
Przed wyborem sprawdziłbym przede wszystkim średnicę, skok, tolerancję, materiał i długość zazębienia. Te pięć informacji pozwala uniknąć większości kosztownych pomyłek i dobrać element złączny, który będzie działał stabilnie nie tylko na stanowisku montażowym, lecz także po wielu cyklach pracy.
