Dobór gwintownika nie kończy się na sprawdzeniu średnicy. Na trzonku i w katalogu znajdziesz informacje o rodzaju gwintu, skoku, materiale narzędzia, tolerancji, geometrii nakroju oraz przeznaczeniu do otworów przelotowych lub nieprzelotowych. Pokażę, jak czytać oznaczenia gwintowników i jak przełożyć je na właściwy wybór w warsztacie, produkcji seryjnej oraz obróbce CNC.
Najważniejsze symbole prowadzą od rozmiaru gwintu do zastosowania narzędzia
- M6 × 1 oznacza gwint metryczny o średnicy nominalnej 6 mm i skoku 1 mm.
- ISO 2 (6H) określa klasę tolerancji narzędzia i wykonywanego gwintu wewnętrznego.
- Formy A, B, C i E informują o długości nakroju oraz sposobie pracy w otworze.
- HSS, HSS-E i HSS-E-PM wskazują gatunek materiału części skrawającej.
- DIN 352, DIN 371 i DIN 376 odnoszą się do wymiarów i wykonania gwintownika.
- Przy wyborze liczą się także materiał obrabiany, głębokość otworu i odprowadzanie wiórów.
Jak czytać podstawowe oznaczenie rozmiaru gwintownika
Najważniejszy zapis znajduje się zwykle na początku. Przykład M6 × 1 oznacza gwint metryczny ISO o średnicy nominalnej 6 mm i skoku 1 mm. Litera „M” mówi o systemie gwintu, pierwsza liczba o średnicy, a liczba po znaku mnożenia o odległości między sąsiednimi zwojami.W przypadku standardowego gwintu zgrubnego skok bywa pomijany. Zapis M6 najczęściej oznacza więc M6 × 1, ale przy zamówieniu narzędzia nie zakładam tego bez sprawdzenia tabeli producenta. Dla gwintu drobnozwojnego zapis musi być pełny, na przykład M6 × 0,75.
Spotykane są również oznaczenia innych systemów. MF oznacza metryczny gwint drobnozwojny, UNC gwint calowy zgrubny, a UNF calowy drobnozwojny. Symbole G, R, Rp, NPT odnoszą się do gwintów rurowych, przy czym różnią się profilem, kątem, skokiem i zasadą pasowania.| Oznaczenie | Znaczenie | Przykład zastosowania |
|---|---|---|
| M8 × 1,25 | Gwint metryczny zwykły, średnica 8 mm, skok 1,25 mm | Połączenia śrubowe w stali konstrukcyjnej |
| M8 × 1 | Gwint metryczny drobnozwojny | Cienkościenne elementy lub miejsca wymagające większej długości zazębienia |
| G 1/4 | Cylindryczny gwint rurowy | Armatura i instalacje techniczne |
| 1/4-20 UNC | Gwint calowy, średnica 1/4 cala, 20 zwojów na cal | Elementy wykonane według standardów amerykańskich |
| M10 × 1 LH | Gwint metryczny drobnozwojny lewoskrętny | Połączenia, w których obrót mógłby luzować gwint prawy |
Skrót LH pochodzi od angielskiego left hand i oznacza gwint lewy. Brak tego symbolu zwykle oznacza wykonanie prawoskrętne. To drobny szczegół, ale pomylenie kierunku może zakończyć się zakupem całkowicie nieprzydatnego narzędzia.
Co mówią symbole materiału, normy i tolerancji
Sam rozmiar nie odpowiada jeszcze na pytanie, czy gwintownik poradzi sobie z nierdzewką, aluminium albo stalą ulepszaną cieplnie. Do tego służą oznaczenia materiału narzędzia, powłoki i klasy dokładności. W katalogach spotykam najczęściej następujące skróty.
| Symbol | Co oznacza | Praktyczne znaczenie |
|---|---|---|
| HSS | Stal szybkotnąca | Uniwersalne wykonanie do wielu stali, żeliwa, mosiądzu i aluminium |
| HSS-E lub HSSE | Stal szybkotnąca z dodatkiem kobaltu | Lepsza odporność cieplna, przydatna między innymi do stali nierdzewnych |
| HSS-E-PM | Proszkowa stal szybkotnąca z kobaltem | Wyższa trwałość i odporność na obciążenia w produkcji seryjnej |
| VHM | Węglik spiekany | Duża sztywność i wydajność, ale większa wrażliwość na bicie oraz niewłaściwe warunki |
| TiN, TiCN, TiAlN | Powłoki ochronne | Mniejsze tarcie, lepsza odporność na zużycie i wyższa trwałość w określonych materiałach |
| ISO 2 (6H) | Klasa tolerancji gwintownika | Typowe wykonanie do standardowych gwintów wewnętrznych |
Warto rozdzielić dwie rzeczy. HSS-E nie jest powłoką, tylko gatunkiem stali, natomiast TiN czy TiAlN to warstwa naniesiona na powierzchnię narzędzia. Gwintownik HSS-E bez powłoki może być lepszy do konkretnego zadania niż tani model z powłoką, jeśli geometria i parametry są właściwie dobrane.
Oznaczenie ISO 2 (6H) często pojawia się przy gwintownikach metrycznych. Liczba ISO i zapis w nawiasie opisują tę samą klasę w dwóch systemach oznaczania. Nie należy mylić jej z dokładnością średnicy zewnętrznej narzędzia, ponieważ tolerancja dotyczy przede wszystkim średnicy podziałowej, czyli wymiaru decydującego o pasowaniu śruby i nakrętki.
W produkcji można spotkać także zapis 6HX. Litera X zwykle sygnalizuje wykonanie specjalne lub nadwymiarowe w stosunku do standardowego narzędzia. Dokładne znaczenie trzeba zawsze potwierdzić w legendzie danego producenta, ponieważ symbole katalogowe nie są całkowicie jednolite.
Normy takie jak DIN 352, DIN 371 i DIN 376 opisują przede wszystkim wymiary, trzpień i wykonanie określonej grupy gwintowników. Nie zakładam więc, że sam numer DIN mówi, czy narzędzie jest przeznaczone do otworu przelotowego. O tym decydują głównie forma nakroju, rodzaj rowka oraz opis zastosowania.
Formy nakroju pokazują, jak gwintownik będzie pracował
Nakrój to część gwintownika, która zaczyna wykonywać zarys gwintu. Litera przy oznaczeniu, na przykład Form B albo Form C, informuje o długości tej strefy i liczbie zwojów pracujących stopniowo. Dłuższy nakrój zwykle zmniejsza obciążenie pojedynczej krawędzi, ale wymaga większego momentu i pozostawia dłuższy wybieg gwintu.
| Forma | Długość nakroju | Typowe zastosowanie |
|---|---|---|
| A | Około 6-8 zwojów | Płytkie otwory przelotowe i materiały dające krótkie wióry |
| B | Około 3,5-5 zwojów | Otwory przelotowe, szczególnie przy wiórach średnich i długich |
| C | Około 2-3 zwojów | Otwory nieprzelotowe oraz uniwersalne zastosowania |
| D | Około 3,5-5 zwojów | Otwory przelotowe i nieprzelotowe, gdy jest miejsce na wybieg |
| E | Około 1,5-2 zwojów | Otwory nieprzelotowe z bardzo krótkim wybiegiem gwintu |
Do otworu przelotowego najczęściej wybieram formę B ze skośną powierzchnią natarcia. Wypycha ona wióry do przodu, więc ogranicza ryzyko zakleszczenia. W otworze nieprzelotowym bezpieczniejszym wyborem bywa forma C z rowkiem spiralnym, która odprowadza wiór ku górze.
Forma E pozwala wykonać gwint bliżej dna otworu, ale daje słabsze prowadzenie i większe obciążenie narzędzia. Nie traktuję jej jako uniwersalnego ulepszenia. Ma sens wtedy, gdy rzeczywiście brakuje miejsca na wybieg, a obrabiarka, oprawka i chłodzenie zapewniają odpowiednią stabilność.
Ważny jest także rodzaj rowków wiórowych. Rowki proste są odporne i dobrze sprawdzają się w żeliwie, brązie oraz krótkich otworach. Rowki spiralne pomagają wyciągać wióry z otworu nieprzelotowego, lecz są bardziej wrażliwe na nieprawidłowy posuw, bicie i zbyt duży moment obrotowy.
Jak odróżnić gwintownik ręczny od maszynowego
Gwintowniki ręczne często występują w kompletach dwu- lub trzyczęściowych. W starszym i nadal spotykanym oznaczeniu numer 1 wskazuje narzędzie wstępne, numer 2 pośrednie, a numer 3 wykańczające. Pierwszy ma najdłuższy nakrój, a ostatni najkrótszy, dlatego używanie wykańczaka jako pierwszego narzędzia zwiększa ryzyko złamania.
Na trzpieniu można znaleźć jeden, dwa lub trzy pierścienie. W wielu kompletach odpowiadają one kolejności pracy, ale nie traktuję kodu pierścieni jako absolutnego standardu. Część producentów stosuje własne oznaczenia, a niektóre gwintowniki zgodne z ISO są projektowane jako pojedyncze narzędzia do wykonania całego gwintu.

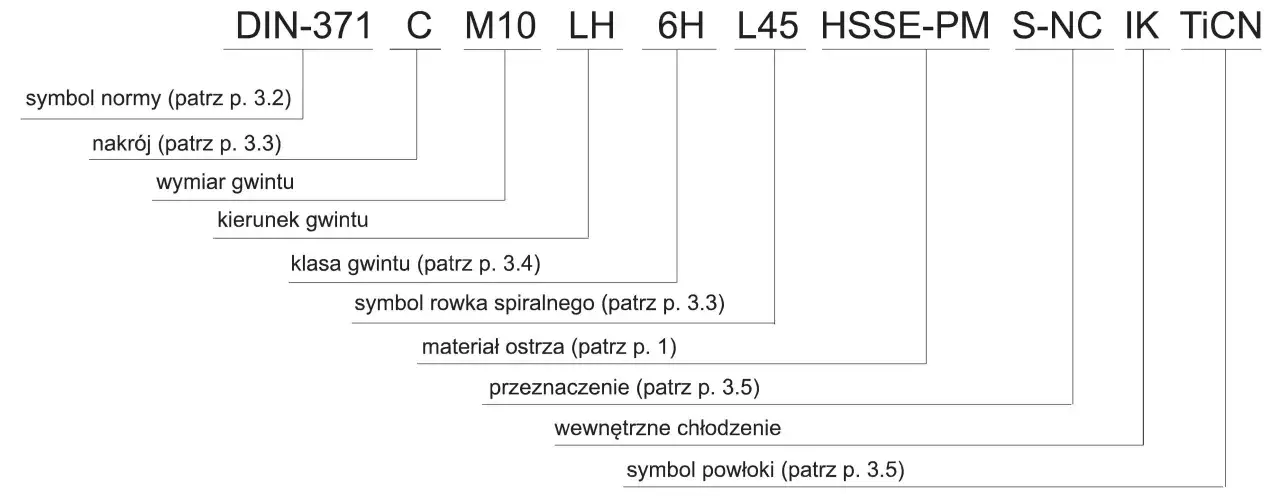

Gwintownik maszynowy ma oznaczenia odnoszące się do formy nakroju, rowka, kierunku spirali, materiału i powłoki. W ofercie może pojawić się na przykład zapis „M10 × 1,5 DIN 371 HSS-E Form B ISO 2”. Czytam go jako narzędzie do gwintu metrycznego, o średnicy 10 mm i skoku 1,5 mm, wykonane według wskazanego standardu, z kobalтовą stalą szybkotnącą, nakrojem do pracy w otworach przelotowych i typową klasą tolerancji.Przy pracy CNC znaczenie ma jeszcze sposób synchronizacji. Gwintowanie sztywne wymaga zgodności obrotów wrzeciona z posuwem, natomiast oprawka kompensacyjna może częściowo przejąć drobne różnice osiowe. Sam właściwy symbol na narzędziu nie naprawi jednak problemu z biciem, niewspółosiowością albo źle ustawioną głębokością.
Jak dobrać narzędzie do materiału i rodzaju otworu
Najpierw określam trzy parametry: system gwintu, rodzaj otworu i materiał obrabiany. Dopiero później wybieram gatunek stali, powłokę oraz geometrię. Taka kolejność ogranicza częsty błąd polegający na kupowaniu „mocniejszego” gwintownika bez sprawdzenia, czy jego rowki i nakrój pasują do konkretnego zadania.
| Warunki pracy | Rozsądny wybór | Na co uważać |
|---|---|---|
| Stal konstrukcyjna, otwór przelotowy | HSS lub HSS-E, forma B, rowki proste ze skośną powierzchnią natarcia | Zbyt mały otwór zwiększa moment i może złamać narzędzie |
| Stal nierdzewna, otwór nieprzelotowy | HSS-E lub HSS-E-PM, forma C albo E, rowek spiralny | Potrzebne jest stabilne mocowanie, smarowanie i kontrola narostu |
| Aluminium i mosiądz | Ostre narzędzie z geometrią do materiałów nieżelaznych | Nie każda powłoka poprawia pracę, a zbyt mały kąt natarcia sprzyja zalepianiu |
| Żeliwo | Gwintownik z prostym rowkiem, często bez agresywnej geometrii spiralnej | Trzeba skutecznie usuwać kruchy wiór i kontrolować zanieczyszczenie otworu |
| Produkcja seryjna | HSS-E-PM, odpowiednia powłoka i geometria dobrana do materiału | Wyższa cena ma sens tylko wtedy, gdy rośnie trwałość lub wydajność |
Średnicę wiertła pod gwint dobieram z tabeli producenta, a nie wyłącznie z prostego wzoru średnica nominalna minus skok. Dla M8 × 1,25 daje to orientacyjnie 6,75 mm, lecz rzeczywista wartość zależy od wymaganej klasy zazębienia, materiału i przeznaczenia połączenia.
Zbyt duże zazębienie nie zawsze oznacza mocniejszy gwint. Rośnie wtedy moment skrawania, temperatura i ryzyko wyłamania krawędzi, a rzeczywistą nośność może ograniczać sam materiał złącza. W zastosowaniach odpowiedzialnych korzystam z tabel dla konkretnego gwintownika oraz wymagań dokumentacji technicznej.
Nie pomijam też chłodzenia i smarowania. Przy stali nierdzewnej zwykle potrzebny jest środek ograniczający tarcie i przywieranie, natomiast w niektórych gatunkach aluminium ważniejsze jest zapobieganie zalepianiu ostrzy. Parametry obrotów wylicza się z prędkości skrawania, średnicy i skoku, dlatego prędkość posuwu musi odpowiadać skokowi gwintu.
Błędy w odczytywaniu symboli, które kosztują najwięcej
Pierwsza pomyłka to utożsamianie symbolu M6 z każdym gwintem o średnicy około 6 mm. M6 × 1 i M6 × 0,75 nie są zamienne. Śruba może wejść na początkowy ząb, ale po chwili dojdzie do zniszczenia profilu albo zablokowania połączenia.
Drugi błąd polega na użyciu gwintownika do otworu przelotowego w otworze ślepym. Narzędzie z nakrojem B lub A może spychać wióry na dno i doprowadzić do zakleszczenia. W takim przypadku lepiej sprawdzić formę C lub E, kąt spirali i maksymalną głębokość gwintowania podaną przez producenta.
Często mylona jest również klasa ISO 2 (6H) z klasą dokładności całego detalu. To parametr narzędzia, a nie pełna informacja o jakości wykonania otworu. Na końcowy efekt wpływają jeszcze średnica wiertła, osiowość, zużycie ostrzy, stabilność oprawki, chłodzenie i sposób pomiaru.
Nie przeceniałbym także kolorowych pierścieni na trzpieniu. Gühring, Dormer Pramet, Fanar czy inni producenci mogą przypisywać kolory do różnych rodzin zastosowań. Kolor jest wskazówką producenta, nie uniwersalnym kodem branżowym, dlatego zawsze sprawdzam legendę konkretnej serii.
Ostatni problem to pominięcie oznaczenia materiału. Tani gwintownik HSS może bardzo dobrze działać przy kilku otworach w stali miękkiej, ale nie będzie rozsądnym wyborem do setek otworów w nierdzewce. W produkcji bardziej opłaca się porównać koszt narzędzia z liczbą wykonanych otworów, czasem wymiany i ryzykiem braków niż patrzeć wyłącznie na cenę zakupu.
Jak czytać kartę katalogową przed zakupem
Przed zamówieniem sprawdzam cały zapis, a nie tylko pierwsze symbole. Najkrótsza praktyczna lista obejmuje rozmiar i skok gwintu, normę, formę nakroju, rodzaj rowków, kierunek spirali, klasę tolerancji, materiał, powłokę oraz informację o otworze przelotowym lub nieprzelotowym.
- Rozmiar musi odpowiadać dokumentacji, śrubie lub sprawdzonemu wzorcowi.
- Skok trzeba potwierdzić szczególnie przy gwintach drobnozwojnych i calowych.
- Forma nakroju powinna pasować do dostępnego wybiegu gwintu.
- Rowki wiórowe dobiera się do kierunku odprowadzania wiórów i rodzaju materiału.
- Tolerancja musi być zgodna z wymaganym pasowaniem.
- Trzpień i norma wymiarowa powinny pasować do uchwytu oraz obrabiarki.
Gdy opis jest niepełny, nie zgaduję na podstawie wyglądu. Porównuję symbol z kartą techniczną, bo jedna litera może zmienić przeznaczenie narzędzia. Szczególnie dokładnie sprawdzam zapisy dotyczące gwintowników bezwiórowych, powłok specjalnych i wykonań nadwymiarowych.
Mały zapis na trzpieniu, duża różnica w gotowym gwincie
Najbezpieczniej czytać oznaczenie w stałej kolejności. Najpierw rozmiar i skok, potem system lub norma, dalej geometria nakroju i rowków, a na końcu materiał, powłoka oraz tolerancja. Taki schemat szybko pokazuje, czy trzymasz w ręku narzędzie do właściwego gwintu i właściwego rodzaju otworu.
Sam symbol nie zastąpi poprawnego wiercenia, osiowego prowadzenia i odpowiedniego smarowania, ale pozwala uniknąć najdroższej pomyłki, czyli użycia niewłaściwego narzędzia już na starcie. W praktyce właśnie zgodność kilku pozornie małych oznaczeń decyduje o trwałości gwintu, czasie obróbki i liczbie braków.
